ما هي الخطوات التي يجب اتباعها عند تصميم أسطوانة هيدروليكية؟

أولاً ، تصميم سمك الجدار مناسطوانة هيدروليكيةيعتمد على قوة الشد للمادة ، ومتطلبات ضغط العمل ، والسكتة الدماغية المكبس ، وما إلى ذلك بشكل عام ، تستخدم الأسطوانات الهيدروليكية في الشمال الدرجة 35 ، مع تدفق كبير ، ضغط منخفض ، جدران رقيقة ، ومكابس كبيرة. في الجنوب ، يتم استخدام الأسطوانات ذات الضغط العالي السميك في الصف 45 والتصاميم الهيكلية على الطراز الأمريكي بشكل أساسي. الغاز المحاصر داخل الأسطوانة الهيدروليكية يسبب الزحف البطيء. يمكن تحقيق ذلك عن طريق تشغيل الأسطوانة الهيدروليكية مرارًا وتكرارًا لطرد الغاز. في الحالات اللازمة ، يمكن ضبط أجهزة العادم في خطوط الأنابيب أو على غرفتي الأسطوانة الهيدروليكية أثناء تشغيل النظام الهيدروليكي لطرد الغاز.

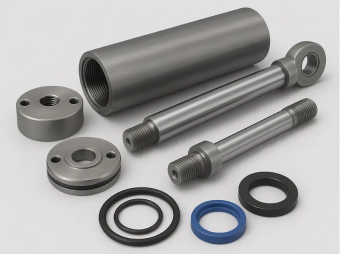

اختيار دليل الدعم للأسطوانة الهيدروليكية

للزحف منخفض السرعة الناجم عن احتكاك غير متساوي لعناصر التوجيه الداخلي فياسطوانة هيدروليكية، يوصى بإعطاء الأولوية لاستخدام المعادن كما يدعم الدليل. إذا تم استخدام حلقات الدعم غير المعدنية ، فمن المستحسن اختيار حلقات الدعم غير المعدنية مع استقرار أبعاد جيد في الزيت ، خاصة مع معامل التمدد الحراري الصغير. بالإضافة إلى ذلك ، يجب التحكم في سماكة حلقة الدعم بشكل صارم من حيث التسامح الأبعاد وتوحيد السماكة.

اختيار حلقات الختم

بالنسبة لمشكلة الزحف منخفضة السرعة للأسطوانة الهيدروليكية الناتجة عن مادة عنصر الختم ، يوصى بإعطاء الأولوية لاستخدام حلقة الختم مجتمعة مع polytetrafluoroethylene كمواد ختم ؛ إذا تم تحديد ختم الشفاه ، فمن المستحسن استخدام مطاط النتريل أو مواد مماثلة لعنصر الختم ، لأن هذه المواد لها متابعة أفضل.

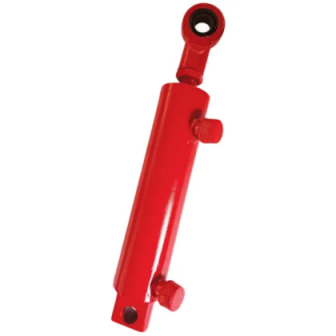

اختيار أنواع الأسطوانات الهيدروليكية والأشكال الهيكلية

اختر النوع والشكل الهيكلي لـاسطوانة هيدروليكيةبناءً على متطلبات العمل في الجهاز الرئيسي ؛ حدد نمط التباين للحمل على الأسطوانة الهيدروليكية في كل مرحلة من السكتة الدماغية وقيمة الطاقة المطلوبة بناءً على قوى الحمل الخارجية التي تتحملها ، مثل الجاذبية ، قوة الاحتكاك في الآلية الخارجية ، قوة القصور الذاتي وحمل العمل.

اختيار الهيكل الداخلي للأسطوانة الهيدروليكية

بناء على الحمل العمل مناسطوانة هيدروليكيةوضغط العمل المحدد للزيت ، حدد أقطار المكبس وقضيب المكبس ؛ بناءً على سرعة حركة الأسطوانة الهيدروليكية ، يحدد قطر المكبس وقضيب المكبس معدل تدفق المضخة الهيدروليكية ؛ حدد مادة برميل الأسطوانة ، وحساب القطر الخارجي ؛ حدد الشكل الهيكلي لغطاء الأسطوانة ، وحساب قوة الاتصال بين غطاء الأسطوانة وبرميل الأسطوانة. أخيرًا ، وفقًا لمتطلبات السكتة الدماغية العاملة ، حدد طول عمل الأسطوانة الهيدروليكية وقطر قضيب المكبس. بشكل عام ، يكون طول العمل أكبر من قطر قضيب المكبس. بسبب الطبيعة النحيلة لقضيب المكبس ، ينبغي إجراء التحقق من قوة الانحناء الطولية وحساب الاستقرار للأسطوانة الهيدروليكية. إذا لزم الأمر ، قم بتصميم العازلة ، والأجهزة العادم والغبار.
