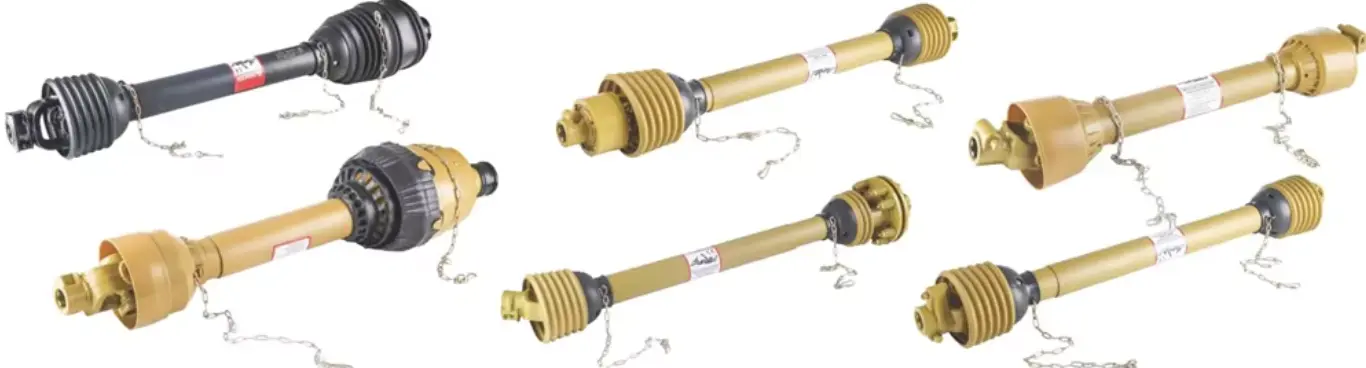

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO Shaft - ماذا نفعل وكيف نبنيه

لدينا مصنع والخبرة

  • نحن نركز على البحث والتطوير وتصنيع أعمدة PTO ولدينا خبرة عميقة في أنظمة النقل الزراعية.
  • يقع مصنعنا الخاص في مجمع صناعة المعدات الزراعية في الصين.
  • نحن نتحكم في العملية الكاملة: شراء المواد، والتزوير، والتصنيع، والتجميع، والاختبار.
  • نحن نوفر مجموعة كاملة من أعمدة PTO للجزازات، والمحاريث الدوارة، وموزعات الأسمدة، والكسارات، والمزيد.
  • تذهب منتجاتنا إلى أوروبا وأمريكا والشرق الأوسط وأمريكا الجنوبية وغيرها من الأسواق الزراعية المتقدمة.

التركيز على التصميم: السلامة، والتنوع، والمتانة

  • يستخدم كل عمود محرك أنابيب فولاذية كربونية عالية القوة وشوكًا فولاذية مطروقة.
  • قوة عالية وعزم دوران عالي - مستقر تحت الأحمال الثقيلة والتشغيل عالي التردد.
  • نحن نقدم العديد من الواجهات القياسية الدولية: نوع CE الإيطالي، نوع WAL الألماني، معيار ASAE الأمريكي، إلخ.
  • وهذا يجعل أعمدةنا متوافقة مع العلامات التجارية المختلفة للآلات الزراعية.

ميزات السلامة التي نبنيها

  • يتوفر غطاء الأمان وقابض تحديد عزم الدوران بشكل قياسي - مما يمنع تلف الحمل الزائد والإصابة الشخصية نتيجة للتشويش.
  • تدعم بعض الطرز المتطورة التوصيل والسحب السريع - مما يسهل الاستبدال والإصلاح في الخارج.
  • تم تصميم موضع فتحة التشحيم بشكل جيد مع هيكل مانع للتسرب - مما يعمل على إطالة دورات التشحيم وتقليل الصيانة اليومية.
  • تخضع كل مجموعة لاختبارات التوازن الديناميكي واختبارات تأثير القوة قبل مغادرة المصنع - لا يوجد اهتزاز غير طبيعي عند السرعات العالية.

التخصيص والتوريد

  • نحن نخدم مصنعي المعدات الأصلية للآلات الزراعية وقنوات البيع بالتجزئة - فنحن نعرف الاختلافات بين الصناعات.
  • نحن ندعم تخصيص العينة والإنتاج غير القياسي للدفعة.
  • دورات تسليم مرنة؛ يساعد فريقنا الفني في الاختيار ومطابقة الواجهة.
  • النماذج القياسية متوفرة دائمًا ويمكن شحنها في نفس اليوم.

حيث يتم استخدام مهاوي PTO لدينا

  • الآلات الزراعية المتوسطة والكبيرة
  • معدات الحدائق
  • آلات تغذية الماشية

إذا كان لديك تطبيق معين،اتصل بناللرسومات أو أدلة المواصفات أو دعم اختبار العينات. سنقوم بتصميم حل نقل مناسب لك.

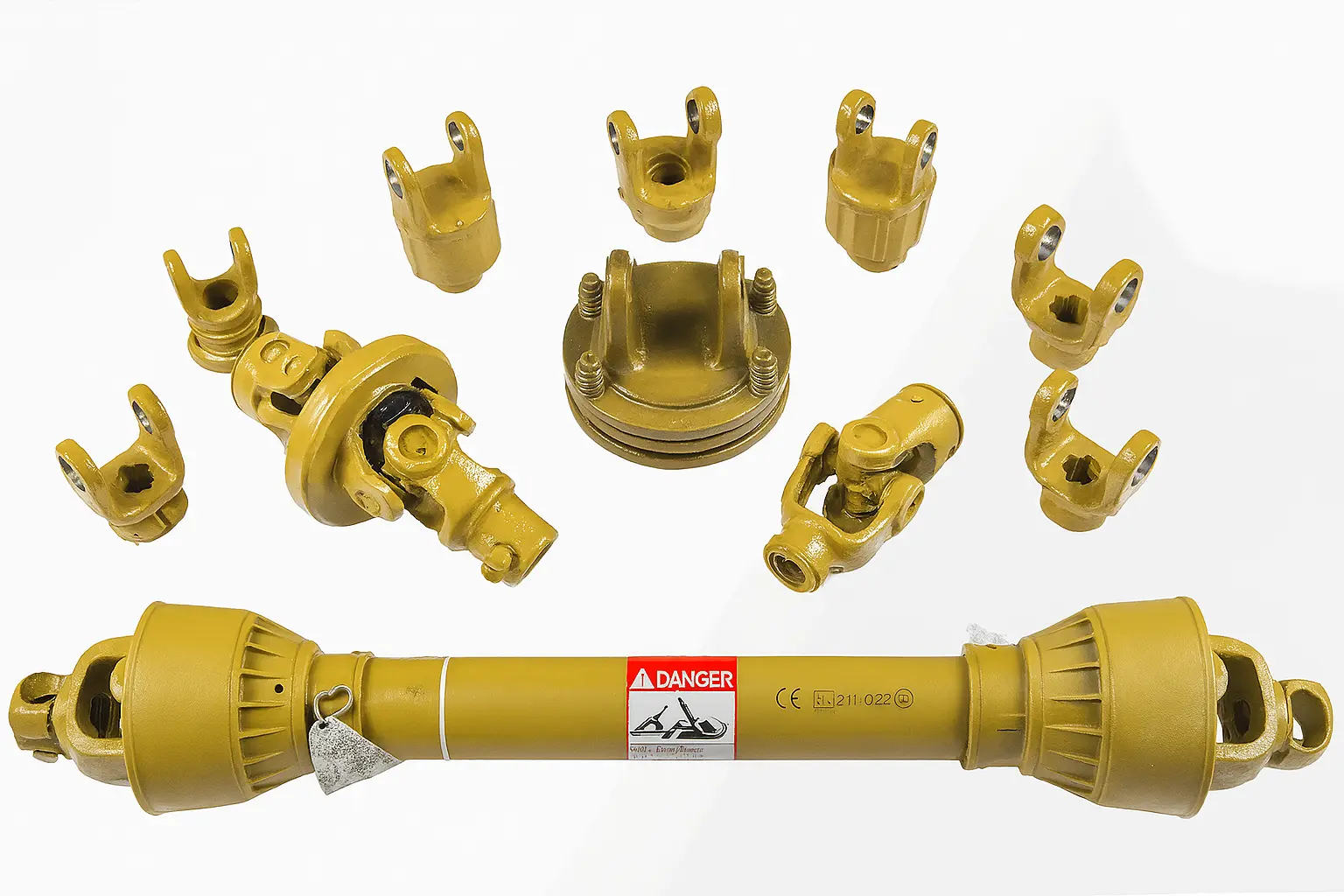

Raydafon PTO Shaft

كيفية إزالة عمود PTO من علبة التروس

إن إزالة عمود محرك PTO ليس أمرًا معقدًا، ولكن القيام بذلك بطريقة خاطئة يمكن أن يؤدي إلى تلف مكونات الواجهة أو خلق مخاطر تتعلق بالسلامة. إليك الطريقة التي نوصي بها للقيام بذلك.

قبل أن تبدأ

  • قم بإيقاف تشغيل مصدر الطاقة أولاً.
  • تأكد من إيقاف تشغيل الجهاز تمامًا قبل البدء.

تحقق من نوع الاتصال

  • تستخدم معظم أعمدة Raydafon PTO هيكل قفل الأمان.
  • ابحث عن حلقة تثبيت أو مزلاج من النوع الدفعي بالقرب من نهاية علبة التروس.
  • تستخدم بعض الموديلات البراغي - ستحتاج إلى مفتاح ربط سداسي أو توركس.

خطوات الإزالة

  • أمسك الغطاء الواقي بالقرب من علبة التروس واسحبه للخلف بعناية لكشف الاتصال.
  • بالنسبة لنوع حلقة الاحتفاظ بالزر: اضغط على الحلقة بيد واحدة واسحب العمود للخارج بلطف باليد الأخرى.
  • بالنسبة لنوع المسمار: قم بفك برغي التثبيت، ثم اسحبه برفق.

ما يجب الانتباه إليه

  • لا تسحب بعنف أو تهز كثيرًا - فقد يؤدي ذلك إلى إتلاف شريحة التروس أو ختم زيت المحمل.
  • إذا كانت الواجهة صدئة وعالقة، فقم برش مزيل الصدأ المزلق، وانتظر بضع دقائق، ثم حاول ببطء.
  • إذا كان الأمر لا يزال صعبًا، استخدم مطرقة مطاطية للنقر برفق على حافة الصدفة مرتين لمساعدتها على الارتخاء.

بعد الإزالة

  • تحقق من واجهة المفتاح بحثًا عن نتوءات أو تآكل أو تشوه.
  • إذا وجدت مشكلة، فلا تقم بتثبيته بقوة - استبدل الملحق أولاً.
  • تتمتع أعمدة وعلب التروس من Raydafon PTO بواجهات قياسية - قم بمحاذاة الاتجاه وتعود دون قوة غاشمة.

إذا اصطدمت ببنية غير مؤكدة أو ازدحام،تواصل مع الدعم الفني لرايدافون. يمكننا تقديم رسومات هيكلية أو إرشادات بالفيديو بناءً على النموذج الخاص بك، حتى لا تؤخر جداول الزراعة.

PTO shaft removal

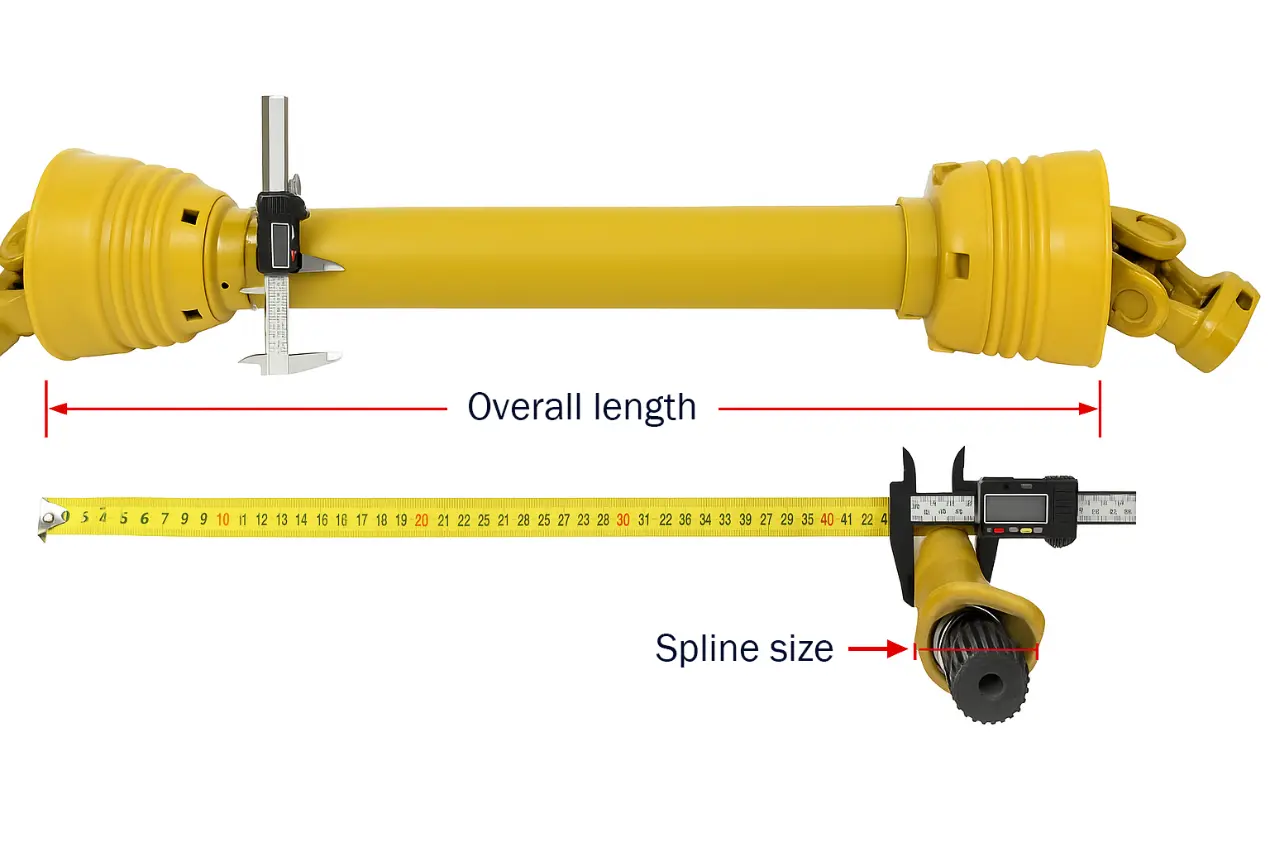

كيفية قياس رمح PTO

قبل استبدال عمود محرك PTO أو تخصيصه، يعد القياس الدقيق أمرًا بالغ الأهمية. الحجم الخاطئ يؤثر على التثبيت وقد يتسبب في سوء التشغيل أو تلف المعدات. نوصي بإزالة العمود من الجهاز قبل القياس.

1. الطول الإجمالي

  • قم بالقياس من النهاية إلى النهاية في الحالة المتراجعة.
  • وهذا يعني من الحافة الخارجية لشوكة واحدة إلى الحافة الخارجية للشوكة الأخرى.
  • لا تقيس طول الغمد فقط، فهذا غير دقيق.

2. حجم الشريحة (موصل نهاية الإخراج)

  • مواصفات الشريحة الشائعة: 1-3/8 بوصة 6 أسنان، 1-3/8 بوصة 21 سنًا، 1-3/4 بوصة 20 سنًا، إلخ.
  • استخدم الفرجار لقياس القطر الخارجي للخط.
  • حساب عدد أسنان الخدد.
  • تدعم موصلات Raydafon معايير دولية متعددة لسهولة الالتحام بعلامات تجارية مختلفة.

3. نوع قطر الأنبوب وهيكله

  • الجزء الأوسط عادة ما يكون عبارة عن أنبوب سداسي أو أنبوب نجمي أو أنبوب مربع.
  • هذا يحدد قدرة عزم الدوران والمدى التلسكوبي.
  • استخدم الفرجار الورني لقياس المسافة بين الجوانب المتقابلة (الجوانب المتوازية للأنابيب السداسية، وتباعد الأسنان للأنابيب النجمية).
  • سجل إجمالي السكتة الدماغية التلسكوبية.

4. هيكل حماية السلامة

  • تأكيد ما إذا كان الأكمام كاملة.
  • تحقق من وجود حلقات مضادة للانزلاق على طرفي العمود.
  • يساعد هذا في تحديد ما إذا كان من الممكن الاستمرار في استخدام عمود الإدارة.

إذا لم تكن متأكدًا من كيفية القياس، أو كنت قلقًا بشأن خطأ في القياس، التقط صورة وأرسل بياناتك إلى فريق Raydafon الفني. نحن نقدم تأكيد رسم الأبعاد، أو توصيات المطابقة السريعة، أو المعالجة المخصصة. اخترت الحقرمح PTOواستخدامه مباشرة بعد التثبيت دون تعديل.اتصل بناللحصول على نموذج تأكيد البعد المجاني أو فيديو التعليمات.

PTO shaft measurement

عن ريدفون

Raydafon هي شركة مصنعة تركز على تكنولوجيا نقل الحركة والهيدروليكية. لقد خدمنا منذ فترة طويلة المعدات الزراعية والأتمتة الصناعية ومجالات الطاقة الجديدة.

  • يقع في الحزام الصناعي الأساسي لأجزاء النقل في الصين.
  • نظام سلسلة التوريد الكامل وقدرات المعالجة المستقلة.
  • نظام المصنع المتكامل: البحث والتطوير والصب والتشطيب والتجميع والاختبار.
  • نحن نلتزم بالجودة كأساس، والتسليم كمعيار، والخدمة كدعم.
  • نحن نقدم حلول نقل طاقة مستقرة وموثوقة للعملاء العالميين.

خط منتجاتنا

  • علب التروس الدودية عالية الكفاءة
  • علب التروس الكوكبية المدمجة وعالية النسبة
  • اسطوانات هيدروليكية للآلات الزراعية والمعدات الهندسية
  • الأجزاء القياسية والتخصيص غير القياسي - نحن نستجيب بسرعة ونقدم حلولاً مرنة.

التطبيقات والأسواق

  • آلات البذر والتسميد
  • معدات الخلط
  • أنظمة التتبع الكهروضوئية
  • منصات الرفع
  • يتم تصديرها إلى جنوب شرق آسيا وأمريكا الجنوبية وأوروبا الشرقية والشرق الأوسط والمزيد.

تمر كل دفعة بجولات متعددة من فحص المصنع: اختبار عزم الدوران، واختبار الختم، وفحص تحمل التجميع. تم تصميم كل منتج بحيث "يعمل بثبات ويتم تسليمه في الوقت المحدد".

إذا كنت تبحث عن مصنع ومورد صيني موثوق لعلبة التروس والأجزاء الهيدروليكية، فإن Raydafon هو شريك لا يمكنك تفويته. نرحب بالعملاء العالميين لمناقشة التعاون مع الرسومات والعينات. نحن نساعد العملاء على بناء أنظمة ميكانيكية فعالة ومتينة وبأسعار تنافسية وتكنولوجيا احترافية وتسليم مستمر ومستقر.

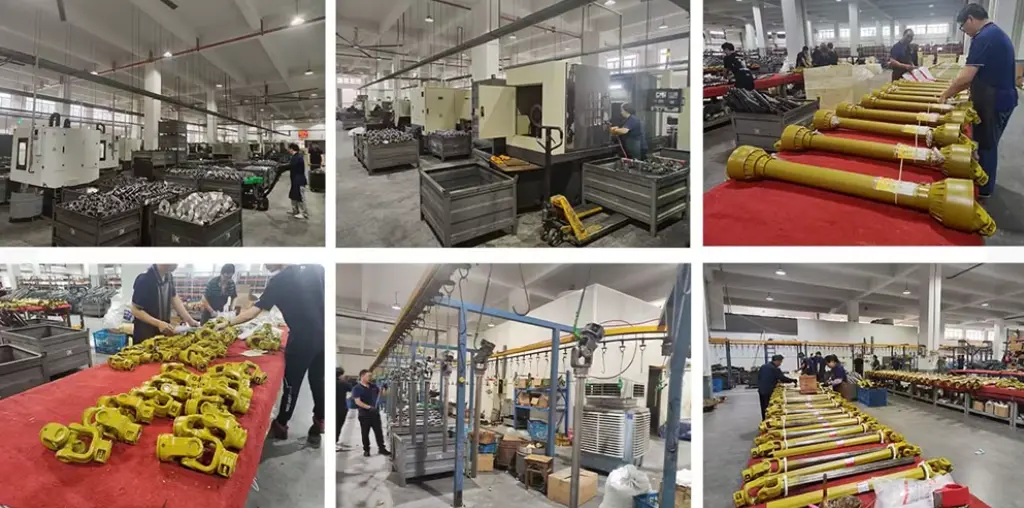

Raydafon factory

View as

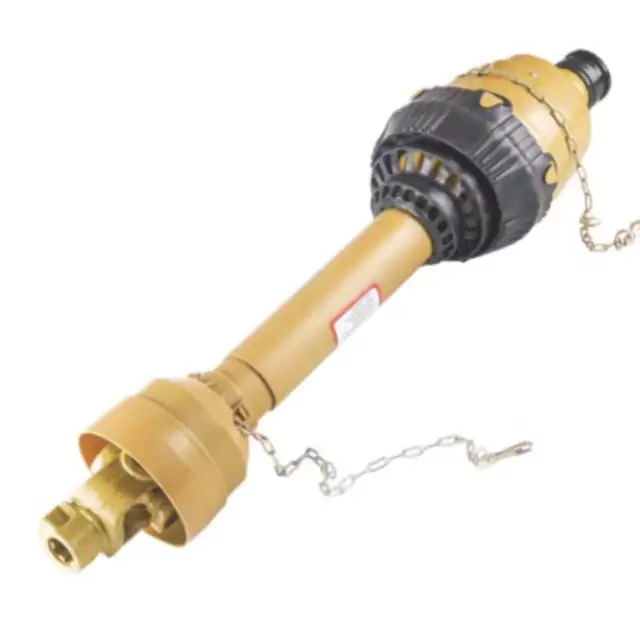

عمود PTO لمكبسات كرون الدائرية

عمود PTO لمكبسات كرون الدائرية

عمود الكرونة الدائري PTO يغطي KR100/125/155/130/160، 1500/1800، 1500V/1250 MC و1250/1550. يستخدم الحجم 4 القياسي وخيارات الحجم 4 CV عمودًا 1210 مع شريحة 1.375-6. يتوفر الحجم 6 CV للطرازات 1500/1800 والإصدارات المحددة 1250/1500؛ يستخدم 1500V / 1250 MC 2380 أو 2480 CV مع 1.375-6. تتضمن خيارات القابض FT34 عند 1000 نيوتن متر، وFT32 عند 1000 نيوتن متر، وFT42 عند 1450 نيوتن متر، وفتحة K64/2 عند 1050 أو 1500 نيوتن متر، وFF1 عند 1000 نيوتن متر. أرقام الأجزاء الأساسية للسيرة الذاتية هي 71R4121UCW07000 لـ CAT3/540 و71R6121UCW07000 لـ CAT4/540، وكلاهما 1.375-6. يتم تحديد موك والتخصيص والمهلة الزمنية لكل طلب بعد تأكيد نموذج المكبس وتكوين العمود الحالي.
عمود PTO للمكبسات المستديرة Case IH

عمود PTO للمكبسات المستديرة Case IH

عمود PTO للمكبسات المستديرة Case IH — يغطي RB444، وRB454، وRB455A، وRB464، وRB554، وRB564، بالإضافة إلى متغيرات RB454 Silage وRB454 Rotor Cutter. خطوط نقل ذات سرعة ثابتة CAT4 وCAT5 مع قابض احتكاك؛ شريحة الإدخال 1.375-6 أو 1.375-21 حسب الجرار؛ متطلبات الطاقة 40-100 حصان (30-75 كيلو واط). يتراوح عزم دوران القابض من 1000 نيوتن متر (CAT3/S4) إلى 1800 نيوتن متر (CAT4/S6). أرسل طراز مكبس البالات وخط مأخذ الطاقة للجرار - نؤكد فئة مجموعة الحركة وعزم دوران القابض وطول العمود، ونعيد عرض أسعار المصنع في غضون 24 ساعة.
PTO Shaft لنماذج New Holland Square Balers 900

PTO Shaft لنماذج New Holland Square Balers 900

تم تصميم رمح PTO هذا لنماذج New Holland Square Balers 900 التي تم تصميمها بعناية بواسطة Raydafon لـ New Holland 900 Series Square Balers. يتبنى بنية أنبوب الليمون الصلبة ومجهزة بواجهة خطوط Z6 القياسية من 1-3/8 في كلا الطرفين لضمان نقل الطاقة السلس والفعال وتناسب مثالي لمعداتك. بصفتنا شركة تصنيع محترفة ومورد موثوق بها من الصين ، فإننا نوفر مباشرة من المصنع لتزويدك بجودة ممتازة للمنتجات أسعار تنافسية.
PTO Shaft for New Holland Bigbaler Square Balers 330 340

PTO Shaft for New Holland Bigbaler Square Balers 330 340

بصفتها شركة مصنعة وموردة معروفة في الصين ، قامت Raydafon ببناء هذا العمود PTO هذا بعناية لصالح New Holland Bigbaler Square Balers 330 340 في مصنعها الخاص! يستخدم عمودًا فولاذيًا عالي القوة 40CR ، مع مفصل عالمي متقاطع مزدوج ، وحمل عزم الدوران يبلغ 3500 نانومتر ، وهو متوافق مع واجهة سرعة 540/1000 دورة في الدقيقة. يطابق المنتج بدقة واجهة الطاقة الخاصة بـ Holland 330/340 New Baler ، والتثبيت مريح ومستقر. كمصنع للمصدر ، يوفر لك Raydafon حلول نقل موثوقة بسعر معقول ، مما يجعل عمليات Baling أكثر كفاءة!
عمود PTO لأقراص نيو هولاند

عمود PTO لأقراص نيو هولاند

باعتبارها شركة مصنعة محترفة تشارك بعمق في مجال النقل الزراعي في الصين، قامت Raydafon بتخصيص عمود PTO لأقراص جزازة الأقراص New Holland. إنها تستخدم عمودًا فولاذيًا من سبائك عالية القوة مع محامل أسطوانية مدببة مزدوجة الصف، والتي يمكنها حمل عزم دوران يبلغ 3200 نيوتن متر والتكيف مع واجهة الطاقة لمجموعة الجزازات القرصية الكاملة من New Holland. يتم معالجة سطح هذا المنتج بثلاث طبقات من رش النانو سيراميك، وتكون مقاومة التآكل أعلى بنسبة 60% من العمليات التقليدية. ونظرًا لأنه يتم توفيره مباشرة من المصنع، فإن سعر Raydafon أقل بنسبة 25% من سعر العلامات التجارية الأوروبية، ويمكنه أيضًا تقديم خدمات تخصيص غير قياسية، مما يجعله خيارًا فعالاً من حيث التكلفة للمزارع لترقية معدات القص.
عمود PTO للقابض المنزلق للجزازة القرصية 1340

عمود PTO للقابض المنزلق للجزازة القرصية 1340

عمود PTO لقابض الانزلاق البديل بالجملة لجزازة الأقراص 1340 / Hesston 1340 و 1345. تحل مجموعة السيرة الذاتية المزدوجة 55N محل مفصل السيرة الذاتية بزاوية 80 درجة على جانب الجرار ومفصل السيرة الذاتية بزاوية 50 درجة على جانب قرص القرص. اتصال الجرار عادة ما يكون 1.375-21؛ وصلة التنفيذ هي مشبك دائري 1.50 سم؛ يستخدم البناء أطراف 6 شرائح مقاس 1-3/8 بوصة. تم ضبط قابض الاحتكاك ثنائي اللوح على عزم انزلاق يبلغ 2800 نيوتن متر ويتم إعادة تعشيقه بعد التحميل الزائد. تم إدراج أرقام الأجزاء 14656849 و82-14656849 و83-14656849 للتجميع الكامل ونصف التنفيذ ونصف الجرار. يتضمن التوافق Hesston 1340/1345، وselect CaseIH 8312، وMassey Ferguson PTD 12، وNew Idea 5512. ويتم تحديد الحد الأدنى للطلب والتخصيص والمهلة الزمنية لكل طلب بعد تأكيد رقم الجزء وحجم الاتصال.
بصفتها الشركة المصنعة والمورد والمورد الموثوق بها في الصين ، فقد مرر منتجاتنا شهادة CE. إذا كنت ترغب في شراء منتجات عالية الجودة ، يرجى الاتصال بنا.
