عمود PTO لمكبسات كرون الدائرية
  • عمود PTO لمكبسات كرون الدائريةعمود PTO لمكبسات كرون الدائرية
  • عمود PTO لمكبسات كرون الدائريةعمود PTO لمكبسات كرون الدائرية

عمود PTO لمكبسات كرون الدائرية

عمود الكرونة الدائري PTO يغطي KR100/125/155/130/160، 1500/1800، 1500V/1250 MC و1250/1550. يستخدم الحجم 4 القياسي وخيارات الحجم 4 CV عمودًا 1210 مع شريحة 1.375-6. يتوفر الحجم 6 CV للطرازات 1500/1800 والإصدارات المحددة 1250/1500؛ يستخدم 1500V / 1250 MC 2380 أو 2480 CV مع 1.375-6. تتضمن خيارات القابض FT34 عند 1000 نيوتن متر، وFT32 عند 1000 نيوتن متر، وFT42 عند 1450 نيوتن متر، وفتحة K64/2 عند 1050 أو 1500 نيوتن متر، وFF1 عند 1000 نيوتن متر. أرقام الأجزاء الأساسية للسيرة الذاتية هي 71R4121UCW07000 لـ CAT3/540 و71R6121UCW07000 لـ CAT4/540، وكلاهما 1.375-6. يتم تحديد موك والتخصيص والمهلة الزمنية لكل طلب بعد تأكيد نموذج المكبس وتكوين العمود الحالي.

كرون جولة المكبس مجموعة القيادة · توريد الجملة

عمود PTO بالجملة لمكبسات البالات المستديرة Krone - المواصفات، وموك، والتخصيص، والمهلة الزمنية لـ KR100 إلى 1800 والبنيات المتوافقة

لا تأخذ مكبسات البالات المستديرة من نوع Krone نفس عمود PTO. تستخدم مجموعة KR100 إلى KR160 مجموعة نقل الحركة مقاس 4، 1500 و1800 يمكن أن يأخذ الحجم 4 أو الحجم 6 CV، ويستخدم 1500V و1250 MC 2380 أو 2480 CV، ويعمل 1250/1550 الحجم 4 CAT3 CV بينما تستخدم بعض الإصدارات 1250/1500 الحجم 6 CAT4. تسرد الجداول الثلاثة في هذه الصفحة خيار PTO، نوع القابض ورقم الجزء الأساسي لكل مجموعة، بحيث يمكن مطابقة العمود قبل عرض الأسعار طلب.

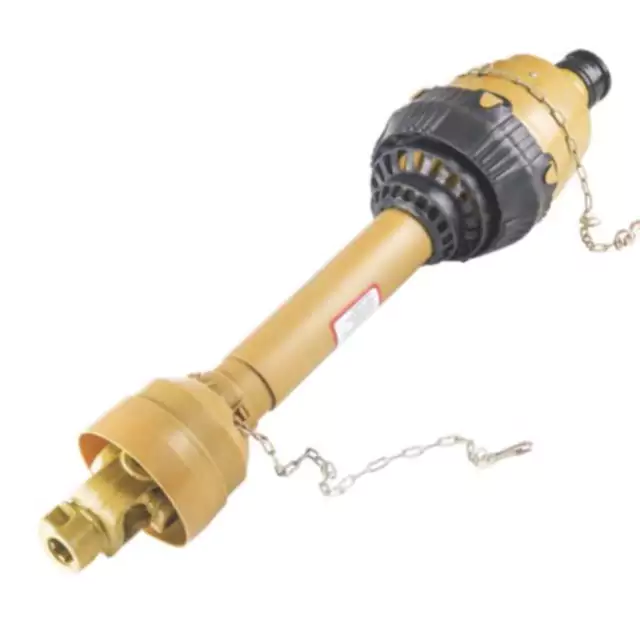

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

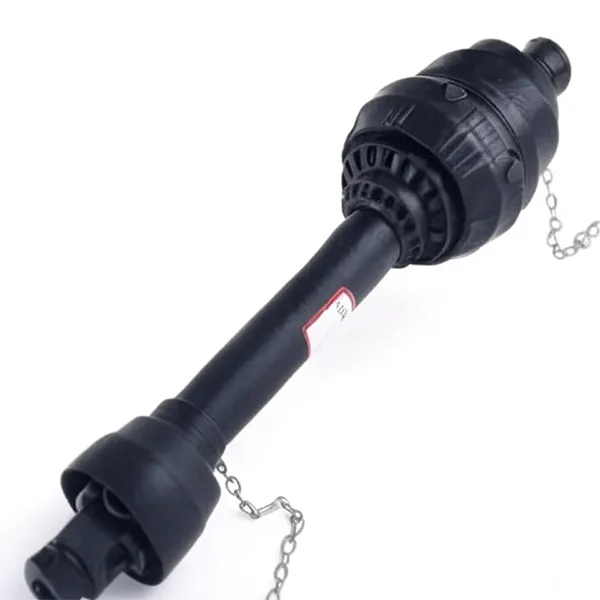

عمود مأخذ الطاقة للمكبس الدائري Krone — وصلة السيرة الذاتية وأنبوب تلسكوبي ونهاية القابض.
13المراجع النموذجية
مقاس 4/ مقاس 6خيارات مجموعة القيادة السيرة الذاتية
1000-1800 نيوتن مترنطاق عزم القابض
1.375-6الخط المشترك

نموذج الشبكة - خيار PTO والقابض من Baler

المجموعة أ100 كرونة / 125 كرونة / 155 كرونة
مأخذ الطاقة
مقاس 4 قياسي أو مقاس 4 CV، عمود 1210
خدد
1.375-6
القابض
FT34 بسرعة 1000 نيوتن متر
الحجم 4
المجموعة أ130 كرونة / 160 كرونة
مأخذ الطاقة
مقاس 4 قياسي أو مقاس 4 CV، عمود 1210
خدد
1.375-6
القابض
FT34 بسرعة 1000 نيوتن متر
الحجم 4
المجموعة ب1500 / 1800
مأخذ الطاقة
مقاس 4 أو مقاس 6 السيرة الذاتية
خدد
1.375-6
القابض
FT32 عند 1000 نيوتن متر أو FT42 عند 1450 نيوتن متر
مقاس 4/ مقاس 6
المجموعة ج1500 فولت / 1250 ميكرومتر
مأخذ الطاقة
2380 أو 2480 CV
خدد
1.375-6
القابض
انقطاع K64/2 عند 1050 أو 1500 نيوتن متر
مخلب انقطاع
المجموعة د1250 / 1550
مأخذ الطاقة
الحجم 4 (CAT3) السيرة الذاتية
خدد
1.375-6
القابض
FT32 أو FF1 بسرعة 1000 نيوتن متر
مقاس 4 كات 3
المجموعة ه1250 / 1500 (حجم 6 تصميمات)
مأخذ الطاقة
الحجم 6 CV (CAT4) في بعض الإصدارات
خدد
1.375-6
القابض
FT42 عند 1,450 نيوتن متر
مقاس 6 كات 4

جدول المواصفات - النموذج، ومنفذ الطاقة، والحماية

التجميع الأصلي حسب طراز مكبس البالات ومجموعة نقل الطاقة وتصنيف القابض
نموذج مأخذ الطاقة حماية
100 / 125 / 155 / 130 / 160 الحجم 4 قياسي *1210 *1.375-6؛ الحجم 4 السيرة الذاتية *1210*1.375-6 FT34 *1.375-6 *1,000 نيوتن متر
1500 / 1800 مقاس 4 أو مقاس 6 CV مع 1.375-6 FT32 عند 1000 نيوتن متر أو FT42 عند 1450 نيوتن متر
1500 فولت / 1250 ميكرومتر 2380 أو 2480 CV مع 1.375-6 K64/2 انقطاع عند 1050 أو 1500 نيوتن · م *1.375-6
1250 / 1550 الحجم 4 (CAT3) السيرة الذاتية مع 1.375-6 FT32 أو FF1 عند 1000 نيوتن متر
1250 / 1500 يستخدم البعض الحجم 6 CV (CAT4) FT42 @1,450 نيوتن متر

يمكن أن يظهر نموذج المكبس نفسه في أكثر من تصميم واحد. تأكد من رقم جزء العمود الموجود أو نوع القابض الموجود الجهاز قبل طلب عرض الأسعار. تم تجهيز مكبسات البالات المستديرة من نوع Krone إما بالاحتكاك أو بالقطع القابض اعتمادا على البناء. الأوسععمود PTO للمكبس الدائريقوائم الصفحات ماركات المكبس الأخرى كمرجع ترافقي.

أرقام الأجزاء الأساسية للسيرة الذاتية وأرقام أجزاء القابض FT

أرقام الأجزاء الأساسية للسرعة الثابتة PTO
السيرة الذاتية PTO جرار رقم الجزء الأساسي
كات3/540 1.375-6 71R4121UCW07000
كات4/540 1.375-6 71R6121UCW07000
قوابض FT لإدخال شريحة 1.375-6
الحجم العالمي عزم الدوران رقم الجزء
كات3/اس4 1000 نيوتن متر 6QE344901R
كات3/اس4 1000 نيوتن متر 635E41203R
كات4/اس6 1,800 نيوتن متر 663H53403R

رقم الجزء الأساسي للسيرة الذاتية هو التجميع بدون جهاز التنفيذ. نصف التنفيذ والأنبوب والدرع تم اختياره بشكل منفصل بواسطة نموذج المكبس. يتم إدراج أرقام أجزاء القابض FT حسب الحجم العالمي وتصنيف عزم الدوران. إذا تم تعديل القابض الموجود، وتأكد من عزم الدوران المستهدف مقابل مكبس المكبس اليدوي قبل الطلب. أ الفئة ذات الصلة موجودة علىعمود PTO للأقراصصفحة.

كيف يتم مطابقة رمح المكبس الدائري كرون

01

اقرأ نموذج المكبس خارج الجهاز

100 إلى 160 وون كوري يقع في مجموعة واحدة؛ 1500 و1800 في أخرى؛ 1500 فولت و1250 ميكرومتر في الثلث؛ 1250/1550 و1250/1500 في الرابعة والخامسة. تُظهر شبكة النموذج أعلاه وحدة PTO والقابض التي تتوافق مع كل مجموعة.

02

قم بتأكيد رقم جزء العمود الموجود

يمكن تصنيع نفس المكبس باستخدام قابض احتكاك أو قابض انقطاع. يعد رقم الجزء الموجود هو أسرع طريقة للتأكد من التكوين الذي تم تسليم الجهاز به، قبل طلب استبداله.

03

قم بتأكيد شريحة PTO للجرار

تعمل معظم مكبسات البالات المستديرة Krone في هذا النطاق بـ 1.375-6 شريحة. إذا كان الجرار يستخدم كعب PTO مختلفًا، فتأكد من نصف السيرة الذاتية بشكل منفصل. النطاق رمح PTOتسرد الصفحة فئات مجموعة الحركة الزراعية الأخرى في حالة تغيير جانب الجرار في نفس الوقت.

حيث يتم استخدام هذا العمود

خطوط نقل المكبس المستديرة Krone عبر نطاق KR100 إلى 1800، ومجموعات 1500 فولت، و1250 MC، و1250/1550.

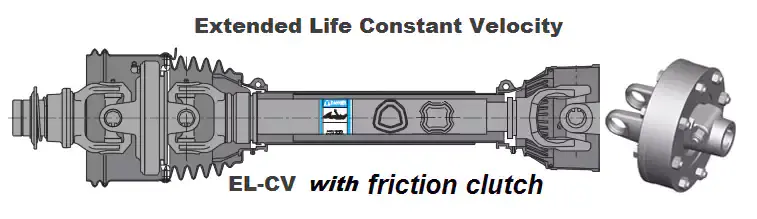

يستمد عمود PTO للمكبس المستدير من Krone الطاقة من مأخذ الطاقة للجرار ويسلمها إلى علبة تروس المكبس من خلال السيرة الذاتية المشتركة وأنبوب تلسكوبي. عندما تلتقط المكبس صفًا ثقيلًا أو تصطدم بكتلة من المواد، فإن القابض — إما احتكاك أو انقطاع حسب التصميم - يحمي علبة التروس من الصدمات.

يتم مطابقة العمود مع نموذج المكبس وخط PTO للجرار بشكل مستقل. يقوم جانب المكبس بإصلاح تنفيذ النصف، نوع القابض وطول الأنبوب؛ يقوم جانب الجرار بإصلاح نصف السيرة الذاتية وخط PTO. كلاهما يجب تأكيد الجوانب قبل طلب عمود بديل.

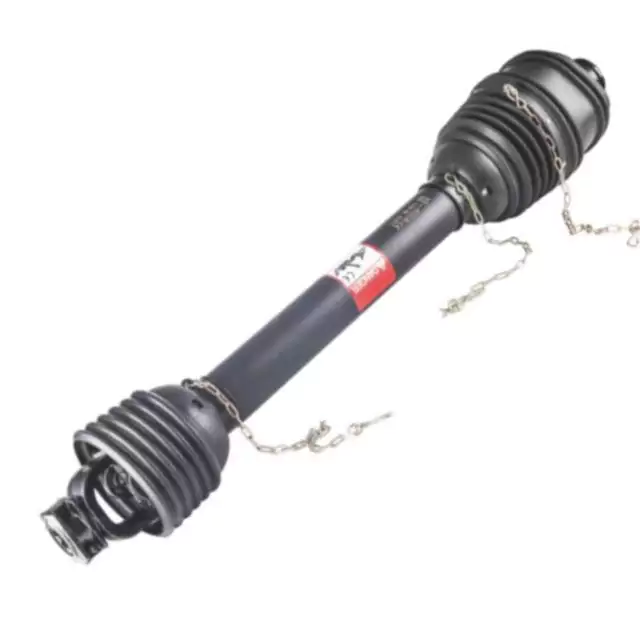

بالنسبة لتطبيق مكبس البالات الدائري ذي الصلة، فإنعمود PTO للمكبسات الدائرية Case IHتستخدم الصفحة بنية قابلة للمقارنة لكل نموذج على حدة. بالنسبة لعلب التروس الموجودة أسفل عمود PTO، انظرعلبة التروس الزراعيةيتراوح.

أرسل نموذج المكبس ورقم جزء العمود الموجود

أرسل نموذج مكبس البالات Krone (KR100 إلى 1800 أو 1500 فولت أو 1250 MC أو 1250/1550 أو 1250/1500) وجزء العمود الموجود رقم أو نوع القابض. سوف نؤكد خيار PTO وتقييم القابض ورقم الجزء الأساسي للسيرة الذاتية لذلك بناء وإصدار عرض أسعار مع موك والمهلة الزمنية لهذا التكوين.
