معدات حلزونية بلاستيكية

تقوم شركة Raydafon بتصنيع التروس الحلزونية البلاستيكية المخصصة من مادة POM والنايلون في مصنعها الخاص في نينغبو، الصين. تغطي الأدوات القياسية الوحدة M0.1 – M2.0، والتجويف من Ø1.40 مم إلى Ø3.05 مم، والأقطار الخارجية Ø10-Ø50 مم (حتى Ø120 مم في الأدوات المخصصة) وعرض الوجه 2.0-10.0 مم، مع نطاق درجة حرارة العمل من -30 درجة مئوية إلى +100 درجة مئوية. نظرًا لأن شكل السن يتم إنتاجه في قالب الحقن بدلاً من قطعه، تظل الزاوية الحلزونية والشكل الجانبي ثابتين عبر الدفعة، وتعمل التروس ذاتية التشحيم والهدوء - الضوضاء المقاسة أقل بحوالي 20% من محركات التروس المكافئة في نفس التطبيق. تتوفر الدرجات المملوءة بالزجاج عند الحاجة إلى عزم دوران أو صلابة أعلى، ويتم تحديد التروس البلاستيكية أو المعدنية المُشكَّلة حيث لا يستطيع البلاستيك المقولب تلبية الواجب. أرسل تفاصيل الرسم أو العينة الخاصة بك لفحص الأدوات وعرض الأسعار في غضون 24 ساعة.

التروس الحلزونية البلاستيكية — POM والنايلون، من M0.1 إلى M2.0

تروس حلزونية مصبوبة بالحقن لمحركات الأقراص الصغيرة التي تحتاج إلى تشغيل هادئ، وبدون تشحيم، ووزن منخفض. تغطي الأدوات القياسية الوحدات M0.1-M2.0، والتجويف من Ø1.40 إلى Ø3.05 مم، والأقطار الخارجية Ø10-Ø50 مم وعرض الوجه 2.0-10.0 مم، مع هندسة الأسنان المقولبة بدلاً من الأسنان المقطوعة - لذا فإن الاتساق من سن إلى سن يظل ثابتًا عبر الدفعة.

  • M0.1-M2.0نطاق الوحدة القياسية
  • Ø1.40-3.05نطاق التجويف القياسي
  • Ø10-50نطاق القطر الخارجي (مم)
  • -30 إلى +100درجة حرارة العمل (درجة مئوية)

الشركة المصنعة للعتاد الحلزوني البلاستيكي في الصين - التروس الحلزونية POM والنايلون المخصصة

تقوم Raydafon بتصنيع التروس الحلزونية البلاستيكية في مصنعها الخاص في نينغبو، الصين، لمصنعي المعدات الأصلية الذين يحتاجون إلى تروس هادئة ذاتية التشحيم بدلاً من تروس فولاذية مقطوعة. يتم تشكيل أسنان التروس في قالب الحقن، لذلك يتم تثبيت زاوية الحلزون والشكل الجانبي وموضع التجويف بواسطة الأداة بدلاً من خطوة تصنيع لاحقة - وهذا هو السبب في بقاء شكل السن من دفعة إلى دفعة ثابتًا وسبب انخفاض تكلفة الوحدة بمجرد تشغيل الأداة. المشترين النموذجيين هم صانعو الآلات الصغيرة، وصانعو المعدات الطبية والمختبرية، ومصنعو الأجهزة والمضخات، وأي شخص يستبدل زوجًا من التروس المعدنية المشحمة بزوج بلاستيكي لا يحتاج إلى صيانة.

الأدوات القياسية هي الطريق الأسرع والأرخص: أرسل الوحدة، وعدد الأسنان، والزاوية الحلزونية، والتجويف وعرض الوجه، وإذا كان القالب موجودًا، فإننا نقتبس من أدوات المخزون. عندما تكون الهندسة جديدة، فإننا نبني الأداة والقالب للرسم الخاص بك. تشمل المنتجات ذات الصلة من نفس ورشة العملمعدات حلزونيةمجموعة في المعدن لعزم دوران أعلى، كاملمعدات بلاستيكيةخط في تحفيز، دودة وأشكال داخلية، وتحفيز التروسإذا كان محرك الأقراص الخاص بك لا يحتاج إلى تداخل حلزوني.

تحديد

  • نوع المنتجتروس حلزونية (مصبوبة بالحقن)
  • الوحدة القياسيةM0.1 – M2.0
  • مادةبولي أسيتال (POM) / نايلون، درجات مملوءة بالزجاج عند الطلب
  • تتحمل القياسيةØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 ملم
  • القطر الخارجيØ10.0 – Ø50.0 مم، حتى Ø120 مم على الأدوات المخصصة
  • عرض الوجه (L)2.0 – 10.0 ملم
  • درجة حرارة العمل-30 درجة مئوية إلى +100 درجة مئوية
  • تشحيمتشحيم ذاتي، لا حاجة إلى الشحوم في الخدمة العادية
  • التخصيصوحدة إلى M3.0، عدد الأسنان، الزاوية الحلزونية، التجويف، المحور، مجرى المفاتيح، اللون

المواصفات القياسية. يتميز التجويف والقطر الخارجي وعرض الوجه بالمرونة ضمن النطاقات الموضحة - أخبرنا بالقيم التي تحتاجها.

يكتب الوحدة النمطية مادة تتحمل القطر الخارجي عرض الوجه (L)
العتاد الحلزوني M0.1 – M2.0 بولي أسيتال (بوم) / نايلون Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 مم (مرن) Ø10.0 – Ø50.0 مم (مرن) 2.0 – 10.0 ملم (مرن)

التسامح والقدرة:تتمتع التروس البلاستيكية المقولبة بنطاق تسامح أوسع من التروس المعدنية المقطوعة، وتعتمد الأرقام الدقيقة على الوحدة وسمك الجدار ودرجة المادة. يرجى ذكر رد الفعل العكسي والتسامح مع المسافة المركزية التي يحتاجها التجميع الخاص بك في مرحلة عرض الأسعار - سنؤكد ما يمكن أن تحمله الأدوات، أو نوصي باستخدام معدات القطع إذا لم يتمكن البلاستيك من تلبيتها.

POM أو النايلون: اختيار المادة المناسبة

بولي أسيتال (بوم)

الخيار الافتراضي للتروس الدقيقة الصغيرة. احتكاك منخفض وصلابة عالية وأبعاد مستقرة جدًا تحت الرطوبة، مما يحافظ على المسافة المركزية ورد الفعل العكسي متوقعًا. الأفضل لمحركات الأقراص التي تعمل بشكل مستمر وللتجميعات التي يجب أن يتحمل فيها الترس التسامح على مدار أشهر.

نايلون (السلطة الفلسطينية)

أكثر صرامة وأكثر تحملاً للصدمات من POM، مع تخميد أفضل للصدمات والاهتزازات، ولكنه يمتص الرطوبة ويتغير البعد قليلاً مع الرطوبة. مناسبة لمحركات الأقراص المتقطعة أو المحملة بالصدمات أو عالية الاهتزاز بدلاً من تحديد المواقع ذات التسامح المحكم.

درجات مملوءة بالزجاج

تؤدي إضافة الألياف الزجاجية إلى زيادة القوة والصلابة لزيادة عزم الدوران، وتحسين مقاومة الزحف عند درجات الحرارة المرتفعة، ولكنها تزيد من تآكل القالب وتقلل من التخميد الطبيعي قليلاً. سننصحك بشأن الدرجة والحياة المتوقعة لواجبك.

إذا كانت متطلبات عزم الدوران الخاصة بك تتجاوز ما يمكن أن يحمله البلاستيك المصبوب، فإن الإجابة الصادقة هي ترس القطع - راجع موقعناتحفيز العتادومجموعة التروس الحلزونية من المعدن. نفضل اقتباس الجزء الصحيح بدلاً من بيع معدات بلاستيكية تفشل في الخدمة.

تفاصيل المنتج

الصور أدناه توضح التروس الحلزونية البلاستيكية المقولبة: شكل السن، تشطيب المحور والتجويف، ومجموعة التروس المجمعة.

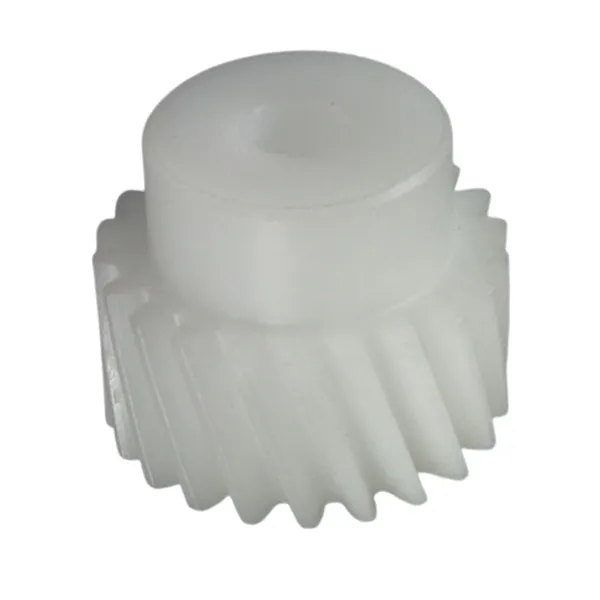

Injection moulded plastic helical gear showing helix angle, tooth form and bore
تروس حلزونية بلاستيكية مصبوبة - زاوية حلزونية وشكل سن وتجويف نهائي.

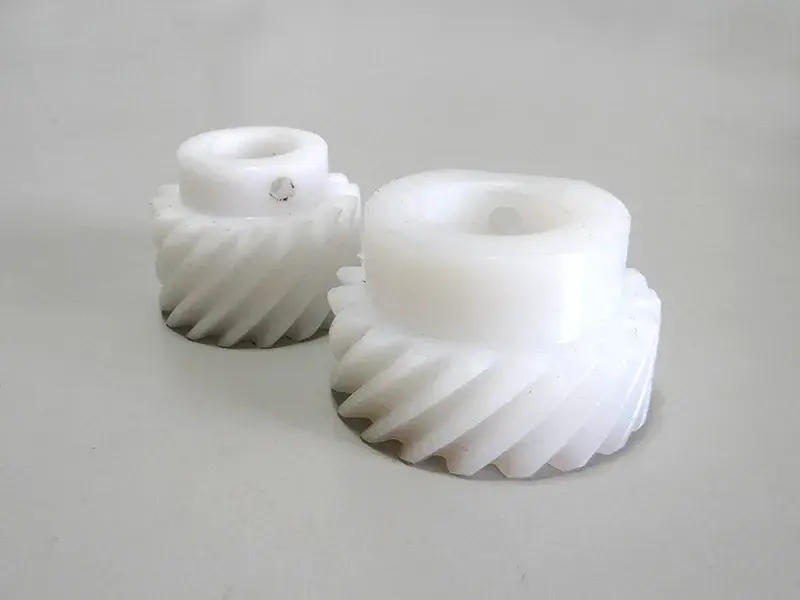

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
تروس حلزونية POM قياسية مع محور وتجويف دقيق.

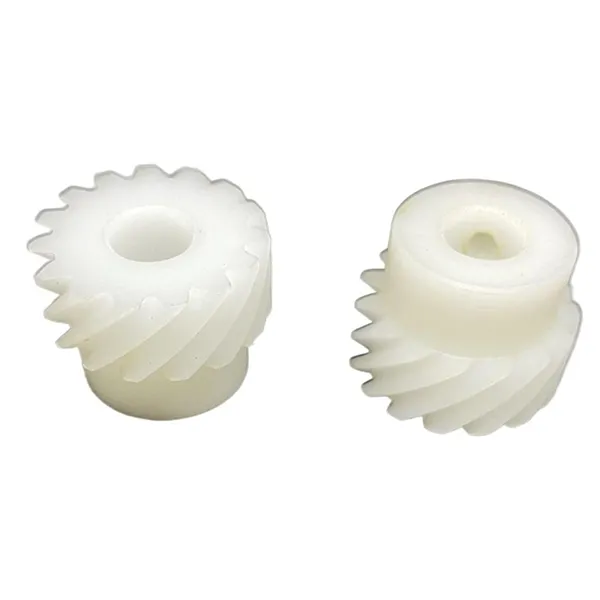

Plastic helical gear set assembled in a small drive application
مجموعة تروس حلزونية بلاستيكية مجمعة في محرك صغير.

المزايا الرئيسية

  1. 01

    التشحيم الذاتي

    يتعارض POM والنايلون مع بعضهما البعض أو ضد الفولاذ بدون طبقة زيت أو شحم، لذلك يمكن بناء علبة التروس التي كانت تحتاج في السابق إلى غرفة تشحيم وموانع تسرب وفاصل زمني للخدمة بدون صيانة.

  2. 02

    انتقال هادئ

    يتفاعل التداخل الحلزوني للأسنان الحلزونية تدريجيًا، بدلًا من تأثير واحد، كما يعمل البوليمر نفسه على إخماد الاهتزازات - فالضوضاء المقاسة على التروس لدينا تقل بنحو 20% عن محركات التروس المكافئة في نفس التطبيق.

  3. 03

    انخفاض الوزن الترددي

    البلاستيك المقولب أخف بكثير من الفولاذ أو النحاس، مما يقلل من القصور الذاتي للأجزاء المدفوعة. وهذا مهم في الأدوات اليدوية، والأدوات المحمولة، وآليات تحديد المواقع الصغيرة وغيرها من المنتجات الحساسة للوزن.

  4. 04

    التآكل والمقاومة الكيميائية

    لا تصدأ المواد البلاستيكية الهندسية وتقاوم معظم الأحماض والقلويات والمنظفات ومواد التنظيف الملامسة للأغذية، لذلك يمكن أن تعمل المعدات في البيئات الرطبة أو المغسولة أو المسببة للتآكل بشكل طفيف حيث تحتاج المعدات المعدنية إلى طلاء.

  5. 05

    هندسة مصبوبة متسقة

    يأتي شكل السن من تجويف القالب، لذا فإن كل جزء في الدفعة يكون متطابقًا بشكل أساسي - لا يوجد انحراف في تآكل القاطع، ولا يوجد اختلاف في ملف تعريف التشغيل، وجهد فحص أقل بكثير بالنسبة لك.

  6. 06

    سعر المصنع مباشرة

    يتم إجراء الأدوات والقولبة والفحص تحت سقف واحد، دون وجود هامش تداول بينهما. يتم تحديد سعر الوحدة من خلال مرحلة الأدوات، وليس من خلال الطبقة الوسطى.

كيف ينقل الترس الحلزوني عزم الدوران

تلتقي أسنان التروس المحفزة بأسنان التزاوج مرة واحدة. يتم ضبط أسنان التروس الحلزونية بزاوية على المحور، لذلك يبدأ الاتصال عند أحد طرفي السن ويمتد إلى الطرف الآخر، بالطريقة التي يغلق بها السحاب. وبالتالي يتراكم الحمل تدريجيًا بدلاً من الوصول كتأثير، وهو السبب الرئيسي وراء عمل الزوج الحلزوني بشكل أكثر سلاسة وهدوءًا من الزوج المهماز بنفس السرعة والحمل.

التأثير الثاني هو تقاسم التحميل. نظرًا لأن عدة أسنان تتلامس في أي لحظة على طول هذا الخط القطري، فإن القوة اللازمة لنقل عزم دوران معين تنتشر على مساحة أكبر من خاصرة السن، لذلك يكون ضغط التلامس المحلي أقل ويكون تآكل السطح أبطأ. قد يتشوه سن بلاستيكي واحد يحمل الحمولة بأكملها؛ ولا تتشارك مجموعة من الأسنان ذلك - وهذا هو بالضبط السبب الذي يجعل الهندسة الحلزونية تناسب المواد الناعمة نسبيًا مثل POM والنايلون.

تنتج الأسنان الحلزونية أيضًا حمل دفع محوري على طول العمود، لذلك يجب أن تكون المحامل أو غسالات الدفع الموجودة على العمود قادرة على تحمله. هذه هي نقطة التصميم الوحيدة التي تستحق التحقق منها قبل تحديد ترس حلزوني بدلاً من ترس مهماز: تداخل الأسنان يشتري الهدوء ومشاركة الحمل، ولكنه يسلم قوة محورية إضافية لبقية المجموعة.

التطبيقات

  • محركات التروس الصغيرةمراحل التخفيض الهادئة
  • الأجهزة الطبية والمخبريةمحركات أقراص نظيفة وخالية من التشحيم
  • معدات الأغذية والمشروباتأجزاء قابلة للغسل ومقاومة للمواد الكيميائية
  • الأجهزة المكتبية والمنزليةتشغيل ومؤقتات منخفضة الضوضاء
  • اكسسوارات السياراتالمرايا والمقاعد والمزالج والمحركات الصغيرة
  • الأجهزة والروبوتاتمحركات تحديد المواقع خفيفة ومنخفضة القصور الذاتي
  • آلات البيع والتوزيعآليات التشحيم الذاتي طويلة العمر
  • المضخات والصماماتالتروس الداخلية غير الصدأ

إذا لم يكن طلبك مدرجًا، فأرسل الرسم أو جزء العينة. في معظم الحالات، يمكننا التأكد من الوحدة والتجويف والزاوية الحلزونية ما إذا كانت الأدوات القياسية مناسبة أم أن هناك حاجة إلى قالب جديد.

الأسئلة الشائعة للمشتري

  • هل هذه التروس مصبوبة أو مصنعة من شريط بلاستيكي؟إنها مصبوبة بالحقن في أدوات فولاذية، وهو ما يحافظ على تطابق هندسة الأسنان عبر الدفعة ويقلل تكلفة الوحدة. تتوفر التروس البلاستيكية المُشكَّلة للنماذج الأولية وبأحجام منخفضة جدًا.
  • ما هو أقصى عزم دوران يمكن أن يحمله الترس الحلزوني البلاستيكي؟يعتمد ذلك على الوحدة وعرض الوجه وعدد الأسنان ودرجة المادة، لذلك لا ننشر رقمًا واحدًا. أرسل عزم الدوران والسرعة ودورة العمل وسنوصي بوحدة والمادة، أو نخبرك ما إذا كانت المهمة تحتاج إلى ترس معدني بدلاً من ذلك.
  • هل أحتاج إلى تشحيم العتاد؟لا في الواجب العادي POM والنايلون ذاتي التشحيم. بالنسبة للتشغيل المستمر عالي السرعة أو التحميل العالي، يمكن لكمية صغيرة من الشحوم المتوافقة إطالة العمر الافتراضي، وسنقول ذلك في مرحلة عرض الأسعار إذا احتاجت واجباتك إلى ذلك.
  • ما هي التفاوتات التي يمكنك الاحتفاظ بها على شكل التجويف والأسنان؟تحتوي الأجزاء المقولبة على شريط أوسع من التروس المقطوعة. أخبرنا بالمسافة المركزية والتسامح مع رد الفعل العكسي الذي تحتاجه التجميعات الخاصة بك وسوف نؤكد ما إذا كانت الأدوات يمكن أن تلبي هذه الاحتياجات، أو نقتبس جزءًا آليًا إذا لم يكن ذلك ممكنًا.
  • ما هي تكلفة الأدوات والمدة الزمنية لمعدات مخصصة؟تعتمد تكلفة الأدوات على الوحدة وعدد التجاويف وحجم الترس؛ الوحدات الأكبر حجمًا والأدوات متعددة التجاويف تكلف أكثر. بمجرد الموافقة على الرسم، نؤكد مهلة الأداة وجدول العينات مع عرض الأسعار، عادةً خلال 24 ساعة من استلام الرسم.
  • هل يمكنك مطابقة جزء العينة الذي نستخدمه بالفعل؟نعم. أرسل عينة أو رسمًا بأبعاد - الوحدة، وعدد الأسنان، والزاوية الحلزونية، والتجويف، وعرض الوجه والمواد. سوف نتأكد مما إذا كان يطابق الأدوات الموجودة أو يحتاج إلى قالب جديد، ونقتبس في كلتا الحالتين.

المنتجات ذات الصلة ومزيد من القراءة

اطلب عرض أسعار للعتاد الحلزوني البلاستيكي

أرسل تفاصيل الرسم أو العينة الخاصة بك - الوحدة، وعدد الأسنان، والزاوية الحلزونية، والتجويف، وعرض الوجه، والمواد والكمية. نؤكد ما إذا كانت الأدوات القياسية مناسبة أم أن هناك حاجة إلى قالب جديد، ونرد بالسعر والمهلة الزمنية خلال 24 ساعة.

إرسال الاستفسار الآن

* تشير الأرقام المقتبسة (تقليل الضوضاء، ونطاق درجة الحرارة، ونطاقات الوحدة والتجويف) إلى الأدوات القياسية وظروف العمل العادية. يرجى التأكد من الرسم النهائي ودرجة المواد قبل الطلب.
