Worm Gearbox Supplier for Stable Transmission and Long Service Life

الشركة المصنعة لعلبة التروس الدودية - ناقل الحركة المستقر والسعر المعقول

رايدافونهو مصنع مخفض الدودة مقره في الصين. نحن نطابق احتياجات المعدات بدقة ونوفر جودة مستقرة وبأسعار معقولة.

الإسكان والهيكل

  • قطعة واحدة من سبائك الألومنيوم عالية القوة أو غلاف من الحديد الزهر
  • قوية ومقاومة للتآكل
  • مناسبة للرطوبة العالية والغبار العالي والاهتزاز المتكرر

العتاد والدودة

  • العجلة الدودية: سبيكة نحاسية عالية الأداء
  • الدودة: سبائك فولاذية عالية الجودة
  • دقة الأرض والمعالجة بالحرارة
  • ربط سلس، ضوضاء منخفضة، كفاءة عالية

الاختبار والتشحيم

  • اختبار التشغيل بدون تحميل
  • اختبار ختم ختم الزيت
  • اختبار ملامسة سطح الأسنان
  • الشحوم الاصطناعية أو زيت التروس، -20 درجة مئوية إلى +80 درجة مئوية

تخدم علب التروس الدودية الخاصة بنا مصنعي الآلات المحليين وتقوم بالتصدير إلى أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط. نحن نتبع مبدأ "نقل أكثر موثوقية وخدمة أكثر كفاءة".اتصل بنالاقتباس.

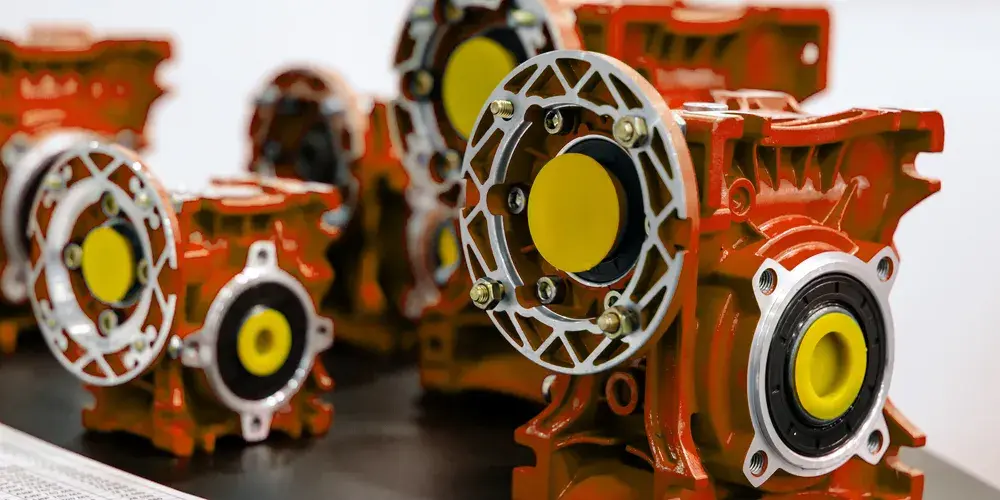

Raydafon worm gearbox housing and structure

كيفية ضبط رد الفعل العكسي في علبة التروس الدودية

رد الفعل العكسي هو الفجوة الصغيرة بين أسطح أسنان العجلة الدودية والدودة. إنه يؤثر على الاستقرار والكفاءة وعمر الخدمة. يتم ضبط علب التروس Raydafon مسبقًا، ولكن يمكن أن يتغير رد الفعل العكسي أثناء الاستخدام طويل الأمد أو إعادة التثبيت.

1
إيقاف التشغيل والتفريغ قم بإيقاف تشغيل المخفض وتفريغ الحمولة بالكامل لتجنب مخاطر الدوران. تنظيف السطح قبل التفكيك.
2
تحقق من هيكل التعديل ل شمال البحر الأبيض المتوسطمعدات دودة سلسلة RVمخفضات السرعة، تحتوي معظم الموديلات على مقعد عمود إدخال غريب الأطوار أو آلية تحميل مسبق للشفة من أجل الضبط الدقيق.
3
ضبط عمق الربط قم بفك مسامير تثبيت العمود الدودي في طرف الإدخال. اضبط الكم اللامركزي أو مقعد المحمل لتغيير عمق الشبكة، أو قم بتغيير سمك الحشية لضبط المسافة المحورية.
4
تشغيل تجريبي قم بإجراء اختبار عدم التحميل أولاً، ثم اختبار التحميل الكامل. لا تبالغ في إحكام ربطها - فهذا يسبب الحرارة والتآكل والضرر المبكر.

نطاق رد الفعل الموصى به

0.08 ملم – 0.15 ملم

يضمن كفاءة شبكية جيدة دون تشويش أو زيادة التآكل.

إذا كان التآكل الشديد على جانب الترس، أو كانت المحامل مفكوكة، أو تشوه الهيكل، فقم بإيقاف الأجزاء واستبدالها أو اتصل بالدعم الفني في Raydafon. تجتاز جميع علب التروس اختبارات الكشف عن ملامسة سطح الأسنان واختبارات التشغيل بدون تحميل قبل الشحن. كما نقدم أيضًا المساعدة الفنية عن بعد، بما في ذلك التوجيه بالفيديو وتحليل الرسم الهيكلي.

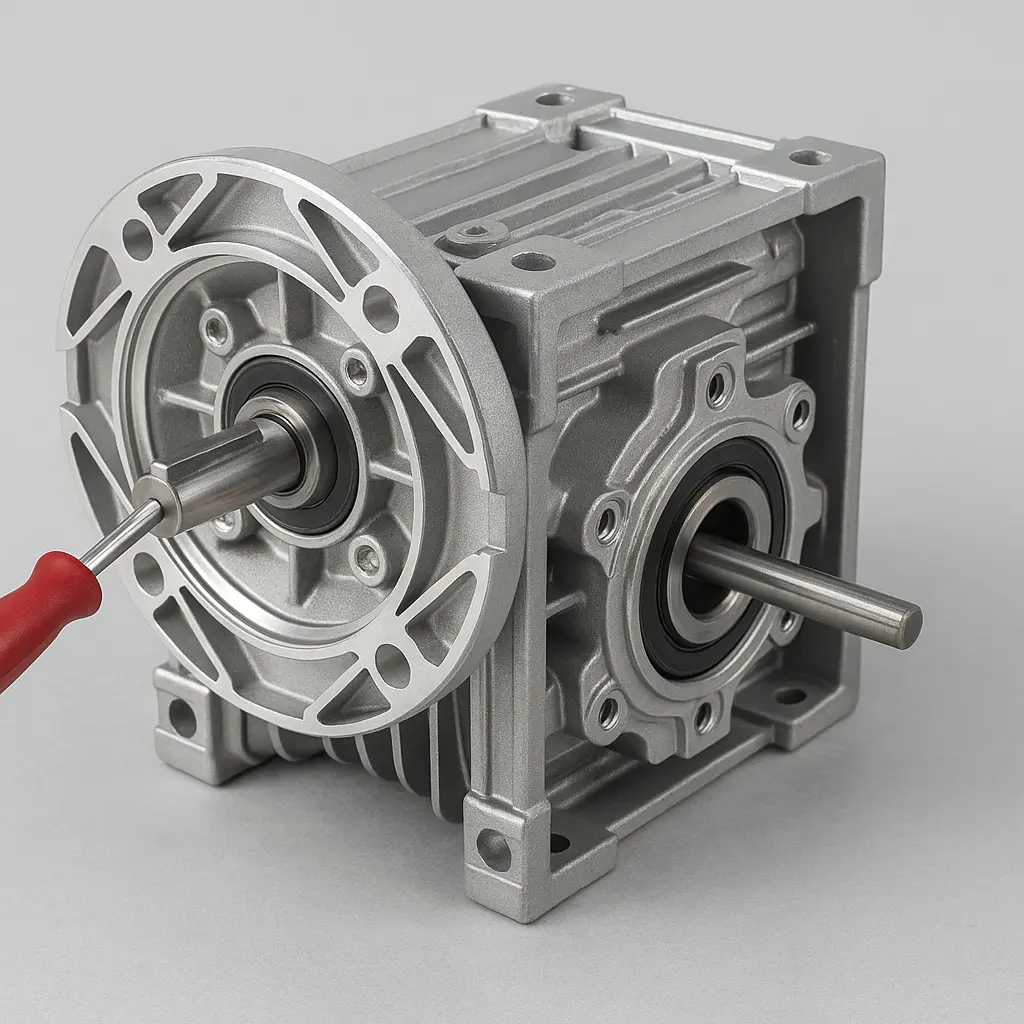

Worm gearbox backlash adjustment

كيفية حساب نسبة علبة التروس الدودية

تعد نسبة النقل (نسبة التخفيض) معلمة أساسية عند اختيار أو تصميم أعلبة التروس دودة. قم بتأكيد ذلك قبل اختيار النموذج.

الصيغة الأساسية

نسبة النقل = أسنان العجلة الدودية ÷ رؤوس الدودة

أسنان العجلة الدودية رؤوس الدودة نسبة الإرسال سرعة الإخراج
40 1 (مفرد) 40:1 1/40 من المدخلات
40 2 (مزدوج) 20:1 1/20 من المدخلات

يتم وضع علامة على أسنان العجلة الدودية على لوحة الاسم أو الرسم — القيم الشائعة هي 30، 40، 50، 60. رؤوس الدودة عادة ما تكون 1 أو 2، مما يشير إلى عدد الأسنان التي تدور بها العجلة الدودية في كل دورة من الدودة.

تقدم Raydafon نسبًا قياسية من i=7.5 إلى i=100. تتوفر مجموعات متعددة المراحل - على سبيل المثال، المرحلة الأولى 40:1 بالإضافة إلى المرحلة الثانية 5:1 تعطي نسبة إجمالية قدرها 200:1.

ملاحظة الاختيار:النسبة الكبيرة جدًا تقلل من الكفاءة وتزيد الحجم. نسبة صغيرة جدًا تعطي عزم دوران غير كافٍ. ضع في اعتبارك أيضًا عزم الدوران الناتج وفقدان الكفاءة ودورة العمل.

يمكن لـ Raydafon أن توصي بالموديل والنسبة الصحيحة بناءً على طاقة الإدخال وسرعة التشغيل وخصائص التحميل. يقدم فريقنا الفني خدمات حسابية كاملة للاختيار.اتصل بناللحصول على الدعم الفني والاقتراحات المخصصة.

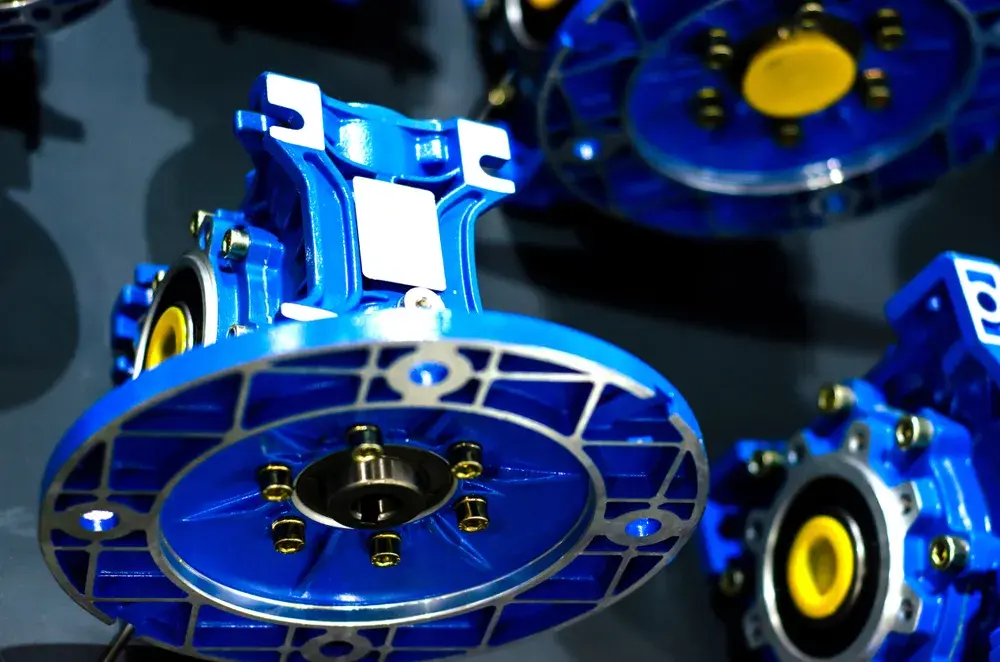

Worm gearbox ratio calculation

View as

علب التروس الدودية من سلسلة WPDA

علب التروس الدودية من سلسلة WPDA

علب التروس الدودية من سلسلة WPDA — 13 حجم إطار (40–250)، النسب 5:1 إلى 100:1، عزم الدوران الناتج 15–2500 نيوتن متر، طاقة الإدخال 0.12–15 كيلووات، غلاف من الحديد الزهر IP65 مع تشحيم قسري. يتم إخماد العجلة الدودية وطحنها إلى HRC 58-62؛ يحافظ الختم المزدوج الشفة على غبار الدقيق والطمي ومياه الغسيل خارج تجويف التروس. يتوفر تركيب القدم والشفة والعمود المجوف، ويمكن تشكيل عمود الإخراج ليتوافق مع المحرك الموجود لديك. أرسل طاقة الإدخال الخاصة بك والنسبة المطلوبة وشفة المحرك - ونقوم بإرجاع الإطار المطابق ورسم الأبعاد وعرض الأسعار المباشر من المصنع في غضون 24 ساعة.
علب التروس WORM Series WPA

علب التروس WORM Series WPA

بصفتها مصنعًا محترفًا ومصنعًا في الصين ، شاركت بعمق في مجال معدات النقل ، أطلقت Raydafon علب التروس Worm Series Series ، والتي تفضلها على نطاق واسع لأدائها العالي التكلفة. تغطي نسبة الحد من هذه السلسلة من 5: 1 إلى 100: 1 ، يصل عزم الدوران إلى 10 نانومتر-2000 نانومتر ، وهو مناسب لمحركات 0.06kw-15kw ، ويدعم مجموعة متنوعة من طرق التثبيت مثل القدمين والشفاه ، والتي يمكن أن تتكيف بسهولة مع السيناريوهات مثل نقل المواد والبيئة. كمورد موثوق ، يوفر Raydafon خدمات مخصصة وأسعار شفافة. التكلفة أقل بنسبة 30 ٪ من التكلفة من العلامات التجارية المستوردة مع نفس الأداء ، وهو الحل المفضل للمؤسسات الصغيرة والمتوسطة الحجم لترقية معداتها.
EP-NRV-F صندوق تروس الدودة

EP-NRV-F صندوق تروس الدودة

كمصنع ومصنع معروف في الصين في مجال معدات النقل الصناعية المهنية ، أطلقت Raydafon علبة التروس الدودية المفردة من EP-NRV-F ، وهي مخفض ممتازة للعتاد. يتبنى المنتج تصميمًا واحد للعمود الصلبة ، مع بنية مضغوطة وتشغيل مستقر ، وقدرة نقل عزم الدوران العالي ، ويمكن تكييفها مع مجموعة متنوعة من سيناريوهات التطبيق الصناعي. تغطي مواصفاتها مجموعة متنوعة من خيارات نسبة التخفيض (مثل 7.5: 1 إلى 100: 1) ، ومجموعة واسعة من عزم الدوران المُصنف (10nm-1800nm) ، والتكيف مع طاقة المدخلات مع محركات 0.06kw-15kw ، ومستوى حماية من IP55 لضمان تشغيل موثوق في ظل ظروف عمل قاسية. كمورد عالي الجودة ، يوفر Raydafon خدمات تخصيص مرنة وأسعار تنافسية عالية لتلبية احتياجات العملاء المتنوعة لحلول النقل الفعالة.
علبة تروس الدودة EP-NMRV مع شفة الإخراج

علبة تروس الدودة EP-NMRV مع شفة الإخراج

علبة التروس الدود لـ Raydafon من Raydafon مع شفة الإخراج هي الأفضل في الصناعة من حيث الجودة! هناك نماذج مختلفة من NMRV025 إلى NMRV150 ، مع الطاقة التي تتراوح من 0.06 كيلو واط إلى 15 كيلو واط وعزم الدوران حتى 1800 نانومتر. وهو متوافق مع كل من الآلات الصغيرة والكبيرة. الصندوق مصنوع من سبيكة الألومنيوم المقاومة للارتداء ، وهي خفيفة ودائمة. يمكن توصيل تصميم شفة الإخراج مباشرة بمختلف المعدات الصناعية ويسهل أيضًا تثبيته. يتكون ترس الدودة من القصدير المقاوم للارتداء ، والذي يحتوي على كفاءة عالية في الإرسال وضوضاء قليلة. بصفتها شركة مصنعة معروفة في الصين ، يتحكم Raydafon في الجودة طوال العملية بأكملها وهي مورد موثوق به!
بصفتها الشركة المصنعة والمورد والمورد الموثوق بها في الصين ، فقد مرر منتجاتنا شهادة CE. إذا كنت ترغب في شراء منتجات عالية الجودة ، يرجى الاتصال بنا.
