علب التروس الدودية من سلسلة WPDA
  • علب التروس الدودية من سلسلة WPDAعلب التروس الدودية من سلسلة WPDA
  • علب التروس الدودية من سلسلة WPDAعلب التروس الدودية من سلسلة WPDA

علب التروس الدودية من سلسلة WPDA

علب التروس الدودية من سلسلة WPDA — 13 حجم إطار (40–250)، النسب 5:1 إلى 100:1، عزم الدوران الناتج 15–2500 نيوتن متر، طاقة الإدخال 0.12–15 كيلووات، غلاف من الحديد الزهر IP65 مع تشحيم قسري. يتم إخماد العجلة الدودية وطحنها إلى HRC 58-62؛ يحافظ الختم المزدوج الشفة على غبار الدقيق والطمي ومياه الغسيل خارج تجويف التروس. يتوفر تركيب القدم والشفة والعمود المجوف، ويمكن تشكيل عمود الإخراج ليتوافق مع المحرك الموجود لديك. أرسل طاقة الإدخال الخاصة بك والنسبة المطلوبة وشفة المحرك - ونقوم بإرجاع الإطار المطابق ورسم الأبعاد وعرض الأسعار المباشر من المصنع في غضون 24 ساعة.
4050607080100120135147155175200250

علب التروس الدودية من سلسلة WPDA — النسب 5:1 إلى 100:1، 15–2500 نيوتن متر، مبيت من الحديد الزهر IP65

إذا كنت تقوم بشراء مخفض دودي للخلاط أو الناقل أو خط التعبئة أو أداة المزرعة، فإن الأرقام الثلاثة التي قرر ما إذا كان مناسبًا للنسبة وعزم الدوران الناتج وشفة المحرك. تغطي سلسلة WPDA الثلاثة جميعًا عبر ثلاثة عشر أحجام الإطارات من 40 إلى 250، مع طاقة مدخلة من 0.12 كيلووات إلى 15 كيلووات وغطاء من الحديد الزهر يحمل IP65 تحت الغسيل والغبار. تتيح لك الجداول أدناه مطابقة الإطار مع واجبك دون فتح كتالوج.

لقطة المواصفات

  • أحجام الإطار40، 50، 60، 70، 80، 100، 120، 135، 147، 155، 175، 200، 250
  • طاقة الإدخال0.12 كيلو واط – 15 كيلو واط
  • نسبة التخفيض5:1، 10:1، 15:1، 20:1، 25:1، 30:1، 40:1، 50:1، 80:1
  • عزم الدوران الناتج15 نيوتن متر - 2500 نيوتن متر
  • السكنحديد زهر عالي القوة، مقاوم للصدمات والتشوه
  • عجلة دودةمروي ومطحون، سطح السن HRC 58-62
  • حمايةIP65 - ختم مزدوج الشفة بالإضافة إلى ختم زيت هيكلي مقاوم للغبار
  • تصاعدالقدم أو الشفة أو العمود المجوف؛ رمح الإخراج تشكيله للمحرك الخاص بك
  • تشحيمدائرة التشحيم القسري، الحوض أقل من 60 درجة مئوية في الخدمة على مدار الساعة طوال أيام الأسبوع

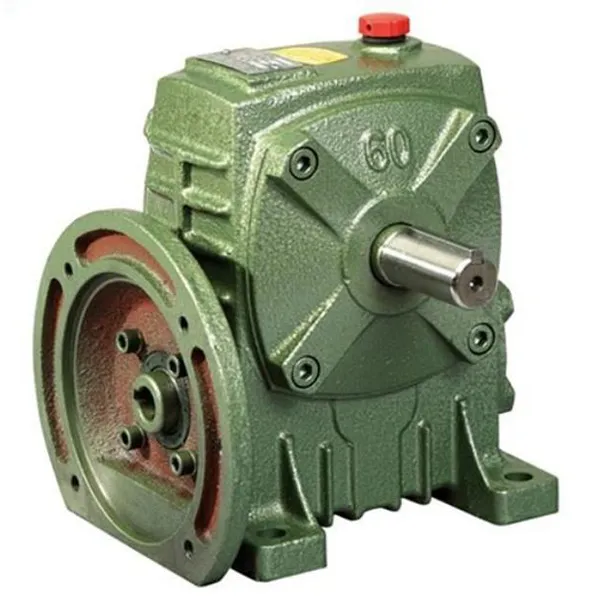

WPDA Series Worm Gearboxes — cast iron housing worm reducer

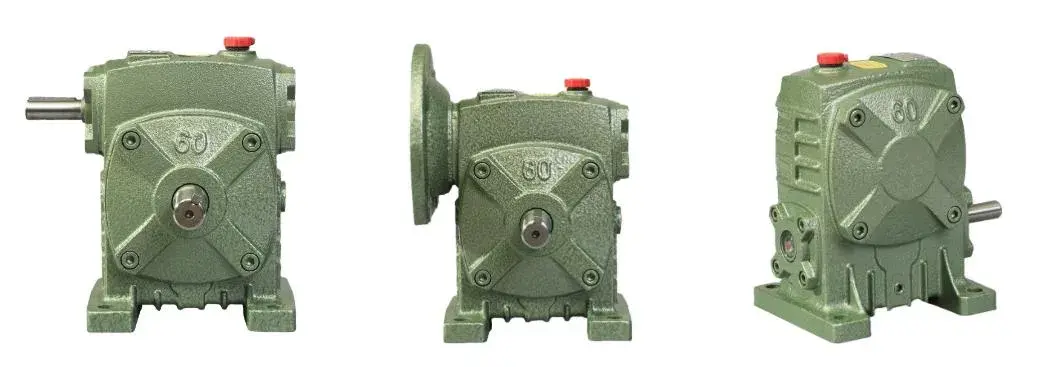

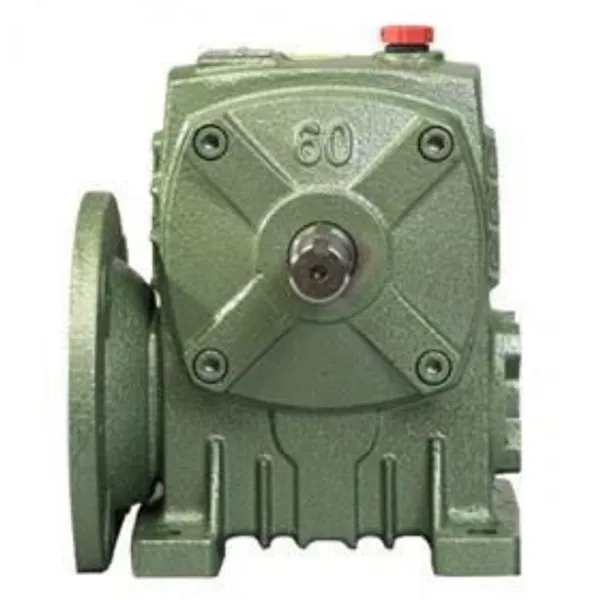

علبة التروس الدودية WPDA - مبيت من الحديد الزهر، ومدخل مثبت على شفة، وعمود إخراج مجوف أو صلب.

حيث يناسب WPDA

تجهيز وخلط الأغذية

قفل ذاتي يحمل المجداف عند توقف المحرك

تتيح نسبة 40:1 في WPDA-70 لمجداف الخلط ذو السعة الكبيرة أن يبدأ تحت الحمل دون توقف. متى يتوقف الخط، وتمنع هندسة الدودة ذاتية القفل المجداف من السقوط تحت ثقله. ال يمنع الختم المزدوج الشفة غبار الدقيق من الزيت، وبالتالي فإن الفاصل الزمني للخدمة يصل إلى ستة أشهر تقريبًا.

مياه الصرف الصحي والفرز

غلاف من الحديد الزهر وختم مزدوج الشفة ضد الرطوبة

في محطات الصرف الصحي أو محطات فرز القمامة، فإن تسرب الزيت عبر سدادة الشفة البالية هو ما يقتل المحامل. WPDA-100 يستخدم غلافًا من الحديد الزهر مقاومًا للصدأ وختمًا مزدوج الشفة؛ تنخفض ضوضاء التشغيل المقاسة من حولها 80 ديسيبل إلى 62 ديسيبل، وهو أمر مهم في المناوبات الليلية في المناطق السكنية.

الآلات الزراعية

نسبة 60:1 تضاعف عزم دوران الأسطوانة ثلاث مرات في الحصادة

على أسطوانة الدرس المجمعة، تعمل WPDA-80 بنسبة 60:1 على رفع عزم دوران المحرك ثلاثة أضعاف تقريبًا وتحسين الدرس الكفاءة بحوالي 25%. يتم تركيب العمود المجوف مباشرة على عمود القيادة الموجود، وبالتالي الإطار لا يحتاج إلى إعادة التصنيع. IP65 يحافظ على الطمي والمطر خارج تجويف التروس.

اللوجستية والرفع

يوفر تخطيط الزاوية اليمنى 30% من مساحة التثبيت

في خطوط الفرز الآلية ومنصات الرفع، يتيح التصميم الدودي ذو الزاوية اليمنى للمحرك الجلوس بجانبه العمود المدفوع بدلاً من خلفه. توفر WPDA-60 بنسبة 25:1 تحديد موضع جيد بما يكفي لفرز الطرود بدون مضاعفات. يمكن تشكيل أعمدة الإخراج لتتناسب مع المحركات المستوردة، وتجنب ناقل الحركة الكامل مبادلة. انظرعلبة التروس الدودية من سلسلة WPنطاق للرسوم ذات النسبة المنخفضة.

جدول الاختيار - القوة والنسبة والوزن

مرجع سريع لحجم الإطار — طاقة الإدخال الاسمية والوزن
مقاس مدخلات الطاقة (كيلوواط) نطاق النسبة الوزن (كجم)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 - 0.75 5:1 – 80:1 17
80 0.75 - 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 - 3.0 5:1 – 80:1 64
135 3.0 - 4.0 5:1 – 80:1 85
147 3.0 - 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 - 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 - 15.0 5:1 – 80:1 396

يمتد عزم الدوران الناتج إلى 15 نيوتن متر بحجم 40 إلى 2500 نيوتن متر بحجم 250. إذا كان واجبك يحتاج إلى نسبة خارج التسعة الخطوات القياسية، اسأل عن أقرب زوج وسنقوم بتأكيد سرعة الإخراج الفعلية وعزم الدوران.

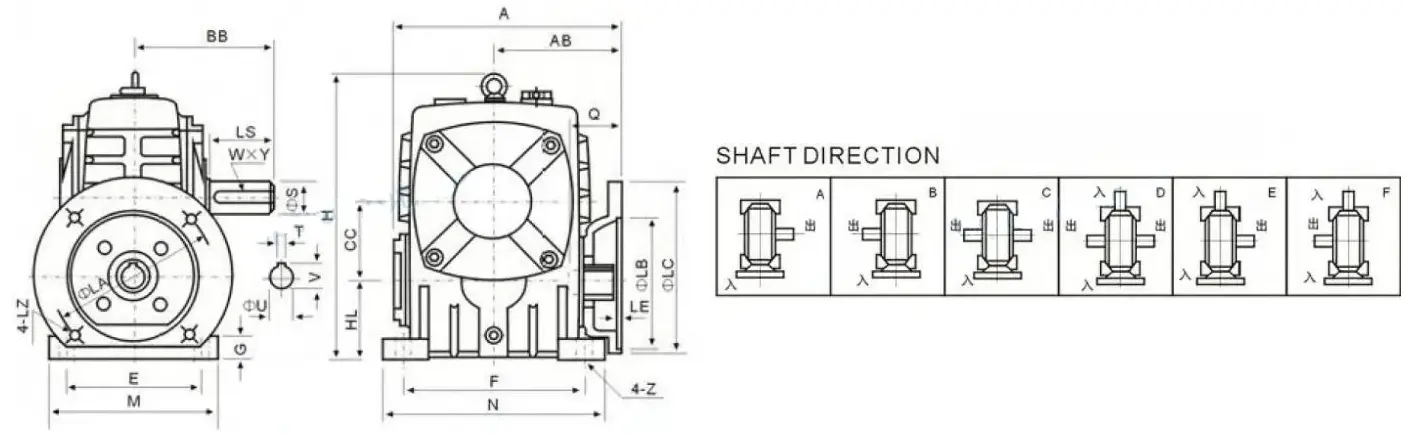

أبعاد التثبيت - أحجام الإطار من 40 إلى 250

أبعاد التركيب (مم) — A، AB، BB، H، HL، الحافة LA/LB/LC، فتحة الإدخال Q/U، عمود الإخراج LS/S
مقاس A أ.ب ب H هل M N E F G Z لوس أنجلوس رطل إل سي جنيه LZ Q U تي × الخامس إل إس S ث × ص
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 م8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 م8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 م8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 م8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 م10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 م10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 م12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 م12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 م12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 م12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 م12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 م16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 م16 114 42 12×45.3 155 90 25×9

جميع الأبعاد بالملليمتر. على الهاتف المحمول، قم بتمرير الجدول أفقيًا للوصول إلى أعمدة الحافة والعمود. أرسل إطار المحرك الخاص بك وحجم عمود الإخراج المطلوب وسنقوم بتأكيد الصف المطابق قبل الطلب.

لماذا يحدد المشترون هذه السلسلة

01

العجلة الدودية الصلبة والمطحونة، HRC 58-62

تمر العجلة الدودية بالتبريد والطحن، مع صلابة سطح السن في نطاق HRC 58-62. في تطبيق ناقل التعدين، أنتجت سنتين من التشغيل المستمر أقل من 0.1 ملم من تآكل التروس — ما يقرب من ثلاثة أضعاف عمر خدمة المخفض القياسي في نفس المهمة. التصنيع العتاد الدقيقتظهر الصفحة خطوات الطحن والتفتيش وراء هذا الرقم.

02

يحافظ التشحيم القسري على درجة حرارة الحوض أقل من 60 درجة مئوية في الخدمة على مدار الساعة طوال أيام الأسبوع

تعمل دائرة التشحيم القسري الداخلية على تغذية الشبكة والمحامل بدلاً من الاعتماد على الرش وحده. في التشغيل المستمر على مدار 24 ساعة يظل حوض الزيت أقل من 60 درجة مئوية، مما يبطئ أكسدة مواد التشحيم ويحافظ على سمك الفيلم عند ملامسة الدودة. هذا هو الفرق بين المخفض الذي يستمر لموسم واحد الذي يدوم عدة.

03

ختم مزدوج الشفة IP65 وغطاء لا يصدأ

ختم مزدوج الشفة بالإضافة إلى ختم زيت هيكلي مقاوم للغبار يحمل IP65 ضد الطين والأمطار والغبار المعالج. على أ موقع فرز القمامة حيث تسرب الزيت من المخفضات العادية وتم الاستيلاء عليه في غضون ثلاثة أشهر، تم تشغيل WPDA-100 18 شهرًا في نفس البيئة المسببة للتآكل دون أي تسرب. إذا كان واجبك أخف وأنت بحاجة مظروف أصغر، مقارنةعلبة التروس الدودية من سلسلة RV.

04

عمود الإخراج مُجهز بمحركك، وليس العكس

إن تركيب القدم، والشفة، والعمود المجوف كلها متاحة، ويمكن تشكيل عمود الإخراج حسب الحجم للمحرك أو العمود المدفوع الذي تملكه بالفعل. يحتاج مصنع الآلات الزراعية إلى عمود يطابق العمود الأقدم المحرك. يتم شحن العمود البديل خلال ثلاثة أيام ويتم تثبيته دون تغيير المحرك. ل الرسوم الزراعية، راجععلبة التروس الزراعيةالنطاق كذلك.

ملاحظات العملاء

"نقوم بتشغيلها في ورشة عمل للأطعمة الرطبة حيث كانت علب التروس السابقة صدئة وتحتاج إلى إيقاف تشغيل متكرر. مع سلسلة WPDA، لم يصدأ الهيكل حتى مع وجود الدقيق والرطوبة طوال اليوم، والبرونز العجلة الدودية لا تزال نظيفة. الضوضاء أثناء التشغيل تكاد تكون ضئيلة، لذلك لم تعد تتداخل مع العمل معدات اختبار الغذاء في مكان قريب. عندما كنت بحاجة إلى ضبط نسبة التخفيض، قام فريقهم بإرشادي خلال الخطوات التالية الاختلافات النموذجية وأجريت حساب الحمل بالنسبة لي - كانت الوحدة الموصى بها تعمل بسلاسة من الأولى ابدأ."

إيما ويلسونمصنع تجهيز الأغذية، سيدني، أستراليا

"لقد عملت علب التروس WPDA بشكل جيد جدًا في مشروعنا - فهي موثوقة وفعالة وسهلة التركيب والصيانة. منذ الاستشارة الأولى وحتى التسليم، سارت الأمور بسلاسة، وكان التواصل واضحًا ومباشرًا. سنواصل العمل معًا ونوصي بالمنتج لشركاء آخرين.

جيمس كارترمشتري المشروع، عميل رايدافون

أرسل قوة المحرك ونسبته - احصل على إطار مطابق

أخبرنا عن طاقة الإدخال وسرعة الإخراج المطلوبة أو النسبة ونوع التركيب وحجم العمود. سوف نقوم بتأكيد إطار WPDA، قم بإرجاع الرسم الأبعاد والاقتباس بسعر المصنع، عادةً في غضون 24 ساعة. مجموعة كاملة علىعلبة التروس دودةصفحة.
