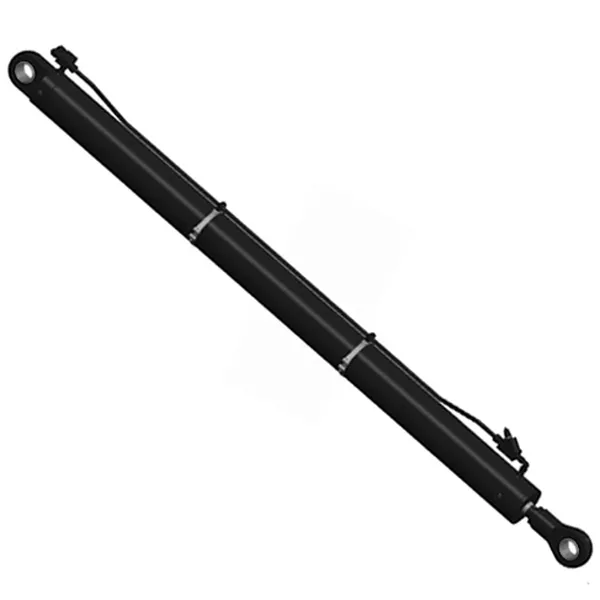

كيف يؤثر طول الشوط على اختيار الأسطوانات الهيدروليكية التلسكوبية؟

يحتاج مصنع الشاحنة القلابة إلى أسطوانة يمكنها رفع سرير وزنه 20 طنًا إلى زاوية 50 درجة. السكتة الدماغية المطلوبة هي 1200 ملم. ولكن عندما يتلقى المهندس عرض الأسعار من أحد موردي الأسطوانات القياسية أحادية المرحلة، تصبح المشكلة واضحة: إن الأسطوانة ذات المرحلة الواحدة التي يبلغ طول شوطها 1200 ملم سيكون طولها أكثر من 2400 ملم عند سحبها بالكامل. لن يصلح تحت سرير الشاحنة. هذا هو السبب الكلاسيكي لذلكاسطوانات هيدروليكية تلسكوبيةيخرج. تستخدم الأسطوانة التلسكوبية مراحل متداخلة متعددة تمتد بالتتابع. عندما يتم سحبها بالكامل، تكون الأسطوانة مدمجة. عند تمديدها بالكامل، تكون السكتة الدماغية هي مجموع ضربات جميع المراحل. وبالتالي فإن طول الحد ليس مجرد معلمة أداء؛ إنها المعلمة التي تحدد ما إذا كانت الأسطوانة مناسبة، وعدد المراحل المطلوبة، وكيف ستعمل الأسطوانة تحت الحمل. بالنسبة للمشترين، يعد فهم العلاقة بين طول الشوط واختيار الأسطوانة أمرًا ضروريًا لتحديد المنتج المناسب.

تم إعداد هذا الدليل لمهندسي المشتريات ومصممي الآلات الذين يحتاجون إلى اختيار الأسطوانات الهيدروليكية التلسكوبية لتطبيقاتهم. سنشرح كيف يؤثر طول الشوط على عدد المراحل، والطول المغلق، ومقاومة الانبعاج، والأداء العام للأسطوانة. سنقدم لك الجداول والبيانات الفنية لمساعدتك في تحديد الأسطوانة المناسبة. سنقدم أيضًا معلمات المنتج التفصيلية من مصنعنا في Raydafon Technology Group Co.,Limited. سواء كنت تصمم شاحنة قلابة، أو ضاغطة نفايات، أو منصة عمل جوية، أو مكبسًا هيدروليكيًا، سيساعدك هذا الدليل على اتخاذ قرار مستنير بشأن طول الشوط واختيار الأسطوانة.

جدول المحتويات

• 1. ما هو طول الشوط ولماذا يهم بالنسبة للأسطوانات التلسكوبية؟
• 2. كيف يحدد طول السكتة الدماغية عدد المراحل؟
• 3. كيف يؤثر طول الشوط على الطول المغلق ومساحة التثبيت؟
• 4. كيف يؤثر طول الشوط على مقاومة الالتواء؟
• 5. كيف يمكنك تحديد طول الحد المناسب لتطبيقك؟
• 6. ما هي معلمات المنتج الرئيسية من مصنعنا؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هو طول الشوط ولماذا يهم بالنسبة للأسطوانات التلسكوبية؟

طول الشوط هو المسافة التي يقطعها قضيب الأسطوانة من الوضع المنسحب بالكامل إلى الوضع الممتد بالكامل. بالنسبة للأسطوانة الهيدروليكية التلسكوبية، فإن الشوط الإجمالي هو مجموع الأشواط في كل مرحلة على حدة. قد يكون للأسطوانة ذات المرحلتين شوط إجمالي يبلغ 800 مم، حيث تساهم كل مرحلة بـ 400 مم. يمكن أن يكون لأسطوانة ثلاثية المراحل شوط إجمالي يبلغ 1200 ملم، حيث تساهم كل مرحلة بـ 400 ملم. طول الحد هو المعلمة الأساسية التي تحدد حجم وتكوين الاسطوانة. يؤثر ذلك على عدد المراحل والطول المغلق والوزن والتكلفة. يوضح الجدول أدناه العلاقة بين طول الشوط وعدد المراحل لأسطوانة تلسكوبية نموذجية.

فيشركة مجموعة رايدافون للتكنولوجيا المحدودةيقوم مصنعنا بتصنيع أسطوانات هيدروليكية تلسكوبية بأطوال تتراوح من 300 ملم إلى 3000 ملم. يمكننا تخصيص طول السكتة الدماغية وعدد المراحل لتلبية متطلبات التطبيق المحددة الخاصة بك. يمكن لفريقنا الهندسي مساعدتك في تحديد طول الشوط الأمثل وتكوين المرحلة لمشروعك.

2. كيف يحدد طول السكتة الدماغية عدد المراحل؟

يتم تحديد عدد المراحل في الأسطوانة الهيدروليكية التلسكوبية من خلال إجمالي طول الشوط والحد الأقصى المسموح به لكل مرحلة. تحتوي كل مرحلة على حد أقصى محدود بطول المرحلة والتداخل المطلوب لتحقيق الاستقرار. يمكن أن تمتد المرحلة النموذجية إلى حوالي 80-90% من طولها. إذا كانت السكتة الدماغية الإجمالية تتطلب أكثر من مرحلة يمكن توفيرها، تتم إضافة مراحل إضافية. يؤثر عدد المراحل على تعقيد الأسطوانة وتكلفتها وأدائها. المزيد من المراحل يعني المزيد من المكونات، والمزيد من الأختام، والمزيد من نقاط التسرب المحتملة. ومع ذلك، فإن المزيد من المراحل يعني أيضًا طولًا مغلقًا أقصر لضربة معينة. يوضح الجدول أدناه العلاقة بين الشوط الإجمالي وشوط المرحلة وعدد المراحل.

في مصنعنا، نقوم بتصميم كل أسطوانة هيدروليكية تلسكوبية لتحسين عدد المراحل للشوط المطلوب. نحن نستخدم برامج حسابية متقدمة لتحديد أطوال المرحلة والتداخلات المثالية. هدفنا هو توفير أسطوانة تناسب المساحة المتاحة، وتوفر الشوط المطلوب، وتعمل بشكل موثوق تحت الحمل.

3. كيف يؤثر طول الشوط على الطول المغلق ومساحة التثبيت؟

الطول المغلق للأسطوانة الهيدروليكية التلسكوبية هو طول الأسطوانة عندما يتم سحب جميع المراحل بالكامل. يعد الطول المغلق أمرًا بالغ الأهمية للتثبيت لأنه يحدد ما إذا كانت الأسطوانة ستتناسب مع المساحة المتوفرة. تتطلب السكتة الدماغية الأطول أسطوانة أطول، لكن العلاقة ليست خطية. يمكن للأسطوانة التلسكوبية تحقيق شوط طويل بطول مغلق قصير نسبيًا لأن المراحل تتداخل داخل بعضها البعض. تعد نسبة الطول المغلق إلى الحد مقياسًا رئيسيًا للأداء. عادةً ما يكون للأسطوانة أحادية المرحلة طول مغلق يبلغ حوالي 1.2 إلى 1.5 مرة من السكتة الدماغية. قد يكون للأسطوانة التلسكوبية ذات المرحلتين طول مغلق يبلغ 0.8 إلى 1.0 مرة من السكتة الدماغية. قد يكون للأسطوانة ثلاثية المراحل طول مغلق يبلغ 0.5 إلى 0.7 مرة من السكتة الدماغية. يقارن الجدول أدناه نسب الطول المغلق لأنواع الأسطوانات المختلفة.

في Raydafon، يقوم مصنعنا بتصميم أسطوانات هيدروليكية تلسكوبية لتحقيق أقصر طول مغلق ممكن لشوط معين. نحن نستخدم مواد عالية القوة وتصنيعًا دقيقًا لتقليل سمك الجدار في كل مرحلة مع الحفاظ على معدل الضغط المطلوب. يتيح لنا ذلك تجميع المزيد من الأشواط في عبوة أصغر، مما يجعل أسطواناتنا مثالية للتطبيقات التي تكون فيها مساحة التثبيت محدودة.

4. كيف يؤثر طول الشوط على مقاومة الالتواء؟

يعد التواء أحد الاعتبارات المهمة بالنسبة للأسطوانات الهيدروليكية التلسكوبية، خاصة بالنسبة للسكتات الدماغية الطويلة. مع تمدد الأسطوانة، يزداد الطول الفعال للقضيب، وتقل مقاومة الانبعاج. تكون الأسطوانة التلسكوبية أكثر عرضة للانبعاج من الأسطوانة أحادية المرحلة لأن المراحل رفيعة ويتم نقل الحمل من خلال واجهات انزلاقية متعددة. تعتمد مقاومة الانبعاج على قطر كل مرحلة، والتداخل بين المراحل، والتوجيه الذي يوفره جسم الأسطوانة. بالنسبة لشوط معين، فإن الأسطوانة التي تحتوي على مراحل أكثر سيكون لها قطر أصغر لكل مرحلة، مما يقلل من مقاومة الانبعاج. لذلك، يجب موازنة طول الشوط وعدد المراحل مع عامل أمان الإلتواء المطلوب. يوضح الجدول أدناه تأثير طول الشوط على مقاومة الانبعاج لأسطوانة نموذجية ثلاثية المراحل.

في مصنعنا، نستخدم برنامجًا متقدمًا للهندسة بمساعدة الكمبيوتر (CAE) لإجراء تحليل التواء كل أسطوانة هيدروليكية تلسكوبية نقوم بتصميمها. نقوم بتحسين القطر والتداخل لكل مرحلة لضمان قدرة الأسطوانة على تحمل الحمل المطلوب دون التواء. كما نقدم أيضًا إرشادات حول الحد الأقصى المسموح به لكل نموذج أسطوانة.

5. كيف يمكنك تحديد طول الحد المناسب لتطبيقك؟

يتطلب تحديد طول الشوط الصحيح للأسطوانة الهيدروليكية التلسكوبية إجراء تقييم منهجي لمتطلبات التطبيق الخاص بك. الخطوة الأولى هي تحديد مسافة السفر المطلوبة. هذه هي المسافة التي يجب أن يتحرك بها الحمل. الخطوة الثانية هي تحديد مساحة التثبيت المتاحة. هذه هي المساحة المتوفرة للأسطوانة عندما يتم سحبها بالكامل. الخطوة الثالثة هي تحديد القوة المطلوبة. هذا هو الحمل الذي يجب أن تتحركه الأسطوانة. الخطوة الرابعة هي تحديد عامل أمان الإبزيم المطلوب. هذا هو هامش الأمان ضد الإبزيم. الخطوة الخامسة هي تحديد تكوين الاسطوانة الذي يلبي هذه المتطلبات. يوفر الجدول أدناه دليلاً لاختيار طول الحد للتطبيقات الشائعة.

في Raydafon، يعمل مصنعنا مع عملائنا لتحديد طول الشوط وتكوين الأسطوانة المناسب لتطبيقهم. نحن نقدم البيانات الفنية والحسابات والتوصيات. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم رسومات تفصيلية للموافقة عليها.

6. ما هي معلمات المنتج الرئيسية من مصنعنا؟

يوفر الجدول التالي معلمات المنتج الرئيسية للأسطوانات الهيدروليكية التلسكوبية الخاصة بنا. تم تصميم هذه الأسطوانات لمجموعة واسعة من التطبيقات، بما في ذلك الشاحنات القلابة، وضاغطات النفايات، ومنصات العمل الجوية، والمكابس الهيدروليكية. يمكن لمصنعنا أيضًا إنتاج أسطوانات مخصصة لتلبية متطلبات محددة.

في مصنعنا، نقوم بتصنيع الأسطوانات الهيدروليكية التلسكوبية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص الشوط وعدد المراحل والتجويف والقضيب والتركيب والأختام لتناسب تطبيقك المحدد. يتضمن نظام مراقبة الجودة الخاص بنا فحص المواد الخام، والفحص أثناء العملية، والفحص النهائي قبل الشحن. هدفنا هو تزويد عملائنا بأسطوانات هيدروليكية تلسكوبية عالية الجودة تلبي متطلبات أدائهم.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: كيف يمكنني تحديد طول الحد المطلوب لطلبي؟

الإجابة: طول الشوط المطلوب هو المسافة التي يجب أن يقطعها الحمل. يتم تحديد ذلك من خلال هندسة الآلية. بالنسبة للشاحنة القلابة، فإن الشوط هو المسافة المطلوبة لرفع السرير إلى الزاوية المطلوبة. بالنسبة لمنصة العمل الجوية، فإن الشوط هو المسافة المطلوبة لرفع المنصة إلى الارتفاع المطلوب. يمكن لفريقنا الهندسي مساعدتك في حساب الحد المطلوب لتطبيقك المحدد.

السؤال 2: هل يمكن للأسطوانة التلسكوبية أن يكون لها شوط أطول من الأسطوانة ذات المرحلة الواحدة؟

الإجابة: نعم، يمكن للأسطوانة الهيدروليكية التلسكوبية تحقيق شوط أطول بكثير من الأسطوانة أحادية المرحلة التي لها نفس الطول المغلق. وذلك لأن المراحل تتداخل داخل بعضها البعض عند تراجعها. يمكن للأسطوانة التلسكوبية ثلاثية المراحل أن تحقق شوطًا يعادل 2-3 أضعاف شوط الأسطوانة أحادية المرحلة بنفس الطول المغلق. وهذا يجعل الأسطوانات التلسكوبية مثالية للتطبيقات التي تكون فيها مساحة التثبيت محدودة.

السؤال 3: ما هو الحد الأقصى لعدد المراحل المتاحة؟

الإجابة: في شركة Raydafon Technology Group Co.,Limited، نقوم بتصنيع أسطوانات هيدروليكية تلسكوبية تصل إلى خمس مراحل. يتم تحديد الحد الأقصى لعدد المراحل حسب الشوط المطلوب، ومساحة التثبيت المتاحة، ومتطلبات الإبزيم. تسمح المزيد من المراحل بضربة أطول في طول مغلق أقصر، ولكنها تزيد أيضًا من التعقيد والتكلفة.

السؤال 4: كيف يؤثر طول الشوط على تكلفة الأسطوانة التلسكوبية؟

الإجابة: تزداد تكلفة الأسطوانة الهيدروليكية التلسكوبية مع طول الشوط وعدد المراحل. تتطلب السكتة الدماغية الأطول المزيد من المواد والتصنيع الأكثر دقة. تتطلب المزيد من المراحل المزيد من الأختام، والمزيد من الآلات، والمزيد من وقت التجميع. تعتمد التكلفة أيضًا على معدل الضغط والمواد وتكوين التركيب. يمكن لمصنعنا تقديم عرض أسعار مفصل بناءً على متطلباتك المحددة.

السؤال 5: هل يمكن تخصيص طول السكتة الدماغية؟

الإجابة: نعم، يمكننا تخصيص طول السكتة الدماغية لتلبية متطلبات التطبيق المحددة الخاصة بك. يمكننا ضبط طول كل مرحلة وعدد المراحل لتحقيق السكتة الدماغية الإجمالية المطلوبة. يمكننا أيضًا تخصيص الطول المغلق، والتجويف، والقضيب، والتركيب. يمكن لفريقنا الهندسي العمل معك لتصميم أسطوانة هيدروليكية تلسكوبية تناسب تطبيقك تمامًا.

8. الاستنتاج

يعد طول الشوط هو العامل الأكثر أهمية في اختيار الأسطوانات الهيدروليكية التلسكوبية. فهو يحدد عدد المراحل، والطول المغلق، ومقاومة الالتواء، والأداء العام للأسطوانة. بالنسبة للمشترين، يعد فهم العلاقة بين طول الشوط وهذه العوامل أمرًا ضروريًا لتحديد الأسطوانة المناسبة لتطبيقها. في شركة Raydafon Technology Group Co.,Limited، يتمتع مصنعنا بالخبرة والمعدات اللازمة لتصنيع أسطوانات هيدروليكية تلسكوبية عالية الجودة بأطوال شوط تتراوح من 300 مم إلى 3000 مم. نحن نستخدم مواد عالية القوة، وتصنيعًا دقيقًا، واختبارًا صارمًا لضمان أن أسطواناتنا تقدم أداءً موثوقًا وعمر خدمة طويل.

سواء كنت تصمم شاحنة قلابة، أو ضاغطة نفايات، أو منصة عمل جوية، أو مكبسًا هيدروليكيًا، فإننا ندعوك إلى الاتصال بنا لمناقشة متطلباتك. يمكننا تقديم البيانات الفنية والعينات والحلول المخصصة. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا للشركات في جميع أنحاء العالم.

اتصل اليوم بشركة شركة مجموعة رايدافون للتكنولوجيا المحدودةلمناقشة متطلبات الأسطوانة الهيدروليكية التلسكوبية الخاصة بك واكتشاف كيف يمكن لأسطواناتنا أن تلبي طول الشوط واحتياجات الأداء الخاصة بك.
