Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

رايدافون / القسم الهيدروليكي

الشركة المصنعة للأسطوانة الهيدروليكية للرافعة الشوكية لتوريد OEM واستبدال ما بعد البيع والإصلاح الميداني

تنتج شركة Raydafon أسطوانات هيدروليكية للرافعات الشوكية للرافعات الشوكية الكهربائية والرافعات الشوكية ذات الاحتراق الداخلي والمعبئات ومعدات المستودعات. يتم تصنيع كل وحدة وفقًا للتجويف والشوط وقطر القضيب ونمط نهاية التوصيل المؤكد، ثم يتم اختبار الضغط عليها قبل أن تغادر خط التجميع، بحيث يمكن وضعها مباشرة على الشاحنة دون تعديل.

نحن نقوم بتوريد مصانع الآلات الكاملة، وشركات تكامل الأنظمة الهيدروليكية، وتجار قطع الغيار الإقليميين، ووحدات الخدمة المسؤولة عن المعدات الطرفية. يتم تصدير الأسطوانات إلى أوروبا وجنوب شرق آسيا وأمريكا الجنوبية، مما يغطي كلاً من المعدات الأصلية وطلب استبدال ما بعد البيع.

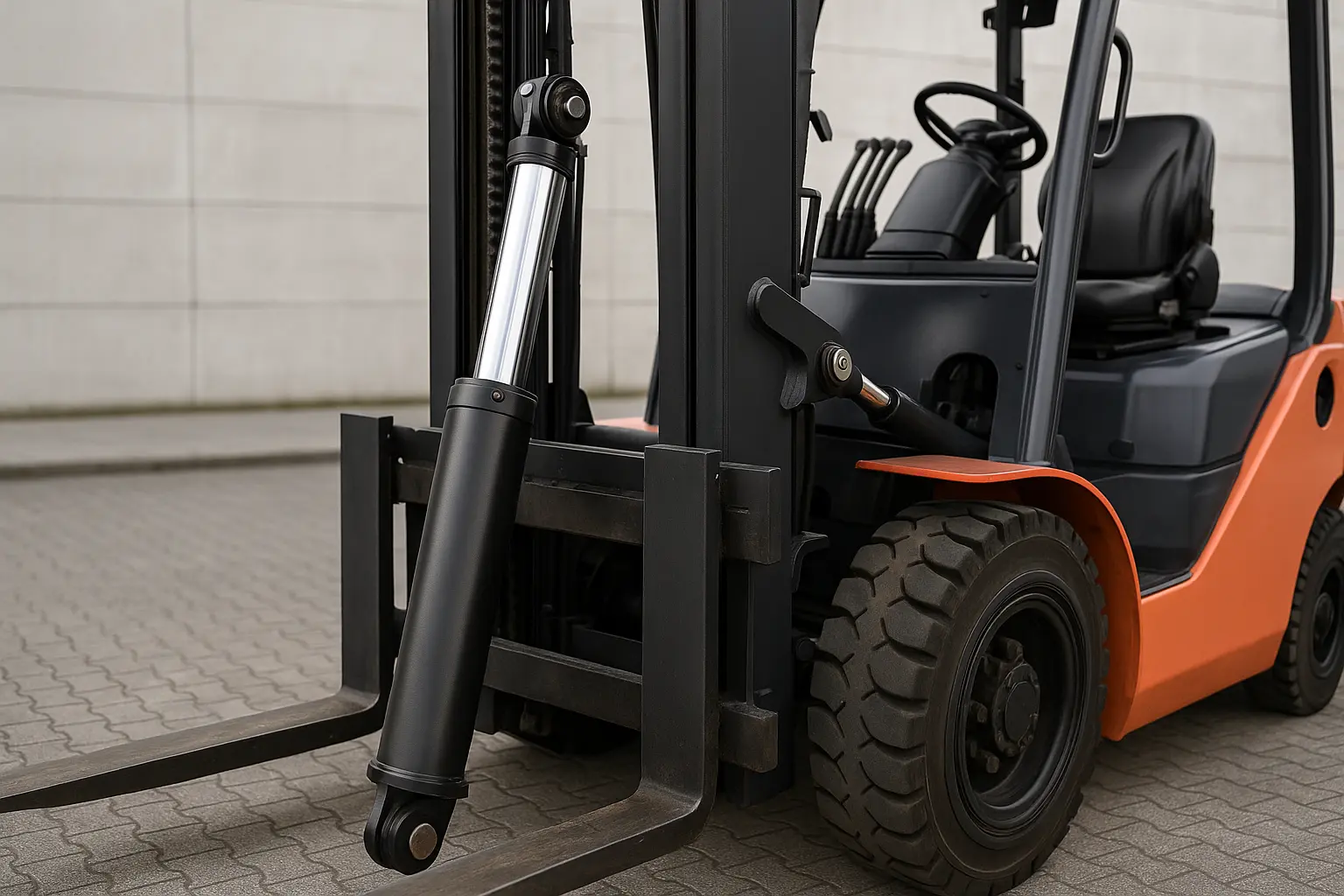

Forklift hydraulic cylinder manufactured by Raydafon
يتم إنتاج الأسطوانات الهيدروليكية للرافعة الشوكية بأبعاد رئيسية مُشكَّلة باستخدام الحاسب الآلي، ومختومة في عملية خاضعة للرقابة، ثم يتم اختبارها بالضغط قبل الإرسال.
1.5-18 طنتغطية حمولة الرافعة الشوكية
7-14 ميجا باسكالنطاق ضغط العمل
رفع / إمالةأنواع الوظائف القياسية
CNCالتحكم في البعد الرئيسي
تصنيع المعدات الأصلية / أوديإمالتخصيص القائم على الرسم
01

توريد الأسطوانات الهيدروليكية للرافعة الشوكية لآليات الإمالة والرفع والتحويل الجانبي

وظائف الرافعة الشوكية المختلفة تضع متطلبات مختلفة على الأسطوانة. أسطوانة الإمالة وأسطوانة الرفع وأسطوانة النقل الجانبي غير قابلة للتبديل - فكل منها يحتاج إلى التجويف والسكتة الدماغية ونسبة القضيب وهندسة التركيب الخاصة به لتناسب الصاري والحمل الذي يعمل به.

  • أسطوانات الميل للشوكة والتحكم في زاوية الصاري
  • أسطوانات الرفع لرفع وخفض الصاري
  • أسطوانات آلية التحول الجانبي
  • الحزم الهيدروليكية للرافعة الشوكية الكهربائية
  • اسطوانات رافعة شوكية ذات احتراق داخلي
  • معدات تكديس ومعدات مناولة المستودعات
  • تتحمل مخصصة والسكتة الدماغية على الرسم
  • استبدال أرقام الأجزاء الموجودة

ما الذي يحدد الاسطوانة الصحيحة

  • حمولةتحتاج الرافعات الشوكية من 1.5 طن إلى 18 طن إلى أحجام تجويف وسمك جدار مختلفة ماديًا.
  • وظيفةتنتج واجبات الإمالة والرفع والتحريك الجانبي اتجاهات حمل ودورات عمل مختلفة.
  • تصاعديجب أن تتطابق وصلات الدبوس الأمامي والخلفي أو الشفة أو المفصل مع الصاري والإطار.
  • بيئةيتطلب الغبار والرطوبة والتشغيل المتكرر تشطيبًا مناسبًا للقضيب ودرجة الختم.

المكونات الرئيسية مصنوعة من سبائك الفولاذ عالية القوة، مع طلاء سطح القضيب بالكهرباء أو معالجته بالكروم الصلب لمقاومة التآكل والتآكل. والنتيجة هي حركة سلسة، واستجابة سريعة، وإغلاق مستقر في ظل التشغيل اليومي المتكرر، وليس فقط خلال الأسبوع الأول بعد التثبيت.

02

كيفية إعادة بناء أسطوانة هيدروليكية للرافعة الشوكية

إن إعادة بناء الأسطوانة الهيدروليكية للرافعة الشوكية لا يقتصر على مجرد فك الغطاء النهائي واستبدال الحلقة المطاطية. تتكون العملية من خمس مراحل وكل مرحلة مهمة – تخطي خطوة وسوف تتسرب الوحدة مرة أخرى خلال أيام من العودة إلى الخدمة.

  1. خفض الضغط وإزالة الاسطوانة حرر ضغط النظام وافصل الخطوط الهيدروليكية وأزل الأسطوانة من الشاحنة. قم بفك مسامير الغطاء النهائي باستخدام مفتاح ربط واسحب مجموعة قضيب المكبس للخارج ببطء، مع الحرص على عدم خدش تجويف الأسطوانة. إذا كان هناك الكثير من الزيت بالداخل، قم بتصفيته وتنظيفه قبل المتابعة.
  2. فحص كل مكون تمت إزالته افحص المكبس والقضيب وحلقات الختم واحدة تلو الأخرى بحثًا عن التشوه أو التآكل أو فقدان الحافة أو الصدأ. يمكن أن تكون علامة التآكل الوحيدة هي مصدر التسرب، لذا لا تخطي الفحص الدقيق.
  3. استبدل جميع الأختام القديمة أو التالفة تأكيد المواصفات قبل التركيب. تستخدم بعض الأسطوانات أختامًا مدمجة، وسيؤدي تثبيتها في الاتجاه الخاطئ إلى فشل فوري بغض النظر عن مدى جودة تنفيذ بقية عملية إعادة البناء.
  4. إعادة التجميع بالترتيب الأصلي قم بتثبيت قضيب المكبس برفق وحافظ على محاذاة المحور المركزي طوال الوقت. إذا لم يتم توسيط القضيب بشكل صحيح، فحتى الأسطوانة المعاد بناؤها بشكل صحيح سوف تتسرب خلال أيام قليلة من التشغيل.
  5. اختبار الضغط قبل التجديد قم بتركيب الأسطوانة المجمعة على معدات اختبار الضغط وتحقق من عدم وجود تسرب داخلي أو تشويش. فقط بعد اجتياز الاختبار يجب تثبيته مرة أخرى على الرافعة الشوكية.
Forklift hydraulic cylinder rebuild process
إن الفحص واستبدال الختم وإعادة التجميع الصحيح هو السبب وراء معظم نجاح إعادة البناء - ويؤكد ذلك اختبار الضغط.

عندما لا يستحق إعادة البناء ذلك

إذا تم ثني قضيب المكبس أو تم إصابة تجويف الأسطوانة بشكل خطير، فلن تتم عملية إعادة البناء. الاستبدال هو الطريق الأكثر اقتصادا. توفر Raydafon مجموعة كاملة من الأسطوانات الهيدروليكية للرافعة الشوكية وقطع الغيار، بالإضافة إلى مجموعات الإصلاح عند الطلب - وهي مناسبة لمصلحي الرافعات الشوكية ومهندسي المعدات الذين يحتاجون إلى إعادة الشاحنة إلى الخدمة في نفس اليوم.

03

كيفية إزالة اسطوانة هيدروليكية من رافعة شوكية

يحدد تسلسل الإزالة وتفاصيل المعالجة ما إذا كانت المهمة تستغرق عشرين دقيقة أو تؤدي إلى إتلاف المكونات المحيطة. المراحل الأربع أدناه هي الإجراء القياسي الذي يتبعه شركاء الخدمة لدينا.

الافراج عن الضغط قم بإيقاف تشغيل الرافعة الشوكية واترك النظام الهيدروليكي يخفض الضغط بشكل طبيعي. انتظر عدة دقائق للتأكد من تفريغ كل الضغط قبل لمس أي اتصال.
افصل خطوط الزيت قم بلف الوصلة بقطعة قماش لالتقاط الزيت المتبقي، ثم قم بإزالة خرطوم الضغط العالي من الأسطوانة، ثم ضع علامة عليه حتى يمكن إعادة توصيله في الموضع الصحيح.
قم بإزالة دبابيس التثبيت أو البراغي يتم توصيل الأسطوانة عادةً بالصاري أو الإطار بواسطة المسامير الأمامية والخلفية. حدد موقع الدبوس، وقم بإزالة أي حلقات احتجاز أولًا، ثم قم بفك المسامير أو إزالة البراغي.
ارفع الاسطوانة للخارج جسم الاسطوانة ثقيل. استخدم شخصين أو حمالة، وتجنب الاصطدام بالهيكل المحيط، وحافظ على فم الأسطوانة متجهًا لأعلى حتى لا ينسكب الزيت المتبقي.

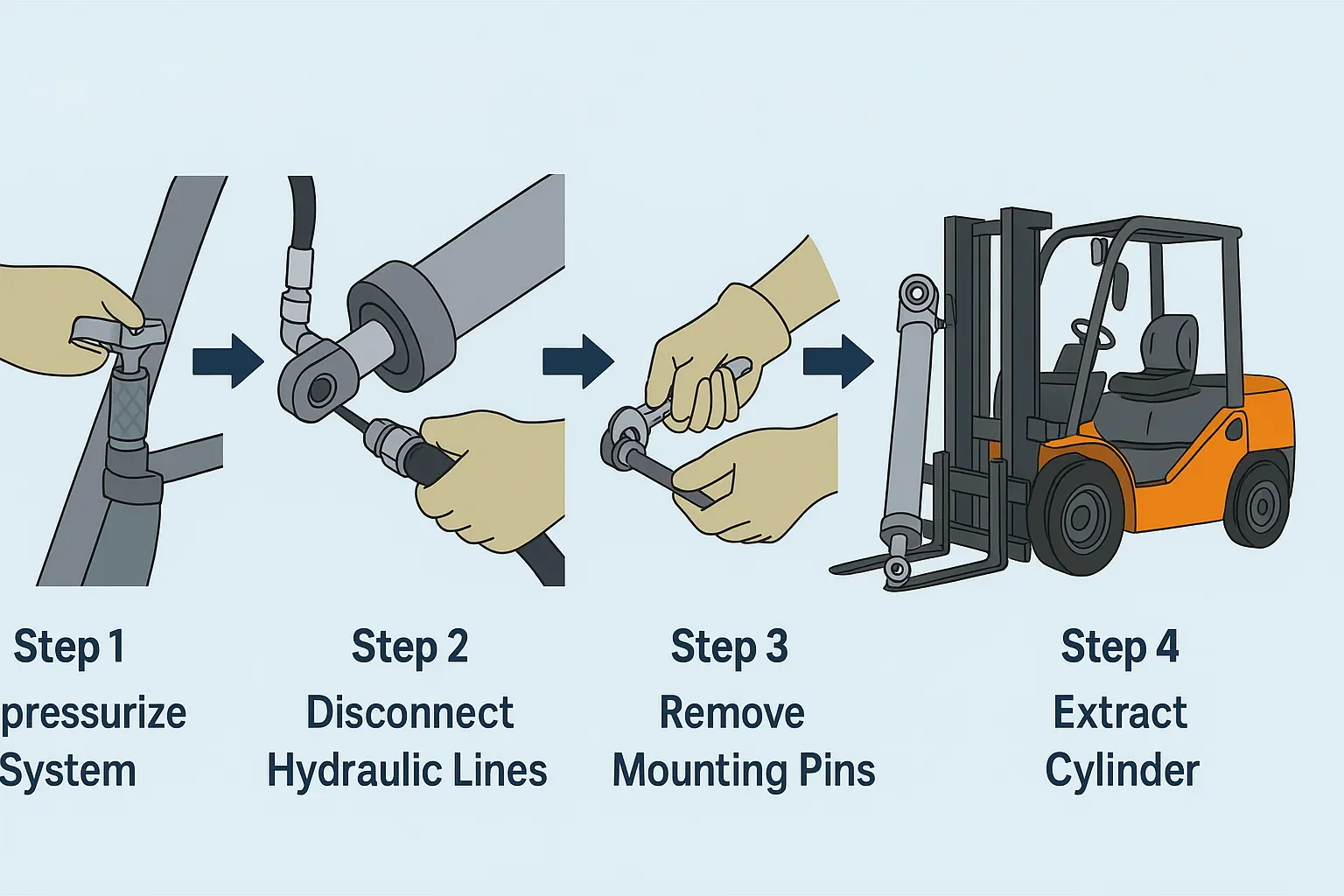

Removing a hydraulic cylinder from a forklift
بمجرد إزالته، قم بإغلاق منفذ الزيت على الفور لإبعاد الغبار ومنع الصدأ أثناء التخزين أو النقل.

بعد إخراج الأسطوانة من الشاحنة، قم بإغلاق منفذ الزيت على الفور. توفر Raydafon منتجات الأسطوانات الهيدروليكية ومجموعات الختم المطابقة لمجموعة واسعة من نماذج الرافعات الشوكية، بحيث يمكن للمستخدمين استعادة تشغيل المعدات بسرعة بدلاً من انتظار الأجزاء المخصصة.

04

من نحن العرض

القناة 01

الشركات المصنعة للرافعات الشوكية

تطوير OEM وODM وفقًا لرسومات الماكينات والمتطلبات الفنية، بما في ذلك الرافعة الشوكية الخاصة والتكوينات المتطورة.

القناة 02

تكامل النظام الهيدروليكي

يتوافق إمداد الأسطوانات مع تصميم الحزمة الهيدروليكية، مع تأكيد الرسم ومراجعة العينة وجدولة التسليم.

القناة 03

وحدات الخدمة والصيانة

الأسطوانات البديلة ومجموعات الإصلاح لصيانة المعدات الطرفية، مع الاستجابة السريعة لمتطلبات الإشعار القصير.

05

عن ريدفون

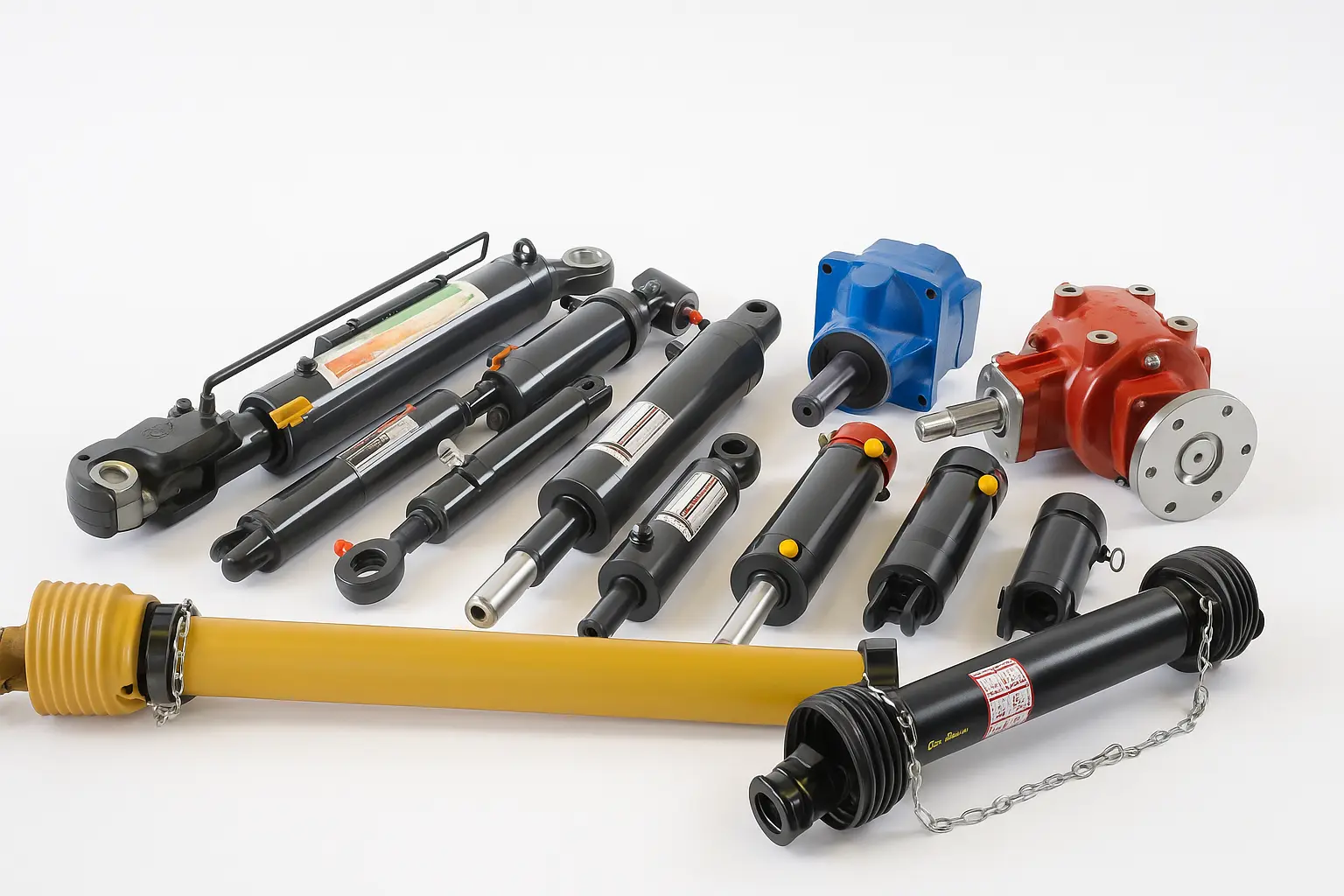

Raydafon hydraulic cylinder factory
تقوم شركة Raydafon بتصنيع الأسطوانات الهيدروليكية للرافعات الشوكية والرافعات المتنقلة وشاحنات القمامة ومركبات العمل الجوي وغيرها من المركبات الخاصة.

Raydafon هي شركة مصنعة تركز على حلول الأنظمة الهيدروليكية وأنظمة النقل. نحن لا نعتمد على اللغة الترويجية - فنحن نبني المنتجات بشكل ثابت ونترك الجودة الموثوقة هي التي تتولى إدارة الأعمال. على مر السنين، ركزنا على تطوير وإنتاج الأسطوانات الهيدروليكية، مع مجموعة واسعة من النماذج والتكيف المرن لآلات البناء وتطبيقات المركبات الخاصة.

بالإضافة إلى الأسطوانات الهيدروليكية للرافعة الشوكية، فإن مجموعة منتجاتنا تغطي الأسطوانات الهيدروليكية للرافعات المتنقلة، والأسطوانات الهيدروليكية لشاحنات القمامة والأسطوانات الهيدروليكية لمركبات العمل الجوي، وكلها تستخدم مواد عالية القوة ومعالجة دقيقة للعمل بثبات تحت ظروف عمل عالية الضغط وعالية التردد.

إلى جانب الأسطوانات الهيدروليكية، توفر Raydafon خط إنتاج كامل لنقل الطاقة بما في ذلكمهاوي PTO, علب التروس الزراعية, التروس الدقيقةوعلب التروس الكوكبية. يمكن لمصنعي الماكينات بالكامل والمصلحين وتجار قطع الغيار الحصول على مكونات متعددة من مورد واحد، مما يؤدي إلى التخلص من أعمال التنسيق المكررة.

06

الأسئلة الشائعة حول الأسطوانات الهيدروليكية للرافعة الشوكية

ما هي المعلومات التي أحتاج إلى تقديمها للحصول على الاقتباس؟

أرسل حمولة الرافعة الشوكية ووظيفة الأسطوانة (الرفع أو الإمالة أو النقل الجانبي) والتجويف وقطر القضيب والسكتة الدماغية ونمط نهاية التوصيل وأبعاد التركيب وضغط العمل. يعمل الرسم أو الصورة النموذجية أو رقم الجزء الموجود على تسريع عملية التأكيد بشكل كبير.

هل يمكنك توفير بديل لأسطوانة الرافعة الشوكية الموجودة؟

نعم. أرسل رقم الجزء الأصلي أو الرسم المقاس وسنقوم بتأكيد المطابقة. هذا هو الطريق الأكثر شيوعًا لطلب استبدال ما بعد البيع.

هل تقومون بتوريد مجموعات الإصلاح وكذلك الأسطوانات الكاملة؟

نعم. يمكن توفير أدوات الإصلاح وفقًا لمتطلبات العملاء، وهو أمر مفيد لمصلحي الرافعات الشوكية ومهندسي المعدات الذين يحتاجون إلى إصلاح الشاحنة في الموقع.

ما هو الضغط الذي تعمل به هذه الأسطوانات؟

تعمل الأسطوانات الهيدروليكية للرافعة الشوكية عادةً في نطاق 7-14 ميجا باسكال اعتمادًا على حمولة الرافعة الشوكية ووظيفتها. يتم اختبار ضغط كل أسطوانة قبل الشحن للتأكد من الأداء عند التصنيف المحدد.

ما هي المعالجة السطحية المستخدمة على قضيب المكبس؟

المكونات الرئيسية مصنوعة من سبائك فولاذية عالية القوة مع سطح القضيب مطلي بالكهرباء أو معالج بالكروم الصلب لمقاومة التآكل والتآكل، ومناسب للتشغيل المتكرر وبيئات العمل القاسية.

هل تدعم أنماط التجويف والسكتة والاتصال المخصصة؟

نعم. نحن نوفر حلولًا مخصصة بأقطار أسطوانات وأشواط وأنماط نهاية توصيل مختلفة تتوافق مع طراز الرافعة الشوكية المحدد وكثافة التشغيل، بما في ذلك مشاريع OEM وODM.

اطلب عرض أسعار للأسطوانة الهيدروليكية للرافعة الشوكية

أرسل نموذج الرافعة الشوكية ووظيفة الأسطوانة والتجويف والسكتة الدماغية وتفاصيل التركيب. سوف تقوم Raydafon بتأكيد المواصفات وإرجاع عرض الأسعار مع المهلة الزمنية - سواء كنت شركة مصنعة للرافعة الشوكية، أو شركة تكامل الأنظمة الهيدروليكية، أو وحدة الصيانة.

View as

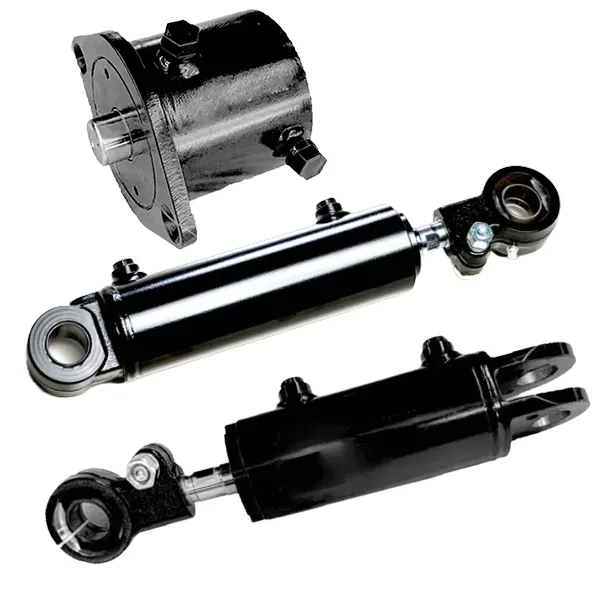

اسطوانة إمالة الرافعة الشوكية

اسطوانة إمالة الرافعة الشوكية

أسطوانة إمالة الرافعة الشوكية Raydafon عبارة عن أسطوانة هيدروليكية مصممة خصيصًا للتحكم في إمالة صاري الشوكة على الرافعات الشوكية 1.5-18 طن. مصنوع من الفولاذ عالي القوة مع مكبس متطابق وجسم أسطوانة وقضيب ومجموعة مانعة للتسرب. ضغط العمل 7-14 ميجا باسكال، لا يوجد تقلبات في الضغط تحت الحمل. قطر التجويف القياسي 60-100 مم، قطر القضيب 25-40 مم، الشوط 32-193 مم. يسمح التثبيت اللولبي واتصال حلقة الاحتفاظ باستبدال ختم الزيت في دقائق دون إزالة الصاري. مناسبة لعمليات المستودعات والمصانع والموانئ. تتوفر مسافة التجويف والسكتة والتثبيت المخصصة للعلامات التجارية للرافعات الشوكية OEM. موك 50 وحدة، 25-35 يوما مهلة بالجملة. أرسل نموذج الرافعة الشوكية ومتطلبات التجويف/الشوط والكمية لعرض الأسعار.

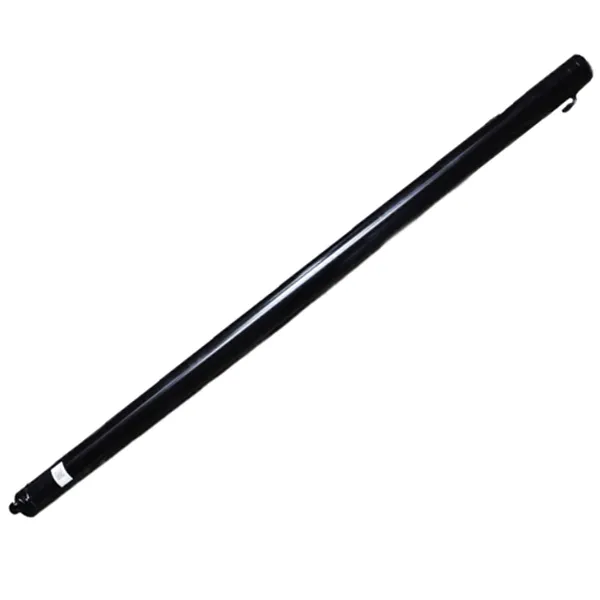

اسطوانة الرفع الشوكية

اسطوانة الرفع الشوكية

أسطوانة الرفع الشوكية Raydafon هي مكون الرفع الرأسي المثبت على الصاري الذي يرفع ويخفض عربة الشوكة. مصنوع من الفولاذ عالي القوة مع مكبس مطابق وهيكل حلقة مانعة للتسرب محسّن. تغطي النماذج القياسية التجويف Φ56-60 مم، والقضيب Φ45 مم، والسكتة الدماغية 1500-1505 مم وضغط العمل 17.5-18.1 ميجا باسكال. تشتمل النماذج المتقدمة على جهاز عازل يمنع الصدمات القوية عند الضربة الكاملة، مما يحمي كلاً من الحمولة وهيكل الصاري. متوافق مع الرافعات الشوكية الكهربائية والديزل. خمسة نماذج قياسية من N30M300 إلى A2A35M300، التجويف والشوط المخصصان متاحان لتصنيع المعدات الأصلية. موك 50 وحدة، 25-35 يوما مهلة بالجملة. أرسل نموذج الرافعة الشوكية ومتطلبات السكتة الدماغية والكمية لعرض الأسعار.
بصفتها الشركة المصنعة والمورد والمورد الموثوق بها في الصين ، فقد مرر منتجاتنا شهادة CE. إذا كنت ترغب في شراء منتجات عالية الجودة ، يرجى الاتصال بنا.
