اسطوانة الرفع الشوكية
  • اسطوانة الرفع الشوكيةاسطوانة الرفع الشوكية
  • اسطوانة الرفع الشوكيةاسطوانة الرفع الشوكية

اسطوانة الرفع الشوكية

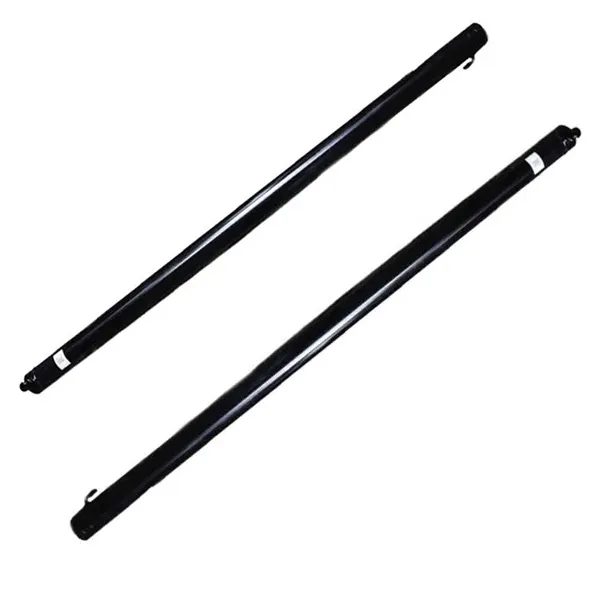

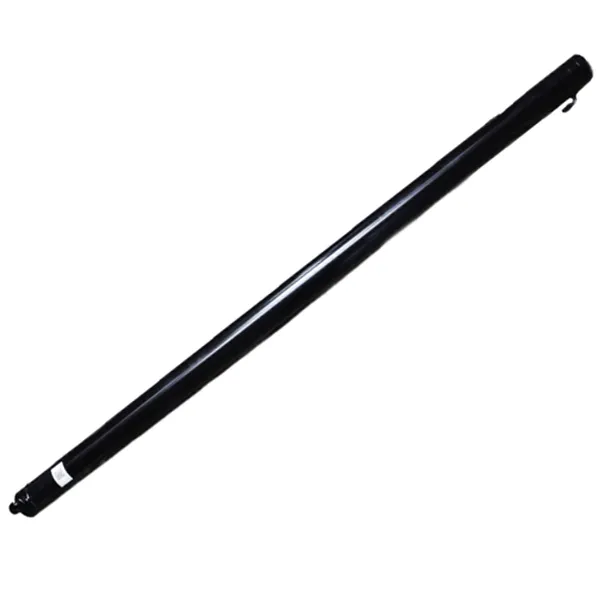

أسطوانة الرفع الشوكية Raydafon هي مكون الرفع الرأسي المثبت على الصاري الذي يرفع ويخفض عربة الشوكة. مصنوع من الفولاذ عالي القوة مع مكبس مطابق وهيكل حلقة مانعة للتسرب محسّن. تغطي النماذج القياسية التجويف Φ56-60 مم، والقضيب Φ45 مم، والسكتة الدماغية 1500-1505 مم وضغط العمل 17.5-18.1 ميجا باسكال. تشتمل النماذج المتقدمة على جهاز عازل يمنع الصدمات القوية عند الضربة الكاملة، مما يحمي كلاً من الحمولة وهيكل الصاري. متوافق مع الرافعات الشوكية الكهربائية والديزل. خمسة نماذج قياسية من N30M300 إلى A2A35M300، التجويف والشوط المخصصان متاحان لتصنيع المعدات الأصلية. موك 50 وحدة، 25-35 يوما مهلة بالجملة. أرسل نموذج الرافعة الشوكية ومتطلبات السكتة الدماغية والكمية لعرض الأسعار.
Raydafon · الشركة المصنعة لتصنيع المعدات الأصلية في الصين

أسطوانة رفع شوكية مخصصة للرافعات الشوكية الكهربائية والديزل - شوط 1500 مم، العرض المباشر من OEM

أسطوانة الرافعة الشوكية هي أسطوانة هيدروليكية عمودية مثبتة على الصاري والتي ترفع وتخفض عربة الشوكة. تقوم Raydafon بتصنيعها من الفولاذ عالي القوة مع مكبس مطابق وهيكل حلقة مانعة للتسرب محسّن يقلل من تسرب الزيت وتآكله. تشتمل الطرازات المتقدمة على جهاز عازل يمنع الصدمات القوية عند الضربة الكاملة، مما يحمي البضائع الهشة ويقلل من تآكل الصاري.

متوافق مع الكهرباء والديزل
ضغط العمل 17.5-18.1 ميجا باسكال
تتحمل ΦD Φ56 إلى Φ60 ملم
قضيب Φd Φ45 ملم
السكتة الدماغية س 1500-1505 ملم
وزن الوحدة 32.6-50 كجم
عمودي مقابل أفقي

أسطوانة الرفع مقابل أسطوانة الإمالة - ما الذي تفعله أسطوانة الرفع فعليًا

المحور العمودي

رفع الاسطوانة(هذا المنتج)

  • حركةعمودي لأعلى ولأسفل
  • وظيفةيرفع ويخفض عربة الشوكة
  • نطاق السكتة الدماغية1500-1505 ملم قياسي
  • تصاعدتم تركيبها داخل قضبان الصاري
  • جهاز المخزن المؤقتمتوفر في الموديلات المتقدمة
المحور الأفقي

اسطوانة الميل

  • حركةالميل إلى الأمام والخلف
  • وظيفةيغير زاوية الصاري والشوكة
  • نطاق السكتة الدماغية32-193 ملم
  • تصاعدتعلق على محور قاعدة الصاري
  • جهاز المخزن المؤقتليس مطلوبا عادة
عرض أسطوانة إمالة الرافعة الشوكية →

تعمل كلا الأسطوانتين معًا خلال دورة الرفع والوضع: يقوم المشغل بإمالة الصاري لتسوية الحمولة، ثم يرفع العربة باستخدام أسطوانة الرفع. إن مطابقة الأسطوانتين من نفس المصنع تحافظ على اتساق الاستجابة الهيدروليكية وتبسيط مخزون قطع الغيار. النطاق الكامل مدرج فيرافعة شوكية اسطوانة هيدروليكيةفئة.

خمسة نماذج قياسية – جدول المواصفات الكاملة

تشترك جميع الطرازات الخمسة في نفس الهيكل الفولاذي عالي القوة وبنية حلقة الختم المتطابقة. اختر النموذج الذي يتوافق مع صاري الرافعة الشوكية ومسافة التثبيت، أو أرسل رسم OEM الخاص بك للحصول على تصميم مخصص.

رقم الرسم تتحمل ΦD قضيب Φd السكتة الدماغية س ثَبَّتَ. ل ضغط ميناء وزن
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 ميجا باسكال جي1/2 32.6 كجم
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 ميجا باسكال م22×1.5 36 كجم
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 ميجا باسكال م22×1.5 41 كجم
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 ميجا باسكال جي1/2 46 كجم
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 ميجا باسكال م22×1.5 50 كجم

لا يمكن أن تتطابق مع مسافة التثبيت الخاصة بك؟ أرسل رقم رسم OEM أو عينة فعلية. تقوم شركة Raydafon بالهندسة العكسية، وتنتج عينة وتقتبس الدفعة على نفس الرسم. للتعرف على مجموعة الأسطوانات الهيدروليكية الأوسع المستخدمة في الآلات المتنقلة الأخرى، راجعاسطوانة هيدروليكيةفئة.

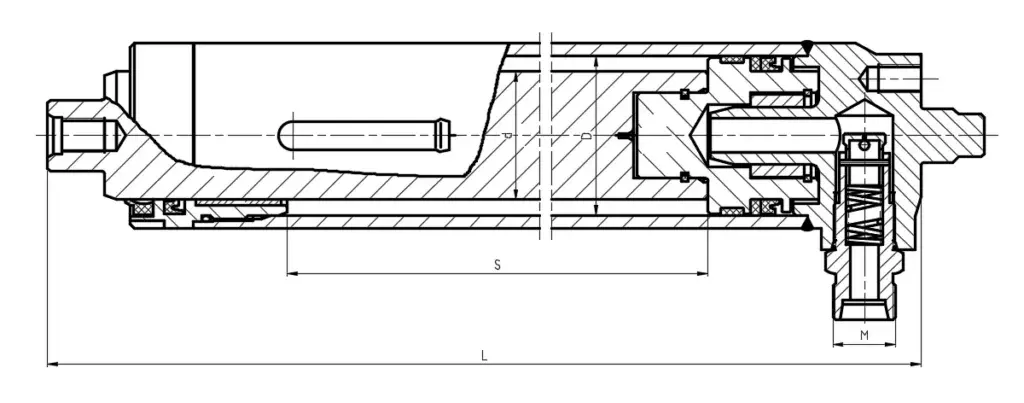

رسومات الأبعاد

Forklift lift cylinder dimension drawing
نظرة عامة على التثبيت - نمط التثبيت وواجهة التجويف/القضيب وموضع المنفذ
Forklift lift cylinder product detail
تفاصيل المنتج - هيكل حلقة الختم ومجموعة المكبس
Forklift lift cylinder application photo
التطبيق — مثبت على سارية رافعة شوكية عاملة
التصميم الهندسي

أربع نقاط تصميم تعمل على إطالة عمر الأسطوانة

01

جسم فولاذي عالي القوة

تعتبر مقاومة التآكل ومقاومة المعالجة من المتطلبات الأساسية. في الشاحنات ذات الاستخدام الثقيل التي تعمل بدورات يومية، يظهر سطح الأسطوانة القليل من التآكل المرئي بعد الخدمة الممتدة.

02

المكبس المتطابق وحلقة الختم

تتم مطابقة هندسة المكبس وملف حلقة الختم كمجموعة. بعد تحسين هيكل حلقة الختم، تنخفض أخطاء تسرب الزيت بشكل كبير - أبلغ أحد العملاء عن انخفاض عدد مرات الصيانة إلى النصف تقريبًا.

03

التحكم في الرفع سريع الاستجابة

تستجيب الأسطوانة فورًا لإدخال الرافعة. يمكن للمشغلين التحرك بسرعة عند الرفع العاجل أو إبطاء السرعة لتحديد الموقع بدقة على البضائع الهشة - بدون تأخير أو قفز.

04

جهاز عازل على الموديلات المتقدمة

يعمل المخزن المؤقت لنهاية الشوط على إبطاء المكبس عندما تصل الشوكة إلى قمة الصاري. لا يوجد تأثير قوي ولا اهتزاز — وهذا يحمي البضائع الهشة ويقلل من التآكل الهيكلي على الصاري.

مزايا اسطوانات الرافعة الشوكية Raydafon

  • A
    متوافق مع الرافعات الشوكية الكهربائية والديزل

    تغطي النماذج الخمسة القياسية معظم صواري الرافعات الشوكية. تتوافق مسافات التثبيت من 1658 ملم إلى 1808 ملم مع شاحنات المستودعات والخدمات اللوجستية المشتركة.

  • B
    ضغط مستقر في ظل دورات مستمرة

    تصنيف 17.5-18.1 ميجا باسكال. تحافظ مجموعة المكبس والختم المتطابقة على ثبات الضغط عبر دورات تصاعدية متكررة دون أي انحراف.

  • C
    انخفاض تسرب النفط، وانخفاض التآكل

    هيكل الختم الأمثل يقلل من التسرب في المستودعات المتربة والبيئات الرطبة. انخفاض وتيرة الصيانة يقلل بشكل مباشر من تكلفة التشغيل.

  • D
    حماية الجهاز العازلة

    تعمل الموديلات المتقدمة على إبطاء المكبس عند نهاية الشوط، مما يمنع التأثير الشديد على البضائع الهشة ويقلل من تآكل الصاري والأسطوانة نفسها.

  • E
    دعم صانعي القطع الأصلية

    إرسال العلامة التجارية للرافعة الشوكية والطراز أو رقم الرسم. تقوم Raydafon بالهندسة العكسية، وتأخذ عينات وتقتبس مجموعة مخصصة على نفس الرسم.

  • F
    توريد المصنع مباشرة

    تم إنتاجه في مصنع Raydafon الخاص في نينغبو. يتعامل العملاء مباشرة مع الشركة المصنعة، مع استجابة سريعة لما بعد البيع وجودة ثابتة للدفعة.

حيث يتم استخدام اسطوانات الرافعة الشوكية

تحميل وتفريغ المستودعات

تحميل الحاويات واختيار البليت ونقل الرف. يعمل التحكم سريع الاستجابة في الرفع على تسريع عملية التعامل مع أحمال المنصات القياسية.

عمليات رفع المصنع

الأحمال الصناعية الثقيلة أو غير المنتظمة حيث يحتاج المشغل إلى التحكم الدقيق في الارتفاع في أعلى الصاري للتكديس.

دوران الموانئ والخدمات اللوجستية

بيئات الدورة الثقيلة المستمرة. يحافظ جهاز المخزن المؤقت والأختام منخفضة التآكل على تشغيل الأسطوانة خلال آلاف الدورات في كل نوبة عمل.

ما بعد البيع وقطع الغيار

تجار الرافعات الشوكية وموردو خدمات ما بعد البيع الذين يحتاجون إلى أسطوانة رفع موثوقة ومكافئة لمصنعي المعدات الأصلية لنماذج الشاحنات الشهيرة. المخزون والإنتاج المخصص متاحان.

ورقة مواصفات الطلب

التوافق
الرافعات الشوكية الكهربائية والديزل
ضغط العمل
17.5-18.1 ميجا باسكال
قطر التجويف
Φ56 إلى Φ60 ملم
قطر القضيب
Φ45 ملم
سكتة دماغية
1500 إلى 1505 ملم
مسافة التثبيت
1658 إلى 1808 ملم
وزن الوحدة
32.6 إلى 50 كجم
المنفذ / الواجهة
جي1/2، م22×1.5
جهاز المخزن المؤقت
متوفر في الموديلات المتقدمة للتوقف الكامل للسكتة الدماغية بدون تأثير
ختم
هيكل حلقة الختم الأمثل لتقليل تسرب الزيت وتآكله
التخصيص
التجويف المخصص والسكتة الدماغية ونوع المنفذ وتغليف OEM والملصق الخاص
موك
50 وحدة لكل نموذج
المهلة السائبة
25-35 يومًا بعد الموافقة على الإيداع والسحب
أساس الاقتباس
نموذج الرافعة الشوكية والحمولة، والسكتة الدماغية المطلوبة، وحجم المنفذ، والكمية، وميناء الوجهة

كيف يتحرك طلبك عبر ريدفون

01

ملخص التطبيق

إرسال العلامة التجارية للرافعة الشوكية والطراز والحمولة والسكتة الدماغية المطلوبة وحجم المنفذ والكمية ومنفذ الوجهة.

02

اختيار النموذج

يؤكد Raydafon ما إذا كان الطراز القياسي (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) مناسبًا، أو إذا كانت هناك حاجة إلى تصميم مخصص.

03

الموافقة على العينة والرسم

بالنسبة للبنيات المخصصة، تقوم Raydafon بإجراء هندسة عكسية لجزء OEM، وتنتج عينة، وتؤكد التجويف والشوط ومسافة التثبيت وأبعاد المنفذ مع المشتري.

04

تصنيع الجسم والقضيب

تم شحذ جسم الأسطوانة الفولاذية عالية القوة ليتحملها. قضيب المكبس مطلي بالكروم الصلب لمقاومة التآكل.

05

ضبط التجميع والعازلة

يتم تجميع المكبس والأختام وجلبة التوجيه وجهاز العازلة. يتم ضبط السكتة الدماغية العازلة بحيث يكون التوقف خاليًا من التأثير عند الضغط المقدر.

06

التعبئة والشحن

يتم تعبئة الأسطوانات في أغلفة خشبية مع زيت مضاد للصدأ وأغطية نهاية واقية. يتم الشحن عن طريق البحر أو الجو أو السريع مع قائمة التعبئة والفاتورة وتقرير التفتيش.

التوثيق ودعم الجودة

  • ✓
    شهادة المواد

    شهادة مادة جسم الأسطوانة والقضيب، وورقة بيانات مركب الختم المقدمة مع كل شحنة.

  • ✓
    تقرير اختبار الضغط

    تم اختبار ضغط كل أسطوانة عند الضغط المقدر قبل التعبئة. يتم تسجيل التسرب ونعومة السكتة الدماغية وتركيب المنفذ.

  • ✓
    سجل التفتيش الأبعاد

    يتم تسجيل التجويف والقضيب والشوط ومسافة التثبيت وأبعاد المنفذ وفقًا للمواصفات المطلوبة أو رسم العميل.

  • ✓
    تعبئة الصادرات

    علبة خشبية مع زيت مضاد للصدأ وأغطية نهاية واقية. دفعات كبيرة من الأسطوانات مربوطة ومربوطة للشحن البحري.

الأسئلة المتداولة

ما هي اسطوانة الرافعة الشوكية؟

أسطوانة الرافعة الشوكية هي أسطوانة هيدروليكية عمودية مثبتة على الصاري والتي ترفع وتخفض عربة الشوكة. إنه يحول الضغط الهيدروليكي إلى حركة خطية على طول المحور الرأسي، وهو أحد الأسطوانات الهيدروليكية الثلاثة الأساسية الموجودة في الرافعة الشوكية جنبًا إلى جنب مع أسطوانة الإمالة وأسطوانة التوجيه.

ما الفرق بين أسطوانة الرفع وأسطوانة الإمالة؟

تتحرك أسطوانة الرفع عموديًا وتتحكم في ارتفاع عربة الشوكة. تتحرك أسطوانة الإمالة أفقيًا وتتحكم في الزاوية الأمامية والخلفية للصاري. كلاهما يعملان معًا عند رفع الحمولة أو وضعها. تقوم شركة Raydafon بإنتاج كليهما، ويتم إدراج أسطوانة الإمالة بشكل منفصل على الموقع.

ما هو ضغط العمل الذي تتعامل معه هذه الأسطوانة؟

اعتمادًا على الطراز، يبلغ ضغط العمل 17.5 ميجا باسكال أو 18.1 ميجا باسكال. تتوافق أبعاد التجويف والقضيب مع نطاق الضغط هذا، وبالتالي تحافظ الأسطوانة على استقرار الضغط في ظل دورات الرفع المستمرة.

ما هي المواد والأختام المستخدمة؟

جسم الأسطوانة وقضيب المكبس مصنوعان من الفولاذ عالي القوة. تستخدم مجموعة الختم مركبًا مقاومًا للتآكل مع هيكل حلقة الختم الأمثل. هذا الهيكل يقلل من تسرب الزيت وتآكله، مما يزيد من عمر الخدمة في المستودعات المتربة أو البيئات الرطبة.

ما هو جهاز المخزن المؤقت ولماذا يهم؟

في موديلات رايدافون المتقدمة، تحتوي الأسطوانة على جهاز عازل في نهاية الشوط. عندما تصل الشوكة إلى أعلى الصاري، يقوم المخزن المؤقت بإبطاء المكبس بحيث لا يكون هناك "رنين" أو اهتزاز قوي. وهذا يحمي البضائع الهشة ويقلل من التآكل الناتج عن الصاري والأسطوانة نفسها.

ما هي الرافعات الشوكية المتوافقة معها؟

تغطي النماذج الخمسة القياسية تطبيقات الرافعات الشوكية الكهربائية والديزل الشائعة. تتراوح مسافة التثبيت من 1658 مم إلى 1808 مم، لذا فإن معظم الصواري القياسية لديها نموذج مطابق. بالنسبة لصواري OEM أو الشاحنات القديمة، يدعم Raydafon التجويف المخصص، والشوط، ومسافة التثبيت.

ما هو موك والمهلة الزمنية؟

موك هو 50 وحدة لكل نموذج. المهلة الإجمالية هي 25-35 يومًا بعد الموافقة على الإيداع والسحب، اعتمادًا على مدى تعقيد النموذج وكمية الطلب.

كيف يمكنني طلب عرض أسعار؟

أرسل نموذج الرافعة الشوكية والحمولة والسكتة الدماغية المطلوبة وحجم المنفذ والكمية ومنفذ الوجهة. ستؤكد Raydafon النموذج أو تصمم بنية مخصصة، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.

هل أنت جاهز للحصول على أسطوانات الرفع الشوكية المخصصة؟

أرسل نموذج الرافعة الشوكية والحمولة والسكتة الدماغية المطلوبة وحجم المنفذ وكمية الطلب. ستؤكد Raydafon النموذج القياسي أو تصمم بنية مخصصة، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
