اسطوانة إمالة الرافعة الشوكية
  • اسطوانة إمالة الرافعة الشوكيةاسطوانة إمالة الرافعة الشوكية
  • اسطوانة إمالة الرافعة الشوكيةاسطوانة إمالة الرافعة الشوكية
  • اسطوانة إمالة الرافعة الشوكيةاسطوانة إمالة الرافعة الشوكية

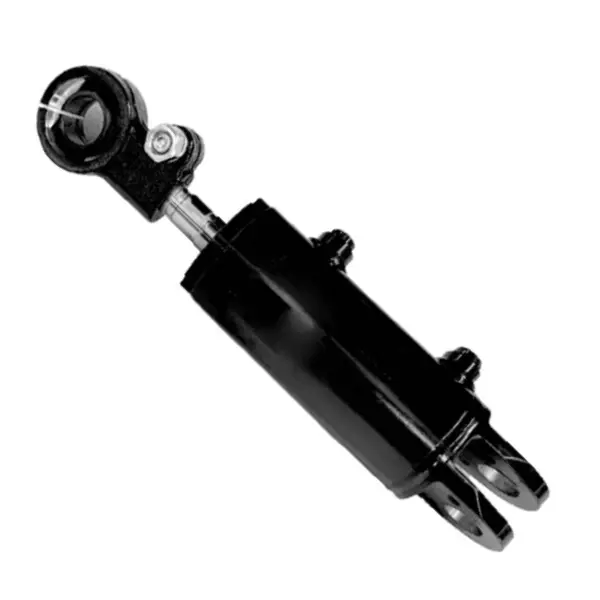

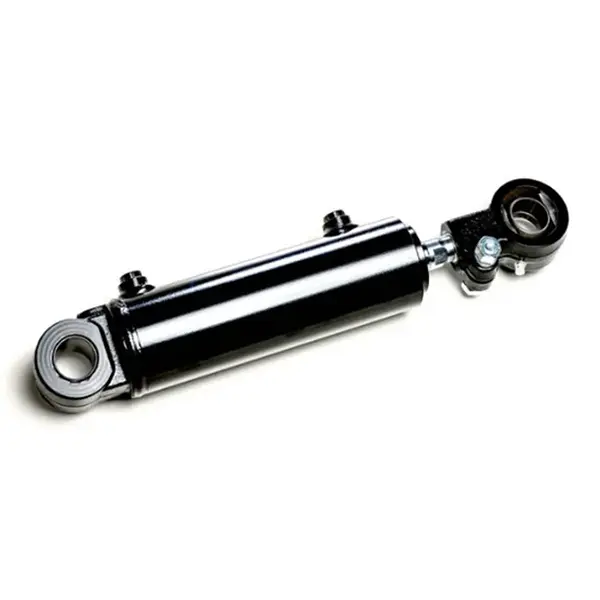

اسطوانة إمالة الرافعة الشوكية

أسطوانة إمالة الرافعة الشوكية Raydafon عبارة عن أسطوانة هيدروليكية مصممة خصيصًا للتحكم في إمالة صاري الشوكة على الرافعات الشوكية 1.5-18 طن. مصنوع من الفولاذ عالي القوة مع مكبس متطابق وجسم أسطوانة وقضيب ومجموعة مانعة للتسرب. ضغط العمل 7-14 ميجا باسكال، لا يوجد تقلبات في الضغط تحت الحمل. قطر التجويف القياسي 60-100 مم، قطر القضيب 25-40 مم، الشوط 32-193 مم. يسمح التثبيت اللولبي واتصال حلقة الاحتفاظ باستبدال ختم الزيت في دقائق دون إزالة الصاري. مناسبة لعمليات المستودعات والمصانع والموانئ. تتوفر مسافة التجويف والسكتة والتثبيت المخصصة للعلامات التجارية للرافعات الشوكية OEM. موك 50 وحدة، 25-35 يوما مهلة بالجملة. أرسل نموذج الرافعة الشوكية ومتطلبات التجويف/الشوط والكمية لعرض الأسعار.
Raydafon OEM · قطع غيار الرافعات الشوكية

أسطوانة إمالة الرافعة الشوكية المخصصة للرافعات الشوكية 1.5-18 طن - العرض المباشر من الشركة المصنعة للمعدات الأصلية

إن أسطوانة إمالة الرافعة الشوكية هي المكون الهيدروليكي الذي يتحكم في الإمالة الأمامية والخلفية للصاري والشوك. تقوم شركة Raydafon بتصنيع أسطوانات قابلة للإمالة للرافعات الشوكية من 1.5 إلى 18 طن باستخدام الفولاذ عالي القوة ومجموعة المكبس / القضيب / الختم المتطابقة. ضغط العمل مستقر عند 7-14 ميجا باسكال تحت الحمل. يسمح التثبيت اللولبي ووصلة حلقة الاحتفاظ باستبدال ختم الزيت في دقائق دون إزالة الصاري. مناسبة لتحميل المستودعات ورفع المصنع ودوران الميناء.

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 طن
7-14 ميجا باسكال ضغط العمل
Φ60-100 ملم قطر التجويف
Φ25-40 ملم قطر القضيب
32-193 ملم سكتة دماغية
3.4-22 كجم وزن الوحدة
تشريح المنتج

داخل أسطوانة الإمالة — 25 جزءًا متطابقًا

لم يتم تجميع الاسطوانة من الأجهزة السلعية. يتم مطابقة المكبس وجسم الأسطوانة وقضيب المكبس ومجموعة الختم كمجموعة، على غرار الطريقة التي يقوم بها أحد المتخصصين ذوي الخبرة بإنهاء زوج متطابق يدويًا. ولهذا السبب تعمل الأسطوانة بثبات تحت ضغط مرتفع لسنوات دون فقدان ضغط الغدة.

تستخدم حمولات الرافعة الشوكية المختلفة أقطارًا وأشواطًا داخلية مختلفة، لذلك يجب أن يتوافق نموذج أسطوانة الإمالة مع الشاحنة. تقوم Raydafon بتخزين وإنتاج سبعة نماذج قياسية من QA20V500 إلى A45M300، ويمكنها إنتاج نموذج مخصص وفقًا لرسم العميل. بالنسبة للشاحنات التي تحتاج إلى وظيفة الرفع العمودي بدلاً من ذلك، تنتج شركة Raydafon أيضًااسطوانة الرفع الشوكية.

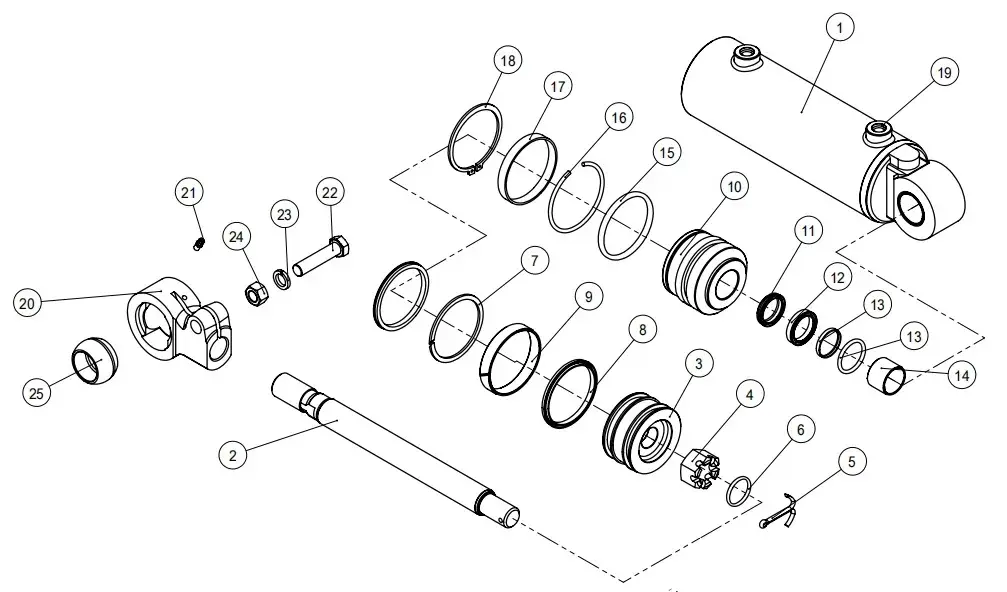

Forklift tilt cylinder parts anatomy
مخطط الأجزاء المرقمة - 25 مكونًا متطابقًا

قائمة المكونات المكونة من 25 جزءًا

يتم ترقيم الأجزاء أدناه لتتناسب مع العرض الموسع. الأرقام من 1 إلى 25 تتوافق مع الرسم البياني أعلاه.

01اسطوانة الإسكان آسى
02قضيب المكبس
03مكبس
04الجوز السداسي
05دبابيس كوتر
06يا الدائري
07الحلقة الخلفية
08ختم الثقب
09ارتداء الدائري
10مرشد بوش
11ممسحة الغبار
12حلقة على شكل حرف U
13ختم رود
14دو بوش
15يا الدائري
16سلك دائري
17حلقة مفاتيح
18حلقات إحكام للعمود
19سدادة
20كليفس
21الحلمة الشحوم
22بولت
23غسالات الربيع
24بندق
25تحمل كروية

مصفوفة النموذج القياسي — سبع مجموعات من التجويف/الأشواط

اختر الطراز الذي يتوافق مع حمولة الرافعة الشوكية ونمط التركيب، أو أرسل رسم OEM الخاص بك للحصول على تصميم مخصص. تشترك جميع الطرازات المذكورة أدناه في نفس بنية المكبس/القضيب/الختم المتطابقة.

رقم الرسم تتحمل ΦD قضيب Φd السكتة الدماغية س ثَبَّتَ. ل ضغط ميناء وزن
QA20V500-405000-000 Φ60 Φ30 32 109 18 ميجا باسكال 2-M14×1.5 3.4 كجم
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 ميجا باسكال 2-G1/4 8.2 كجم
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 ميجا باسكال 2-M16×1.5 17 كجم
A15N450-600000AZ Φ65 Φ25 109 514 18.1 ميجا باسكال 2-G1/4 11.6 كجم
A30M300-600000-000B Φ70 Φ30 156 453 18.1 ميجا باسكال 2-G1/4 12 كجم
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 ميجا باسكال 2-G1/4 13 كجم
A45M300-600000Z Φ100 Φ40 193 498 18.1 ميجا باسكال 2-M16×1.5 22 كجم

لا يمكن العثور على النموذج الخاص بك؟ أرسل رقم رسم OEM أو عينة فعلية. تقوم شركة Raydafon بالهندسة العكسية، وتنتج عينة وتقتبس الدفعة على نفس الرسم. للتعرف على نطاق الأسطوانات الهيدروليكية للرافعة الشوكية الأوسع، راجعرافعة شوكية اسطوانة هيدروليكيةفئة.

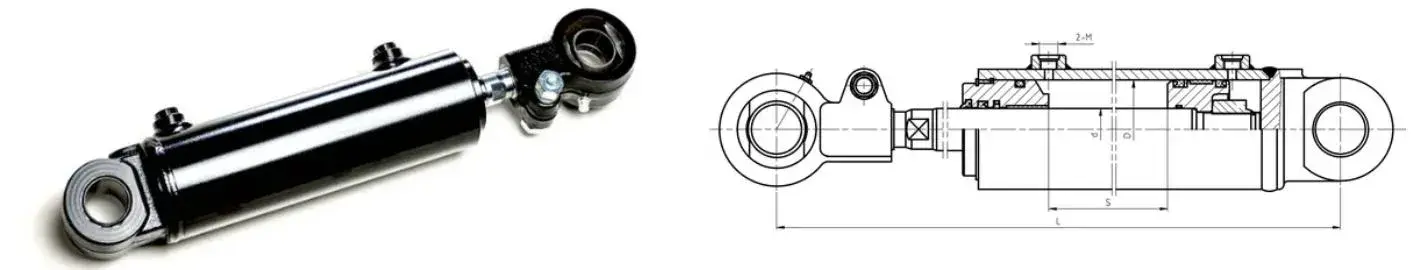

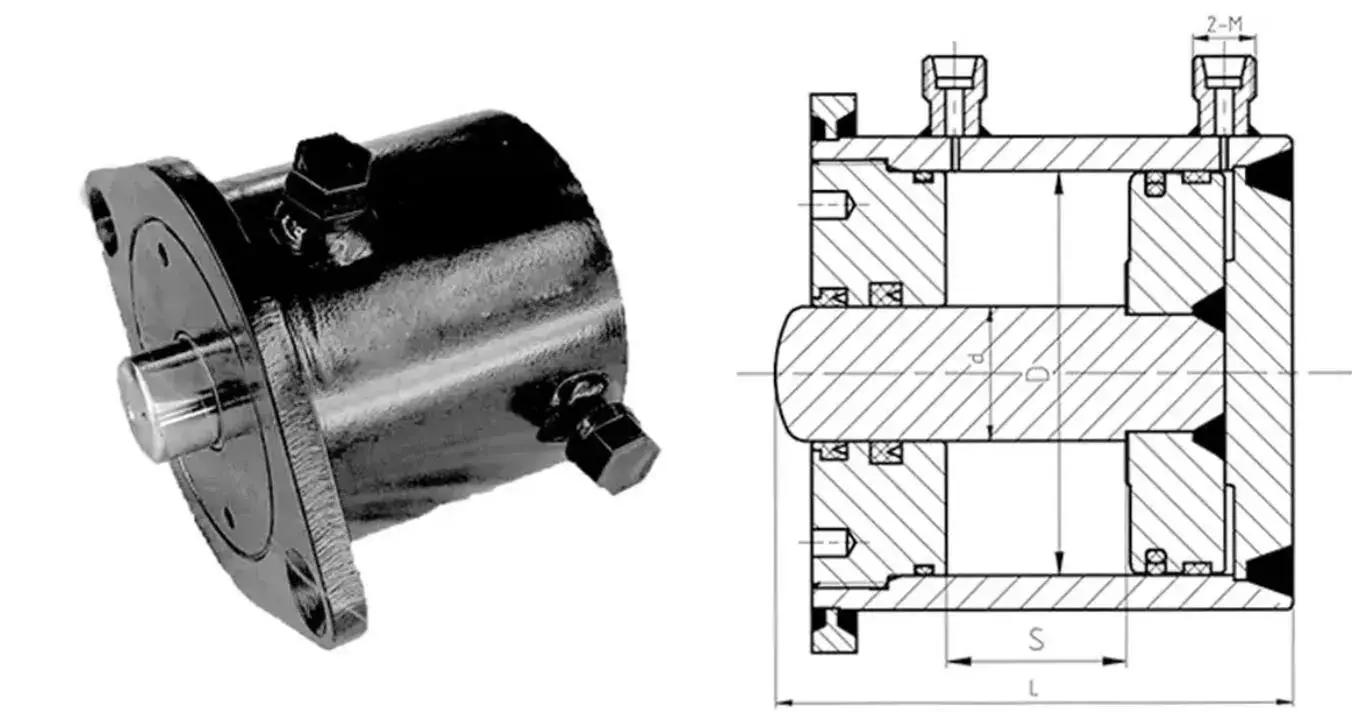

Forklift tilt cylinder dimension drawing 1
الموديل QA20V500-405000-000 · Φ60 × Φ30 × 32 شوط

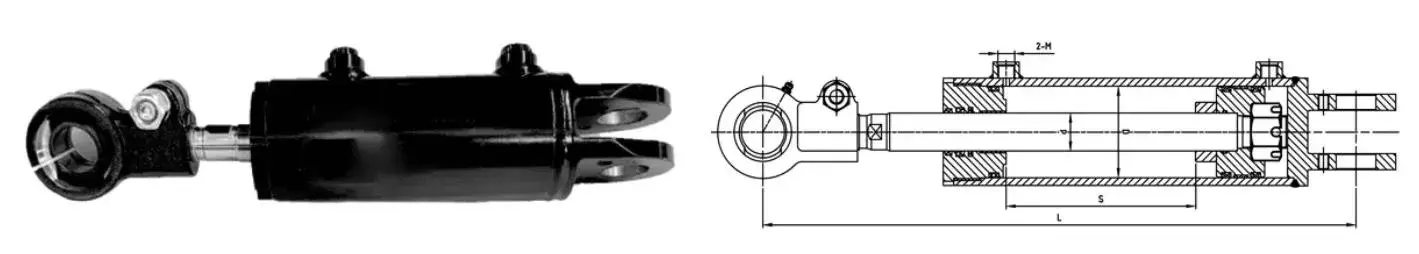

Forklift tilt cylinder dimension drawing 2
الموديلات S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
الموديلات A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
نظرة عامة على التثبيت - نمط التركيب وأبعاد الواجهة
مبدأ العمل

كيف تحرك أسطوانة الإمالة الصاري

تقوم أسطوانة الإمالة بدفع المكبس بحركة ترددية مما يدفع الصاري إلى الإمالة للأمام والخلف. يدخل الزيت الهيدروليكي من خلال أحد المنفذين الموجودين في قاعدة الأسطوانة؛ يمتد قضيب المكبس ويدفع الصاري للأمام، أو يتراجع ويسحب الصاري للخلف. تختلف هذه الأسطوانة عن المكونات الهيدروليكية الأخرى، فهي تعمل بسلاسة في كلا الاتجاهين لأن أسطح التجويف والقضيب تتوافق مع مجموعة الختم.

في حالة البضائع الثقيلة أو غير المنتظمة، يستخدم المشغل وظيفة الإمالة لتسوية الحمولة قبل رفعها. التحكم الدقيق في الزاوية هو ما يمنع الحمولة من التحول ويحافظ على استقرار الشاحنة. تقوم Raydafon باختبار أسطوانة الإمالة تحت ضغط تشغيل يتراوح بين 7-14 ميجا باسكال للتأكد من أن الاستجابة تظل سلسة تحت الحمل الكامل.

مزايا أسطوانات إمالة الرافعة الشوكية Raydafon

01

مستقرة تحت الضغط العالي

تحافظ مجموعة المكبس والقضيب والختم المتطابقة على استقرار الضغط عند 7-14 ميجا باسكال. لا يوجد تقلبات تحت الحمل الثقيل أو أثناء نوبات العمل الطويلة.

02

مركب ختم مقاوم للاهتراء

الأختام مصنوعة من مركب مقاوم للتآكل مع تسرب منخفض للزيت وتآكل منخفض. يمكن الاعتماد عليها في المستودعات المتربة أو البيئات الرطبة.

03

تصميم صيانة سريع

يسمح التثبيت اللولبي واتصال حلقة الاحتفاظ باستبدال ختم الزيت في دقائق. لا حاجة لإزالة الصاري بالكامل من الشاحنة.

04

سبعة نماذج قياسية

تتحمل Φ60 إلى Φ100، قضيب Φ25 إلى Φ40، السكتة الدماغية 32 إلى 193 ملم. يغطي معظم تطبيقات الرافعة الشوكية 1.5-18 طن دون طلب أدوات مخصص.

05

دعم صانعي القطع الأصلية

أرسل ماركة الرافعة الشوكية وطرازها أو رقم الرسم. تقوم Raydafon بالهندسة العكسية، وتأخذ عينات وتقتبس مجموعة مخصصة على نفس الرسم.

06

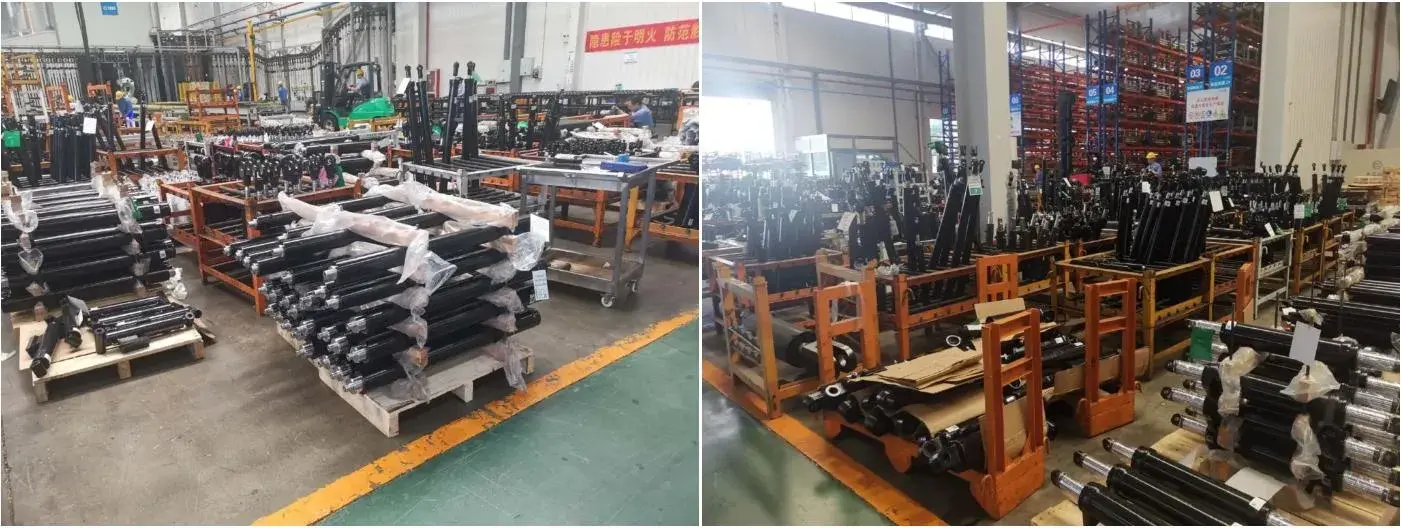

توريد المصنع مباشرة

تم إنتاجه في مصنع ريدفون الخاص. العملاء يتعاملون مع الشركة المصنعة، وليس مع التاجر. استجابة سريعة لما بعد البيع وجودة دفعة مستقرة.

حيث يتم استخدام أسطوانات إمالة الرافعة الشوكية

  • A
    تحميل وتفريغ المستودعات

    تحميل الحاويات واختيار المنصات ونقل الرف حيث يحتاج المشغل إلى تسوية الحمولة قبل الرفع. التحكم الدقيق في الزاوية يمنع نقل الحمولة.

  • B
    عمليات رفع المصنع

    الأحمال الصناعية الثقيلة أو غير المنتظمة حيث تحتاج الرافعة الشوكية إلى إمالة السارية للأمام أو للخلف لموازنة الحمولة أثناء دورة الرفع.

  • C
    دوران الموانئ والخدمات اللوجستية

    بيئات دورة الخدمة الشاقة المستمرة حيث تعمل أسطوانة الإمالة آلاف الدورات في كل نوبة عمل. تحافظ الأختام المتطابقة والتآكل المنخفض على تشغيله دون تسريبات.

  • D
    توزيع ما بعد البيع وقطع الغيار

    تجار الرافعات الشوكية وموردو خدمات ما بعد البيع الذين يحتاجون إلى أسطوانة إمالة موثوقة ومكافئة لمصنعي المعدات الأصلية للشاحنات التي يتراوح وزنها بين 1.5 و18 طنًا. مخزون المستودعات والإنتاج المخصص متاحان.

ورقة مواصفات الطلب

تغطية الحمولة
رافعات شوكية من 1.5 إلى 18 طن
ضغط العمل
7-14 ميجا باسكال (تم اختبار الذروة حتى 18.1 ميجا باسكال في نماذج مختارة)
قطر التجويف
Φ60 إلى Φ100 ملم
قطر القضيب
Φ25 إلى Φ40 ملم
سكتة دماغية
32 إلى 193 ملم
مسافة التثبيت
109 إلى 565 ملم
وزن الوحدة
3.4 إلى 22 كجم
المنفذ / الواجهة
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
حَشد
تثبيت لولبي + وصلة حلقة الاحتفاظ لاستبدال الختم بسرعة
مجموعة الختم
ممسحة الغبار، حلقة U، ختم قضيب، ختم ثقب، حلقة خلفية، حلقة O، حلقة تآكل، شجيرة دو
التخصيص
تتحمل مخصصة، قضيب، السكتة الدماغية، مسافة التثبيت، نوع المنفذ؛ التعبئة والتغليف OEM والتسمية الخاصة
موك
50 وحدة لكل نموذج
المهلة السائبة
25-35 يومًا بعد الموافقة على الإيداع والسحب
أساس الاقتباس
نموذج الرافعة الشوكية والحمولة، ومتطلبات التجويف/الشوط، وحجم المنفذ، والكمية، وميناء الوجهة

كيف يتحرك طلبك عبر ريدفون

  1. 01

    ملخص التطبيق

    إرسال العلامة التجارية والطراز للرافعة الشوكية، والحمولة، والتجويف/القضيب/الشوط المطلوب، وحجم المنفذ، والكمية، ومنفذ الوجهة.

  2. 02

    اختيار النموذج

    يؤكد Raydafon ما إذا كان الطراز القياسي (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) مناسبًا، أو إذا كان هناك حاجة إلى تصميم مخصص.

  3. 03

    الموافقة على العينة والرسم

    بالنسبة للبنيات المخصصة، تقوم Raydafon بإجراء هندسة عكسية لجزء OEM، وتنتج عينة، وتؤكد التجويف والشوط ومسافة التثبيت وأبعاد المنفذ مع المشتري.

  4. 04

    تصنيع جسم الاسطوانة والقضيب

    تم شحذ جسم الأسطوانة الفولاذية عالية القوة ليتحملها. قضيب المكبس مطلي بالكروم الصلب لمقاومة التآكل.

  5. 05

    اختبار التجميع والضغط

    يتم تجميع المكبس والأختام وجلبة التوجيه والشق. تم اختبار الأسطوانة بالضغط للتأكد من عدم التسرب والسكتة الدماغية السلسة عند الضغط المقدر.

  6. 06

    التعبئة والشحن

    يتم تعبئة الأسطوانات في أغلفة خشبية مع زيت مضاد للصدأ وأغطية نهاية واقية. يتم الشحن عن طريق البحر أو الجو أو السريع مع قائمة التعبئة والفاتورة وتقرير التفتيش.

التوثيق ودعم الجودة

  • ✓
    شهادة المواد

    شهادة مادة جسم الأسطوانة والقضيب، وورقة بيانات مركب الختم المقدمة مع كل شحنة.

  • ✓
    تقرير اختبار الضغط

    تم اختبار ضغط كل أسطوانة عند الضغط المقدر قبل التعبئة. يتم تسجيل التسرب ونعومة السكتة الدماغية وتركيب المنفذ.

  • ✓
    سجل التفتيش الأبعاد

    يتم تسجيل التجويف والقضيب والشوط ومسافة التثبيت وأبعاد المنفذ وفقًا للمواصفات المطلوبة أو رسم العميل.

  • ✓
    تعبئة الصادرات

    علبة خشبية مع زيت مضاد للصدأ وأغطية نهاية واقية. دفعات كبيرة من الأسطوانات مربوطة ومربوطة للشحن البحري.

الأسئلة المتداولة

ما هي اسطوانة الميل رافعة شوكية؟

أسطوانة إمالة الرافعة الشوكية عبارة عن أسطوانة هيدروليكية تتحكم في الإمالة الأمامية والخلفية للصاري والشوك. إنه أحد المكونات الأساسية للنظام الهيدروليكي للرافعة الشوكية، إلى جانب أسطوانة الرفع وأسطوانة التوجيه. عندما يقوم المشغل بتحريك ذراع الإمالة، تتمدد الأسطوانة أو تتراجع، مما يؤدي إلى تدوير الصاري حول محوره السفلي وتغيير زاوية الشوكة.

ما هو نطاق الحمولة الذي يغطيه Raydafon؟

تقوم شركة Raydafon بإنتاج أسطوانات إمالة الرافعات الشوكية للرافعات الشوكية من 1.5 طن إلى 18 طن. تغطي النماذج القياسية أقطار التجويف من Φ60 مم إلى Φ100 مم، وأقطار القضيب من Φ25 مم إلى Φ40 مم، والأشواط من 32 مم إلى 193 مم. التجويف والسكتة المخصصة متاحة للعلامات التجارية للرافعات الشوكية OEM.

ما هو ضغط العمل الذي يمكن للأسطوانة التعامل معه؟

تم تصنيف الأسطوانة لضغط عمل يتراوح بين 7 و14 ميجا باسكال عبر نطاق الطراز القياسي، مع اختبار قدرة ضغط الذروة عند 18.1 ميجا باسكال في نماذج محددة مثل S16N450-600000-001Z وRTE35M300-600000-500.

ما هي المواد والأختام المستخدمة؟

إن غلاف الأسطوانة وقضيب المكبس مصنوعان من الفولاذ عالي القوة. تشتمل مجموعة الختم على ممسحة غبار، وحلقة على شكل حرف U، وختم قضيب، وختم ثقب، وحلقة خلفية، وحلقة على شكل O، وحلقة تآكل، وغطاء دو. تستخدم الأختام مركبًا مقاومًا للتآكل، مما يوفر تسربًا منخفضًا للزيت وتآكلًا منخفضًا في المستودعات المتربة أو البيئات الرطبة.

ما مدى صعوبة الصيانة؟

تستخدم الأسطوانة التثبيت اللولبي ووصلة حلقة الاحتفاظ. يمكن لموظفي الصيانة استبدال ختم الزيت أو استكشاف أخطاء الأسطوانة وإصلاحها عن طريق فك البراغي وإزالة حلقة التثبيت. يمكن القيام بذلك في دقائق دون إزالة الصاري بالكامل من الرافعة الشوكية.

هل يمكن لـ Raydafon إنتاج أسطوانات OEM لعلامة تجارية معينة للرافعة الشوكية؟

نعم. تدعم Raydafon إنتاج OEM مقابل رسم العميل أو العينة الموجودة. أرسل العلامة التجارية للرافعة الشوكية وطرازها، وقطر التجويف، وقطر القضيب، والسكتة الدماغية، ومسافة التثبيت، وحجم المنفذ وكميته، وسيقوم Raydafon بعرض أسطوانة إمالة مخصصة.

ما هو موك والمهلة الزمنية؟

موك هو 50 وحدة لكل نموذج. المهلة الإجمالية هي 25-35 يومًا بعد الموافقة على الإيداع والسحب، اعتمادًا على مدى تعقيد النموذج وكمية الطلب.

كيف يمكنني طلب عرض أسعار؟

أرسل نموذج الرافعة الشوكية والحمولة، وقطر التجويف المطلوب، وقطر القضيب، والسكتة الدماغية، ومسافة التثبيت، وحجم المنفذ، والكمية، ومنفذ الوجهة. سوف تقوم Raydafon بالرد بعرض أسعار FOB Ningbo والمهلة الزمنية وتفاصيل التعبئة.

هل أنت جاهز للحصول على أسطوانات إمالة الرافعة الشوكية المخصصة؟

أرسل نموذج الرافعة الشوكية والحمولة ومتطلبات التجويف/الشوط وحجم المنفذ وكمية الطلب. ستؤكد Raydafon النموذج أو تصمم بنية مخصصة، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
