عجلة دودة النحاس
  • عجلة دودة النحاسعجلة دودة النحاس
  • عجلة دودة النحاسعجلة دودة النحاس

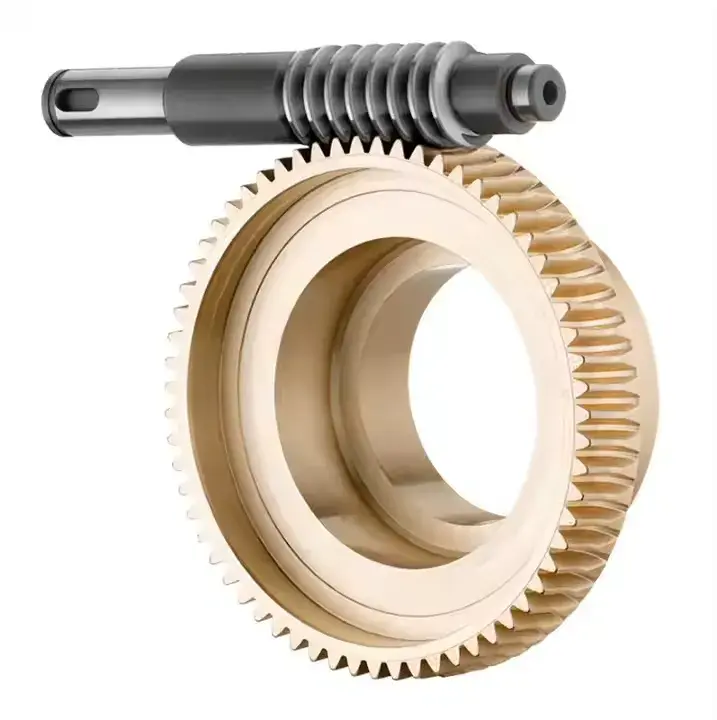

عجلة دودة النحاس

Raydafon هي شركة تصنيع المعدات الأصلية (OEM) ومقرها الصين وموردة للعجلات الدودية النحاسية لمحركات التروس الدودية في الآلات الهندسية والمعدات المعدنية والأجهزة الطبية وبناء السفن والتخزين الآلي. يستخدم الإنتاج القياسي ZCuSn10Pb1 برونز القصدير، والصلابة HB≥80، ومقاومة التآكل أعلى بحوالي 30% من النحاس العادي. تتم معالجة الترس من خلال خمس خطوات دقيقة - الصب، والخراطة الخشنة، والخراطة الدقيقة، والخرط والطحن - للوصول إلى خشونة سطح السن Ra<1.6μm وخطأ الربط أقل من 0.05 مم مع الدودة المطابقة. كفاءة النقل أعلى بحوالي 15% من المعيار الوطني، وأداء التشحيم الذاتي يقلل من الاعتماد على الزيت. يُظهر اختبار التشغيل المستمر لمدة 5000 ساعة معدل تآكل أقل من 0.01 مم لكل 100 ساعة. العينة القياسية: الوحدة 0.5، 20 سنًا، قطر الأسنان 11.2 مم، الارتفاع 12 مم، القطر الخارجي 11 مم، التجويف 4 مم، الوزن 16 جم. يتم دعم الوحدة المخصصة وعدد الأسنان والقطر الخارجي من 50 مم إلى 300 مم ودرجة المادة. التسليم حوالي 15 يومًا للطلبات القياسية. أرسل الرسم ودرجة المادة والكمية ومنفذ الوجهة للحصول على عرض أسعار سريع.
الصين OEM عجلة دودة النحاس المصنعة

الشركة المصنعة للعجلة الدودية النحاسية لمحركات التروس الدودية في المعدات الهندسية والطبية ومعدات بناء السفن

Raydafon هي شركة مصنعة وموردة مباشرة للعجلات النحاسية في الصين. تستخدم هذه العجلة الدودية النحاسية برونز القصدير ZCuSn10Pb1 مع صلابة HB≥80 ومقاومة التآكل أعلى بحوالي 30% من النحاس العادي. تتم معالجتها من خلال خمس خطوات دقيقة - الصب، والخراطة الخشنة، والخراطة الدقيقة، والخرط والطحن - للوصول إلى خشونة سطح السن Ra<1.6μm وخطأ في الربط أقل من 0.05 مم مع الدودة المطابقة. كفاءة النقل أعلى بحوالي 15% من المعيار الوطني، واختبار التشغيل المستمر لمدة 5000 ساعة يظهر معدل تآكل أقل من 0.01 مم لكل 100 ساعة. تشمل التطبيقات تدوير الحفارات، ورفع الرافعة الشوكية، وناقل حركة الأسطوانة الدرفلة، وإطارات الدوران للماسحة الضوئية المقطعية، وتعديل كرسي الأسنان، وتفريغ الرافعة على سطح السفينة، ومكدسات المستودعات الآلية. يتم دعم الوحدة المخصصة وعدد الأسنان والقطر الخارجي من 50 مم إلى 300 مم. أرسل الرسم ودرجة المادة والكمية ومنفذ الوجهة لطلب عرض أسعار.

HB≥80صلابة
را 1.6 ميكرومترسطح الأسنان
<0.05 ملمخطأ في الربط
+15%الكفاءة مقابل المعيار الوطني
15 يوماالتسليم القياسي

مزايا المواد والدقة والتشحيم الذاتي

تنتج Raydafon هذه العجلة الدودية النحاسية باستخدام برونز القصدير ZCuSn10Pb1. بالمقارنة مع النحاس العادي، توفر هذه السبيكة صلابة أعلى ومقاومة أفضل للتآكل وأداء أكثر استقرارًا تحت الحمل المستمر. تتحكم عملية الإنتاج المكونة من خمس خطوات في كل من هندسة الأسنان والتشطيب السطحي، وهو أمر مهم للتشابك السلس مع العمود الدودي.

الخطوة 1 - الصب

يتم صب برونز القصدير ZCuSn10Pb1 في فراغات بهيكل حبيبي متحكم فيه من أجل صلابة مستقرة.

الخطوة 2 – تحول خشن ودقيق

يتم تحويل القطر الخارجي والتجويف والخطوة والوجوه إلى التسامح قبل قطع التروس.

الخطوة 3 – هوبينغ

يتم قطع شكل السن الحلزوني ليتناسب مع العمود الدودي، مع التحكم في رقم السن والوحدة لكل رسم.

الخطوة 4 - الطحن

يتم طحن سطح السن إلى Ra<1.6μm ويظل خطأ التشابك مع الدودة أقل من 0.05 مم.

الخطوة 5 - التفتيش والتعبئة

يتم فحص الصلابة والأبعاد والتشابك. يتم تطبيق الزيت المضاد للصدأ والغلاف الواقي قبل التعبئة.

بالنسبة للمشترين الذين يبحثون عن قطع الغيار ومعدات النقل ذات الصلة، قم بمراجعة الملف بالكاملمعدات الدقةالفئة،دودة العتاد ورمح دودةالصفحة، ومعدات دودة مزدوجةصفحة.

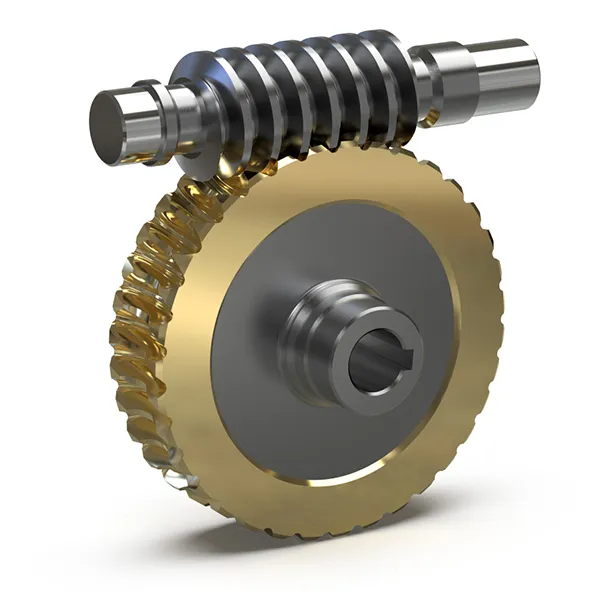

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
عجلة دودة نحاسية مصنوعة من برونز القصدير ZCuSn10Pb1

المواصفات والأبعاد القياسية

تسرد الجداول أدناه مواصفات العينة القياسية وحجم العجلة الدودية وحجم عمود التروس الدودي المطابق. يتم دعم الوحدة المخصصة ورقم الأسنان والقطر الخارجي من 50 مم إلى 300 مم والتجويف ودرجة المواد لمشاريع OEM.

المواصفات القياسية

غرض قيمة
مادة النحاس (ZCuSn10Pb1 القصدير البرونزي)
لون أصفر
الوحدة النمطية 0.5
وزن 16 جرام

حجم العجلة الدودية

غرض قيمة
أسنان 20
قطر الأسنان 11.2 ملم
ارتفاع 12 ملم / 0.47 بوصة
القطر الخارجي 11 ملم / 0.43 بوصة
قطر الثقب 4 ملم / 0.16 بوصة
حجم الخطوة 9 × 7 ملم / 0.35 × 0.27 بوصة (ضياء × ارتفاع)
الحجم الكلي 12 × 11 × 4 مم / 0.47 × 0.39 × 0.12 بوصة (الارتفاع × OD × ID)

حجم رمح العتاد الدودي

غرض قيمة
ارتفاع 20 ملم / 0.79 بوصة
القطر الخارجي 9.8 ملم / 0.39 بوصة
القطر الداخلي 3.17 ملم / 0.12 بوصة
مقاس 20 × 9.8 × 3.17 ملم / 0.79 × 0.39 × 0.12 بوصة (الارتفاع × القطر الخارجي × المعرف)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
مرجع الأبعاد لعجلة دودة النحاس القياسية

تطبيقات في الآلات الهندسية والمعدات الطبية وبناء السفن

الآلات الهندسية

تعتمد آليات الدوران في الحفارة عليها للتعامل مع عزم الدوران ذو الحمل الثقيل والحفاظ على تشغيل القرص الدوار وإيقافه بسلاسة في الظروف الموحلة. تستخدمها أنظمة الرفع الشوكية للرفع الدقيق لأحمال 3 طن دون اهتزاز.

المعدات المعدنية

يحافظ ناقل الحركة الأسطواني لمطحنة الدرفلة على التشغيل المستقر عند درجة حرارة 250 درجة مئوية، مما يدعم سمك اللوحة الفولاذية الموحدة. تستخدم أجهزة إمالة الصنبور الفولاذي خصائص التشحيم الذاتي لتجنب تلوث الزيت بالفولاذ المنصهر.

المعدات الطبية

تعمل الإطارات الدوارة للماسح الضوئي المقطعي المحوسب بأقل من 45 ديسيبل مع هذه العجلة الدودية النحاسية، والتي تدعم التصوير الواضح. تحقق تعديلات كرسي علاج الأسنان رفعًا وخفضًا دقيقًا بمقدار 0.5 مم.

بناء السفن

تقاوم آليات رفع الرافعة على سطح السفينة التآكل الناتج عن رش الملح ولا تنزلق بعد 500 ساعة من اختبار رش الملح. تحافظ أنظمة توجيه السفينة على التحكم الدقيق في الاتجاه في الرياح والأمواج.

التخزين الآلي

تكمل أنظمة رفع المكدس 20 حركة في الدقيقة مع خطأ في تحديد الموضع لا يتجاوز 1 مم. تتعامل أجهزة توجيه خط الفرز مع تغييرات الاتجاه عالية السرعة دون حدوث اختناقات في العبوة.

النسيج والتعبئة والتغليف

تستفيد معدات النسيج والتعبئة والتغليف من نقل الطاقة المستقر، والتشحيم الذاتي، وانخفاض استهلاك الطاقة خلال نوبات العمل المستمرة الطويلة.

للتعرف على مكونات النقل ذات الصلة، قم بمراجعةبرغي جيرفئة وشطبة والعتادصفحة.

أدلة الجودة والاختبار ودعم التصدير

سجلات المواد والصلابة

يمكن توفير درجة برونز القصدير ZCuSn10Pb1 والصلابة HB≥80 والمعالجة الحرارية أو سجلات الصب مع الشحنات السائبة.

ملف تعريف الأسنان وفحص الأبعاد

يتم فحص الوحدة، وعدد الأسنان، وقطر الأسنان، والقطر الخارجي، وأبعاد التجويف والخطوة مقابل الرسم أو العينة المطلوبة.

فحص الشبكات والضوضاء

يتم فحص كل دفعة بحثًا عن خطأ في الربط أقل من 0.05 مم مع الدودة المطابقة والدوران السلس وضوضاء التشغيل المنخفضة.

تعبئة الصادرات

يتم تعبئة التروس بزيت مضاد للصدأ وغطاء واقي. يمكن وضع الطلبات السائبة على منصات نقالة وربطها للشحن البحري أو الشحن الجوي أو التسليم السريع.

عملية طلب OEM مخصصة

الخطوة 01 إرسال تفاصيل الطلب

توفير الوحدة ورقم الأسنان والقطر الخارجي والتجويف وحجم الخطوة ودرجة المادة والكمية ومنفذ الوجهة.

الخطوة 02 مراجعة الرسم أو العينة

يقوم Raydafon بمراجعة رسم OEM أو العينة المادية ويؤكد المواصفات واختيار المواد.

الخطوة 03 العينة والموافقة

بالنسبة للمشاريع المخصصة، تنتج Raydafon عينة لتأكيد المشتري قبل الإنتاج بالجملة.

الخطوة 04 الإنتاج والاقتباس

بعد الموافقة، تقدم Raydafon عرض أسعار FOB Ningbo وجدول الإنتاج وتفاصيل التعبئة.

الأسئلة المتداولة

ما هي عجلة دودة النحاس؟

العجلة الدودية النحاسية هي جزء العجلة من محرك التروس الدودي، وتتشابك مع عمود دودي لنقل الحركة وعزم الدوران بزاوية عمود 90 درجة. يتم استخدام سبائك النحاس والبرونز لأنها توفر احتكاكًا منخفضًا ومقاومة جيدة للتآكل وخصائص تشحيم ذاتي عند إقرانها بدودة فولاذية صلبة.

ما هي المواد التي يستخدمها رايدافون؟

يستخدم الإنتاج القياسي من Raydafon برونز القصدير ZCuSn10Pb1 بصلابة HB≥80 ومقاومة التآكل أعلى بحوالي 30% من النحاس العادي. يمكن استخدام درجات أخرى من البرونز أو النحاس عند الطلب اعتمادًا على الحمل والسرعة والبيئة.

ما هي الدقة والكفاءة التي يمكن تحقيقها؟

تتم معالجة الترس من خلال خمس خطوات دقيقة - الصب، والخراطة الخشنة، والخراطة الدقيقة، والخرط والطحن - للوصول إلى خشونة سطح السن Ra<1.6μm وخطأ الربط أقل من 0.05 مم مع الدودة المطابقة. كفاءة النقل أعلى بحوالي 15% من المعيار الوطني، واختبار التشغيل المستمر لمدة 5000 ساعة يظهر معدل تآكل أقل من 0.01 مم لكل 100 ساعة.

ما هو حجم العينة القياسي؟

العينة القياسية: الوحدة 0.5، 20 سنًا، قطر الأسنان 11.2 مم، الارتفاع 12 مم، القطر الخارجي 11 مم، التجويف 4 مم، الوزن 16 جم. عمود تروس دودي مطابق: الارتفاع 20 مم، القطر الخارجي 9.8 مم، القطر الداخلي 3.17 مم. يتم دعم الوحدة المخصصة ورقم الأسنان والقطر الخارجي 50-300 مم والتجويف.

ما هي التطبيقات الرئيسية؟

تشمل التطبيقات آليات تدوير الحفارات، وأنظمة رفع الرافعة الشوكية، وناقل حركة الأسطوانة الدرفلة، وأجهزة إمالة الصنبور الفولاذي، وإطارات الدوران للماسح الضوئي المقطعي المحوسب، وتعديل كرسي الأسنان، ورافعة سطح السفينة، وأنظمة توجيه السفن، ومكدسات المستودعات الآلية، وأجهزة توجيه خط الفرز.

ما هي المعلومات المطلوبة لاقتباس؟

أرسل تفاصيل الرسم أو العينة، الوحدة، رقم الأسنان، القطر الخارجي، التجويف، درجة المادة، الكمية ومنفذ الوجهة. سوف تقوم Raydafon بالرد بعرض أسعار FOB Ningbo والمهلة الزمنية.

ما هو وقت التسليم؟

يتم شحن الطلبات القياسية خلال 15 يومًا تقريبًا بعد تأكيد الطلب. تعتمد الطلبات المخصصة أو المجمعة على مدى تعقيد الرسم وكميته. يوفر Raydafon جدولًا محدثًا بعد الموافقة على الرسم.

هل أنت مستعد للحصول على عجلات دودة نحاسية مخصصة؟

أرسل تفاصيل الرسم أو العينة، الوحدة، رقم الأسنان، القطر الخارجي، التجويف، درجة المادة، كمية الطلب ومنفذ الوجهة. ستؤكد Raydafon المواصفات، وتنتج عينة إذا لزم الأمر، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
