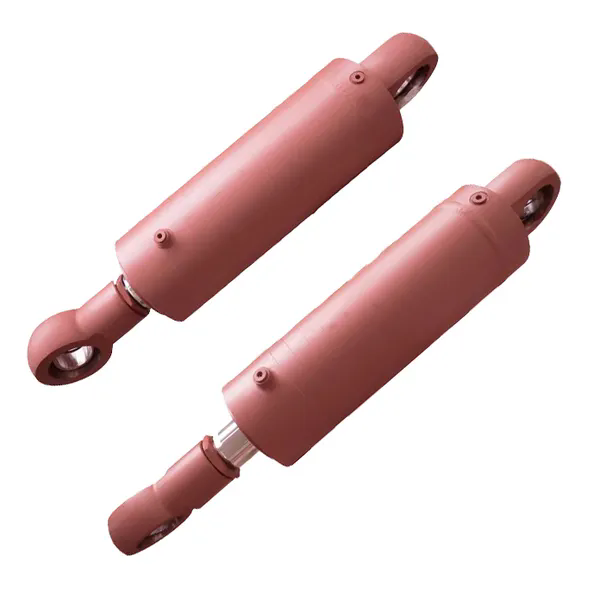

كيف يؤثر ضغط التشغيل على تصميم الاسطوانة الهيدروليكية؟

شركة مجموعة رايدافون للتكنولوجيا المحدودةأمضى عقدين من الزمن في تحسين العلاقة بين الضغط وأداء الأسطوانة. ضغط التشغيل ليس مجرد رقم في ورقة المواصفات - فهو القوة الأساسية التي تملي اختيار المواد، وسمك الجدار، وبنية الختم، وحتى معالجة سطح القضيب. عندما تواجه الأسطوانة الهيدروليكية ضغطًا أعلى، يجب إعادة تصميم كل مكون لاحتواء تلك القوة بأمان وكفاءة. كثيرًا ما يقول مهندسونا أن الضغط يحدد شخصية الأسطوانة الهيدروليكية: أنظمة الضغط المنخفض تعطي الأولوية للتكلفة، بينما تتطلب تصميمات الضغط العالي خبرة معدنية وتفاوتات على مستوى الميكرون.

من الناحية العملية، فإن السؤال "كيف يؤثر ضغط التشغيل على تصميم الأسطوانة الهيدروليكية؟" يتم الرد عليه من خلال فحص توزيع الإجهاد، وعمر التعب، وديناميكيات السوائل. على سبيل المثال، تتطلب الأسطوانة ذات ضغط 250 بار برميلًا يتمتع بقوة إنتاجية أعلى بكثير مقارنةً بإصدار 100 بار. مصنعنا فيرايدافون يستخدم تحليل العناصر المحدودة لرسم خريطة لنقاط التوتر الساخنة. في هذه المقالة سوف نتعرف على المعلمات الدقيقة وجداول المواد والمنطق الهندسي الذي يربط ضغط التشغيل بالقوةاسطوانة هيدروليكيةتصميم. سنشارك أيضًا قوائم واقعية حول كيفية قيام فريقنا بتخصيص الأسطوانات لتطبيقات التعدين والتطبيقات البحرية وتطبيقات الهاتف المحمول.

لماذا يملي ضغط التشغيل اختيار المواد للأسطوانة الهيدروليكية؟

تعتبر مادة الأسطوانة الهيدروليكية خط الدفاع الأول ضد القوى الهائلة الناتجة عن ضغط السائل. عندما يزيد ضغط التشغيل، فإن الضغط الواقع على أسطوانة الأسطوانة (ضغط الطوق) والأغطية الطرفية ينمو بشكل خطي. بالنسبة للأسطوانة التي يبلغ قطرها الداخلي 100 ملم، فإن رفع الضغط من 160 بار إلى 320 بار يضاعف القوة التي تحاول تفجير البرميل. لذلك، لا يصدر مصنعنا سوى الفولاذ عالي الجودة مثل E355 أو 27SiMn لسلسلة الضغط المتوسط، بينما بالنسبة للضغوط القصوى (أعلى من 400 بار) ننتقل إلى سبائك الكروم والموليبدينوم مثل 4140 أو 4340، المعالجة بالحرارة لتحقيق قوة إنتاج تتجاوز 750 ميجا باسكال.

خصائص المواد الرئيسية تتأثر بالضغط

• قوة الشد:يجب أن تتجاوز قوة الخضوع الدنيا الضغط الناتج عن الحد الأقصى لضغط التشغيل، مع الأخذ في الاعتبار عامل الأمان (عادةً 2.5:1 إلى 4:1).
• قابلية اللحام:غالبًا ما يحتاج الفولاذ عالي القوة إلى التسخين المسبق ومعالجة ما بعد اللحام لمنع التشقق، وهو أمر بالغ الأهمية للحفاظ على الضغط.
• صلابة:بالنسبة للضغوط التي تزيد عن 300 بار، قد يتطلب السطح الداخلي تصلبًا حثيًا لمقاومة اللحام الدقيق الناتج عن الملوثات.
• تحمل التعب:تسبب دورات الضغط ضررًا تدريجيًا؛ المواد ذات البنية الحبيبية الدقيقة (مثل تلك المستخدمة من قبل شركة Raydafon Technology Group Co.,Limited) تقاوم بدء التشقق.

يستخدم فريق التصميم لدينا الجدول أدناه كمرجع سريع خلال مرحلة عرض الأسعار الأولي. يوضح كيف يؤدي ضغط التشغيل إلى تغيير درجة المادة لأسطوانة هيدروليكية نموذجية ذات تجويف 80 مم.

وبعيدًا عن البرميل، تتطور أيضًا مادة قضيب المكبس. بالنسبة للأسطوانة الهيدروليكية ذات الضغط العالي، يستخدم مصنعنا الفولاذ المقاوم للصدأ 1045 أو الفولاذ المقاوم للصدأ 17-4PH المقوى بالحث لمقاومة الحز تحت ضغط القضيب المرتفع. في عام 2024، قدمت شركة Raydafon Technology Group Co.,Limited فولاذًا خاصًا من سبائك دقيقة للأسطوانات التي تعمل بشكل مستمر عند 350 بار في تطبيقات الهاتف المحمول. أدى هذا التغيير إلى زيادة عمر الكلال بنسبة 40% مع الحفاظ على قابلية التشغيل الآلي. لتلخيص السؤال "لماذا المادة؟" يتم الرد مباشرة عن طريق الضغط: المزيد من الضغط يتطلب سبائك أقوى وأكثر صلابة وأكثر مقاومة للتعب. وبدون المادة المناسبة، إما أن تتفكك الأسطوانة أو تنفجر بشكل كارثي.

كيفية حساب سمك الجدار على أساس ضغط التشغيل؟

يعد حساب سمك الجدار خطوة أساسية في تصميم الأسطوانة الهيدروليكية، والتي يتم التحكم فيها مباشرة بواسطة ضغط التشغيل. تعتمد الصيغة الكلاسيكية المستخدمة في قسم الهندسة لدينا على معادلة Lame للأسطوانات ذات الجدران السميكة. ومع ذلك، بالنسبة للتصميم العملي، نستخدم نسخة مبسطة:ر = (ف × د) / (2 × σ_allow)حيث P هو الضغط، D هو قطر التجويف، وσ_allow هو الضغط المسموح به للمادة (قوة الخضوع / عامل الأمان). ولكن هذه مجرد نقطة البداية.

في شركة Raydafon Technology Group Co.,Limited، نقوم دائمًا بتطبيق عوامل ديناميكية إضافية لأن الضغط نادرًا ما يكون ثابتًا. يمكن أن تصل ضغوط الصدم (ارتفاع الضغط) إلى 1.5 مرة من ضغط التشغيل الاسمي. لذلك، تتضمن تصميمات الأسطوانات الهيدروليكية لدينا ما يلي:

• تعتمد حسابات الحد الأدنى للجدار على ضغط الذروة، وليس الاسمي.على سبيل المثال، نظام يعمل عند 250 بار مع ارتفاعات تصل إلى 400 بار يجبرنا على تصميم ضغط 400 بار، ثم خفض المعدل من أجل الحياة الدورية.
• زيادات القطر الخارجي:غالبًا ما تحتوي الأحجام القياسية على خطوات OD منفصلة. يختار مصنعنا الأنبوب القياسي الأكبر التالي إذا تجاوز الجدار المحسوب 90% من الحجم القياسي، مما يضمن هامش الأمان.
• سمك الغطاء النهائي:يؤثر الضغط على القبعات أيضًا؛ نستخدم FEA لتحديد أنماط التثبيت وسمك الغطاء، وغالبًا ما يكون أكثر سمكًا بنسبة 20-30% من البرميل للضغط العالي
•


نهج خطوة بخطوة داخل المصنع

كما ترون، فإن ضغط التشغيل يؤدي إلى سلسلة من الحسابات التي تشمل التحميل الديناميكي، وتحمل التصنيع، وحتى تشويه المعالجة الحرارية. قام مصنعنا مؤخرًا بتسليم سلسلة مناسطوانات هيدروليكيةلضغط 500 بار؛ تجاوز سمك الجدار 35 ملم للتجويف 160 ملم، باستخدام المطروق 4340. في هذه الحالة، تم تبرير كل ملليمتر من خلال تحليل Lame والتحقق منه عن طريق اختبار الموجات فوق الصوتية. خلاصة القول: الضغط العالي يدفع الجدران السميكة، ولكن التصميم الذكي يأخذ في الاعتبار أيضًا تحسين الوزن والتكلفة. تقوم شركة Raydafon Technology Group Co.,Limited بموازنة هذه العوامل باستمرار لإنتاج أسطوانات مدمجة ولكنها متينة.

ما هي تقنيات الختم المطلوبة لضغط التشغيل العالي؟

الأختام هي المكونات الأكثر حساسية ولكنها مهمة عندما يرتفع الضغط. تعتمد الأسطوانة الهيدروليكية على موانع التسرب لاحتواء السائل دون تسرب، حتى في ظل الضغط الشديد ودرجة الحرارة. عند الضغوط المنخفضة (أقل من 100 بار)، قد تكون الحلقات الدائرية البسيطة من النتريل مع النسخ الاحتياطية كافية. ولكن مع ارتفاع ضغط التشغيل، يصبح البثق هو التهديد الرئيسي. يجب أن تكون مادة الختم صلبة بما يكفي لمقاومة بثق الفجوة، ومع ذلك مرنة بدرجة كافية للحفاظ على الاتصال. يستخدم مهندسونا في Raydafon Technology Group Co.,Limited مركبات البولي يوريثين (PU) والمركبات القائمة على PTFE لضغوط تتجاوز 250 بار.

معايير اختيار الختم القائم على الضغط

• التحكم في فجوة البثق:يؤدي الضغط العالي إلى فتح فجوات مجهرية بين الأجزاء المعدنية. بالنسبة للأسطوانة الهيدروليكية ذات 400 بار، نحدد حلقات مقاومة للبثق (حلقات احتياطية) مصنوعة من مادة PEEK أو البرونز.
• الاحتكاك والتآكل:الضغط العالي يزيد من تنشيط الختم. يتم تطبيق طبقات خاصة منخفضة الاحتكاك مثل برونز PTFE على أختام المكبس لتجنب الانزلاق.
• ارتفاع درجة الحرارة:الضغط يسبب الحرارة. يختار مصنعنا موانع التسرب المُصنفة للتشغيل المستمر عند درجة حرارة 120 درجة مئوية، وذلك باستخدام HNBR أو FKM إذا كانت درجة حرارة الزيت مرتفعة.
• كأس U مقابل ختم المكبس:بالنسبة للضغوط التي تزيد عن 300 بار، غالبًا ما نستخدم مزيجًا من الكوب على شكل حرف U المنشط بالضغط وحلقة التآكل لتوجيه المكبس.

في الجدول أدناه، نلخص ترتيبات الختم النموذجية التي يستخدمها فريق التصميم لدينا، والتي ترتبط بشكل مباشر بنطاقات ضغط التشغيل:

بالإضافة إلى ذلك، يصبح تشطيب السطح أمرًا بالغ الأهمية تحت الضغط العالي. يتطلب مصنعنا تشطيبًا للقضيب يبلغ 0.2 ميكرومتر Ra حتى تظل الأختام عند ضغط 400 بار. نحن أيضًا نستخدم طلاء الكروم أو النيترة لتقليل الاحتكاك. بالنسبة لأحد المشاريع الحديثة في شركة Raydafon Technology Group Co.,Limited، قمنا بتطوير ترتيب ختم ترادفي لأسطوانة هيدروليكية بقوة 500 بار تستخدم في أدوات الشد البحرية؛ تضمنت أربع حلقات احتياطية وأخدود تخفيف الضغط. بدون هذا النهج المخصص، سيتم قذف الختم في ثوانٍ. لذا، فإن ضغط التشغيل لا يحدد بشكل مباشر المادة فحسب، بل يحدد البنية الكاملة لنظام الختم، مما يضمن أداءً خاليًا من التسرب على مدى ملايين الدورات.

ملخص: الضغط باعتباره المتغير الرئيسي في تصميم الاسطوانة الهيدروليكية

يعد ضغط التشغيل العامل الوحيد الأكثر تأثيرًا في تصميم الأسطوانة الهيدروليكية. بدءًا من اختيار سبائك الفولاذ عالية القوة وحتى الحساب الدقيق لسمك الجدار باستخدام نظرية Lame، ومن اختيار أختام PTFE متعددة المكونات وحتى تحليل إجهاد الأغطية الطرفية - ينبع كل قرار من السؤال "كم عدد القضبان؟". في شركة Raydafon Technology Group Co.,Limited، قمنا بتصميم أسطوانات لضغوط تتراوح من 50 بار إلى 700 بار، ويؤكد كل مشروع من جديد أن تجاهل تأثيرات الضغط يؤدي إلى الفشل. من خلال احترام الضغط من خلال المواد القوية، والتحجيم الذكي للجدران، والختم المتقدم، فإننا نقدم أسطوانات هيدروليكية آمنة وفعالة. يقوم مصنعنا بدمج بيانات الضغط في كل نموذج CAD وفي كل فحص للجودة، مما يضمن أن المنتج النهائي يتحمل ظروف العالم الحقيقي. في شركة Raydafon Technology Group Co.,Limited، كل أسطوانة هيدروليكية نقوم بتصميمها تحكي قصة إتقان الضغط. سواء كنت بحاجة إلى أسطوانة للخدمة الشاقة للتعدين أو وحدة مدمجة للأتمتة الصناعية، فإن فريقنا على استعداد لدعمك بخبرة 20 عامًا.اتصل بمصنعنا اليوم.
