استبدال GICLZ اقتران التروس على شكل طبل

مزايا المنتج

نقل الطاقة المستقر في السيناريوهات الصناعية

كمنتج أساسي في خط إنتاج مكون ناقل الحركة الميكانيكيرايدافون، تُظهر قارنة التروس ذات الشكل الأسطواني GICLZ باستمرار أداءً متميزًا في مختلف السيناريوهات الصناعية التي تتطلب نقلًا مستقرًا للطاقة.

هذا مفضل للغايةاقتران تروس مرن على شكل طبلةلا يمكنها تحسين كفاءة تشغيل المعدات بشكل فعال فحسب، بل يمكنها أيضًا حل المشكلات الشائعة المختلفة بدقة في عملية توصيل العمود، مما يجعلها مكونًا مفضلاً للعديد من المؤسسات الصناعية في تكوين أنظمة النقل.

أداء ممتاز في عزم الدوران العالي

فيما يتعلق بقدرة نقل عزم الدوران، فإن قارنة التروس ذات الشكل الأسطواني GICLZ تتميز بأداء بارز للغاية ويمكن تسميتها ممتازةاقتران والعتاد عالية عزم الدوران. ويغطي نطاق عزم الدوران من 0.8 إلى 3500 كيلو نيوتن متر (GICLZ1 – GICLZ30)، ويتعامل بسهولة مع مختلف الأحمال الثقيلة مع كفاءة نقل تصل إلى 99.7%.

يمكّنها هذا الأداء الممتاز من لعب دور لا يمكن الاستغناء عنه في ظروف العمل ذات السرعة المنخفضة والأحمال الثقيلة في مجالات مثلالتعدين والمعادن، مما يوفر ضمانات نقل موثوقة للإنتاج المستقر لهذه الصناعات.

تعويض الاختلال الفائق

علاوة على ذلك، تتمتع قارنة التروس ذات الشكل الأسطواني GICLZ أيضًا بقدرة ممتازة على التكيف مع المحاذاة الخاطئة وهي أداة قويةاقتران التروس عالي المحاذاة. يمكنه التعويض بكفاءة عن الاختلالات الزاوية والشعاعية والمحورية.

على وجه الخصوص، يعمل أداء الإزاحة الزاوي الأمثل على تحسين حالة التلامس مع سطح الأسنان بشكل فعال. بالمقارنة مع أدوات التوصيل ذات الأسنان المستقيمة، فإنها تعمل على إطالة عمر الخدمة بشكل كبير، وتقليل وقت إيقاف تشغيل المعدات والصيانة الناتج عن تآكل أدوات التوصيل، كما تعزز استمرارية تشغيل نظام الإنتاج بأكمله.

متانة قوية وصيانة منخفضة

تعد المتانة القوية وتكاليف الصيانة المنخفضة أيضًا من المزايا المهمة لهذه الوصلة من Raydafon. إنها مصنوعة من مواد عالية القوة والمتانة، مع ضوضاء منخفضة واهتزاز منخفض أثناء التشغيل.

فهو لا يقلل من معدل التآكل الخاص به فحسب، بل يخفف أيضًا من فقدان المعدات المتصلة. إنها موثوقةاقتران التروس المرنة للاستخدام الصناعيمناسبة للبيئات القاسية مثلالصناعة الكيميائية والطاقة المتجددة. في هذه المجالات ذات المتطلبات العالية للغاية لأداء المعدات، فإنها توفر أداءً مستقرًا وتساعد الشركات على تقليل تكاليف تشغيل المعدات وصيانتها.

سهولة التركيب والتحكم في التكلفة

بالإضافة إلى ذلك، فإن تصميم قارنة التروس ذات الشكل الأسطواني GICLZ يراعي تمامًا سهولة التركيب والتحكم في التكلفة على المدى الطويل. يضمن هيكلها المدمج، جنبًا إلى جنب مع قدرة التحمل القوية، أداء تشغيل فعال كجهازاقتران العتاد الصناعي، والتي يمكن أن تدعم التشغيل المستمر للمعدات على المدى الطويل دون تدخلات الصيانة المتكررة.

يتوافق مفهوم التصميم هذا بشكل كبير مع التزام Raydafon بتوفير مكونات عالية الجودة وقابلة للتبديل للسوق العالمية، مما يوفر حلول نقل أكثر فعالية من حيث التكلفة للمؤسسات الصناعية حول العالم.

خصائص المنتج

الامتثال للمعايير والتكيف مع المحور

تتوافق قارنة التروس ذات الشكل الأسطواني GICLZ التي تنتجها Raydafon بشكل صارم معمعايير JB/ZQللمعايير والأبعاد الأساسية، وتلبي تمامًا متطلبات JB/ZQ4382-86 المواصفات الفنية لوصلات التروس.

إنه حل توصيل تروس مرن على شكل أسطوانة مفضل للغاية في مجال النقل الصناعي. تم تصميم هذه الوصلة خصيصًا لتوصيل عمود النقل المحوري الأفقي، ويمكن أن تتكيف بمرونة مع الانحرافات الزاوية والإزاحات الشعاعية للعمود في ظروف العمل الفعلية. كما أنها تسمح بحركة حرة محورية محدودة للعمود، وتتعامل بسهولة مع التمدد الحراري وانكماش العمود الناجم عن تغيرات درجة الحرارة أثناء التشغيل، وبالتالي توفير ضمان موثوق للنقل المستقر للمعدات.

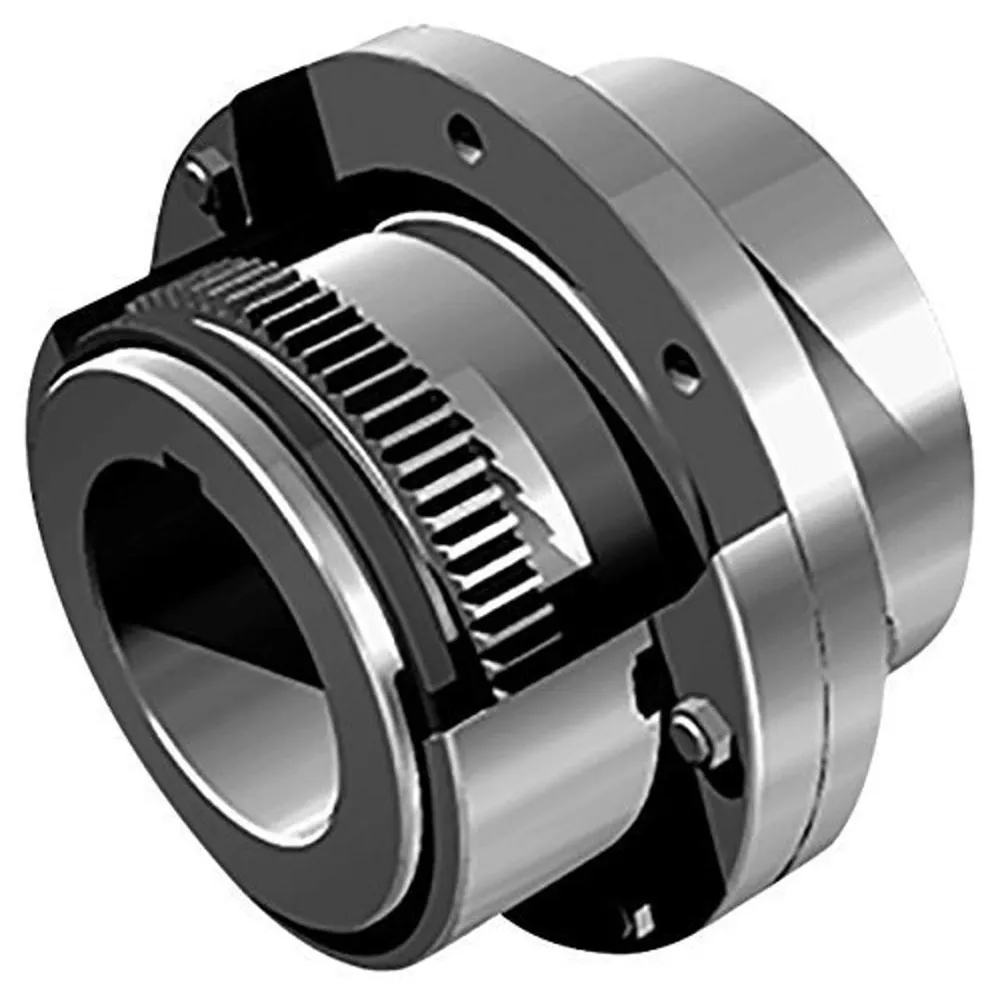

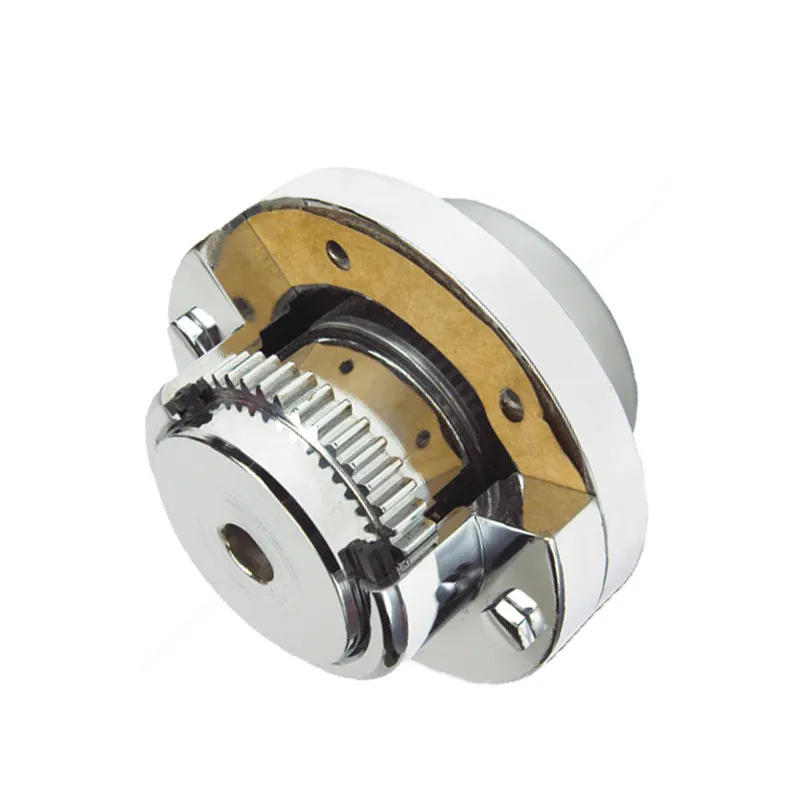

هيكل غلاف التروس الخارجي على شكل أسطوانة

الميزة الأبرز لتصميم قارنة التروس على شكل أسطوانة GICLZ تكمن في هيكل جلبة التروس الخارجية على شكل أسطوانة. يتيح هذا التصميم للأسنان الداخلية والخارجية لأداة التوصيل تحقيق حالة تشابك مثالية، مما يؤدي إلى تحسين استقرار ناقل الحركة بشكل كبير.

الوصلة مصنوعة من الفولاذ عالي الجودة مع أسطح مسننة متوسطة الصلابة. بالإعتماد على مادته الصلبة وبنيته المعقولة، فإنه يصبح عالي الأداءاقتران التروس على شكل طبلة عزم الدوران العالي، تتميز بقدرة تحمل ممتازة وقادرة على التعامل بسهولة مع احتياجات نقل الأحمال الثقيلة في السيناريوهات الصناعية. لتعزيز أدائها بشكل أكبر، يمكن أن تخضع أسطح الأسنان لمعالجة تصلب للوصول إلى معيار صلابة HRC ≥ 56. بعد التصلب، يتم تعزيز قدرة تحمل الوصلة بشكل كبير مع الحفاظ على خصائصها خفيفة الوزن والقصور الذاتي الدوراني المنخفض، دون فرض أعباء إضافية على العمود.

الموثوقية والتشحيم والختم

من حيث الموثوقية، فإن أداة التوصيل المسننة ذات الشكل الأسطواني GICLZ تعمل أيضًا بشكل ممتاز. وهي مجهزة بهياكل التشحيم المتقدمة ومكونات الختم. التشحيم الجيد يمكن أن يقلل من تآكل سطح الأسنان، في حين أن الختم عالي الجودة يمكن أن يمنع بشكل فعال تسرب زيت التشحيم وتسلل الشوائب.

ولا يؤدي هذا إلى إطالة عمر خدمة أداة التوصيل فحسب، بل يعمل أيضًا على تبسيط الصيانة اليومية. كاقتران تروس على شكل طبلة عالي المحاذاة والتعويض، فإن تصميمه الهيكلي المتماثل يمنح مكوناته إمكانية تبديل ممتازة، مما يجعل صيانة الأجزاء واستبدالها أكثر كفاءة وملاءمة. عندما تتجاوز سرعة التشغيل الخطية للوصلة 36 م/ث، تضمن معالجة التوازن الديناميكي الدقيق التشغيل المستقر للمعدات، وتجنب الاهتزازات الناتجة عن التشغيل عالي السرعة من التأثير على دقة النقل.

تكوينات فتحة العمود ومصفوفة السلسلة الكاملة

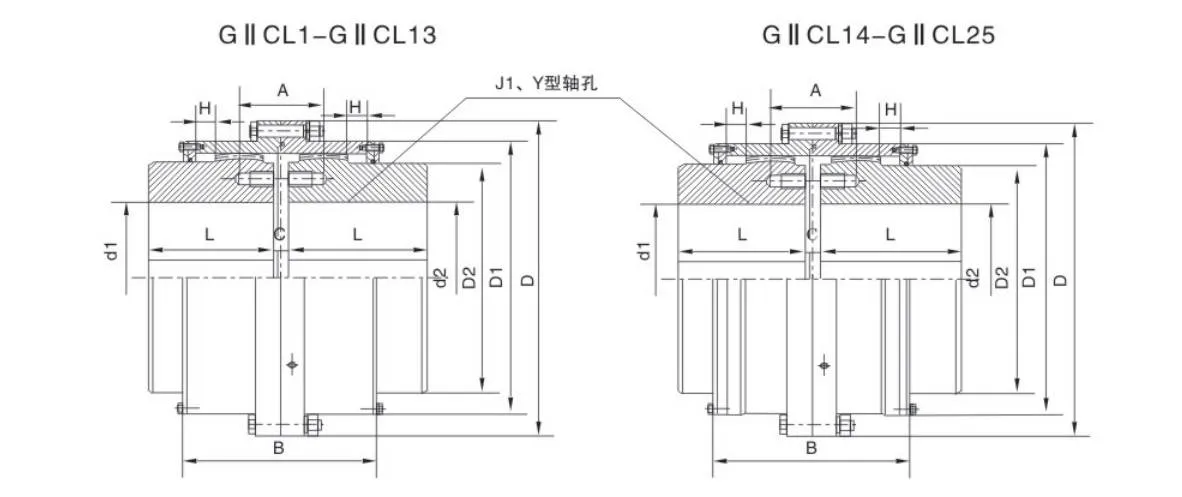

لتلبية متطلبات الاتصال للمعدات المختلفة، توفر قارنة التروس ذات الشكل الأسطواني GICLZ مجموعة متنوعة من مخططات تكوين فتحة العمود، والتي تغطي مجموعات فتحات العمود المتعددة مثل النوع Y، والنوع Z1، والنوع J1. بغض النظر عن نوع سيناريو اتصال العمود، يمكن العثور على طريقة التثبيت المناسبة.

تمتلك شركة Raydafon تصميمًا شاملاً في مجال أدوات التوصيل الترسية. بالإضافة إلى نوع GICLZ، فهي تمتلك أيضًا سلسلة متعددة من المنتجات بما في ذلك GICL، وGⅡCL، وGⅡCLZ، وNGCL. بفضل مصفوفة منتجات السلسلة الكاملة، أصبحت Raydafon جديرة بالثقةمورد اقتران التروس المرنةفي المجال الصناعي، وتستخدم منتجاتها على نطاق واسع في أنظمة النقل لمختلف الصناعات مثل التعدين والتعدين والهندسة الكيميائية والطاقة الكهربائية.

قدرة تحمل الحمولة وأداء المحاذاة غير الصحيحة

فيما يتعلق بمقارنة قدرة التحمل، فإن قارنة التروس ذات الشكل الأسطواني GICLZ توضح مزايا كبيرة. في ظل ظروف نفس القطر الخارجي للكم الداخلي والحد الأقصى للقطر الخارجي للوصلة، تكون قدرتها على التحمل أعلى بنسبة 15%-20% من قدرة الوصلات ذات الأسنان المستقيمة، مما يمكنها من نقل عزم دوران أكبر في مساحة تركيب أكثر إحكاما.

فيما يتعلق بأداء تعويض المحاذاة غير الصحيحة، فإن قارنة التروس ذات شكل الأسطوانة هذه أكثر تميزًا. عندما تكون الإزاحة الشعاعية صفرًا، يمكن أن يصل تعويض الإزاحة الزاوية إلى 1°30′، وهو تحسن بنسبة 50% مقارنةً بأدوات التوصيل ذات الأسنان المستقيمة. يمكن أن تعمل بثبات حتى في ظروف العمل حيث دقة محاذاة العمود ليست مثالية. علاوة على ذلك، في ظل نفس الوحدة وعدد الأسنان وعرض الأسنان، يمكن لبنية الأسنان على شكل الأسطوانة تحقيق تعويض إزاحة زاوي أكبر، مع قدرة على التكيف تتجاوز بكثير أدوات التوصيل ذات الأسنان المستقيمة.

تحسين الاتصال بالأسنان وسهولة التجميع

تصميم سطح الأسنان على شكل طبلة لـ GICLZ على شكل طبلةاقتران العتاديمكن أيضًا تحسين حالة التلامس للأسنان الداخلية والخارجية. عندما يكون هناك إزاحة زاويّة في العمود، فإنه يتجنب بشكل فعال قذف الحافة على أسطح الأسنان، ويقلل من تركيز الضغط، وفي الوقت نفسه يعزز مقاومة التآكل ومقاومة الاحتكاك لأسطح الأسنان، ويقلل الضوضاء أثناء النقل، ويطيل فترة صيانة المعدات، ويقلل وقت التوقف عن الصيانة، ويحسن كفاءة الإنتاج.

بالإضافة إلى ذلك، يتخذ طرفي غلاف التروس الخارجي للوصلة شكل الفم الجرسي. هذا التصميم التفصيلي يجعل تركيب وتفكيك أداة التوصيل أكثر ملاءمة، مما يوفر تكاليف ساعات العمل أثناء تجميع المعدات وصيانتها.

ملاحظات الكفاءة والتطبيق

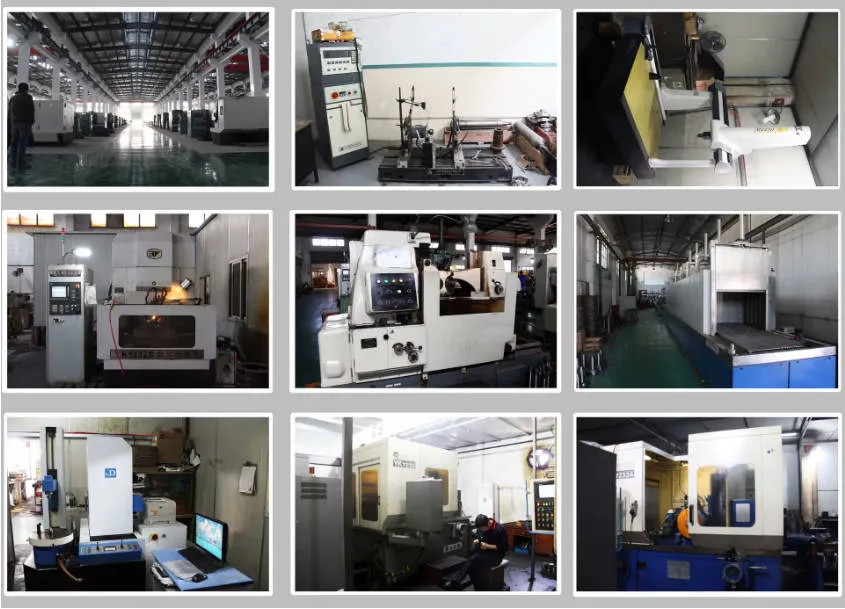

مع كفاءة نقل تصل إلى 99.7%، أصبحت قارنات التروس ذات الشكل الأسطواني GICLZ البديل المفضل لقارنات الأسنان المستقيمة في جميع أنحاء العالم. لدى Raydafon نظام إنتاج كامل، والذي يمكن أن يضمن أن كل أداة توصيل GICLZ لها مواصفات كاملة وتفي بالمعايير، مما يوفر للمستخدمين منتجات مستقرة وموثوقة.

باعتبارها فعالةاقتران التروس الصناعية على شكل طبلةفهي تمتلك الصلابة والمرونة ولكنها تفتقر إلى المرونة. ولذلك، فهو غير مناسب لظروف العمل التي تتطلب تخميد الاهتزاز والتخزين المؤقت، ولا يمكن استخدامه في المعدات الميكانيكية التي لديها متطلبات صارمة بشأن دقة محاذاة العمود. يمكن للمستخدمين إجراء اختيارات معقولة وفقًا لاحتياجات ظروف العمل الفعلية.
