استبدال GIGL Drum Shape Gear Coupling

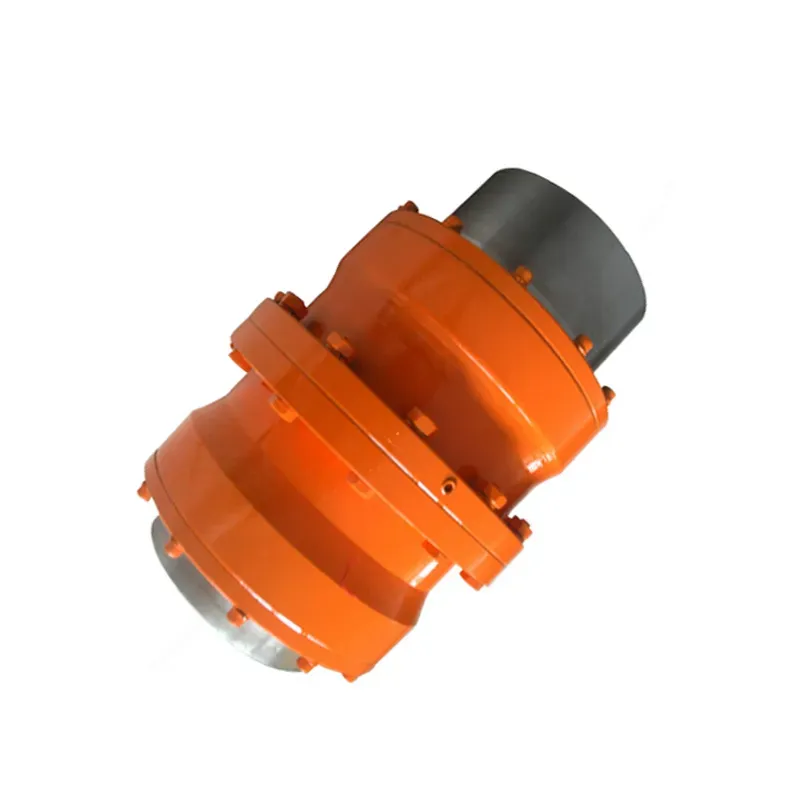

إذا كانت آلاتك الثقيلة - منصات درفلة مصانع الصلب، وكسارات مصانع الأسمنت، وناقلات التعدين - تحتاج إلى أداة توصيل لن تتراجع عن عزم الدوران العالي، فإن استبدال Raydafon لأداة توصيل التروس ذات الشكل الطبلي GIGL مصممة لهذه المهمة بالضبط.

ما الذي يجعلها تبرز؟ الأسنان على شكل طبلة. إنهم لا ينقلون السلطة فحسب، بل يتعاملون مع فوضى الاستخدام في العالم الحقيقي. يصل الحد الأقصى لعزم الدوران إلى 2000 كيلو نيوتن متر، وتتراوح أحجام التجويف من 50 مم إلى 400 مم، ويمكن أن يستغرق ما يصل إلى 1.5 درجة من اختلال المحاذاة الزاوية. علاوة على ذلك، فهو يعوض التحولات المحورية والقطرية التي قد تؤدي إلى تآكل أدوات التوصيل العادية بسرعة. نحن نصنعه من الفولاذ عالي القوة 42CrMo، ثم نطحن أسنان التروس الملتفة بدقة - بحيث تتدفق الطاقة بسلاسة، ويظل التآكل منخفضًا. لا عجب أنها عنصر أساسي للأشخاص الذين يحتاجون إلى قارنات تروس للآلات الثقيلة أو قارنات تروس عالية عزم الدوران للتطبيقات الصناعية؛ يستمر في العمل حتى عندما يتم الضغط على الآلات بقوة.

إن أداة التوصيل هذه ليست قوية فحسب، بل إنها ذكية لأغراض الصيانة أيضًا. إنها حاصلة على شهادة ISO 9001، لذا فأنت تعلم أن الجودة موجودة. يتم تشحيم شبكة التروس، مما يقلل من الاهتزاز ويجعلها تدوم لفترة أطول - حتى في المناجم المتربة أو مصانع الأسمنت شديدة الحرارة. وهو صغير الحجم، لذا فإن تثبيته على مصانع الدرفلة أو محركات النقل لا يتحول إلى مشروع كبير. ولهذا السبب فهو الخيار الأفضل لوصلات تروس الأسطوانة المتينة وقارنات التروس المخصصة لمعدات التعدين؛ نقوم بتعديل الأحجام أو المعالجات السطحية لتناسب احتياجات الإعداد الخاصة بك تمامًا.

يقع مصنع Raydafon في الصين، لذلك نحن نوازن بين الجودة الجيدة والأسعار المنطقية. نحن لا نبيع قطعة ذات مقاس واحد يناسب الجميع فحسب، بل نعمل معك للحصول على أداة التوصيل المناسبة لأجهزتك. وقت توقف أقل، وكفاءة أفضل، وأداة توصيل تحافظ على حركة معداتك الثقيلة؟ هذا ما نقدمه.

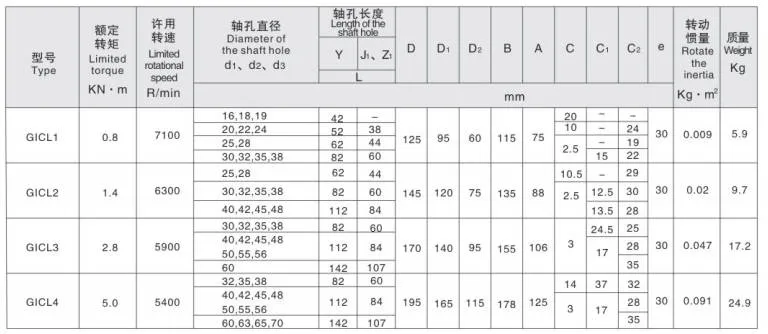

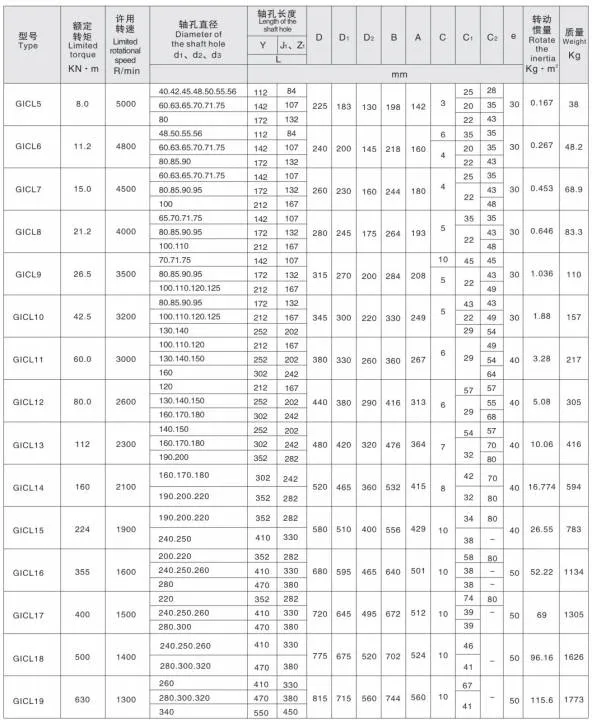

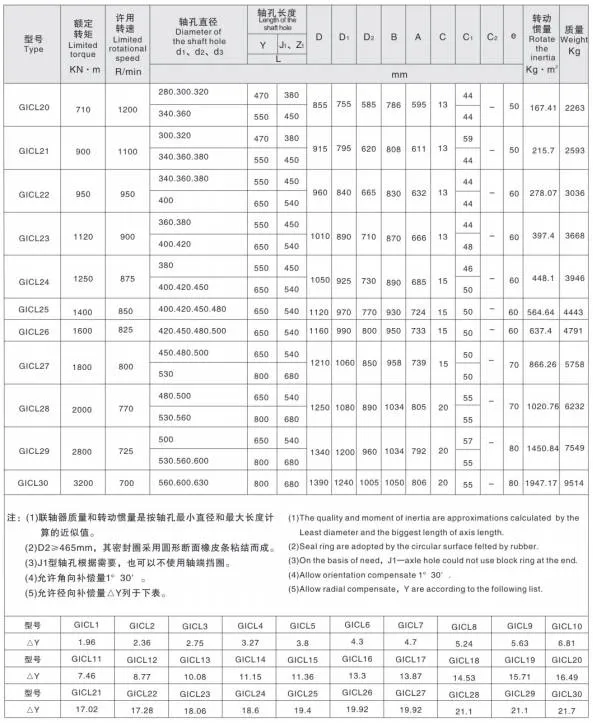

مواصفات المنتج

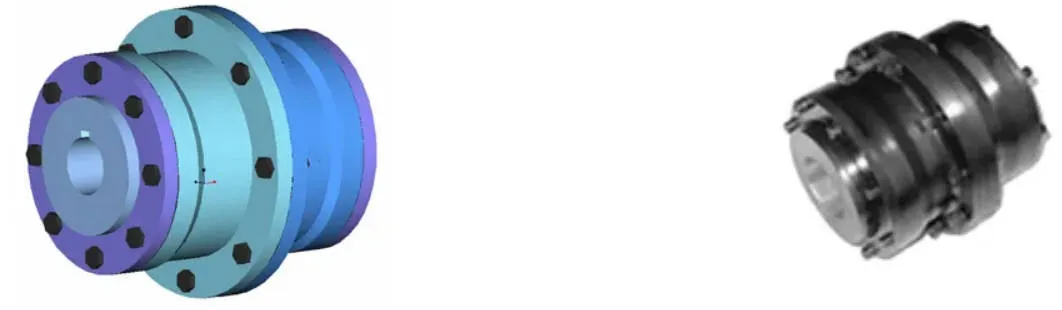

ميزات المنتج

تبرز قارنة التروس ذات الشكل الأسطواني GIGL كخيار عالي الأداء في أنظمة قارنة التروس المرنة، والمصممة خصيصًا للسيناريوهات الصناعية الصعبة حيث يكون نقل الطاقة الموثوق به غير قابل للتفاوض. إن ما يجعل قارنة الترس المتطورة هذه على شكل أسطوانة الخيار الأفضل هو قدرتها على التعامل مع المحاذاة الزاويّة بشكل فعال مع الحفاظ على قدرات نقل عزم الدوران العالية سليمة - وهو مطلب رئيسي للإعدادات الصناعية للخدمة الشاقة. عند مقارنتها بوصلات التروس ذات الأسنان المستقيمة، فإن طراز GIGL يأخذ زمام المبادرة في قدرة التحمل: تحت نفس القطر الداخلي للكم الخارجي والحد الأقصى لظروف القطر الخارجي للاقتران، فإنه يوفر متوسط ​​زيادة بنسبة 15-20% في تحمل الحمل، مما يجعله مناسبًا لتطبيقات GIGL عالية التحميل على شكل أسطوانة التروس.

إحدى أكبر مزاياها هي تعويض الإزاحة الزاوية المعززة - وهو عامل حاسم للمعدات التي قد لا تظل الأعمدة في محاذاة تمامًا. عندما تكون الإزاحة الشعاعية صفرًا، يمكن لوصلات التروس ذات الأسنان المستقيمة التعامل مع الإزاحة الزاوية بمقدار 1 درجة فقط، ولكن قارنات التوصيل المسننة ذات الشكل الأسطواني GIGL تصعد لتسمح بما يصل إلى 1 درجة 30'- وهذا تحسن بنسبة 50%. حتى عندما يكون المعامل وعدد الأسنان وعرض الأسنان متماثلين، فإن الأسنان ذات الشكل الطبلي لهذه الوصلة تسمح لها بالتعامل مع الإزاحة الزاوية أكثر من الأسنان المستقيمة. وهذا يجعلها مثالية للبيئات ذات السرعة المنخفضة والأحمال الثقيلة التي تتطلب أداءً عاليًا لأداة توصيل التروس ذات عزم الدوران، كما هو الحال في آلات التعدين أو التعدين حيث يعد التسامح مع عدم المحاذاة لأداة التوصيل ذات التروس ذات شكل الأسطوانة GIGL بمثابة تغيير في اللعبة.

كما أن سطح الأسنان على شكل الأسطوانة في أداة التوصيل المرنة هذه يصنع المعجزات لتحسين الاتصال بين الأسنان الداخلية والخارجية. فهو يعمل على إصلاح المشكلات الشائعة المتعلقة بوصلات الأسنان المستقيمة، مثل ضغط الحواف وتركيز الضغط عند أطراف الأسنان عندما يكون هناك إزاحة زاويّة. وفي الوقت نفسه، فإنه يقلل الاحتكاك والتآكل، ويقلل مستويات الضوضاء، ويطيل فترات الصيانة - مما يوفر الوقت والمال للشركات أثناء الصيانة. ميزة عملية أخرى هي الشكل المتسع لغطاء الأسنان الخارجي: فهو يجعل تجميع وتفكيك الأسنان الداخلية والخارجية أسهل بكثير، مما يعزز الكفاءة التشغيلية اليومية للفرق التي تعمل مع تركيبات قارنات التروس ذات شكل الأسطوانة من GIGL.

عندما يتعلق الأمر بكفاءة النقل، فإن قارنات التروس ذات شكل الأسطوانة GIGL تحقق نسبة مذهلة تبلغ 99.7% - وهو رقم يشير إلى موثوقيتها في استخدامات قارنات التروس الصناعية، بدءًا من أنظمة النقل في التصنيع وحتى الآلات الثقيلة في البناء. بفضل هذه السمات القوية، حلت أدوات التوصيل المسننة على شكل أسطوانة مثل GIGL محل الإصدارات ذات الأسنان المستقيمة إلى حد كبير في جميع أنحاء العالم، خاصة في التطبيقات التي يكون فيها أداء قارنات التروس المسننة على شكل أسطوانة GIGL أمرًا ضروريًا. يستخدم غلاف الأسنان الخارجي أسنانًا على شكل أسطوانة من أجل تشابك سلس، وهو مصنوع من الفولاذ عالي الجودة مع أسطح أسنان متوسطة الصلابة لدعم الأحمال الثقيلة. إذا كان العملاء بحاجة إلى المزيد من الأداء، فيمكننا توفير خدمة تقوية سطح الأسنان (مع HRC ≥ 56) لتحسين متانتها. بالإضافة إلى ذلك، تتميز الوصلة بتصميم خفيف الوزن يحافظ على انخفاض القصور الذاتي الدوراني، مما يجعلها مثالية للمعدات التي تكون فيها السرعة والدقة أمرًا مهمًا.

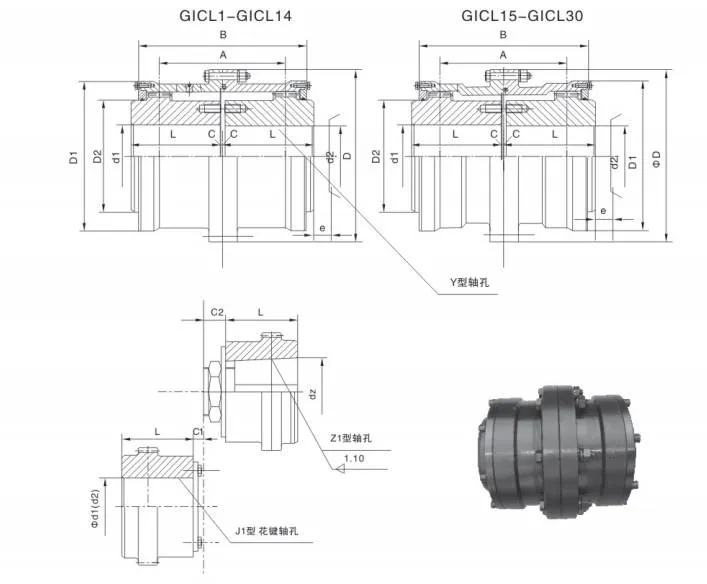

للحفاظ على تشغيل قارنة التروس ذات شكل الأسطوانة GIGL بشكل جيد على المدى الطويل، فهي مجهزة بهياكل تشحيم وأختام موثوقة تعمل على إطالة عمر الخدمة وتجعل الصيانة بسيطة. ويضمن تصميمها المتناسق إمكانية تبديل ممتازة، لذا يكون استبدال الأجزاء أمرًا سهلاً إذا لزم الأمر. بالنسبة للعمليات عالية السرعة حيث تتجاوز السرعات الطرفية 36 م/ث، فإننا نطبق التوازن الديناميكي لمنع الاهتزاز وضمان الأداء المستقر. توفر تكوينات فتحة العمود أيضًا المرونة: الجمع بين أنواع Y، وZ1، وJ1 لتناسب احتياجات الاتصال المختلفة لمختلف الآلات الصناعية التي تستخدم أداة توصيل التروس على شكل أسطوانة GIGL. تنتج Raydafon، وهي شركة مصنعة موثوقة، مجموعة كاملة من أدوات التوصيل ذات التروس ذات الشكل الأسطواني تتجاوز GIGL، بما في ذلك متغيرات GICL وGIICL وGICLZ وGIICLZ وNGCL - جميعها تلبي معايير الصناعة الصارمة لضمان الجودة.

تتمتع أداة التوصيل الصلبة والمرنة هذه بالكثير من الفوائد: هيكل مدمج، ونصف قطر دوران صغير، وسعة تحميل عالية، وكفاءة من الدرجة الأولى، وانخفاض مستوى الضجيج، ودورات صيانة طويلة. إنها مناسبة بشكل خاص لظروف الخدمة الشاقة منخفضة السرعة في صناعات مثل المعادن (لمطاحن الدرفلة)، والتعدين (للكسارات)، والرفع والنقل (للرافعات)، بالإضافة إلى نقل عمود نقل المواد البترولية والكيميائية والآلات العامة - جميع المناطق التي تتألق فيها قوة قارنة التروس ذات شكل الأسطوانة GIGL. ومع ذلك، من المهم ملاحظة: نظرًا لصلابته العالية ومرونته دون مرونة، لا يُنصح به للآلات التي تحتاج إلى تخميد الاهتزازات أو التخزين المؤقت أو محاذاة العمود الصارمة للغاية - مثل المعدات الدقيقة حيث يمكن أن تؤثر حتى الاهتزازات الصغيرة على الأداء.
