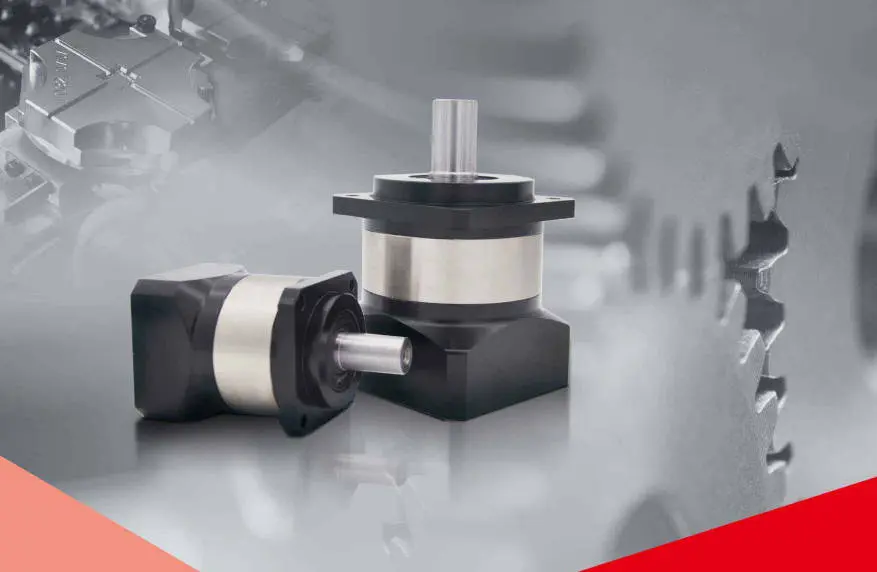

Planetary Gearbox Supplier for High Torque and Precision Applications

الشركة المصنعة لعلبة التروس الكوكبية - عزم الدوران العالي، والمدمج، والكفاءة

رايدافونهو مصنع مخفض مقره الصين مع العرض المباشر. نحن نقدم مخفضات كوكبية بأداء مستقر، وهيكل مدمج، وسعر معقول للأتمتة، ونقل الحمولة العالية، والتحكم الدقيق.

الهيكل والمواد

  • هيكل فولاذي من سبائك عالية القوة
  • ترس مكربن ​​ومروي ودقيق أرضي
  • صلابة سطح الأسنان HRC60±2
  • مقاومة قوية للتعب، وقدرة تحميل أعلى من آليات التروس التقليدية

أداء

  • تصميم شبكي متماثل بثلاثة أسنان
  • كفاءة النقل فوق 95%
  • تشغيل مستقر، ضوضاء منخفضة، خرج عزم دوران موحد
  • مناسبة لأنظمة المؤازرة والأسطوانات الكهربائية والروبوتات الصناعية والهيكل المحمول ذو العجلات

خيارات التكوين

  • مجموعات أحادية المرحلة، ومرحلتين، وثلاث مراحل
  • نسب السرعة من 3:1 إلى 200:1
  • الإخراج: عمود المفتاح، عمود المفتاح، نوع الحافة، واجهة مخصصة غير قياسية
  • تم اختبار التوازن الديناميكي والتركيز قبل الشحن

يستخدم على نطاق واسع في خطوط التجميع الآلية، وآلات التعبئة والتغليف، ومعدات CNC، ومعدات النقل، والهيكل الزاحف الهندسي، وأنظمة التحكم في طاقة الرياح. سواء كنت متخصصًا في التكامل، أو مصنعًا كاملاً للآلات، أو مزود خدمة صيانة، يمكننا توفير حلول نقل فعالة من حيث التكلفة.اتصل بنالاقتباس.

Raydafon planetary gearbox structure

كيف يعمل صندوق التروس الكوكبي

يحتوي المخفض الكوكبي على ثلاثة أجزاء رئيسية: ترس الشمس المركزي (ترس الإدخال)، ومجموعة التروس الكوكبية التي تدور حوله، وحلقة التروس الداخلية الملفوفة بالخارج.

الخطوة 1 - مدخلات الطاقة يقوم المحرك بتشغيل معدات الشمس للدوران.
الخطوة 2 – ربط متعدد الأسنان يقوم جهاز الشمس بتشغيل عدة تروس كوكبية للتدوير. تدور هذه التروس أثناء الدوران على طول تروس الشمس.
الخطوة 3 - انتاج الطاقة يتم نقل الطاقة إلى عمود الخرج من خلال الناقل الكوكبي المثبت على التروس.

تعمل طريقة التشابك متعددة الأسنان هذه على مشاركة القوة بين التروس المتعددة، مما يوفر إخراجًا سلسًا، وضوضاء منخفضة، وقدرة تحمل أقوى من هياكل التروس العادية. تنتج مخفضات Raydafon الكوكبية عزم دوران أعلى تحت نفس الحجم، مع هيكل مدمج للمعدات ذات مساحة التثبيت المحدودة.

مرحلة واحدة

3-10:1

مرحلتين

15-100:1

ثلاث مراحل

ما يصل إلى 200:1

نظرًا لأن التروس الكوكبية الداخلية تغير موضع القوة باستمرار أثناء الدوران، فإن تآكل التروس يكون متساويًا وتتمتع الآلة بأكملها بعمر أطول. نحن نستخدم تروسًا فولاذية صلبة ومحامل دقيقة ومعايير تجميع ذات رد فعل عكسي منخفض للحصول على إخراج مستقر ودقة تحديد موضع عالية. مناسبة لظروف التحميل المتكررة، والتوقف الأمامي، والخلفي، والقصور الذاتي المنخفض.

Planetary gearbox working principle

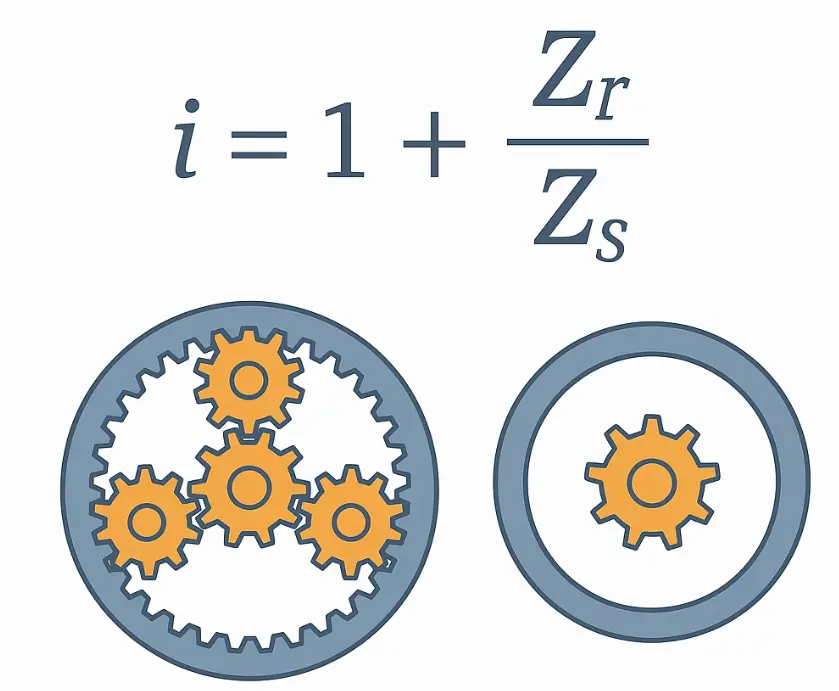

كيفية حساب نسبة التروس لعلبة التروس الكوكبية

تحدد نسبة النقل سرعة عمود الخرج وعزم الدوران. وله تأثير مباشر على كفاءة تشغيل المعدات ومطابقة الأحمال.

الهيكل المشترك: Sun Gear Active، الحلقة الداخلية الثابتة، مخرج حامل الكوكب

ط = 1 + (زر ÷ ض)

Zr = الأسنان الحلقية الداخلية  |  Zs = أسنان ترس الشمس

مثال

أسنان تروس الشمس: 20

الأسنان الحلقية الداخلية: 60

ط = 1 + (60 ÷ 20) = 1 + 3 = 4

يدور المحرك 4 مرات، ويدور عمود الإخراج مرة واحدة → 4:1

نطاق رايدافون القياسي

مرحلة واحدة: 3-10

على مرحلتين: 15-100

ثلاث مراحل: لظروف التحميل الثقيل والسرعة المنخفضة

النطاق المشترك: 3:1 إلى 100:1

تؤدي المراحل المختلفة إلى حدوث احتكاك داخلي، مما يؤثر بشكل طفيف على الكفاءة. في ظل الفرضية التي تسمح بها نسبة السرعة، اختر مجموعة ذات مستوى منخفض أكثر كفاءة.

يمكن أن توصي Raydafon بنسبة نقل معقولة ومستوى هيكلي بناءً على سرعة المحرك ومتطلبات سرعة الخرج وعزم دوران الحمل. نحن نقدم أيضًا رسومات المعلمات واقتراحات الاختيار.اتصل بناللمساعدة في حساب النسبة ومطابقة النماذج.

Planetary gearbox ratio calculation

View as

ياو محرك علبة التروس الكوكبية لتوربينات الرياح

ياو محرك علبة التروس الكوكبية لتوربينات الرياح

علبة التروس الكوكبية Yaw Drive لتوربينات الرياح — 12 حجم إطار، 1,000–80,000 نيوتن متر، النسب 297:1–2,153:1، غلاف حديدي قابل للسحب ثلاثي IP67 للمواقع التي تتراوح درجة حرارتها من -40 درجة مئوية إلى +60 درجة مئوية. مجموعات التروس مكربنة ومؤرضة إلى HRC 58–62؛ يحمل حامل الكوكب العائم خطأ في الإرسال في حدود 0.08 درجة تحت التحميل العاصف. يقبل دعم محمل الدوران المثبت على شفة حواف محرك IEC مباشرة، مع خيارات إخراج محززة أو ترس متكامل. أرسل لحظة انحراف الكنة وإطار المحرك وفئة تآكل الموقع - ونقوم بإرجاع رسم واجهة ثنائي الأبعاد مطابق وعرض أسعار مباشر من المصنع في غضون 24 ساعة.
PG Series Feed Mixer Mixer Boxer

PG Series Feed Mixer Mixer Boxer

بصفتها شركة مصنعة ومورد محلي في الصين ، قامت Raydafon بصياغة علبة التروس الكوكبية لـ PG Series Series في مصنعها الخاص. تتراوح نسبة السرعة من 3: 1 إلى 15: 1. التروس مصنوعة من الفولاذ عالي القوة. بعد التبريد ، تصل صلابة سطح الأسنان إلى HRC55 ، والتي هي مقاومة للارتداء ومقاومة للتأثير ، ويمكن أن تصمد أمام عزم الدوران 1800n ・ م. الصندوق مصنوع من الحديد الزهر ومجهز ببنية ختم مزدوجة. يصل مستوى مقاومة الغبار والماء إلى IP65 ، ويمكن أن يعمل بشكل ثابت في البيئة الرطبة والمتربة للمزرعة. توفر لك طريقة الإمداد المباشر للمصنع منتجات نقل بأسعار معقولة وموثوقة!
علبة التروس الكوكبية من سلسلة PGA لخلاط التغذية

علبة التروس الكوكبية من سلسلة PGA لخلاط التغذية

تم تصميم علب التروس الكوكبية ذات محرك المثقاب من سلسلة PGA لخلاطات التغذية TMR ومغذيات النظام الغذائي المدفوعة من جرار 540 دورة في الدقيقة PTO. يتراوح عزم الدوران المستمر من 3,810 نيوتن متر (PGA-502) إلى 42,000 نيوتن متر (PGA-4203/4204)، بنسب تتراوح من 11.1:1 إلى 662.8:1 وشرائح إدخال قياسية 1 بوصة 3/8 Z6 أو 1 بوصة 3/4 Z20. التروس والأعمدة مصنوعة من سبائك الفولاذ عالية القوة، ومكربنة بالغاز إلى حوالي صلابة سطح الأسنان HRC58؛ يستخدم الغلاف المصنوع من الحديد الزهر المكون من قطعة واحدة ختمًا مزدوجًا وفقًا لمعيار IP65 للغبار والطين والغسيل. تم تصنيعه بواسطة Raydafon في ورشة عمل ISO 9001 الخاصة بها في نينغبو، الصين، لمصنعي الخلاطات OEM وكوحدة بديلة للمزارع والتجار. النسب المخصصة وفلنجات الإخراج وأوجه التثبيت مصنوعة للرسم. أرسل نموذج الخلاط أو الرسم الخاص بك للحصول على اختيار مؤكد وعرض أسعار خلال 24 ساعة.
بصفتها الشركة المصنعة والمورد والمورد الموثوق بها في الصين ، فقد مرر منتجاتنا شهادة CE. إذا كنت ترغب في شراء منتجات عالية الجودة ، يرجى الاتصال بنا.
