علبة التروس الكوكبية من سلسلة PGA لخلاط التغذية
  • علبة التروس الكوكبية من سلسلة PGA لخلاط التغذيةعلبة التروس الكوكبية من سلسلة PGA لخلاط التغذية
  • علبة التروس الكوكبية من سلسلة PGA لخلاط التغذيةعلبة التروس الكوكبية من سلسلة PGA لخلاط التغذية

علبة التروس الكوكبية من سلسلة PGA لخلاط التغذية

تم تصميم علب التروس الكوكبية ذات محرك المثقاب من سلسلة PGA لخلاطات التغذية TMR ومغذيات النظام الغذائي المدفوعة من جرار 540 دورة في الدقيقة PTO. يتراوح عزم الدوران المستمر من 3,810 نيوتن متر (PGA-502) إلى 42,000 نيوتن متر (PGA-4203/4204)، بنسب تتراوح من 11.1:1 إلى 662.8:1 وشرائح إدخال قياسية 1 بوصة 3/8 Z6 أو 1 بوصة 3/4 Z20. التروس والأعمدة مصنوعة من سبائك الفولاذ عالية القوة، ومكربنة بالغاز إلى حوالي صلابة سطح الأسنان HRC58؛ يستخدم الغلاف المصنوع من الحديد الزهر المكون من قطعة واحدة ختمًا مزدوجًا وفقًا لمعيار IP65 للغبار والطين والغسيل. تم تصنيعه بواسطة Raydafon في ورشة عمل ISO 9001 الخاصة بها في نينغبو، الصين، لمصنعي الخلاطات OEM وكوحدة بديلة للمزارع والتجار. النسب المخصصة وفلنجات الإخراج وأوجه التثبيت مصنوعة للرسم. أرسل نموذج الخلاط أو الرسم الخاص بك للحصول على اختيار مؤكد وعرض أسعار خلال 24 ساعة.

علبة التروس الكوكبية من سلسلة PGA لخلاط التغذية

مخفض كوكبي يعمل بنظام PTO بسرعة 540 دورة في الدقيقة لخلاطات TMR ومغذيات النظام الغذائي، مما يوفر عزم دوران مستمر يبلغ 3,810-42,000 نيوتن متر بنسب تتراوح من 11.1:1 إلى 662.8:1. غلاف من الحديد الزهر، وتروس مصنوعة من سبائك الصلب المكربن، وختم مزدوج، وحماية IP65 للعمل اليومي في الغبار والطين والغسل.

  • 3810-42000عزم الدوران المستمر (N·m)
  • 11.1:1–662.8:1النسب المتوفرة
  • 540 دورة في الدقيقةسرعة الإدخال المقدرة
  • IP65حماية من الغبار والماء

علبة التروس الكوكبية من سلسلة PGA لخلاطات الأعلاف وعربات TMR

سلسلة PGA هي وحدة محرك البريمة التي تقع بين مأخذ الطاقة للجرار ومسمار الخلط لخلاط التغذية. يتم تقليل مدخلات الجرار البالغة 540 دورة في الدقيقة خلال المرحلة الكوكبية إلى الدوران المنخفض عالي عزم الدوران الذي يحتاجه البريمة لرفع وطي السيلاج والتبن والتركيز دون توقف. نظرًا لأن مسار التحميل مشترك عبر العديد من التروس الكوكبية، يظل محرك الأقراص مضغوطًا بدرجة كافية لتثبيته على اللوحة الأمامية أو الجانبية للخلاط بينما يستمر في إنتاج عزم دوران مستمر من 3810 نيوتن متر على الطراز الأصغر إلى 42000 نيوتن متر على الطراز الأكبر.

تقوم Raydafon ببناء سلسلة PGA في ورشة العمل الخاصة بها في نينغبو، الصين، بموجب نظام الجودة ISO 9001، وتوفرها لمصنعي خلاطات الأعلاف ومغذيات النظام الغذائي كوحدة تصنيع المعدات الأصلية وكذلك للتجار كعلبة تروس بديلة. إذا كان جهازك يعمل بنظام PTO، فقم بإقرانه بـعمود PTO لخلاطات الأعلاف; إذا كان الخلاط الخاص بك يستخدم مرحلة مشطوفة بدلاً من مرحلة كوكبية، فقارن بينعلبة التروس لخلاط التغذيةنطاق على نفس الموقع.

ما هو صندوق التروس الكوكبي لمحرك أوجيه وكيف يعمل؟

إن علبة التروس الكوكبية ذات المحرك المثقبي عبارة عن مخفض محوري حيث يقوم الترس الشمسي بتشغيل العديد من التروس الكوكبية التي تدور داخل الترس الحلقي أثناء حملها بواسطة حامل كوكبي. لذلك يتم نقل عزم الدوران من خلال نقاط اتصال متعددة الأسنان في وقت واحد بدلاً من زوج واحد، وهذا هو السبب في أن الوحدة الكوكبية يمكنها حمل حمولة خلاط ثقيلة في مبيت قصير مستدير، ولماذا تقاوم الصدمة التي تحدث عندما يبدأ المثقاب الكامل في التغذية المجمدة أو المضغوطة.

في خلاط التغذية، يكون التسلسل واضحًا: جرار PTO عند 540 دورة في الدقيقة، وتخفيض كوكبي إلى ما يقرب من 5-50 دورة في الدقيقة عند عمود البريمة، ومضاعفة عزم الدوران الذي يسمح لجرار صغير نسبيًا بإدارة برغي خلط كبير. ولهذا السبب أيضًا يتم اختيار سلسلة PGA من قبل المزارع التي تستخدم الجرارات الصغيرة - حيث يوفر صندوق التروس، وليس الجرار، قوة الدوران الإضافية. وينطبق نفس المبدأ على مغذيات مصانع السيلاج والغاز الحيوي، حيث يكون الدوران المستمر منخفض السرعة أكثر أهمية من سرعة الذروة.

المواصفات الفنية ونطاق الطراز

يتم تصنيف جميع الطرازات بسرعة إدخال تبلغ 540 دورة في الدقيقة. قم بتمرير الجدول إلى الجانبين لعرض كل عمود.

نموذج عزم الدوران المستمر (N·m) أقصى عزم دوران (نيوتن · م) النسبة ط رمح الإدخال
نماذج أحادية المرحلة ومرحلتين
بغا-502 3,810 7,620 12.36-15.51 1"3/8 Z6
PGA-1002/3 8500 17000 16.8-30.6 1"3/4 Z20
بغا-1202 11,600 23,200 11.1-19.4 1"3/4 Z20
PGA-1602/3 15,700 31,400 13.4-47.5 1"3/4 Z20
PGA-1702/3 15,700 31,400 13.4-47.5 1"3/4 Z20
PGA-2102/3 21000 47000 12.1-62.1 1"3/4 Z20
بغا-2502 23,780 48000 13.6-23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25.7-84.4 1"3/4 Z20
بغا-4203 42000 142,000 27.8-91.4 1"3/4 Z20
نماذج عالية النسبة للخلاطات الرأسية الكبيرة ومغذيات الغاز الحيوي
بغا-1603 15,700 31,400 24.4-116.9 1"3/4 Z20
بغا-1703 15,700 31,400 24.4-116.9 1"3/4 Z20
بغا-2103 21000 47000 31.8-126.5 1"3/4 Z20
بغا-2503 23,780 48000 35.7-142.2 1"3/4 Z20
بغا-3004 30,760 61,520 97.4-612.3 1"3/4 Z20
بغا-4204 42000 142,000 105.4–662.8 1"3/4 Z20
  • أقصى عزم دوران هو الذروة المتقطعة التي يقبلها صندوق التروس أثناء بدء تشغيل المثقاب المحمل؛ عزم الدوران المستمر هو قيمة واجب الخلط دون انقطاع.
  • خيارات عمود الإدخال الموضحة هي ملفات تعريف PTO القياسية مقاس 1 بوصة 3/8 Z6 و1 بوصة 3/4 Z20. يمكن تشكيل الخطوط الأخرى وأحجام التجويف وأبعاد شفة الإخراج حسب الرسم الخاص بك.
  • يمكن في بعض الأحيان الوصول إلى النسب خارج النطاق المدرج لإطار معين من خلال الجمع بين المراحل — أرسل سرعة الإخراج المطلوبة وسنقوم بالتأكيد.

كيفية اختيار نموذج PGA المناسب للخلاط الخاص بك

  1. قم بمطابقة الإطار مع قوة الجرار وحجم البريمة.عادةً ما تعمل الخلاطات الصغيرة بقدرة 40-80 حصانًا على تشغيل PGA-502 أو PGA-1002/3؛ تستخدم عربات TMR متوسطة المدى بقوة 80-150 حصان عادةً PGA-1602/3 إلى PGA-2502؛ تنتقل الخلاطات الرأسية الكبيرة ومغذيات الغاز الحيوي إلى PGA-3004 أو PGA-4204.
  2. تحقق من عزم الدوران المستمر مقابل واجبك.قارن عزم الدوران المطلوب للخلاط مع الرقم المستمر في الجدول، وليس رقم الذروة. قيمة الذروة هي الإرتفاع لبدء التشغيل، وليس تقييم العمل.
  3. تأكيد رمح الإدخال.تستخدم معظم الجرارات في أوروبا وأمريكا الشمالية مقاس 1 بوصة 3/8 Z6 عند 540 دورة في الدقيقة، بينما تستخدم الآلات الأكبر مقاس 1 بوصة 3/4 Z20. الخط الخاطئ هو خطأ الترتيب الأكثر شيوعًا الذي نراه.
  4. تحقق من التركيب ومستوى الزيت.تأكد من نمط الترباس وشفة الإخراج وموضع حشو الزيت مقابل إطار الخلاط بحيث تستقر الوحدة في الزاوية المحددة في الدليل.
  5. تخطيط فترة الصيانة.استخدم درجة الزيت وفاصل التغيير في الدليل؛ يمكننا توفير جدول صيانة مكتوب مع الشحنة إذا كان فريق الخدمة الخاص بك يحتاج إلى جدول صيانة لسجلات الضمان.

لست متأكدا من الإطار الذي يناسبك؟ أرسل العلامة التجارية للخلاط، وقطر البريمة، والقدرة الحصانية للجرار، وسرعة البريمة المطلوبة - وسيقوم مهندسونا بتأكيد النموذج والنسبة قبل الطلب.

تفاصيل المنتج

كلتا الصورتين أدناه هما وحدة سلسلة PGA التي ننتجها: علبة التروس المجمعة مع غلافها المصبوب ومدخل PTO، ورسم الأبعاد المستخدم لفحص التركيب.

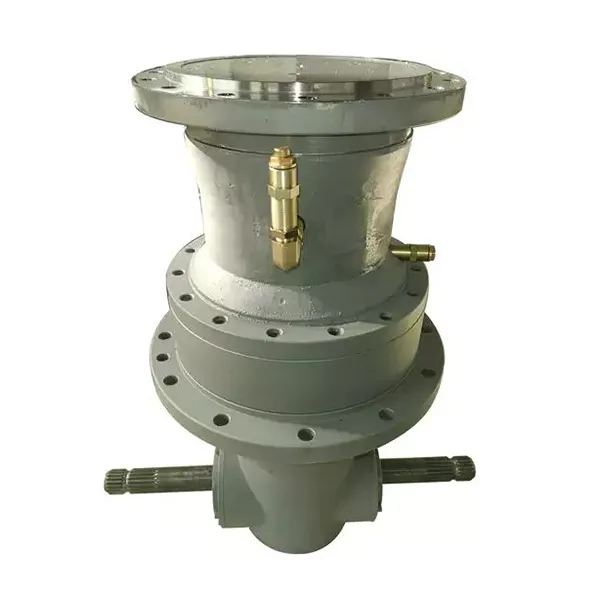

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
علبة التروس الكوكبية لمحرك المثقاب من سلسلة PGA — مبيت من الحديد الزهر، ومرحلة التخفيض الكوكبية، وعمود إدخال PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
الأبعاد التفصيلية والتركيبية لعلبة التروس الكوكبية لخلاط التغذية من سلسلة PGA.

المواد والختم وجودة البناء

التروس والمعالجة الحرارية

يتم تصنيع التروس والأعمدة من سبائك الفولاذ عالية القوة ومكربنة الغاز، ثم يتم إخمادها إلى صلابة سطح السن تبلغ حوالي HRC58 بينما يظل القلب قويًا بما يكفي لامتصاص الصدمات. هذا المزيج هو ما يمنح سلسلة PGA مقاومة التآكل على السيلاج الكاشط وتحملها لبدء التحميل المتكرر، وهذا هو السبب في أنه يمكن تقديم نفس الإطار عبر نطاق واسع من النسب دون تغيير الغلاف الخارجي.

السكن والختم

الغلاف عبارة عن جسم من الحديد الزهر مكون من قطعة واحدة، مما يحافظ على تركيز تجاويف المحمل ويخفف الاهتزازات التي قد ينقلها الغلاف المُصنع. يعمل الختم المزدوج على طرفي الإدخال والإخراج على إبقاء مادة التشحيم في الداخل ويمنع الغبار والطين ومياه الغسيل، مما يمنح الوحدة مستوى حماية IP65. تم وضع حلمات الشحوم ونقطة تعبئة الزيت بحيث يمكن إجراء الصيانة الروتينية عندما يكون الخلاط في موضع عمله.

اختبار قبل الإرسال

يتم تشغيل كل علبة تروس وفحصها قبل التعبئة: التشغيل بدون حمل للتأكد من الدوران السلس وختم الزيت، والتحقق من رد الفعل العكسي ونمط الاتصال على مجموعة التروس، والفحص النهائي لخط الإدخال وشفة الإخراج. يمكن إرفاق سجلات الاختبار بمستندات الشحن عندما يتطلب مشروعك أدلة موثقة.

المزايا الرئيسية لمشغلي خلاطات الأعلاف

  1. انخفاض تكلفة الوقود.تعني كفاءة النقل العالية فقدان قدر أقل من الطاقة بين مأخذ الطاقة والمثقاب، مما يقلل من استخدام الوقود بنسبة 30% تقريبًا في أعمال الخلط المماثلة.
  2. بداية أسرع، لا يوجد تسخين مسبق.تصل مجموعة العتاد إلى حالة العمل بسرعة، لذلك لا تحتاج دفعات الصباح الباكر والخلطات الإضافية إلى عملية إحماء طويلة.
  3. خلط مستقر عالي السرعة.تحافظ مجموعة التروس الدقيقة على ثبات سرعة المثقاب خلال التبن والسيلاج والمركز، وبالتالي تمتزج الحصة بالتساوي بدلاً من التقسيم إلى طبقات.
  4. قيادة أكثر سلاسة وتدوم لفترة أطول.يعمل التصميم الكوكبي المتماثل على موازنة قوة ناقل الحركة، مما يقلل من أحمال التشويش والتآكل الميكانيكي على مجموعة الحركة بأكملها.
  5. التحول التلقائي للنسبة تحت الحمل.تبدأ الوحدة في وضع عزم الدوران العالي الذي يقوم بتكسير التغذية المضغوطة أو المجمدة، ثم تنتقل إلى وضع أسرع لبقية الدفعة.
  6. يعمل مع الجرارات الصغيرة.يتيح تضخيم عزم الدوران للجرار الأصغر والأرخص قيادة نفس البريمة، مما يحرر الآلات الأكبر حجمًا للقيام بأعمال ميدانية أخرى.
  7. عمر أطول لمجموعة القيادة PTO.يقلل عزم الدوران المنخفض من الصدمات التي يتعرض لها مأخذ الطاقة للجرار وقارنة العمود، مما يؤدي إلى إطالة فترات استبدال أداة التوصيل بمقدار 2-3 مرات.
  8. تشغيل أكثر هدوءًا واستقرارًا.تعمل الشبكات متعددة الأسنان على امتصاص اهتزازات ناقل الحركة، مما يقلل من الضوضاء ومخاطر عمل أدوات التثبيت بشكل فضفاض.
  9. عملية أسهل.يؤدي النقل التلقائي إلى تقليل التدخل اليدوي، وبالتالي يراقب المشغل الحصص والآلة بدلاً من علبة التروس.
  10. الجودة الموثقة.إنتاج ISO 9001، يتم تشكيله وتجميعه في مصنعنا الخاص، مع قطع الغيار والدعم الفني بعد التسليم.

تعتمد أرقام توفير الوقود وفترات الخدمة المذكورة أعلاه على تصميم علبة التروس لدينا ومهمة خلاط التغذية النموذجية؛ تعتمد النتائج الفعلية على الجرار والحصص الغذائية وظروف التشغيل.

التكوينات المتاحة والتركيب

يتم توفير سلسلة PGA كناقل حركة كوكبي صلب ومدمج يتم تثبيته في ثلاثة تخطيطات مشتركة للخلاط. أخبرنا أي نوع تقوم ببنائه أو تشغيله، ويتم ضبط شفة الإخراج ووجه التثبيت وموضع تعبئة الزيت وفقًا لذلك.

خلاطات محمولة على الشاحنات

محرك أوجيه مأخوذ من محرك الشاحنة PTO أو المحرك الهيدروليكي من خلال علبة التروس، مع السكن المثبت على اللوحة الأمامية للخلاط.

آلات ذاتية الحركة

يتم تثبيت علبة التروس على الهيكل المتحرك، حيث يعمل التصميم الكوكبي منخفض الاهتزاز على حماية مجموعة التروس من صدمات السفر.

الخلاطات الثابتة والثابتة

العمل المستمر على محطات الغاز الحيوي ومراكز التغذية ومنشآت TMR الثابتة، حيث يمكن التخطيط لتبريد الزيت والوصول إلى الخدمة.

التطبيقات

تعمل سلسلة PGA على تشغيل خلاطات الأعلاف وأنظمة تغذية محطات الغاز الحيوي. تشمل التركيبات النموذجية ما يلي:

  • خلاطات الأعلاف TMR الرأسية والأفقية ومغذيات النظام الغذائي
  • الناقلات اللولبية والمثاقب في مراكز التغذية ومطابخ الأعلاف في المزرعة
  • خطوط خلط السيلاج والقش حيث يجب تفتيت المواد المضغوطة
  • تعمل خلاطات المواد الخام في مصنع الغاز الحيوي ومسامير الجرعات في الخدمة المستمرة
  • فرش الفراش والقمامة باستخدام نفس مبدأ محرك البريمة
  • استبدال علب التروس البالية بالخلاطات الموجودة من ماركات أخرى

إذا لم يكن جهازك مدرجًا في هذه القائمة، فقم بوصف التطبيق ودورة العمل. قد يحتاج صندوق التروس الذي يناسب وحدة تغذية الغاز الحيوي الثابتة إلى مواصفات زيت مختلفة أو زاوية تركيب مختلفة لعربة TMR المثبتة على الشاحنة.

مراجعات العملاء

★★★★★

روبرت مارتينيزمقاول معدات خطوط الأنابيب والموقع، هيوستن، الولايات المتحدة الأمريكية

لقد استخدمنا علب التروس الكوكبية هذه في مهمة خط أنابيب ساحل الخليج حيث يكون رذاذ الملح والاهتزاز المستمر أمرًا طبيعيًا. وعلى مدار ستة أشهر من التشغيل المتواصل، ظلت الوحدات مستقرة، دون أي تغيير ملموس في دقة ربط التروس. إنهم الآن يقودون جهاز تحديد موضع اللحام الخاص بنا، ويحافظون على ثبات الذراع حتى على أرض المد والجزر غير المستوية. بالنسبة لمرحلة خط الأنابيب التالية، فهم مدرجون في قائمة الموردين المعتمدين لدينا.

★★★★★

صوفي دوبوامدير الإنتاج، مصنع قطع غيار السيارات، ليون، فرنسا

بعد مرور عامين على خط الختم الخاص بنا، لا تزال دقة تحديد الموضع ثابتة ضمن ±0.02 مم، حتى على صفائح الألومنيوم الرقيقة. لقد تحسن إنتاجنا من التمريرة الأولى بنحو 15% بعد التحول إلى هذه الوحدات، ولم تكن علب التروس بحاجة إلى أي شيء يتجاوز تغييرات الزيت المجدولة.

★★★★★

ماركو روسيمشتري الصيانة، آلات النسيج، إيطاليا

كنت قلقًا بشأن فرق الجهد بين أوروبا والصين، وقام مهندسوهم بإعداد خطة تكيف بين عشية وضحاها وقدموا وحدة تحكم ذات جهد مزدوج. كما تضمن الصندوق الخشبي مادة التشحيم الصحيحة ودليل صيانة باللغة الإيطالية مع جهة اتصال محلية لقطع الغيار. واجهة التركيب تطابق عمود محرك النول الخاص بنا تمامًا، مع عدم وجود حركة محورية أثناء التشغيل.

الأسئلة الشائعة للمشتري

  • ما هو نموذج PGA الذي يناسب خلاط الأعلاف الخاص بي؟قم بمطابقة القدرة الحصانية للجرار وقطر المثقاب وسرعة المثقاب المطلوبة مع عمود عزم الدوران المستمر: عادة ما تستخدم الخلاطات ذات 40-80 حصان PGA-502 أو PGA-1002/3، وعربات TMR بقوة 80-150 حصان تأخذ PGA-1602/3 إلى PGA-2502، والخلاطات العمودية الكبيرة أو مغذيات الغاز الحيوي تأخذ PGA-3004 أو PGA-4204. أرسل لنا تفاصيل الخلاط الخاص بك وسنقوم بتأكيد الطراز والنسبة.
  • ما الفرق بين عزم الدوران المستمر وعزم الدوران الأقصى؟عزم الدوران المستمر هو تصنيف الخلط دون انقطاع. أقصى عزم دوران هو الذروة المتقطعة التي تقبلها الوحدة عند بدء تشغيل المثقاب المحمل. قم بتغيير حجم علبة التروس على الشكل المستمر وتعامل مع الذروة على أنها مساحة رأس لبدء التشغيل.
  • ما هو عمود إدخال PTO الذي أحتاجه؟الخيارات القياسية هي 1"3/8 Z6 لمعظم الجرارات ذات سرعة 540 دورة في الدقيقة و1"3/4 Z20 للآلات الأكبر حجمًا. إذا كان مأخذ الطاقة الخاص بك عبارة عن شريحة أو تجويف أو حجم مختلف، فأرسل الرسم وسنقوم بتجهيز الإدخال لمطابقته.
  • هل علبة التروس محمية ضد الغبار والماء؟نعم. يستخدم الغلاف المصنوع من الحديد الزهر إغلاقًا مزدوجًا على أطراف الإدخال والإخراج إلى مستوى حماية IP65، والذي يغطي الغبار والطين وظروف الغسيل للاستخدام اليومي في المزرعة.
  • هل يمكنني طلب نسبة مخصصة أو شفة أو تشطيب مبيت؟نعم. تقوم Raydafon بتصنيع التروس وتجميع الوحدات في مصنعها الخاص، لذلك يتم إنتاج النسب المخصصة وفلنجات الإخراج وأوجه التثبيت ومواضع تعبئة الزيت وتشطيبات الطلاء وفقًا لبرامج OEM.
  • ماذا عن المهلة وقطع الغيار والضمان؟يتم شحن الإطارات القياسية وفقًا لجدول زمني قصير وتتبع الوحدات المخصصة الرسم المؤكد. تتوفر مجموعات التروس الاحتياطية والأختام والمحامل بشكل منفصل، ويتم ذكر شروط الضمان في عرض الأسعار. أرسل الكمية ومنفذ التسليم بسعر ثابت خلال 24 ساعة.

المنتجات ذات الصلة ومزيد من القراءة

توفر شركة Raydafon مجموعة الحركة الكاملة حول خلاط الأعلاف، بحيث يمكنك طلب علبة التروس والعمود والوصلات من مصنع واحد ومعيار فحص واحد:

اطلب عرض أسعار لعلبة التروس لسلسلة PGA

أرسل نموذج الخلاط أو الرسم، والقدرة الحصانية للجرار، وسرعة البريمة المطلوبة، ومنفذ التسليم. يقوم مهندسونا بتأكيد الإطار والنسبة وعمود الإدخال، ثم يردون بسعر ثابت خلال 24 ساعة.
