عمود PTO للمكبسات المستديرة Case IH
  • عمود PTO للمكبسات المستديرة Case IHعمود PTO للمكبسات المستديرة Case IH
  • عمود PTO للمكبسات المستديرة Case IHعمود PTO للمكبسات المستديرة Case IH

عمود PTO للمكبسات المستديرة Case IH

عمود PTO للمكبسات المستديرة Case IH — يغطي RB444، وRB454، وRB455A، وRB464، وRB554، وRB564، بالإضافة إلى متغيرات RB454 Silage وRB454 Rotor Cutter. خطوط نقل ذات سرعة ثابتة CAT4 وCAT5 مع قابض احتكاك؛ شريحة الإدخال 1.375-6 أو 1.375-21 حسب الجرار؛ متطلبات الطاقة 40-100 حصان (30-75 كيلو واط). يتراوح عزم دوران القابض من 1000 نيوتن متر (CAT3/S4) إلى 1800 نيوتن متر (CAT4/S6). أرسل طراز مكبس البالات وخط مأخذ الطاقة للجرار - نؤكد فئة مجموعة الحركة وعزم دوران القابض وطول العمود، ونعيد عرض أسعار المصنع في غضون 24 ساعة.

استبدال OEM · سلسلة Case IH RB

عمود PTO للمكبسات الدائرية Case IH — خطوط القيادة ذات السرعة الثابتة CAT4 وCAT5، 1.375-6 / 1.375-21 Spline

يفشل عمود PTO للمكبس الدائري بإحدى طريقتين: لا يمكن للمفصل العام أن يأخذ زاوية الدوران عند الرأس، أو أن القابض لا ينزلق عند عزم الدوران الصحيح ويتلقى صندوق التروس الصدمة بدلاً من ذلك. هذه الصفحة يسرد أحجام العمود وأرقام أجزاء الطاقة والقابض المطلوبة للحالة IH RB444، RB454، RB455A، RB464، RB554 و RB564، حتى تتمكن من مطابقة عمود بديل لنموذج المكبس الذي تقوم بتشغيله بالفعل.

نماذج المكبس المغطاة

6 نماذج أساسية RB444، RB454، RB455A، RB464، RB554، RB564 - بالإضافة إلى متغيرات RB454 Silage وRB454 Rotor Cutter.

أحجام مجموعة القيادة

كات4/كات5 مجموعة قيادة ذات سرعة ثابتة مع قابض احتكاك. شريحة الإدخال 1.375-6 أو 1.375-21 حسب الجرار.

متطلبات الطاقة

40-100 حصان من 30 كيلووات على RB444 حتى 75 كيلووات على القاطع الدوار RB454. التوزيع الكامل في الجدول أدناه.

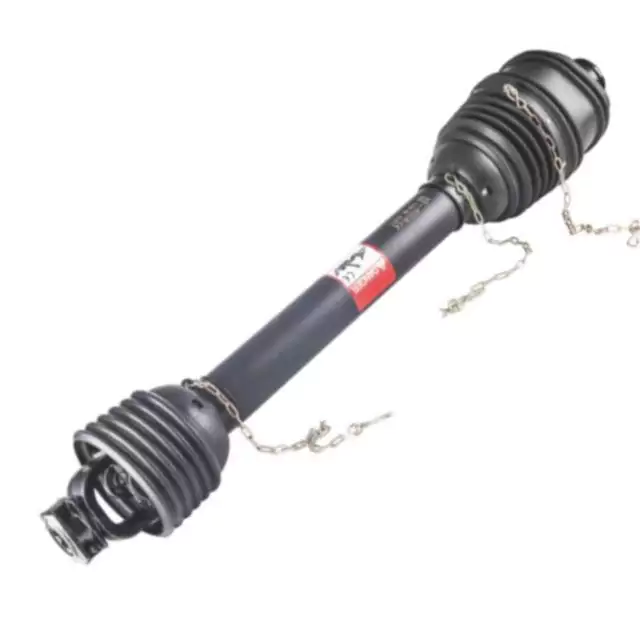

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
مجموعة عمود PTO — وصلة سرعة ثابتة، وقابض احتكاك، ونير إدخال 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
تفاصيل نهاية القابض والمفتاح - نير سريع الفصل ومحمل درع.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
خيارات مقرن الإدخال — 1.375-6 و1.375-21 شريحة، متطابقة مع كعب PTO للجرار.

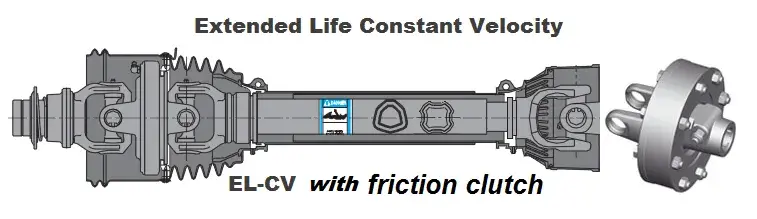

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
تكوين قابض الاحتكاك ومسمار القص — تعمل نقطة الانزلاق على حماية علبة تروس المكبس.

الجدول النموذجي - حجم عمود PTO والطاقة المطلوبة بواسطة المكبس

نماذج مكبس البالات الدائرية Case IH — حجم العمود ومتطلبات طاقة مأخذ الطاقة (PTO).
نموذج بالر حجم رمح PTO PTO مطلوب، حصان (كيلوواط)
RB444 كات4 40 (30)
آر بي 454 كات4 60 (45)
آر بي 454 السيلاج كات4 65 (48)
القاطع الدوار آر بي 454 كات5 100 (75)
RB455A كات4 40 (30)
آر بي 464 كات5 70 (52)
آر بي 554 كات5 70 (52)
RB564 كات5 80 (60)

يتطلب Case IH خطوط نقل ذات سرعة ثابتة CAT4 أو CAT5 اعتمادًا على الطراز، مع قابض احتكاك. يُعد القاطع الدوار RB454 هو البديل الوحيد في هذا النطاق الذي يتطلب إدخال CAT5 بقدرة 100 حصان (75 كيلوواط) — إذا الجرار الخاص بك أقل من هذا الرقم، تأكد من بناء المكبس قبل الطلب.

Constant velocity PTO shaft part number reference for Case IH round balers
مرجع PTO للسرعة الثابتة - أرقام الأجزاء الأساسية من CAT3 إلى CAT5 و540 و1000 دورة في الدقيقة.
PTO shaft installed on a round baler in field operation
التثبيت الميداني - زاوية العمود وخلوص الدرع عند مدخل المكبس.

أرقام أجزاء القابض ومنفذ الطاقة الثابت للسرعة

PTO ذو السرعة الثابتة — أرقام الأجزاء الأساسية حسب الفئة وخط الجرار
السيرة الذاتية PTO شريحة جرار رقم الجزء الأساسي
كات3/540 1.375-6 71R4121UCW07000
كات4/540 1.375-6 71R6121UCW07000
كات4/1000 1.375-21 71R6121UCW08000
كات5/540 1.375-6 71R8121UCW07000
كات5/1000 1.375-21 71R8121UCW08000
قوابض احتكاك FT لإدخال شريحة 1.375-6
الحجم العالمي عزم الدوران (نيوتن · م) رقم الجزء
كات3/اس4 1000 6QE344901R
كات3/اس4 1000 635E41203R
كات4/اس6 1800 663H53403R
كات5/اس8 1,450 6LM453003R

أرقام الأجزاء المذكورة أعلاه هي نقاط مرجعية لمطابقة العمود مع مجموعة المكبس والجرار. إذا كان لديك يستخدم المكبس نصف تنفيذ مختلفًا أو أن كعب الجرار عبارة عن شريحة 1.750-20، أرسل النموذج وسنقوم بذلك تأكيد التركيبة الصحيحة. الأوسععمود PTO للمكبس الدائرييغطي النطاق ماركات المكبس الأخرى أيضًا.

ما الذي يقرر ما إذا كان العمود مناسبًا ويدوم أم لا

  1. قم بمطابقة فئة مجموعة الحركة مع طراز المكبس

    CAT4 وCAT5 غير قابلين للتبديل في هذا النطاق. تعمل أجهزة RB444 وRB454 وRB455A على تشغيل CAT4؛ آر بي 464, يعمل RB554 وRB564 على تشغيل CAT5؛ يتطلب القاطع الدوار RB454 أيضًا CAT5. تركيب عمود CAT4 على المكبس إن دعوات CAT5 تترك المفصل أقل من اللازم عند زاوية الرأس، حيث تكون معظم حالات الفشل المبكرة ابدأ.

  2. قم بمطابقة شريحة الإدخال مع الجرار، وليس المكبس

    يتم تثبيت جانب المكبس بواسطة الأداة، لكن جانب الجرار يعتمد على الجرار الذي تستخدمه. 1.375-6 هو كعب الروتين المشترك 540 دورة في الدقيقة؛ 1.375-21 هو كعب روتين 1000 دورة في الدقيقة؛ يظهر 1.750-20 عند القوة الأعلى الجرارات. يعد إرسال نموذج الجرار وصورة كعب PTO هو أسرع طريقة للتأكد من النير المناسب. إذا كنت تقوم أيضًا بتحديث محرك التنفيذ، فراجعرمح PTOفئة للمجموعة الكاملة.

  3. اضبط قابض الاحتكاك على المكبس، وليس على الجرار

    يوجد قابض الاحتكاك لينزلق قبل أن يتلقى صندوق تروس المكبس حمولة صدمة. تم ضبط القابض على مستوى عالٍ جدًا سوف ينقل الصدمة مباشرة إلى علبة التروس. عند ضبطه على مستوى منخفض للغاية، فإنه ينزلق أثناء عملية التحزيم العادية. قدم يعطي جدول القابض أعلاه عزم الدوران المرجعي لكل حجم عالمي — 1000 نيوتن متر لـ CAT3/S4، و1800 نيوتن متر لـ CAT4/S6 و1450 نيوتن متر لـCAT5/S8.

  4. تحقق من زاوية العمود وخلوص الدرع عند الرأس

    يتحمل المفصل ذو السرعة الثابتة زاوية دوران أكبر من المفصل العالمي القياسي، ولكن الدرع لا يزال يحتاج إلى تصريح عند القفل الكامل. إذا كان العمود يتجه للخارج أو كان الدرع ملامسًا لقضيب الجر عند الرأس، سوف يفشل المفصل مبكرًا بغض النظر عن التصنيف. الصورة أعلاه توضح زاوية الهدف عند مدخلات المكبس. بالنسبة لآلات التعبئة من الشركات المصنعة الأخرى، فإنعمود PTO لمكبسات البالات الدائرية Kroneتسرد الصفحة النقاط المرجعية المكافئة.

أرسل نموذج المكبس الخاص بك وخط PTO للجرار

أخبرنا بنموذج المكبس (RB444 إلى RB564) وكعب PTO للجرار (1.375-6، 1.375-21 أو 1.750-20). سوف نقوم بذلك تأكد من فئة مجموعة الحركة، وعزم دوران القابض، وطول العمود، وقم بإرجاع عرض أسعار مباشر من المصنع - عادةً في غضون 24 ساعة. تتوفر أطوال مخصصة وتكوينات الدرع. إذا كان تطبيقك يستخدم ملف علبة التروس غير القياسية، وعلبة التروس الزراعيةقد يكون النطاق ذو صلة أيضًا.
