عمود PTO للقابض المنزلق للجزازة القرصية 1340
  • عمود PTO للقابض المنزلق للجزازة القرصية 1340عمود PTO للقابض المنزلق للجزازة القرصية 1340
  • عمود PTO للقابض المنزلق للجزازة القرصية 1340عمود PTO للقابض المنزلق للجزازة القرصية 1340

عمود PTO للقابض المنزلق للجزازة القرصية 1340

عمود PTO لقابض الانزلاق البديل بالجملة لجزازة الأقراص 1340 / Hesston 1340 و 1345. تحل مجموعة السيرة الذاتية المزدوجة 55N محل مفصل السيرة الذاتية بزاوية 80 درجة على جانب الجرار ومفصل السيرة الذاتية بزاوية 50 درجة على جانب قرص القرص. اتصال الجرار عادة ما يكون 1.375-21؛ وصلة التنفيذ هي مشبك دائري 1.50 سم؛ يستخدم البناء أطراف 6 شرائح مقاس 1-3/8 بوصة. تم ضبط قابض الاحتكاك ثنائي اللوح على عزم انزلاق يبلغ 2800 نيوتن متر ويتم إعادة تعشيقه بعد التحميل الزائد. تم إدراج أرقام الأجزاء 14656849 و82-14656849 و83-14656849 للتجميع الكامل ونصف التنفيذ ونصف الجرار. يتضمن التوافق Hesston 1340/1345، وselect CaseIH 8312، وMassey Ferguson PTD 12، وNew Idea 5512. ويتم تحديد الحد الأدنى للطلب والتخصيص والمهلة الزمنية لكل طلب بعد تأكيد رقم الجزء وحجم الاتصال.

استبدال OEM بالجملة · مجموعة قيادة جزازة القرص

عمود PTO للقابض المنزلق بالجملة للجزازة القرصية 1340 - المواصفات، وموك، والتخصيص، والمهلة الزمنية لجزازات الأقراص Hesston 1340/1345 والمتوافقة

هذا هو عمود PTO بديل للقابض المنزلق لجزازة القرص 1340 ومجموعة Hesston 1340/1345. تم بناء الصفحة حول الضوابط الثلاثة التي تقرر ما إذا كان العمود مناسبًا: زاوية مفصل السيرة الذاتية على كل جانب، والجرار و تنفيذ أحجام الاتصال، وعزم الدوران الانزلاقي الذي يحمي علبة التروس القرصية. أرقام الأجزاء كاملة التجميع، نصف الجهاز ونصف الجرار مدرجان أدناه حتى تتمكن من مطابقة الوحدة الموجودة من قبل طلب الاقتباس.

اقتباس بالجملةلكل طلب
موكمقتبسة لكل طلب
التخصيصعلى أساس الرسم
مهلةمقتبسة لكل طلب

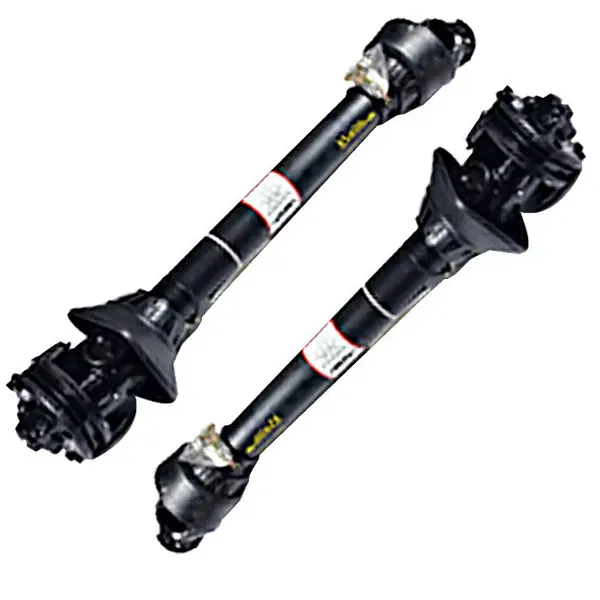

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
مجموعة CV مزدوجة كاملة 55N مع قابض منزلق - CV من جانب الجرار بزاوية 80 درجة، وجانب القرص CV من 50 درجة.

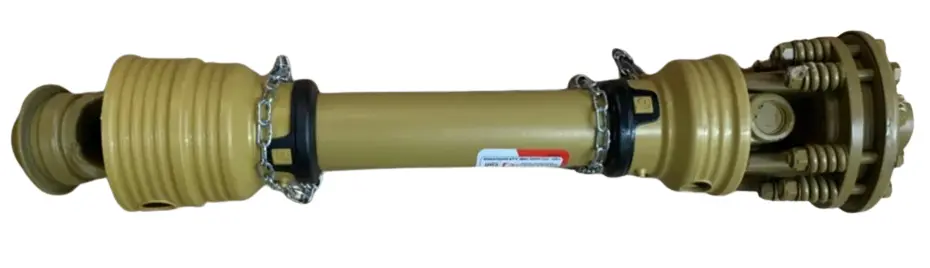

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
تفاصيل القابض والنير - قابض احتكاك مزدوج اللوحة ونهاية 6 شرائح مقاس 1-3/8 بوصة.

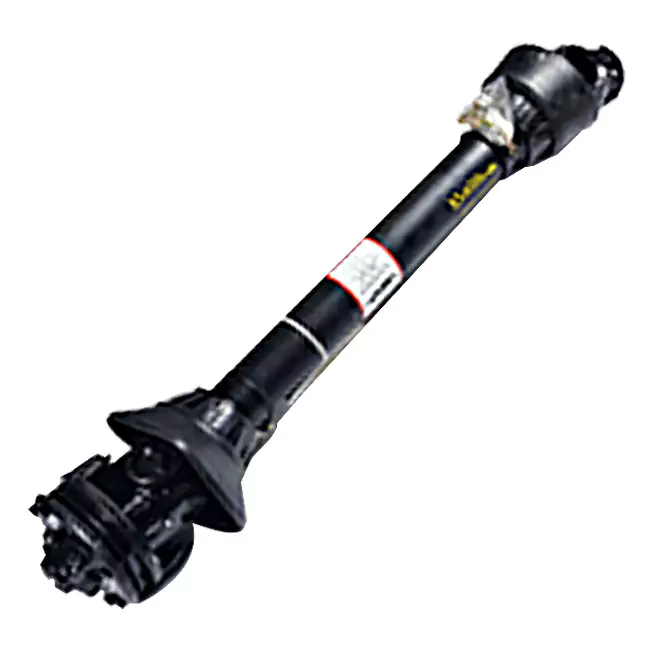

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
مرجع زاوية مفصل السيرة الذاتية — جانب الجرار 80 درجة وجانب القرص 50 درجة.

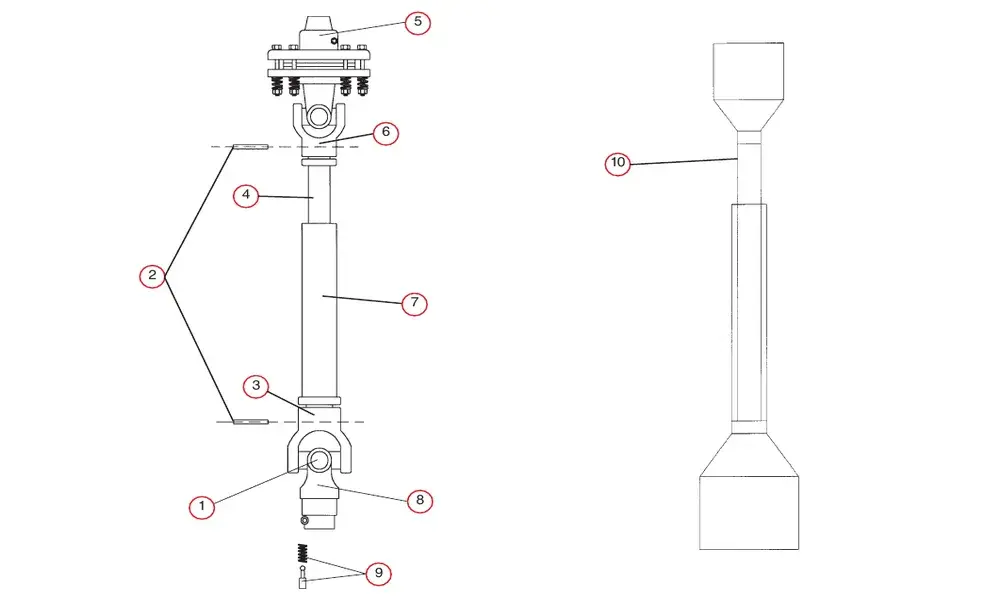

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
عرض الأجزاء المنفجرة - المجموعة المتقاطعة، والنير الأنبوبية، ومجموعة القابض المنزلق، ودرع الأمان.
  • هيستون1340 / 1345
  • CaseIHاختر 8312
  • ماسي فيرجسونبي تي دي 12
  • فكرة جديدة 5512
  • 55 نسيرة ذاتية مزدوجة
  • 2800 نيوتن مترعزم الدوران الانزلاقي

مجموعة القيادة والقابض

مرجع المعدات الأصلية
55 ن
زاوية السيرة الذاتية من جانب الجرار
80 درجة
زاوية السيرة الذاتية من جانب القرص
50 درجة
رمح الإدخال
عادة 1.50 "جولة
ينتهي الجرار/التنفيذ
1-3/8" 6 خطوط
توصيل جرار في 14656849
1.375-21
تنفيذ الاتصال
مشبك RD مقاس 1.5 بوصة
نوع القابض المنزلق
احتكاك اللوحة المزدوجة
انزلاق عزم الدوران
2800 نيوتن متر
انقطاع التيار الكهربائي عند التحميل الزائد
في غضون 0.3 ثانية
إعادة الضبط الذاتي بعد الانزلاق
في غضون 30 ثانية

البناء والحماية

مادة رمح
40Cr سبائك الصلب
المعالجة السطحية
داكروميت مضاد للصدأ
مقاومة رش الملح
يتجاوز 1000 ساعة
ترتيب الختم
ختم زيت هيكل عظمي ثلاثي الشفاه + حلقة إزالة الرقاقة المغناطيسية
حماية من الغبار
غطاء غبار مغلق بالكامل
مرجع التلوث
ISO 4406 18/16 بعد 500 ساعة في الرمال والغبار والندى
مرجع سرعة الشفرة
1800-2200 دورة في الدقيقة
التخميد
التخميد الهيدروليكي + التحميل الربيعي
ارتداء إشارة
حلقة مؤشر التآكل البصري
مرجع استهلاك الوقود
تخفيض بنسبة 12% في المواد الموردة

جدول أرقام الأجزاء - التجميع الكامل والنصفين

مجموعة السيرة الذاتية المزدوجة 55N وأرقام أجزاء نصف العمود
رقم الجزء جرار ينفذ وصف
14656849 1.375-21 مشبك RD مقاس 1.5 بوصة 55 ن 80x50 سيرة ذاتية مزدوجة
82-14656849 لا أحد مشبك RD مقاس 1.5 بوصة 55 ن 50 درجة نصف السيرة الذاتية (التنفيذ)
83-14656849 1.375-21 لا أحد 55 ن 80 درجة نصف السيرة الذاتية (جرار)

التجميع الكامل هو رقم الجزء الذي يجب طلبه عند استبدال كلا النصفين. إذا كان نصف الجرار فقط أو نصف الأداة مهترئ، ورقم نصف العمود هو الرقم المناسب. يتم سرد النصفين بشكل منفصل لأن تختلف زاوية السيرة الذاتية بين جانب الجرار وجانب قرص القرص. للتعرف على تطبيقات جزازة الأقراص الأخرى، راجععمود PTO للأقراصفئة.

أجزاء المنتج — الأرقام المرجعية لاستبدال الخدمة

أجزاء الخدمة حسب الرقم المرجعي وعمود رقم الجزء
المرجع. لا. اسم الجزء 147129 147134 147248
1 طقم كروس 170015 170020 170020
2 لفة دبوس 170120 170120 170120
3 نير نهاية الأنبوب الأنثوي 151050 151070 151070
4 الأنبوب الداخلي 151090 151092 151092
5 زلة مخلب الجمعية — — —
6 نير نهاية أنبوب الذكور 151045 151065 151065
7 الأنبوب الخارجي 151091 151093 151093
8 نير نهاية الجرار 151035 151055 151055
9 دبوس قطع الاتصال السريع 170110 170110 170110
10 درع السلامة 124310 124315 124315
10 درع السلامة يوروكاردان 124311 124316 124316

جدول الأجزاء مخصص لخدمة استبدال المكونات الفردية. عند طلب عمود بديل كامل، استخدم رقم جزء التجميع في الجدول السابق. الأوسعنطاق رمح PTOيسرد مجموعة القيادة الزراعية الأخرى الفئات.

سلوك القابض — ما يحميه إعداد 2800 نيوتن متر

أثناء القص العادي

حالة القابض
مرتبط
ينتقل عزم الدوران
ما يصل إلى 2800 نيوتن متر
مرجع سرعة الشفرة
1800-2200 دورة في الدقيقة
التخميد
الهيدروليكية + التحميل المسبق الربيع

يظل قابض الاحتكاك ذو اللوحة المزدوجة مشغولاً بينما تقوم الجزازة القرصية بالقطع بشكل طبيعي. التخميد الهيدروليكي و يهدف ترتيب التحميل المسبق الزنبركي إلى الحفاظ على ثبات سرعة الشفرة عندما تتقلب المقاومة على المنحدرات وتكون رطبة أرض.

عندما تصطدم الجزازة بحجر أو جذر

حالة القابض
زلات
انقطاع التيار الكهربائي
في غضون 0.3 ثانية
إعادة ضبط
إعادة الضبط الذاتي خلال 30 ثانية
ارتداء الاختيار
حلقة مؤشر التآكل البصري

القابض المنزلق هو الجزء الذي يتحمل الصدمة بدلاً من علبة التروس القرصية. ربيع إعادة الضبط الذاتي يقوم النظام باستعادة ناقل الحركة بعد إزالة العائق، وتوفر حلقة مؤشر التآكل مرجعًا مرئيًا عندما تحتاج لوحات القابض إلى الاهتمام.

إن عزم الدوران الانزلاقي الذي يبلغ 2800 نيوتن متر هو الرقم المذكور في مادة المنتج المرفقة. قم بتأكيد الإعداد مقابل نموذج جزازة القرص والجرار PTO قبل الطلب. للتعرف على مجموعة إدارة المعدة المتطابقة، راجععمود PTO لأقراص نيو هولاندالصفحة كمرجع ترافقي للتكوينات من جانب القرص.

قبل أن تطلب عرض أسعار

  1. تأكد من طراز الجزازة ورقم الجزء الموجود

    تعتبر Disc Mower 1340 وHesston 1340/1345 وselect CaseIH 8312 وMassey Ferguson PTD 12 وNew Idea 5512 هي مراجع التوافق في المواد المتوفرة. يعد رقم جزء العمود الموجود هو أسرع طريقة لتأكيد الاستبدال.

  2. قم بتأكيد شريحة PTO للجرار

    تم إدراج المجموعة الكاملة 14656849 مع وصلة جرار 1.375-21. إذا كان الجرار يستخدم كعب PTO مختلفًا، فتأكد من نصف الجرار بشكل منفصل باستخدام 83-14656849 أو ما يعادله.

  3. تأكيد اتصال التنفيذ

    تم إدراج جانب الأداة كمشبك RD مقاس 1.5 بوصة في المجموعة الكاملة وفي نصف الأداة 82-14656849. إذا كان إدخال قرص القرص يستخدم مشبكًا أو مقرنًا مختلفًا، فتأكد من نصف الأداة قبل الطلب.

  4. تأكد من عزم الدوران الانزلاقي وحالة القابض

    تم ضبط القابض على 2800 نيوتن متر في المادة المتوفرة. إذا تم تعديل القابض الحالي أو كانت الجزازة تعمل بعلبة تروس مختلفة، فتأكد من إعداد الانزلاق وفقًا لدليل الجزازة قبل عرض البديل.

يتم تحديد موك والتخصيص والمهلة الزمنية لكل طلب لأنها تعتمد على ما إذا كان الطلب مكتملًا التجميع أو نصف العمود، وما إذا كانت أحجام الاتصال تتطابق مع أرقام الأجزاء القياسية. لا شيء في هذه الصفحة يلتزم بموك ثابت أو مهلة زمنية لا تنطبق على تكوين مختلف. لمجموعة القيادة ذات الصلة فئة، راجععمود PTO لخلاطات الأعلافيتراوح.

أرسل نموذج الجزازة ورقم الجزء الموجود

أرسل نموذج الجزازة القرصية ورقم جزء العمود الموجود وخط PTO للجرار. سوف نؤكد ما إذا كان التجميع الكامل 14656849 أو نصف الأداة 82-14656849 أو نصف الجرار 83-14656849 هو الصحيح مطابقة وإصدار عرض أسعار مع موك والمهلة الزمنية لهذا التكوين.
