عمود PTO لخلاطات التغذية العمودية Peecon
  • عمود PTO لخلاطات التغذية العمودية Peeconعمود PTO لخلاطات التغذية العمودية Peecon
  • عمود PTO لخلاطات التغذية العمودية Peeconعمود PTO لخلاطات التغذية العمودية Peecon

عمود PTO لخلاطات التغذية العمودية Peecon

أعمدة PTO بديلة لخلاطات التغذية العمودية PEECON 865، 1100، 1300 و1500. العمود الرئيسي ذو السرعة الثابتة CAT6؛ خيارات الشريحة الجانبية للجرار 1.375-6 (540 دورة في الدقيقة)، 1.375-21 (1000 دورة في الدقيقة) و1.750-20 (1000 دورة في الدقيقة)؛ مدخلات جانب الخلاط عادة 1.750-6. عزم دوران القابض الأوتوماتيكي 2500-3500 نيوتن متر؛ نير مسمار القص مُقدر بـ 2,920 نيوتن متر. يمكن إجراء طول العمود وحجم النير ومجموعة الشريحة وتكوين الدرع على الرسم. يتم تأكيد موك والمهلة الزمنية لكل طلب لأنها تعتمد على النموذج والتكوين. أرسل نموذج الخلاط الخاص بك وخط PTO للجرار - نحن نؤكد مجموعة مجموعة الحركة ونصدر عرض أسعار.

استبدال مجموعة القيادة بالجملة · مجموعة الخلاطات العمودية بيكون

عمود PTO بالجملة لخلاطات التغذية العمودية PEECON - المواصفات وموك والتخصيص والمهلة الزمنية لاستبدال خلاط التغذية

عندما يفشل عمود PTO لخلاط التغذية العمودي، تتوقف المكبس أو الخلاط، ويتم اتخاذ قرار الاستبدال ثلاث عمليات فحص: أي طراز PEECON، وأي شريحة على جانب الجرار، وأي عزم دوران يمكن لعلبة تروس الخلاط أن تفعله خذ. تسرد هذه الصفحة هذه العناصر الثلاثة مقابل نماذج الخلاط الأربعة في هذا النطاق، بالإضافة إلى السيرة الذاتية الرئيسية أرقام أجزاء العمود والقابض، حتى تتمكن من تأكيد المواصفات قبل أن تطلب عرض أسعار.

التسعير وموكعن طريق الاقتباس
مهلةلكل طلب
التخصيصعلى أساس الرسم
وثائقعند الطلب

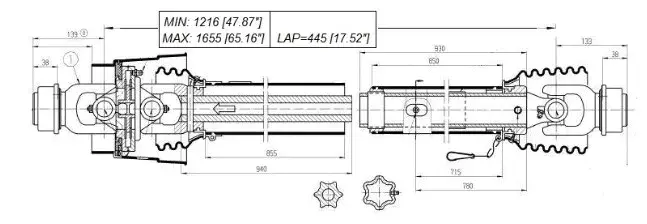

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
عمود PTO لخلاط التغذية العمودي PEECON - وصلة سرعة ثابتة CAT6 ونهاية القابض من سلسلة 2500.

المواصفات الرئيسية

  • رمح الرئيسيCAT6 السرعة الثابتة
  • شريحة جرار1.375-6 · 1.375-21 · 1.750-20
  • إدخال خلاطعادة 1.750-6
  • عزم الدوران رمحتصنيف 3,800 نيوتن متر / ذروة 4,200 نيوتن متر
  • عزم الدوران القابض2,500 – 3,500 نيوتن متر
  • نير الترباس القص2,920 نيوتن متر
  • نماذج خلاط865 · 1100 · 1300 · 1500
  • قوة الجرار95 – 200 حصان كحد أدنى
  • التخصيصالطول، النير، الخط، الدرع

مصفوفة النموذج - أي خلاط PEECON يحتاج إلى PTO

بيكون865
  • سعة865 قدم مكعب
  • المثاقب2
  • دقيقة. قوة95 حصان
  • مجموعة القيادةالسيرة الذاتية CAT6
  • خددبواسطة جرار
بيكون1100
  • سعة1100 قدم مكعب
  • المثاقب2
  • دقيقة. قوة135 حصان
  • مجموعة القيادةالسيرة الذاتية CAT6
  • خددبواسطة جرار
بيكون1300
  • سعة1300 قدم مكعب
  • المثاقب3
  • دقيقة. قوة180 حصان
  • مجموعة القيادةالسيرة الذاتية CAT6
  • خددبواسطة جرار
بيكون1500
  • سعة1500 قدم مكعب
  • المثاقب3
  • دقيقة. قوة200 حصان
  • مجموعة القيادةالسيرة الذاتية CAT6
  • خددبواسطة جرار

تستخدم معظم الجرارات في نطاق الطاقة هذا كعب 1.750-20 PTO ومعظم خلاطات PEECON في هذا النطاق تستخدم مدخلاً 1.750-6 رمح. يتم مطابقة كلا الجانبين بشكل مستقل - يتم تثبيت جانب الخلاط بواسطة الخلاط، ويتم تثبيت جانب الجرار بواسطة الجرار. تأكيد كلاهما قبل الطلب.

العمود الرئيسي للسرعة الثابتة CAT6 - أرقام أجزاء التجميع ونصف العمود

تجميع السيرة الذاتية الكامل ومرجع نصف العمود للعمود الرئيسي CAT6
رمح إخراج الجرار أكمل رقم جزء تجميع السيرة الذاتية السيرة الذاتية 1/2 رقم الجزء رمح تنفيذ نصف (2500) رقم القطعة
540 دورة في الدقيقة، 1.375 بوصة × 6 خدد 392206 392206-نصف 2500-تنفيذ-نصف
1000 دورة في الدقيقة، 1.375 بوصة × 21 شريحة 392221 392221-نصف 2500-تنفيذ-نصف
1000 دورة في الدقيقة، 1.750 بوصة × 20 شريحة 392220 392220-نصف 2500-تنفيذ-نصف

يتم شحن مجموعة السيرة الذاتية الكاملة مع المفصل المشحم مسبقًا. إذا كنت بحاجة إلى استبدال نصف واحد فقط، نصف العمود رقم الجزء هو الذي تطلبه. يتم مشاركة نصف التنفيذ عبر جميع المتغيرات الثلاثة لجانب الجرار.

اختيار القابض والنير - تقييمات عزم الدوران وأرقام الأجزاء

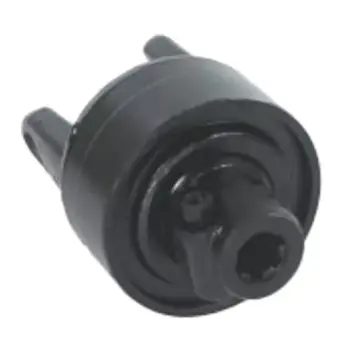

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
القابض ذو القطع الأوتوماتيكي من سلسلة 2500 — أجسام K64 وK64/24.
قوابض القطع الأوتوماتيكية من سلسلة 2500
رقم الجزء نموذج القطر المفاتيح عزم الدوران
134467 ك64/24 1.750 20 3500 نيوتن متر
LAF20250MDAL67 ك64 1.750 20 2500 نيوتن متر
135416 ك64/24 1.375 6 2700 نيوتن متر
135362 ك64/24 1.750 6 2700 نيوتن متر
135986 ك64/24 1.750 20 2700 نيوتن متر
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
سلسلة 2500 من نير مسامير القص — أجسام KB61، وKB61/2، وBTL.
2500 سلسلة نير الترباس القص
رقم الجزء نموذج القطر المفاتيح عزم الدوران
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2,920 نيوتن متر
355272 KB61/2 1.375 6 2,920 نيوتن متر
4250104 KB61/2 1.375 6 2,920 نيوتن متر
BTL67205610A BTL 1.750 20 2,920 نيوتن متر
4250105 KB61/2 1.750 20 2,920 نيوتن متر
BTL67345610A KB61 1.750 6 2,920 نيوتن متر
338427 KB61/2 1.750 6 2,920 نيوتن متر
392340 KB61/2 1.9375 د مفتاح 0.50 —

عائلتا القابض غير قابلتين للتبديل في الخدمة. يتم إعادة تعشيق قوابض القطع الأوتوماتيكية بعد الانزلاق إنها تناسب الخلاطات التي تلبي الأحمال الزائدة العرضية أثناء بدء التشغيل. نير الترباس القص يضحي بالمسمار عند التحميل الزائد وتحتاج إلى إعادة تثبيتها قبل تشغيل الخلاط مرة أخرى، لذا فهي تناسب الخلاطات حيث يسهل استبدال المسمار المكسور من حزمة القابض المحمومة. المرجع الكامل للنطاق الأوسع موجود علىعمود PTO لخلاطات الأعلافصفحة.

تفاصيل المواصفات - العمود والمفاصل والدرع

رمح والمفاصل

رمح الرئيسي
CAT6 السرعة الثابتة
مادة رمح
سبائك الصلب تصلب، الأرض
قطر رمح
φ62 ملم
زاوية مشتركة
±45 درجة
تحمل
الأسطوانة الرباعية الكروية
عزم الدوران المقدر
3800 نيوتن متر
ذروة عزم الدوران
4,200 نيوتن متر
نطاق السرعة
540 - 1000 دورة في الدقيقة

الختم والحماية

مادة الختم
مطاط النتريل المهدرج
درجة حرارة الختم. يتراوح
-45 درجة مئوية إلى 130 درجة مئوية
غطاء غبار
ثلاثة شفاه مع أخدود رقاقة حلزونية
درع
تغطية كاملة، اتصال سريع
قوة الجرار
80 – 220 حصان
توافق الخلاط
بيكون، كون (20 متر مكعب وما فوق)
التخصيص
الطول، النير، الخط، الدرع
التوثيق
يتم توفيرها عند الطلب

تعكس المواصفات المذكورة أعلاه بنية الإنتاج الحالية. بالنسبة لطول العمود غير القياسي أو حجم المقرن، فإن يحكم الرسم. النطاق الأوسع للعلامات التجارية الأخرى لخلاطات الأعلاف، بما في ذلكخلاطات الأعلاف العليا، هو المدرجة في صفحة الفئة، والمطابقةعلبة التروس لخلاط التغذيةموجود في صفحة منفصلة.

كيف يتم تأكيد الطلب

إرسال النموذج والخط

توفير موديل خلاط PEECON (865 / 1100 / 1300 / 1500) وحجم كعب PTO للجرار.

قم بتأكيد خط القيادة

نعيد مجموعة السيرة الذاتية المطابقة وعائلة القابض ومجموعة أرقام الأجزاء.

الرسم والاقتباس

بالنسبة للأطوال أو المقريرات المخصصة، يتم إصدار الرسم قبل الإنتاج. يسرد الاقتباس موك والمهلة الزمنية للتكوين المؤكد.

الإنتاج والإرسال

تتحرك الأعمدة القياسية وفقًا للجدول الزمني المؤكد؛ تتحرك الأعمدة المخصصة بعد الموافقة على الرسم.

يتم اقتباس موك والمهلة الزمنية لكل طلب لأنها تعتمد على النموذج ومجموعة الشريحة وما إذا كان العمود قياسي أو مصنوع للرسم. لا يوجد شيء في هذه الصفحة يلتزم برقم ثابت لا ينطبق على تكوين مختلف. النطاق رمح PTOالصفحة يسرد فئات الزراعة الأخرى.

الأسئلة المتداولة

ما هي نماذج خلاط PEECON التي يغطيها عمود PTO هذا؟

865 و1100 و1300 و1500. الحد الأدنى لقوة الجرار لكل منها هو 95 حصانًا و135 حصانًا و180 حصانًا و200 حصانًا على التوالي، كما هو مذكور في مصفوفة الطراز أعلاه. يعمل الأربعة جميعًا على تشغيل عمود رئيسي ذو سرعة ثابتة CAT6.

ما هو المفتاح المستخدم على جانب الجرار وعلى جانب الخلاط؟

تستخدم معظم الجرارات في هذا النطاق شريحة 1.750-20، وتستخدم معظم الخلاطات عمود إدخال 1.750-6. تتوفر أيضًا خيارات جانب الجرار 1.375-6 (540 دورة في الدقيقة) و1.375-21 (1000 دورة في الدقيقة). يتم مطابقة جانب الجرار وجانب الخلاط بشكل مستقل - تأكد من كليهما قبل الطلب.

ما هو معدل عزم الدوران للعمود والقابض؟

تم تصنيف العمود الرئيسي CAT6 إلى 3800 نيوتن متر متواصل و4200 نيوتن متر ذروة فورية. تتراوح قوابض القطع الأوتوماتيكية في سلسلة 2500 من 2500 نيوتن متر إلى 3500 نيوتن متر. تم تصنيف نير الترباس القص عند 2,920 نيوتن متر.

هل يمكنك توفير طول عمود أو نير غير قياسي؟

نعم. يمكن إجراء طول العمود وحجم النير ومجموعة الشريحة وتكوين الدرع على الرسم. أرسل أبعاد العمود الموجود، أو رسمًا تخطيطيًا مع تحديد مراكز المفاصل، وسنقوم بتأكيد الجدوى.

ما هو موك والمهلة الزمنية؟

يتم تأكيد موك والمهلة الزمنية لكل طلب. إنها تعتمد على النموذج ومجموعة الشرائح وما إذا كان العمود قياسيًا أو مصنوعًا للرسم. أرسل نموذج الخلاط الخاص بك وخط PTO للجرار وسنصدر عرض أسعار يسرد موك والمهلة الزمنية لهذا التكوين.

اطلب عرض أسعار لخلاط PEECON الخاص بك

أرسل طراز خلاط PEECON الخاص بك (865 / 1100 / 1300 / 1500) وحجم كعب PTO للجرار (1.375-6، 1.375-21 أو 1.750-20). نحن نؤكد مجموعة مجموعة القيادة ورقم الجزء، ونصدر عرض أسعار مع موك والمهلة الزمنية لهذا التكوين. يتم اقتباس الأطوال والنير المخصصة مقابل الرسم.
