رافعة أسطوانة هيدروليكية موازنة
  • رافعة أسطوانة هيدروليكية موازنةرافعة أسطوانة هيدروليكية موازنة
  • رافعة أسطوانة هيدروليكية موازنةرافعة أسطوانة هيدروليكية موازنة

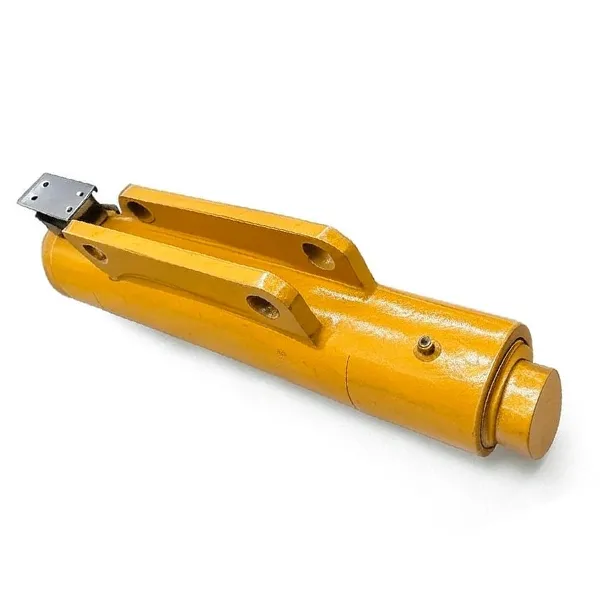

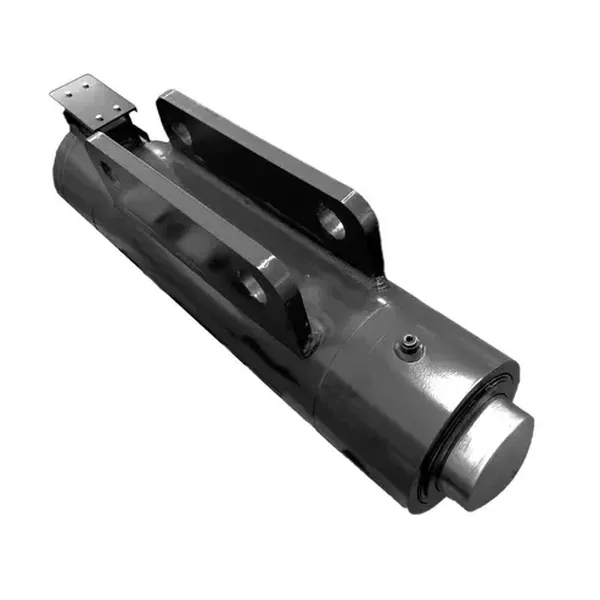

رافعة أسطوانة هيدروليكية موازنة

أسطوانة هيدروليكية ذات ثقل موازن للرافعةللرافعات المتنقلة ومعدات الموانئ. يحرك كتلة ثقل الموازنة في الوقت الفعلي للحفاظ على تأرجح ذراع الرافعة في حدود ±1 درجة وتقليل عمليات إيقاف التشغيل غير المتوازنة. تم تصميمها خصيصًا لرافعات جميع التضاريس من فئة QAY220 بقدرة 200-220 طن.

تتحملΦ200 ملم· عصاΦ100 ملم· سكتة دماغية180 ملم· ضغط العمل25/40 ميجا باسكال· وزن124 كجم· الرسم رقمQAY220.12/13A-00· 35CrMo من سبائك الصلب · مصنع ISO 9001 · موك 1 جهاز كمبيوتر · السكتة الدماغية المخصصة المتاحة · اقتباس في غضون 24 ساعة.

التجويف Φ200 · القضيب Φ100 · 25/40 ميجاباسكال · مصنع تصنيع المعدات الأصلية

رافعة أسطوانة هيدروليكية موازنة لالرافعات المتنقلة ومعدات الموانئ - السكتة الدماغية المخصصة، عرض أسعار على مدار 24 ساعة

تقوم شركة Raydafon بتصنيع الأسطوانة الهيدروليكية ذات الثقل الموازن للرافعة والتي تحافظ على توازن ذراع الرافعة عندما يتحرك الحمل. مصنوع من سبائك فولاذية عالية القوة مع معالجة سطحية مطلية بالكروم أو مقاومة للتآكل، وهو يوفر خرج قوة ثابتًا وتحكمًا في تأرجح ذراع الرافعة بمقدار ±1 درجة وتوفيرًا للطاقة بنسبة تزيد عن 15% مقارنة بالأسطوانات التقليدية عند حمل مكافئ. توريد المصنع مباشرة من نينغبو، الصين - التحكم في العملية ISO 9001، قطعة واحدة من MOQ، السكتة الدماغية المخصصة وواجهة التثبيت المتاحة.

ممل)
Φ200 ملم
قضيب (د)
Φ100 ملم
السكتة الدماغية (س)
180 ملم
تثبيت المسافة
530 ملم
ضغط العمل
25/40 ميجا باسكال
وزن
124 كجم
رقم الرسم
QAY220.12/13A-00
موك
1 قطعة

ما الذي تفعله الأسطوانة الهيدروليكية ذات الثقل الموازن للرافعة في الرافعة الخاصة بك

إن الأسطوانة الهيدروليكية ذات ثقل الموازنة هي المحرك الأساسي لنظام ثقل الموازنة في الرافعة المتنقلة. عندما يمتد ذراع الرافعة، تقوم الأسطوانة بتحريك كتلة الثقل الموازن في الوقت الفعلي للحفاظ على مركز ثقل الرافعة داخل الغلاف الآمن. وبدونها، تعتمد الرافعة على ثقل موازن ثابت - مما يعني إما تقليل قدرة الرفع أو أن يكون الهيكل أثقل من اللازم.

تعمل أسطوانة ثقل الموازنة من Raydafon مع نظام التحكم الهيدروليكي للرافعة لترجمة إشارات المستشعر أو المشغل إلى موضع دقيق لثقل الموازنة. والنتيجة هي حركة أكثر سلاسة لذراع الرافعة، وتأثير أقل عند الرفع في الأيام العاصفة، وعدد أقل من حالات إيقاف التشغيل غير المتوقعة بسبب إنذارات عدم التوازن. لمصادر المشترينالاسطوانات الهيدروليكية الصناعية، هذا هو المكون الذي يؤثر بشكل مباشر على وقت الدورة وهامش الأمان.

إذا كانت الرافعة الخاصة بك تستخدم وظيفة مختلفة لثقل الموازنة — على سبيل المثال نظام ذراع مرفوع — فقارن بينرافعة luffing اسطوانة هيدروليكيةأو تصفح كاملامجموعة الأسطوانات الهيدروليكية للرافعة المتنقلةقبل الاختيار.

مواصفات الاسطوانة الهيدروليكية ذات الثقل الموازن للرافعة

يغطي النموذج القياسي أدناه معظم أنظمة ثقل الموازنة للرافعة المتحركة التي يتراوح وزنها ما بين 200 إلى 220 طنًا. تتوفر مسافة التجويف والشوط والتركيب المخصصة - أرسل الرسم الخاص بك وسنقوم بإرجاع توصية بالحجم في غضون 24 ساعة.

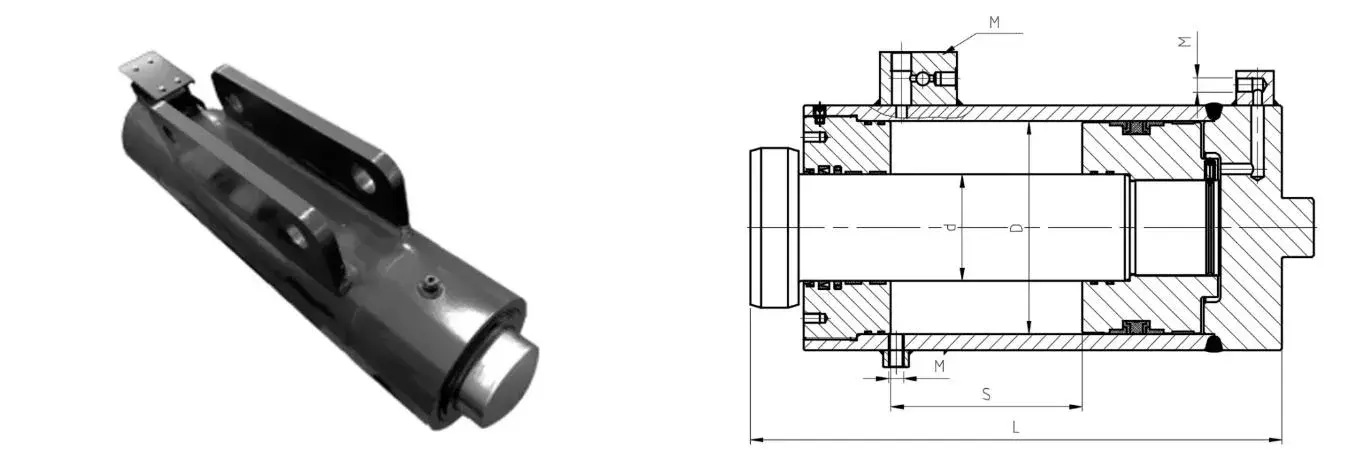

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

رسم أبعاد الأسطوانة الهيدروليكية ذات ثقل الموازنة للرافعة — QAY220.12/13A-00

أسطوانة هيدروليكية ذات ثقل موازن للرافعة القياسية - البيانات الفنية
اسم الاسطوانة رقم الرسم ممل رود د السكتة الدماغية س تثبيت المسافة L ضغط العمل واجهة م وزن
اسطوانة هيدروليكية موازنة QAY220.12/13A-00 Φ200 ملم Φ100 ملم 180 ملم 530 ملم 25 ميجا باسكال / 40 ميجا باسكال 3-G1/4 · M20×1.5 · 2-M14×1.5 124 كجم
تتحمل Φ200 ملم قضيب Φ100 ملم السكتة الدماغية 180 ملم 25/40 ميجا باسكال 124 كجم QAY220.12/13A-00

ليس الحجم الذي تحتاجه؟ نقوم أيضًا ببناء أسطوانات موازنة مخصصة لفئات حمولة الرافعات الأخرى. أرسل التجويف والشوط والضغط وواجهة التثبيت - أو ببساطة أرسل رقم الرسم الخاص بك - وسيقوم مهندسونا بتأكيد المطابقة.

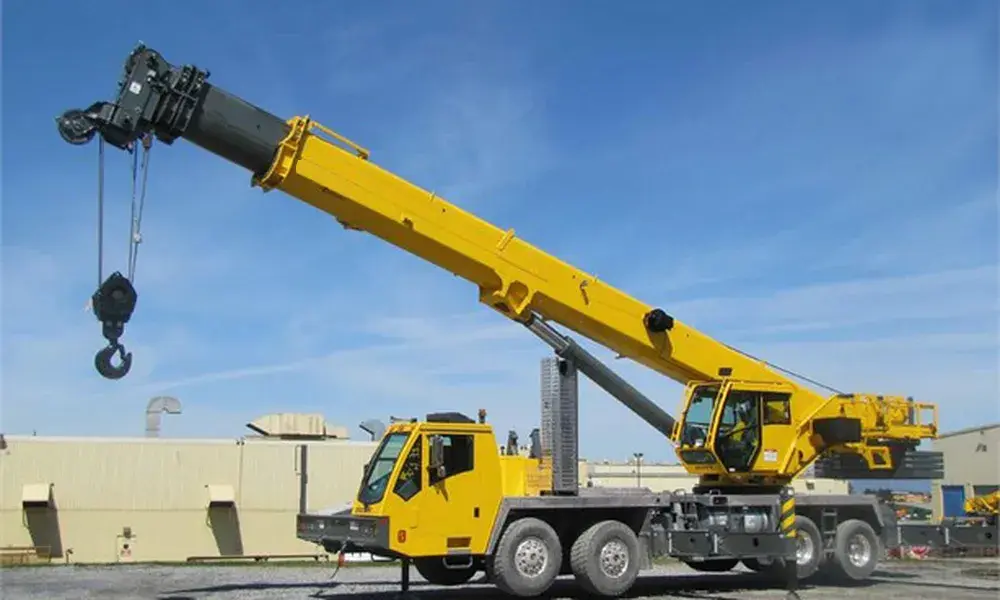

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

لماذا يختار مهندسو المشتريات أسطوانات Raydafon ذات الثقل الموازن

هناك ثلاثة أسباب تجارية تؤدي إلى تكرار الطلبات:فترة خدمة أطول، وعمالة صيانة أقل، وإخراج قوة ثابت عبر الشوط الكامل.

01

هيكل من سبائك الصلب عالي القوة

يقاوم الضغط العالي والحمل الثقيل دون تشوه في ظل الخدمة المستمرة. يتعامل الطلاء السطحي بالكروم أو الطلاء المضاد للتآكل مع ظروف الموقع الرطبة ورذاذ الملح والمتربة.

02

تحديد المواقع بدقة

تعمل مع نظام التحكم الهيدروليكي للرافعة لتحقيق تصغير سلس - إعادة وضع ثقل الموازنة بسرعة أثناء الرفع، وضبط التوازن على مستوى المليمتر أثناء الوضع الدقيق.

03

تركيب وحدات

يناسب نقاط تركيب الرافعة الموجودة دون تعديل واسع النطاق. يمكن الوصول إلى الأختام ومنافذ الخدمة باستخدام الأدوات القياسية - تنتهي معظم عمليات استبدال الأختام في غضون 30 دقيقة في الموقع.

04

كفاءة في استخدام الطاقة

يتكيف خرج القوة في الوقت الفعلي مع ظروف العمل. بالمقارنة مع الأسطوانات التقليدية ذات القوة المكافئة، يتم تقليل استهلاك الطاقة بنسبة تزيد عن 15%.

التطبيقات: حيث يقوم المشترون بتثبيت هذه الأسطوانات

يتم تحديد الأسطوانة الهيدروليكية ذات الثقل الموازن في المكان الذي يجب أن تظل فيه الرافعة متوازنة أثناء تغير موضع الحمولة أو ذراع الرافعة. تشمل التركيبات النموذجية ما يلي:

رافعات حاويات الميناء رافعات من السفينة إلى الشاطئ الرافعات البرجية رافعات متنقلة لجميع التضاريس الرافعات الزاحفة رافعات تركيب توربينات الرياح تجهيز المعدات الثقيلة تركيب الهيكل الصلب رفع المباني الجاهزة الرافعات الجسرية لبناء السفن

هل تحتاج إلى وظيفة رافعة ذات صلة؟ مراجعة كاملةسلسلة أسطوانات هيدروليكية للرافعة المتنقلةأومجموعة أسطوانات هيدروليكية تلسكوبيةلتطبيقات تمديد الازدهار.

أسطوانات ثقل الموازنة المخصصة - تصنيع المعدات الأصلية والعلامة الخاصة والإنتاج القائم على الرسم

Raydafon هي شركة مصنعة للأسطوانات الهيدروليكية OEM، وليست شركة تجارية. يتم إجراء التخصيص داخل منشأتنا الخاصة الحاصلة على شهادة ISO 9001 في نينغبو، الصين - وهو نفس الخط الذي يصنع أسطواناتنا القياسية.

A

حجم التجويف والقضيب

من Φ40 مم إلى Φ400 مم. قضيب مطلي بالكروم الصلب بقطر مخصص وخشونة السطح.

B

السكتة الدماغية والتركيب

طول السكتة الدماغية المخصصة، ومسافة التثبيت، وتجويف الدبوس، والشفة أو مرتكز الدوران كما هو مطلوب.

C

الضغط والأختام

ضغط العمل يصل إلى 40 ميجا باسكال وما فوق. ختم العلامات التجارية المطابقة لدرجة حرارة التشغيل والسوائل.

D

طلاء ووضع العلامات

طلاء الكروم، طلاء أو طلاء مضاد للتآكل. تتوفر لوحة اسم وعلامة خاصة.

أرسل رسمًا بتنسيق PDF أو DWG أو DXF أو STEP باستخدام واجهة ضغط العمل والتدفق والتركيب. يقوم مهندسونا بإرجاع توصية بالحجم وسعر المصنع خلال 24 ساعة.

مراقبة الجودة والشهادات والضمان لمدة 12 شهرًا

تمر كل أسطوانة ذات ثقل موازنة بمسار فحص موثق قبل الشحن - وهو مسار الأدلة الذي يعتمد عليه المشترون في الخارج للحصول على موافقة البائع والتفتيش الوارد.

  • عملية التصنيع المعتمدة ISO 9001
  • التحقق من الصلب الوارد وسجلات المعالجة الحرارية
  • تقرير شحذ التجويف وسمك قضيب الكروم وخشونة السطح
  • اختبار الضغط عند ضغط عمل مقنن 1.5 × قبل التعبئة
  • فحص ملاءمة الختم والسكتة الدماغية وأبعاد التركيب
  • ضمان محدود لمدة 12 شهرًا ضد عيوب التصنيع

كيفية الطلب: موك، المهلة الزمنية، التعبئة والشحن

موك

1 قطعة

الأحجام القياسية يتم شحنها من قطعة واحدة. تسعير الحجم من 20 قطعة لمشاريع OEM.

يقود

15 - 30 يوما

بعد تأكيد الرسم والإيداع. قد تمتد التصاميم المخصصة إلى 45 يومًا.

علية

حالة خشبية

فيلم VCI مضاد للصدأ، مجفف، منصة نقالة مخصصة للتجويف الكبير. التعبئة والتغليف القياسية للتصدير.

سفينة

البحر / الهواء / اكسبرس

شروط EXW وFOB وCIF وDDP. وثائق التصدير الكاملة: CI، PL، CO، النموذج A/E، شهادة المواد.

أسطوانة هيدروليكية ذات ثقل موازن للرافعة - الأسئلة الشائعة للمشتري

ما هي وظيفة الاسطوانة الهيدروليكية ذات الثقل الموازن للرافعة؟

يقوم بتحريك كتلة الثقل الموازن في الوقت الفعلي للحفاظ على مركز ثقل الرافعة داخل الغلاف الآمن أثناء تمديد ذراع الرافعة أو تحرك الحمولة. وهذا يسمح للهيكل الأخف وزنًا برفع نفس الحمولة، ويقلل من تأرجح ذراع الرافعة ويزيل عمليات إيقاف التشغيل الناتجة عن إنذارات عدم التوازن.

ما هي المواصفات القياسية لأسطوانة ثقل الموازنة للرافعة الخاصة بك؟

التجويف Φ200 مم، القضيب Φ100 مم، الشوط 180 مم، مسافة التثبيت 530 مم، ضغط العمل 25 ميجا باسكال و 40 ميجا باسكال، الواجهة 3-G1/4 · M20×1.5 · 2-M14×1.5، الوزن 124 كجم. رقم الرسم QAY220.12/13A-00.

هل يمكنك تخصيص واجهة التجويف والسكتة والتركيب؟

نعم. نقوم ببناء أسطوانات ثقل موازنة مخصصة مع تجويف يتراوح من Φ40 مم إلى Φ400 مم، وشوط مخصص ومسافة التثبيت، وتجويف الدبوس أو تركيب الحافة، وأي خيط واجهة مطلوب. أرسل رسمًا بتنسيق PDF أو DWG أو DXF أو STEP وسنقوم بعرض الأسعار خلال 24 ساعة.

ما هو الحد الأقصى لضغط العمل؟

تم تصنيف النموذج القياسي بـ 25 ميجا باسكال متواصل و40 ميجا باسكال في الذروة. تتوفر تقييمات الضغط العالي عند الطلب مع اختيار الختم المطابق وسمك قضيب الكروم.

ما هو موك، المهلة الزمنية والضمان؟

موك 1 قطعة للأحجام القياسية. المهلة الزمنية 15-30 يومًا بعد تأكيد السحب والإيداع. ضمان محدود لمدة 12 شهرًا ضد عيوب التصنيع. مستندات التصدير الكاملة المرفقة مع كل شحنة.

ما هي نماذج الرافعات التي تستخدم أسطوانة الثقل الموازن هذه؟

وهي مصممة للرافعات المتنقلة من فئة QAY220 وما يعادلها من 200 إلى 220 طنًا من الرافعات المخصصة لجميع التضاريس. نقوم أيضًا بتوريد أسطوانات ثقل الموازنة لفئات الحمولة الأخرى - أرسل طراز الرافعة ورقم الرسم الخاص بك للتحقق من التوافق.

كيف أقوم بتثبيت أسطوانة الثقل الموازن على رافعة موجودة؟

تستخدم الأسطوانة تصميم تركيب معياري يناسب نقاط تركيب الرافعة الموجودة دون تعديلات كبيرة. تأكد من قطر دبوس التثبيت ومسافة التثبيت والواجهة الهيدروليكية قبل الطلب. يتم توفير رسومات التثبيت التفصيلية مع الشحنة. يمكن لمهندسينا أيضًا مراجعة خطة التثبيت الخاصة بك قبل التسليم.

هل يمكنني طلب عينة قبل تقديم طلب بالجملة؟

نعم. يتم قبول أوامر العينة للأحجام القياسية. يتم تسعير تكلفة العينة والشحن بشكل منفصل ويمكن تقييدها مقابل الطلب بالجملة الأول.

اطلب عرض أسعار لأسطوانة ثقل الموازنة للرافعة

أرسل نموذج الرافعة أو رقم الرسم أو ضغط العمل. يقوم مهندسونا بالرد خلال 24 ساعة بتوصية بالحجم وسعر المصنع.
