رافعة Luffing اسطوانة هيدروليكية
  • رافعة Luffing اسطوانة هيدروليكيةرافعة Luffing اسطوانة هيدروليكية
  • رافعة Luffing اسطوانة هيدروليكيةرافعة Luffing اسطوانة هيدروليكية

رافعة Luffing اسطوانة هيدروليكية

الأسطوانة الهيدروليكية لرافعة Raydafon هي أسطوانة التحكم في زاوية ذراع الرافعة للرافعات المتنقلة وآلات الموانئ. النموذج المرجعي ZXSTC1000S.2.5-00: تجويف Φ320، قضيب Φ280، شوط 4000 مم، مسافة تركيب 4750 مم، ضغط عمل 32 ميجا باسكال، دفع ديناميكي في الوقت الحقيقي 3000 كيلو نيوتن، وزن الوحدة 1522 كجم. الجسم عبارة عن 7 ممرات مصبوبة من سبائك الفولاذ عالية القوة بدرجة الطيران، ومزدوجة العمر لتثبيت قوة الشد فوق 1250 ميجا باسكال. سدادة تقدمية ثلاثية مع حلقة مركبة من مطاط البيرفلوروإيثر المستوردة من ألمانيا وشفة غبار متدرجة بقطر 5 ميكرومتر. مؤازرة كهروهيدروليكية مدمجة مع ردود فعل موضعية للتضييق المغناطيسي تبلغ ±0.03 مم لتحقيق ثبات بسرعة منخفضة للغاية تبلغ 0.08 مم/ثانية. دورة صيانة مجانية لمدة 5000 ساعة. تتحمل مخصصة Φ50-500 مم، ورذاذ الملح ومقاومة الغبار. موك 5 وحدات، 45-60 يوما مهلة بالجملة. أرسل نموذج الرافعة ومتطلبات الدفع والكمية لعرض الأسعار.
الرافعة Luffing · الموديل ZXSTC1000S.2.5-00

أسطوانة هيدروليكية مخصصة للرافعة Luffing للرافعات المتنقلة وآلات الموانئ - العرض المباشر من الشركة المصنعة OEM

تتحكم الأسطوانة الهيدروليكية للرافعة في زاوية ذراع الرافعة على الرافعات المتنقلة. قامت شركة Raydafon ببنائها بتصميم تلسكوبي مزدوج المفعول ومتعدد المراحل يمتد لمسافة طويلة ويتراجع بشكل مضغوط. الجسم عبارة عن 7 ممرات مصبوبة من سبائك الفولاذ عالية القوة بدرجة الطيران ومزدوجة العمر لتثبيت قوة الشد فوق 1250 ميجا باسكال. يتعامل الختم التدريجي الثلاثي ووحدة المؤازرة المغناطيسية مع متطلبات رش الملح والغبار والدقة لدورات عمل الميناء وطاقة الرياح.

3000 كيلو نيوتن التوجه الديناميكي في الوقت الحقيقي
32 ميجا باسكال ضغط العمل
Φ320×Φ280 تتحمل × قضيب
4000 ملم سكتة دماغية
5000 ح خالية من الصيانة
النموذج المرجعي

ZXSTC1000S.2.5-00 — المواصفات الكاملة

النموذج المرجعي عبارة عن تكوين إنتاج حقيقي يستخدم لدوائر رفع الرافعات المتنقلة ذات الرفع الثقيل. يتوفر التجويف والسكتة المخصصة في نفس عملية الرسم.

اسم الاسطوانة رقم الرسم تتحمل ΦD قضيب Φd السكتة الدماغية س ثَبَّتَ. ل ضغط ميناء وزن
اسطوانة هيدروليكية لوفينغ ZXSTC1000S.2.5-00 Φ320 Φ280 4000 ملم 4750 ملم 32 ميجا باسكال 2-م27×2
4-G1/4
1522 كجم

يمكن إنتاج دوائر الرافعة ذات أنماط الدفع أو التثبيت المختلفة مقابل الرسم الخاص بك. أرسل العلامة التجارية للرافعة وطرازها والدفع المطلوب ورسم التثبيت. للتعرف على نطاق أسطوانات الرافعة المتنقلة الأوسع، راجعالأسطوانات الهيدروليكية للرافعة المتنقلةفئة.

هندسة الغوص العميق

أربع تقنيات تجعل هذه الأسطوانة مختلفة

01

التحكم في الحمل التكيفي الكامل

جسم الأسطوانة مصنوع من مواد صالحة للطيران. يستخدم Raydafon سبائك فولاذية مخصصة عالية القوة تمر عبر سبعة ممرات للتزوير ثم معالجة حرارية مزدوجة التعتيق. يعمل التعتيق المزدوج على تثبيت هيكل المادة بحيث تظل قوة الشد أعلى من 1250 ميجا باسكال. في أسطوانة الدفع بقوة 3000 كيلو نيوتن التي تعمل بدورات رفع مستمرة، فإن بنية الحبوب هذه هي ما يحافظ على استقرار عمر الكلال تحت ضغط 32 ميجا باسكال.

≥1250 الشد MPa
02

التحكم المؤازر الدقيق على مستوى ميكرون

قام فريق Raydafon الهندسي بتطوير وحدة مؤازرة كهروهيدروليكية متكاملة تحل محل إعداد التحكم التقليدي في الصمامات المنفصلة. تستخدم مجموعة الصمامات نوى صمامات مؤازرة من فئة الطيران ومستشعر إزاحة مغناطيسي بدقة تبلغ ± 0.03 مم. يدعم هذا المزيج التشغيل المستقر بسرعة منخفضة للغاية بمعدل 0.08 مم/ثانية، بحيث يمكن للمشغل وضع ذراع الرافعة دون انزلاق العصا أو التجاوز أثناء عمليات التحميل الدقيق.

±0.03 دقة الاستشعار مم
03

حماية البيئة القصوى طويلة العمر

تشهد آلات الميناء تآكلًا برذاذ الملح. تشهد المعدات المعدنية غبارًا عالي الحرارة. قامت شركة Raydafon ببناء هيكل حماية مانع للتسرب تقدمي ثلاثي لكليهما. الختم الرئيسي عبارة عن حلقة مركبة من المطاط المشبع بالفلور مستوردة من ألمانيا بتصميم مزدوج الشفة لتعويض الضغط في الاتجاهين. تستخدم الطبقة الوسطى شفة غبار متدرجة تعترض الجزيئات الصلبة التي يزيد حجمها عن 5 ميكرومتر. القدرة على مكافحة التلوث أعلى بنسبة 40% من الختم التقليدي ذو الشفة الواحدة. تم تصنيف الدورة المركبة بـ 5000 ساعة بدون صيانة.

5 ميكرومتر شفة الغبار
04

النظام الهيدروليكي الأمثل لتوفير الطاقة

يأتي تصميم Raydafon الموفر للطاقة من تحليل كيفية تشغيل آلات البناء فعليًا. تعمل دائرة السعة التفاضلية على تقليل حجم دوران الزيت الهيدروليكي بنسبة 35% في ظل ظروف عدم التحميل. بالاشتراك مع مجموعة مضخات محرك متزامنة ذات مغناطيس دائم عالية الكفاءة، ينخفض ​​استهلاك الطاقة الشامل للنظام بنسبة 28% مقارنة بالحل التقليدي. في حالة تشغيل الرافعة لمدة 8 ساعات، فإن ذلك يترجم إلى انخفاض ملموس في استهلاك الوقود أو البطارية.

-28% طاقة النظام

لماذا Raydafon Crane Luffing الأسطوانات الهيدروليكية

A

20 عاما في المجال الهيدروليكي

تقوم شركة Raydafon بتصنيع الأسطوانات الهيدروليكية منذ عقدين من الزمن. يقوم الفريق الهندسي بتطوير الأسطوانة ووحدة المؤازرة ونظام الختم داخل الشركة، بحيث يتم التعامل مع تغييرات المواصفات في المصدر، وليس من خلال الموردين الخارجيين.

B

السيطرة الكاملة من تزوير إلى التجميع

يتم إجراء عمليات تشكيل الجسم، والمعالجة الحرارية، والشحذ، والطلاء بالكروم، وتجميع الختم واختبار الضغط في مصنع ريدفون. وهذا يحافظ على إمكانية التتبع سليمة ويقلل من تباين الدفعة التي تحصل عليها من موردين متعددين.

C

سعر المصنع المباشر

تباع وفق نموذج البيع المباشر. أداء مشابه بنسبة 60% تقريبًا من تكلفة العلامات التجارية الأوروبية والأمريكية بنفس مستوى المواصفات. لا يوجد هامش تداول مضاف بين المصنع والمشتري.

D

تخصيص كامل المواصفات

يمكن تصنيع أقطار تجويف الأسطوانة من Φ50 مم إلى Φ500 مم حسب الطلب. يتم إنتاج السكتة الدماغية ومسافة التثبيت ونوع المنفذ ونمط التثبيت وفقًا للرسم الخاص بك، لذلك يمكن مطابقة نماذج الرافعات غير القياسية تمامًا.

E

التحقق من صحتها في ظروف الميناء وطاقة الرياح

تم تصميم نظام الختم الثلاثي ووحدة المؤازرة لرش الملح في ماكينات الموانئ وظروف الرفع الثقيل بطاقة الرياح. يستهدف التصميم مواقع عمل حقيقية، وليس ظروف المختبر.

F

دعم صانعي القطع الأصلية

أرسل ماركة الرافعة وطرازها أو رقم الرسم. تقوم Raydafon بالهندسة العكسية، وتأخذ عينات وتقتبس مجموعة مخصصة على نفس الرسم. يدعم تغليف الملصقات الخاصة لعملاء OEM.

رسومات الأبعاد

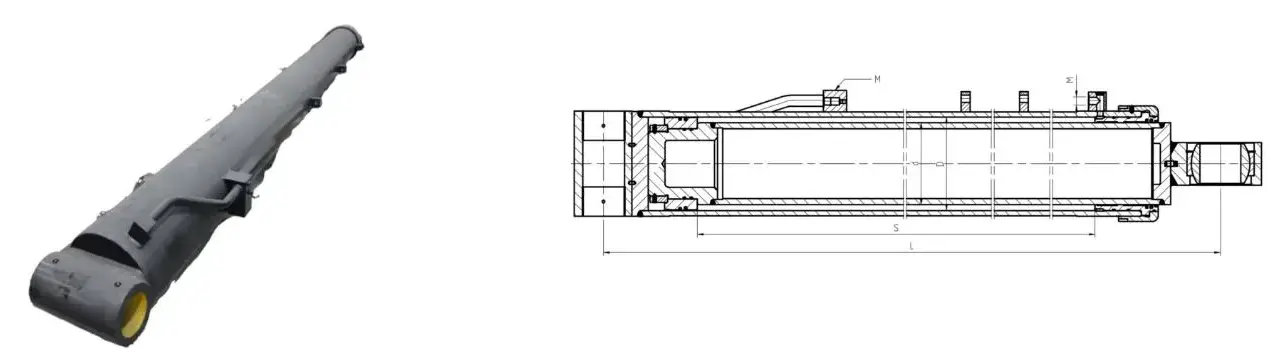

Crane luffing hydraulic cylinder dimension drawing
نظرة عامة على التثبيت - واجهة التجويف/القضيب وموضع المنفذ ونمط التثبيت

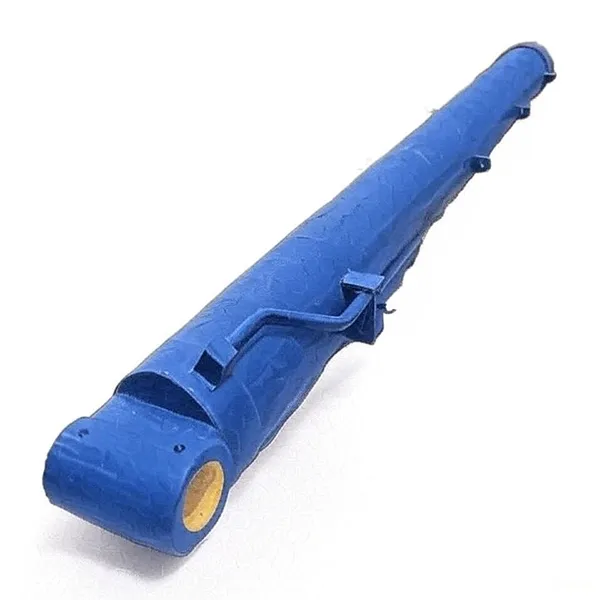

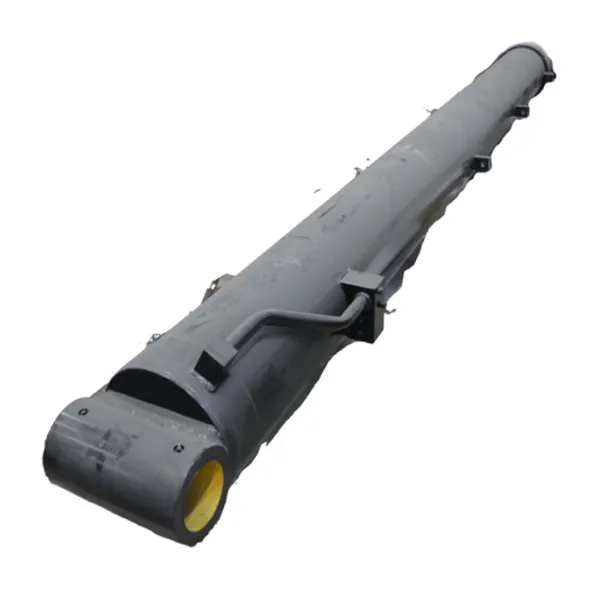

Crane luffing hydraulic cylinder product view
عرض المنتج - جسم الأسطوانة ومجموعة القضيب
Crane luffing hydraulic cylinder detail
تفاصيل المنفذ والختم — واجهة 2-M27×2 بالإضافة إلى 4-G1/4

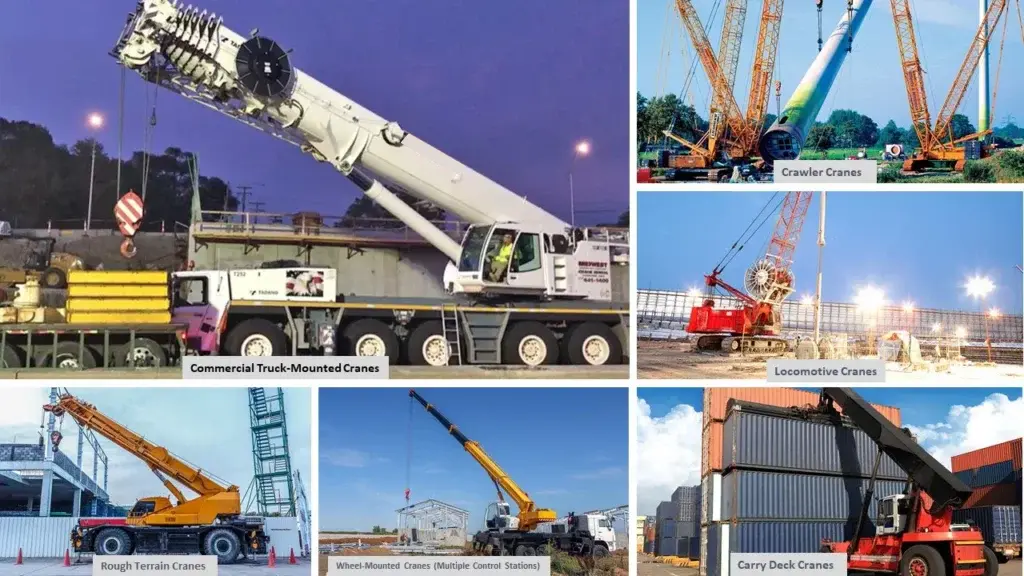

Crane luffing hydraulic cylinder application
مرجع التطبيق - مثبت على دائرة رفع الرافعة المتحركة

حيث يتم استخدام الأسطوانات الهيدروليكية للرافعة Luffing

01

الرافعات المتنقلة

التحكم في زاوية ذراع الرافعة على الرافعات المتنقلة المثبتة على الشاحنات والرافعات المخصصة لجميع التضاريس. يتعامل مع الدفع اللازم لرفع ذراع الرافعة وإبقائه تحت الحمل الكامل.

02

آلات الميناء

رافعات السفن إلى الشاطئ والساحات في بيئات رش الملح. يعمل الختم التقدمي الثلاثي والطلاء بالكروم الصلب على تمديد دورة الصيانة في العمليات الساحلية.

03

معدات طاقة الرياح

رفع ذراع الرافعة على سفن التركيب والصيانة. ثبات الدفع العالي ومسألة التحكم المؤازر على مستوى الميكرون لتحديد المواقع بدقة في الخارج.

04

الهندسة الثقيلة والمعادن

معدات الرفع الصناعية في ظروف درجات الحرارة العالية والغبار. تعمل الدائرة الموفرة للطاقة على تقليل استهلاك الوقود أو البطارية في نوبات العمل الطويلة.

ورقة مواصفات الطلب

النموذج المرجعي
ZXSTC1000S.2.5-00
التوجه الديناميكي في الوقت الحقيقي
3000 كيلو نيوتن
ضغط العمل
32 ميجا باسكال
قطر التجويف
Φ320 مم (مخصص Φ50-500 مم متاح)
قطر القضيب
Φ280 ملم
سكتة دماغية
4000 ملم
مسافة التثبيت
4750 ملم
وزن الوحدة
1522 كجم
المنفذ / الواجهة
2-م27×2 زائد 4-G1/4
تزوير الجسم
سبائك فولاذية من فئة الطيران مكونة من 7 ممرات، ذات عمر مزدوج تصل إلى ≥1250 ميجاباسكال وقوة شد
التحكم المؤازر
مؤازرة كهروهيدروليكية مدمجة، مستشعر تضيق مغناطيسي بدقة ±0.03 مم، سرعة منخفضة جدًا تبلغ 0.08 مم/ثانية
ختم
ختم تقدمي ثلاثي، حلقة رئيسية مركبة من الإيثر المشبع بالفلور الألماني، شفة غبار متدرجة بقطر 5 ميكرومتر
توفير الطاقة
دائرة السعة التفاضلية، دوران أقل للزيت بنسبة 35% في حالة عدم التحميل، واستهلاك طاقة أقل للنظام بنسبة 28%
دورة الصيانة
5000 ساعة خالية من الصيانة
التخصيص
تجويف مخصص كامل المواصفات Φ50-500 مم، تغليف OEM وملصق خاص
موك
5 وحدات لكل نموذج
المهلة السائبة
45-60 يومًا بعد الموافقة على الإيداع والسحب
أساس الاقتباس
نموذج الرافعة والحمولة، ومتطلبات الدفع، ومواصفات التجويف/الشوط، وحجم المنفذ، والكمية، ومنفذ الوجهة

كيف يتحرك طلبك عبر ريدفون

  1. 01

    ملخص التطبيق

    إرسال نموذج الرافعة والحمولة والدفع المطلوب ومواصفات التجويف/الشوط وحجم المنفذ والكمية ومنفذ الوجهة.

  2. 02

    اختيار النموذج والاقتباس

    يؤكد Raydafon ما إذا كان النموذج المرجعي مناسبًا أم أن هناك حاجة إلى إنشاء مخصص. يتم إصدار عرض أسعار FOB Ningbo بمهلة زمنية.

  3. 03

    الموافقة على الرسم

    بالنسبة للبنيات المخصصة، تقوم Raydafon بإجراء هندسة عكسية لجزء OEM، وتنتج عينة، وتؤكد التجويف والشوط ومسافة التثبيت وأبعاد المنفذ مع المشتري.

  4. 04

    تزوير والمعالجة الحرارية

    7-تمرير القالب والمعالجة الحرارية المزدوجة تعمل على تثبيت الجسم إلى قوة شد تزيد عن 1250 ميجا باسكال. متابعة الشحذ والطلاء بالكروم الصلب.

  5. 05

    اختبار التجميع والضغط

    يتم تجميع المكبس والأختام ووحدة المؤازرة والمخزن المؤقت. تم اختبار الأسطوانة بالضغط عند 32 ميجا باسكال وتم اختبار السكتة الدماغية من أجل النعومة والاستجابة المؤازرة.

  6. 06

    التعبئة والشحن

    يتم تعبئة الأسطوانات في صناديق خشبية معززة مع زيت مضاد للصدأ وأغطية نهاية واقية. يتم الشحن عن طريق البحر أو الجو أو السريع مع قائمة التعبئة والفاتورة وتقرير التفتيش.

التوثيق ودعم الجودة

  • ✓
    شهادة المواد

    شهادة من سبائك الصلب للجسم، وسجل معالجة حرارية مزدوجة التعتيق، وورقة بيانات مركب الختم المقدمة مع كل شحنة.

  • ✓
    تقرير اختبار الضغط

    تم اختبار ضغط كل أسطوانة عند 32 ميجا باسكال قبل التعبئة. يتم تسجيل التسرب ونعومة السكتة الدماغية واستجابة المؤازرة وتركيب المنفذ.

  • ✓
    سجل التفتيش الأبعاد

    يتم تسجيل التجويف والقضيب والشوط ومسافة التثبيت وأبعاد المنفذ وفقًا للمواصفات المطلوبة أو رسم العميل.

  • ✓
    تعبئة الصادرات

    علبة خشبية معززة بزيت مضاد للصدأ وأغطية نهاية واقية. دفعات كبيرة من الأسطوانات مربوطة ومربوطة للشحن البحري.

الأسئلة المتداولة

ما هي الاسطوانة الهيدروليكية للرافعة؟

إن الأسطوانة الهيدروليكية للرافعة هي المكون الهيدروليكي الذي يتحكم في زاوية ذراع الرافعة على الرافعة المتنقلة. ويشير الرفع إلى رفع أو خفض ذراع الرافعة، وتقوم الأسطوانة بدفع هذه الحركة من خلال تصميم تلسكوبي متعدد المراحل مزدوج الفعل. إنها إحدى الأسطوانات الأساسية في الرافعات المتنقلة جنبًا إلى جنب مع أسطوانة ثقل الموازنة وأسطوانة الركيزة.

ما هو النموذج المرجعي وتوجهه؟

النموذج المرجعي هو ZXSTC1000S.2.5-00 مع دفع ديناميكي في الوقت الفعلي يبلغ 3000 كيلو نيوتن، وضغط تشغيل 32 ميجا باسكال، وتجويف Φ320 مم، وقضيب Φ280 مم، وشوط 4000 مم، ومسافة تركيب 4750 مم، ووزن وحدة 1522 كجم. تدعم Raydafon التجويف والسكتة المخصصة لماركات الرافعات OEM.

ما هي المواد وعملية تزوير المستخدمة؟

جسم الأسطوانة عبارة عن 7 ممرات مصبوبة من سبائك الفولاذ عالية القوة بدرجة الطيران، ثم يتم تعميرها مرتين لتثبيت قوة الشد فوق 1250 ميجا باسكال. تعمل عملية التشكيل هذه على تحسين بنية الحبوب وعمر الكلال مقارنةً بالصب التقليدي أو التشغيل الآلي من مخزون القضبان، وهو أمر مهم بالنسبة لأسطوانة دفع بقدرة 3000 كيلو نيوتن تعمل على تشغيل دورات رفع مستمرة.

ما مدى دقة التحكم المؤازر؟

يستخدم Raydafon وحدة مؤازرة كهروهيدروليكية متكاملة مع نوى صمامات مؤازرة من فئة الطيران ومستشعر إزاحة مغنطيسي بدقة ± 0.03 مم. ويدعم هذا التشغيل المستقر بسرعة منخفضة للغاية عند 0.08 مم/ثانية، بحيث يمكن للمشغل وضع ذراع الرافعة بدقة دون انزلاق العصا.

كيف يعمل نظام الختم الثلاثي؟

هيكل الختم التقدمي الثلاثي يتكون من ثلاث طبقات. الختم الرئيسي عبارة عن حلقة مركبة من المطاط المشبع بالفلور مستوردة من ألمانيا بتصميم مزدوج الشفة لتعويض الضغط في الاتجاهين. تستخدم الطبقة الوسطى شفة غبار متدرجة تعترض الجزيئات الصلبة التي يزيد حجمها عن 5 ميكرومتر. توفر الطبقة الخارجية حماية إضافية للممسحة. القدرة على مقاومة التلوث أعلى بنسبة 40% من الختم ذو الشفة الواحدة.

ما هي آلية توفير الطاقة؟

يستخدم Raydafon دائرة سعة تفاضلية مبتكرة تعمل على تقليل حجم دوران الزيت الهيدروليكي بنسبة 35% في ظل ظروف عدم التحميل. بالاشتراك مع مجموعة مضخات محرك متزامنة ذات مغناطيس دائم عالية الكفاءة، يتم تقليل استهلاك الطاقة الشامل للنظام بنسبة 28% مقارنة بالحل التقليدي.

ما هي دورة الصيانة ونطاق التخصيص؟

تم تصميم الأسطوانة لدورة خالية من الصيانة مدتها 5000 ساعة في بيئات رش الملح والغبار. تدعم Raydafon التخصيص الكامل المواصفات لأقطار تجويف الأسطوانة من Φ50 مم إلى Φ500 مم، بالإضافة إلى تغليف OEM والملصق الخاص. موك هو 5 وحدات لكل نموذج.

كيف يمكنني طلب عرض أسعار؟

أرسل نموذج الرافعة والحمولة والدفع المطلوب ومواصفات التجويف/الشوط وحجم المنفذ والكمية ومنفذ الوجهة. ستؤكد Raydafon النموذج أو تصمم بنية مخصصة، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
