SWC-WH بدون اقتران عالمي من نوع اللحام المرن

SWC-WH بدون اقتران عالمي من نوع اللحام المرن

تستخدم أدوات التوصيل العامة الملحومة غير المرنة من Raydafon's SWC-WH بدون وصلات لحام مرنة من النوع العالمي وصلات ملحومة لضمان نقل موثوق، مما يجعلها خيارًا موثوقًا للتطبيقات ذات الأحمال العالية مثل المعدات المعدنية ومعدات التعدين. نحن شركة مصنعة للوصلات المادية في الصين. باعتبارنا مصنعًا موثوقًا به، فإننا نقدم إمدادًا ثابتًا ويمكننا تخصيص التفاصيل وفقًا لمواصفات أجهزتك. للحصول على تفاصيل الأسعار، يرجى الاتصال بنا مباشرة.
نير ملحوم · لا يوجد عنصر مرن · جاهز لتصنيع المعدات الأصلية

SWC-WH بدون اقتران عالمي من نوع اللحام المرن لـمهاوي القيادة الثقيلة

وصلة كاردان صلبة من نوع اللحام مصممة لمطاحن الدرفلة والرافعات ومحركات التعدين والمعادن. يزيل النير الملحوم ارتخاء الوصلة الملولبة. محامل الإبرة الدقيقة تحافظ على الاحتكاك منخفضًا. التجويف 100-550 مم، عزم الدوران يصل إلى 710 كيلو نيوتن متر، سبائك الصلب 35CrMo، إنتاج ISO 9001 في نينغبو، الصين.

تتحمل100 – 550 ملم
عزم الدوران الاسمي1.25 – 710 كم.م
زاوية الطي15 درجة - 25 درجة
مادة35CrMo الصلب
موك1 قطعة
مهلة15 - 30 يوما

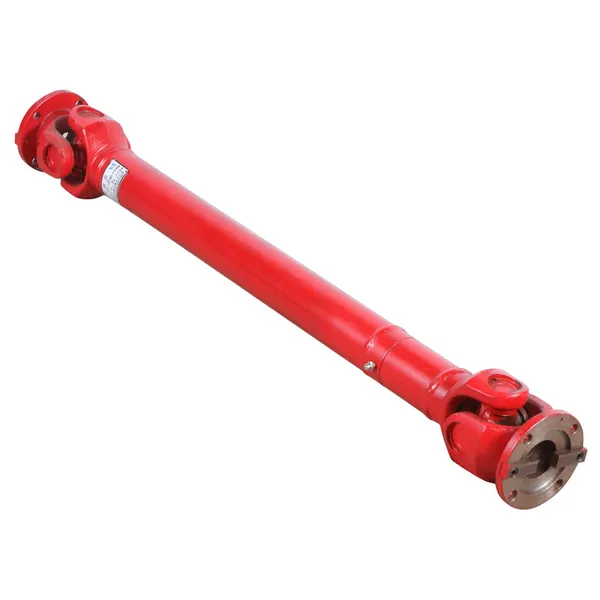

SWC-WH without flex welding type universal coupling welded yoke product photo

01ما هو SWC-WH بدون اقتران عالمي من نوع اللحام المرن؟

SWC-WH هواقتران مشترك عالمي جامدالذي ينقل عزم الدوران من خلال نير ملحوم وصليب مركزي يعمل على محامل إبرة دقيقة. على عكس أدوات التوصيل من النوع المرن، فهو يحتوي علىلا يوجد عنصر مرن، لذلك لا يوجد مطاط ولا حزمة زنبركية ولا يوجد عضو مرن تعويضي يمكن ارتداؤه. وهذا يجعله الخيار المفضل عندما يتطلب محرك الأقراص ذلكعزم دوران عالي، مقاومة عالية للصدمات وعمر خدمة طويلبدلاً من التخميد الالتوائي.

النير الملحوم هو الفرق الرئيسي عن تصميمات النير المثبت بمسامير. في ظل الاهتزاز المستمر، يمكن أن ترتخي الوصلات المثبتة بمسامير، مما يسبب القلق ورد الفعل العكسي والفشل في النهاية. يزيل اللحام وضع الفشل هذا تمامًا. لمصادر المشترينوصلات عالمية لأعمدة القيادة الصناعية، ويترجم هذا إلى عدد أقل من توقفات الصيانة وتكلفة إجمالية أقل للملكية طوال فترة خدمة أداة التوصيل.

إذا كان تطبيقك يحتاج إلى الامتثال الالتوائي بدلاً من الصلابة، فقارنه معنوع اللحام المرن القياسي SWC-BHأو المدى الطويلSWC-CH نوع اللحام المرن الطويل، والتي تضيف عنصرًا مرنًا بين النايرين.

02المواصفات الفنية لـ SWC-WH: نطاق التجويف وعزم الدوران واختلال المحاذاة

يسرد الجدول أدناه كل حجم قياسي في سلسلة SWC-WH. استخدمه ليتناسب مع قطر العمود الخاص بك، وعزم الدوران الاسمي المطلوب وطول التثبيت المتوفر قبل طلب عرض الأسعار. تتوفر التجاويف والمفاتيح والأطوال المخصصة عند الطلب.

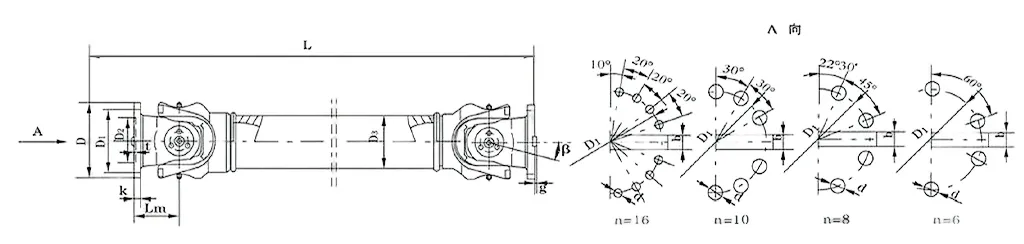

SWC-WH بدون اقتران عالمي من نوع اللحام المرن - مخطط الحجم الكامل
نموذج د (مم) طن (كيلو نيوتن · م) Tf (كيلو نيوتن · م) β (°) لمين د1 (js11) د2 (ح7) د3 م اختصار الثاني k t ب (ح9) g القصور الذاتي (كجم · م²) الوزن (كجم)
لمين +100 ملم لمين +100 ملم
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

الزاوي فقط

يقوم SWC-WH بتعويض الاختلال الزاوي حتى 15 درجة -25 درجة. من أجل السفر المحوري، قم بإقرانه بعمود منزلق.

اختيار عزم الدوران

قم بتطبيق عامل خدمة يتراوح بين 1.5 و2.5 على عزم الدوران الاسمي اعتمادًا على مستوى الصدمة ودورة العمل.

مطابقة التجويف

التجاويف القياسية D1 js11 / D2 H7 المذكورة أعلاه. تتوفر تجاويف مخصصة متدرجة أو محزوزة.

بديل شفة

إذا كان عمودك يستخدم واجهة شفة، فراجعنوع شفة SWC-WFفي نفس السلسلة.

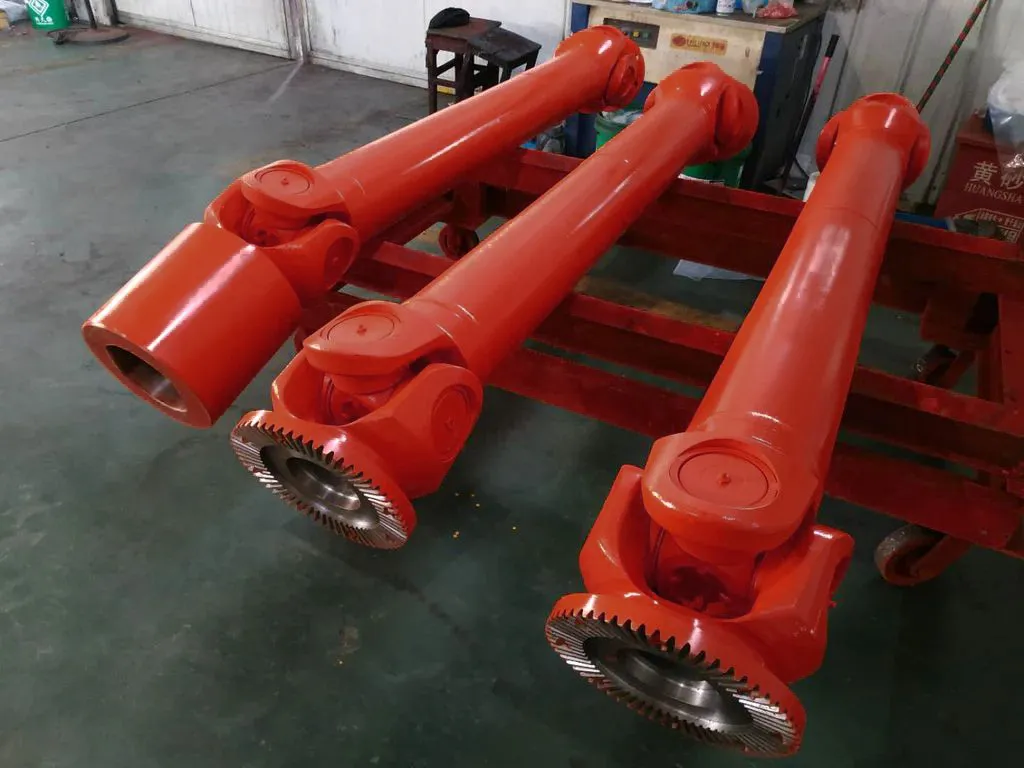

SWC-WH universal coupling welded yoke and needle bearing cross detail

03لماذا يحدد المشترون أدوات التوصيل المقرنة الملحومة للآلات الثقيلة

يختار مهندسو المشتريات SWC-WH لثلاثة أسباب تجارية:وقت توقف أقل، ودورات استبدال أقل، وتكلفة إجمالية أقل لكل ساعة تشغيل.

  • لا يوجد تخفيف مشترك انسحب.يزيل النير الملحوم وضع فشل تخفيف الاهتزاز الذي يقلل من عمر أدوات التوصيل ذات الوصلات الملولبة في مصانع الدرفلة والكسارات.
  • كثافة عزم دوران عالية.عزم دوران اسمي يصل إلى 710 كيلو نيوتن متر في غلاف صغير الحجم، يغطي معظم واجبات عمود الإدارة الثقيل.
  • محامل الإبرة الدقيقة.يقلل الاحتكاك المنخفض والكفاءة العالية وفاصل التشحيم الطويل من أعمال الصيانة.
  • 35CrMo سبائك الصلب.معالج بالحرارة لمقاومة التآكل والتعب والصدمات في التعدين والمعادن والبيئات البحرية.
  • التسامح الزاوي واسعة.يؤدي التعويض بمقدار 15 درجة إلى 25 درجة إلى تقليل تكلفة المحاذاة أثناء التثبيت.
  • تصميم صالح للخدمة.تعمل أجزاء التآكل القابلة للاستبدال على إطالة العمر الاقتصادي للوصلة إلى ما بعد دورة استبدال واحدة.

04حيث يتم استخدام أدوات التوصيل SWC-WH: التطبيقات والصناعات

يتم تحديد SWC-WH في أي مكان يجب أن تتحمل فيه أداة التوصيل الصلبة ذات عزم الدوران العالي الصدمات والاهتزازات المستمرة. تشمل التركيبات النموذجية ما يلي:

مصانع درفلة الصلب الخطوط المعدنية الرافعات العلوية آلات رفع الميناء ناقلات التعدين الكسارات ومعدات الحفر الدفع البحري آلات سطح السفينة محركات الأسمنت والورق مقاعد الاختبار الثقيلة محركات الطاقة المتجددة خطوط المعالجة الكيميائية

إذا كان محرك الأقراص الخاص بك يتطلب أيضًا إزاحة محورية أو توافقًا التوائيًا، فراجع الملف بالكاملنطاق اقتران عالميأو البديلسلسلة اقتران والعتادقبل تحديد.

05وصلات SWC-WH المخصصة: تصنيع المعدات الأصلية والعلامة الخاصة والإنتاج القائم على الرسم

رايدافون هوصانع اقتران عالمي OEM، ليست شركة تجارية. يتم التعامل مع التخصيص داخل منشأة ISO 9001 الخاصة بنا في نينغبو، الصين.

تتحمل وKeyway

D1 js11 أو D2 H7 أو التسامح المخصص. واجهة المفتاح المتوازي أو الخط أو تقليص القرص.

نمط شفة

دائرة الترباس وقطر الدليل وعدد البراغي المتطابقة مع رسم شفة التزاوج الخاص بك.

الطول والتوازن

لمين وأطوال ممتدة. درجات التوازن الديناميكي للأعمدة عالية السرعة.

طلاء ووضع العلامات

الطلاء، أكسيد الأسود، طلاء الزنك. لوحة اسم وعلامة خاصة.

أرسل رسمًا بتنسيق PDF أو DWG أو DXF أو STEP بأبعاد العمود ودورة العمل. يقوم مهندسونا بإرجاع توصية كبيرة وعرض أسعار خلال 24 ساعة.

06مراقبة الجودة والشهادات والضمان لمدة 12 شهرًا

تمر كل أداة توصيل SWC-WH بمسار فحص موثق قبل الشحن. هذا هو دليل الأدلة الذي يعتمد عليه المشترون في الخارج للحصول على موافقة البائع والتفتيش الوارد.

  • عملية التصنيع المعتمدة ISO 9001
  • التحقق من الصلب الوارد وسجلات المعالجة الحرارية
  • تقرير فحص الأبعاد للتجويف والمجرى الرئيسي والطول
  • فحص اللحام على مفصل المقرن
  • اختبار الملاءمة والدوران قبل التعبئة
  • ضمان محدود لمدة 12 شهرًا ضد عيوب التصنيع

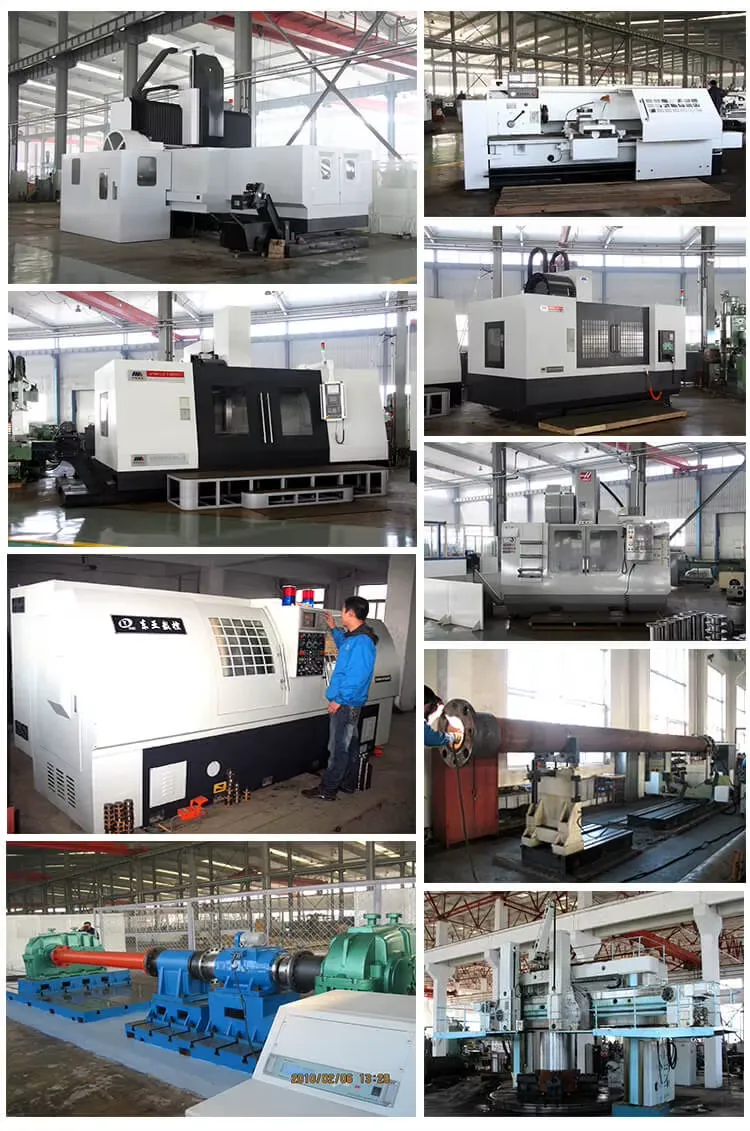

Raydafon universal coupling manufacturing workshop Ningbo China

07كيفية الطلب: موك، المهلة الزمنية، التعبئة والشحن

موك

1 قطعة للأحجام القياسية. أسعار الكميات تبدأ من 50 قطعة.

مهلة

15-30 يومًا بعد تأكيد السحب والإيداع.

التعبئة

حالة خشبية، فيلم VCI مضاد للصدأ، مجفف، منصة نقالة مخصصة للأحجام الكبيرة.

شحن

البحر أو الجو أو صريح. تتوفر شروط EXW / FOB / CIF / DDP.

وثائق

CI، PL، CO، النموذج A/E، شهادة المواد، تقرير الأبعاد.

قسط

T/T، L/C في الأفق، وشروط أخرى قابلة للتفاوض للمشترين المتكررين.

SWC-WH universal coupling inspection and assembly line

08الأسئلة الشائعة للمشتري للاقتران العالمي SWC-WH

ماذا يعني "بدون نوع اللحام المرن" في أداة التوصيل SWC-WH؟

هذا يعني أن أداة التوصيل لا تحتوي على عنصر مرن أو مرن في مسار عزم الدوران، ويتم ربط المقرن عن طريق اللحام بدلاً من البراغي. يؤدي ذلك إلى إزالة ارتخاء الوصلات الملولبة تحت الاهتزاز وزيادة الصلابة الهيكلية. إنه الاختيار الصحيح لمحركات الأقراص ذات عزم الدوران العالي والصدمات العالية حيث لا يلزم وجود عنصر مرن.

ما هو نطاق عزم الدوران والتجويف لسلسلة SWC-WH؟

قطر الدوران 100-550 ملم، عزم الدوران الاسمي 1.25-710 كيلو نيوتن متر، عزم الكلال 0.63-355 كيلو نيوتن متر، التجويف القياسي D1 57-426 ملم. تتوفر فتحات مخصصة وأعمدة متدرجة.

ما هي المواد والمحامل المستخدمة؟

يتم معالجة النير والفلنجات من سبائك الفولاذ 35CrMo بالحرارة. تعمل المجلة المتقاطعة على محامل إبرة دقيقة لتقليل الاحتكاك وإطالة عمر الخدمة في ظل الخدمة الصناعية المستمرة.

ما هي أقصى زاوية اختلال؟

اعتمادًا على الحجم، من 15 درجة إلى 25 درجة من المحاذاة الزاويّة غير الصحيحة. لا يعوض SWC-WH الإزاحة المحورية - قم بإقرانه بخط منزلق أو عمود تلسكوبي في حالة وجود حركة محورية.

هل تقدمون وصلات SWC-WH OEM أو مخصصة؟

نعم. نقوم بتخصيص التجويف، ومجرى المفتاح، ونمط الحافة، والطول، ودرجة التوازن، والمعالجة السطحية ولوحة الاسم. أرسل رسمًا بتنسيق PDF أو DWG أو DXF أو STEP وسنقوم بعرض الأسعار خلال 24 ساعة.

ما هو موك، المهلة الزمنية والضمان؟

موك 1 قطعة للأحجام القياسية. المهلة الزمنية 15-30 يومًا حسب الحجم والتخصيص. ضمان محدود لمدة 12 شهرًا ضد عيوب التصنيع.

كيف يمكنني تحديد حجم SWC-WH الصحيح لعمود القيادة الخاص بي؟

يتم توفير عزم الدوران الاسمي وعزم الدوران الأقصى والسرعة وأقطار العمود وزاوية المحاذاة الخاطئة ودورة العمل. سيوصي مهندسونا بالحجم مع عامل الخدمة الصحيح. يمكنك أيضًا مراجعة كاملةدليل اختيار اقتران عالميقبل الاتصال بنا.

هل يمكنني الحصول على عينة قبل تقديم طلب بالجملة؟

نعم. يتم قبول أوامر العينة للأحجام القياسية. يتم تسعير تكلفة العينة والشحن بشكل منفصل ويمكن تقييدها مقابل الطلب بالجملة الأول.

اطلب عرض أسعار للاقتران العالمي SWC-WH

أرسل رسم العمود وعزم الدوران والسرعة. يقوم مهندسونا بالرد خلال 24 ساعة بتوصية بالحجم وسعر المصنع.
