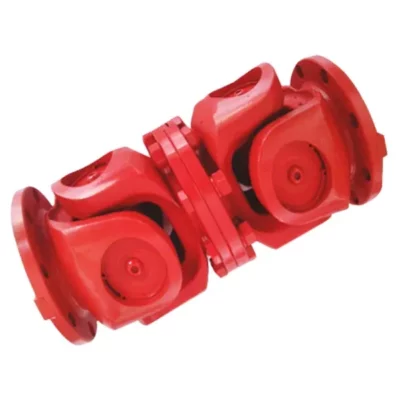

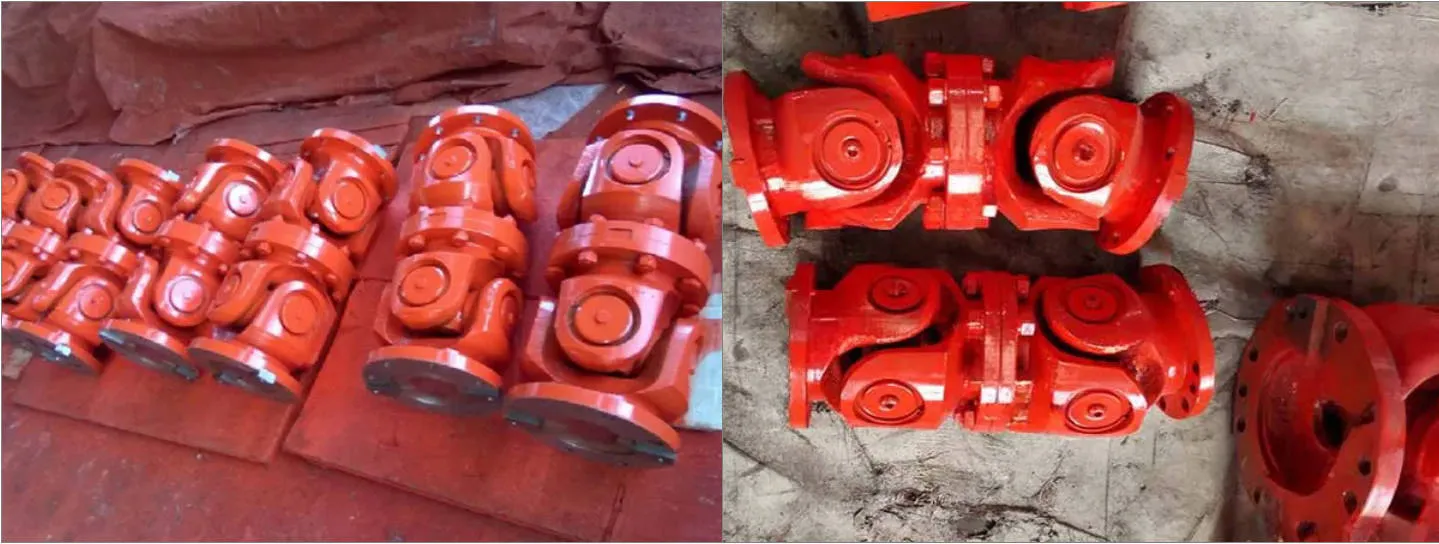

SWC-WD قصير بدون اقتران عالمي من نوع شفة مرنة

تم تصميم وصلة SWC-WD القصيرة بدون شفة مرنة من نوع Raydafon لتحريك عزم الدوران بكفاءة في الآلات الثقيلة - فكر في مصانع درفلة الفولاذ، والرافعات، ومعدات الرفع، وكل تلك المعدات الثقيلة. إنها تتميز بتصميم مدمج وغير تلسكوبي، بأقطار دوران تتراوح من 180 مم إلى 1320 مم. يمكن لهذه الوصلة العامة ذات الشفة القصيرة أن تتعامل مع اختلالات زاوية تصل إلى 15 درجة وعزم دوران يصل إلى 16000 كيلو نيوتن · متر، لذلك حتى في المساحات الضيقة حيث لا توجد مساحة كبيرة، فإنها تحافظ على نقل الطاقة بشكل موثوق. نحن نصنعها من فولاذ 35CrMo عالي القوة، مع هيكل محمل لا يحتاج إلى براغي - وهو مثالي للوصلات العامة للآلات الثقيلة والوصلات العامة غير التلسكوبية للتطبيقات الصناعية. لا يتطلب الكثير من الصيانة ويدوم إلى الأبد، وهو بالضبط ما تحتاجه في الإعدادات الصعبة.

إن تصنيعنا في الصين يتبع معايير ISO 9001، وبالتالي فإن أدوات التوصيل العالمية SWC-WD تصمد في الظروف القاسية. العمود المتقاطع مطلي بالكروم لمقاومة التآكل، مما يزيد من متانته. إن تصميم الحافة الملحومة والصلب يجعل التثبيت أمرًا سهلاً، خاصة في معدات التعدين والتعدين حيث تكون الحركة المحورية في حدها الأدنى. يمكننا تخصيص الحجم ليناسب احتياجاتك، لذا فإن أداة التوصيل العامة القصيرة المتينة هذه تعمل بشكل رائع كوصلات عالمية مخصصة لأنظمة الرافعات وغيرها من المهام الثقيلة. والسعر تنافسي أيضًا. إن براعة Raydafon الدقيقة تعني فترات توقف أقل ومعدات أكثر موثوقية - وهو أمر يمكن للمشغلين الصناعيين حول العالم الاعتماد عليه.

مواصفات المنتج

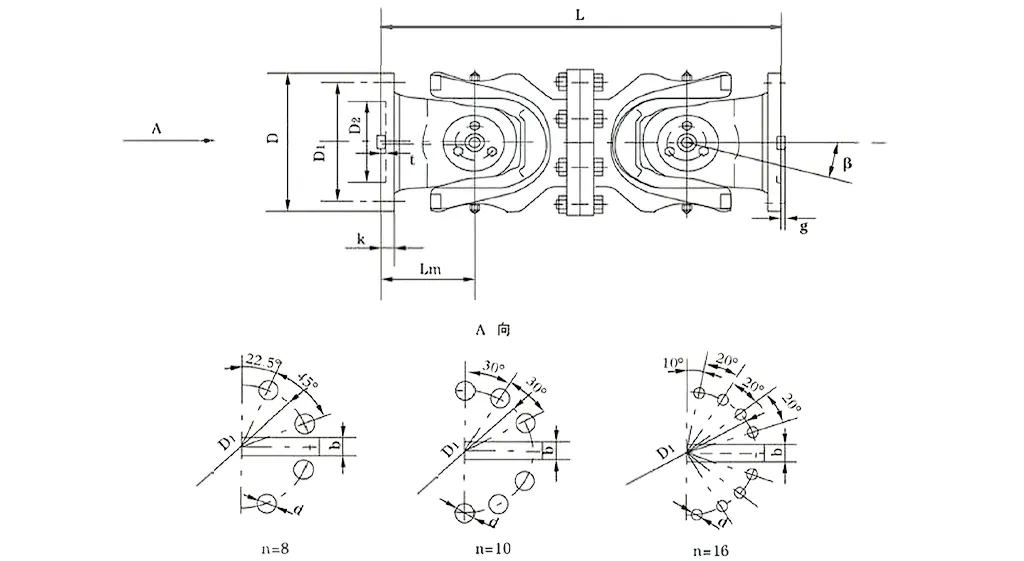

لا.	قطر الدوران د مم	عزم الدوران الاسمي تينيسي كن · م	زاوية أضعاف المحاور β (°)	عزم الدوران المرهق تف كن · م	الحجم (مم)									الوزن (كجم)
					لمين	د1 (js11)	د2 (ح7)	م	اختصار الثاني	k	t	b (ح9)	g	لمين	يزيد 100 ملم
SWC180WD	180	12.5	6.3	≥25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≥15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Tf- تحت حمل التناوب هو عزم الدوران الذي يسمح به حسب قوة الكلال.

نطاق التطبيق

إن أداة التوصيل المشتركة العالمية SWC من Raydafon - والتي تسمى عادةً اقتران المفصل العالمي لعمود الكردان SWC - ليست مجرد جزء؛ إنه أمر ضروري في المجالات الصناعية الثقيلة، مثل مصانع الدرفلة، ومعدات الرفع، وجميع أنواع إعدادات الآلات الثقيلة الصعبة. وباعتبارها أداة توصيل مشتركة عالمية ذات عزم دوران عالي، فإنها تقوم بعمل قوي لربط عمودين نقل غير متوازيين تمامًا، مما يضمن توصيل الطاقة بسلاسة حتى عندما تكون ظروف العمل قاسية حقًا.

دعونا نتحدث عن مواصفاته الأساسية: يتراوح قطر الدوران من φ58 إلى φ620، ويتراوح عزم الدوران الاسمي من 0.15 إلى 1000 كيلو نيوتن · متر، وزاوية طي المحور لا تزيد عن 25 درجة.

تعمل هذه الوصلة بشكل أفضل في أماكن محددة - على سبيل المثال عندما تحتاج إلى قارنة توصيل عالمية موثوقة للخدمة الشاقة لعمليات الدرفلة، أو قارنة عمود مشترك عالمية SWC متينة في معدات الرفع ومناولة المواد. في هذه الحالات، تظهر قوتها: حتى في ظل الضغوط الكبيرة، فإنها تحافظ على ثبات العمليات، دون فوضى أو أعطال.

الميزات الهيكلية

لا يتم تجميع وصلة التوصيل المشتركة العالمية SWC من Raydafon معًا فحسب، بل إنها مصممة بهندسة ذكية وحديثة للعمل بشكل رائع وتصمد لفترة طويلة في الاستخدام الصناعي. دعونا نتعرف على ما يجعل هيكلها بارزًا.

أولاً، إنها تتمتع بتكوين معقول وآمن: لقد استخدمنا تصميمًا متكاملاً لرأس الشوكة لهذه الوصلة الصناعية العالمية المشتركة، والتي تقلل من المخاطر مثل تفكك البراغي أو كسرها. هذا التعديل وحده يجعله أكثر ثباتًا بنسبة 30% إلى 50% بشكل عام، لذا فهو يعمل بأمان وثبات. بالمقارنة مع أدوات التوصيل العادية، فهي تدوم لفترة أطول، وتتجنب المشاكل الشائعة في المناطق ذات التوتر العالي - مثل أنظمة أدوات التوصيل المشتركة العالمية للآلات الثقيلة التي تراها في المهام الصعبة.

ثم هناك قدرتها المعززة على تحمل الحمولة: تم تصميم وصلة التوصيل المشتركة الشاملة SWC هذه للتعامل مع الأوزان الكبيرة، لذا فهي ضرورية في الأماكن التي تحتاج إلى التعامل مع الأحمال من الدرجة الأولى، مثل معدات التعدين أو آلات البناء.

كما أنه يحقق كفاءة نقل عالية تصل إلى 98.6%. باعتبارها أداة توصيل مشتركة عالمية فعالة لنقل الطاقة الكبيرة، فإنها تقلل من استخدام الطاقة والتكاليف التي تأتي معها. ولهذا السبب يعد الاختيار الأفضل لحلول أدوات التوصيل المشتركة الشاملة الموفرة للطاقة في أجهزة نقل الحركة الصناعية عالية الطاقة.

ويعمل بسلاسة مع انخفاض مستوى الضجيج: يظل الإرسال ثابتًا، وتتراوح الضوضاء عادةً بين 30-40 ديسيبل (A). تحافظ أداة التوصيل المشتركة العالمية منخفضة الضوضاء هذه على هدوء العمليات، وهي مثالية للمواقع الصناعية حيث يمثل الضوضاء مشكلة - كل ذلك مع الحفاظ على الموثوقية عند مستوى عالٍ.

مراجعات العملاء

⭐⭐⭐⭐⭐ تشانغ وي، كبير المهندسين، شركة خنان لمعدات التعدين المحدودة.

لقد وضعنا شورت SWC-WD من Raydafon بدون وصلة توصيل عامة من نوع Flex Flange في آلات التعدين الخاصة بنا، وكان مناسبًا تمامًا. إن تصميمه المدمج هو ما نحتاجه تمامًا للمساحات الضيقة حيث لا توجد مساحة كبيرة للتوفير، كما أن تصميمه قوي بما يكفي للحفاظ على ثبات العمليات. حتى عندما يتم تشغيله دون توقف في ظل ظروف الخدمة الشاقة، فإن أداة التوصيل هذه لا تخذلنا أبدًا - ولا يوجد أي فشل على الإطلاق. يحب فريق الصيانة لدينا أنه بالكاد يحتاج إلى التحقق، مما يعني أنه يمكننا الحفاظ على سير الإنتاج بسلاسة دون أي متاعب إضافية.

⭐⭐⭐⭐⭐ مايكل براون، مدير العمليات، شركة Texas Steel Works، الولايات المتحدة الأمريكية

طلبت ورشة العمل الخاصة بنا في تكساس SWC-WD Short بدون وصلة توصيل عالمية من نوع Flange Flex من Raydafon، وبصراحة، لقد أذهلتنا الجودة. تم تصنيع الوصلات بشكل جيد حقًا، كما أن تركيبها أمر سهل، كما أنها تصمد بشكل موثوق حتى عندما تكون تحت الحمل. ما الذي لفت انتباهي أكثر؟ مدى نجاحه في الموازنة بين السعر والأداء - غالبًا لا تجد هذا المكان المناسب. إن العثور على مورد يقدم هذا المستوى من الجودة باستمرار ليس بالأمر السهل، ولكن Raydafon أثبت تمامًا أنه شريك جدير بالثقة بالنسبة لنا.

⭐⭐⭐⭐⭐ آنا مولر، مشرفة الصيانة، شركة برلين للحلول الصناعية، ألمانيا

لقد وضعنا SWC-WD من Raydafon's Short بدون اقتران عالمي من نوع Flange Flex على خط معداتنا في برلين، وكانت النتائج رائعة. يبدو المنتج نفسه متينًا، واللحام دقيق - لا يوجد عمل رديء هنا - وحتى الآن، فهو صامد بشكل جيد، ويظهر متانة من الدرجة الأولى. بالمقارنة مع بعض العلامات التجارية الأخرى التي استخدمناها هنا في أوروبا، فإن أداة التوصيل هذه أكثر موثوقية، والسعر أكثر تنافسية أيضًا. إذا كانت الشركات الأخرى تبحث عن أدوات توصيل عالمية يمكن الاعتماد عليها، فإنني أوصي بشدة بـ Raydafon.

ميزات المنتج

تم تصميم SWC-WD Short من Raydafon بدون اقتران عالمي من نوع Flange Flex - يُطلق عليه غالبًا اقتران المفصل العالمي لعمود الكردان SWC - للمناطق الصناعية الضيقة، حيث تكون المساحة محدودة وتحتاج إلى تصميم ثابت الطول (بدون امتداد تلسكوبي). وباعتبارها أداة توصيل مشتركة عالمية ذات عزم دوران عالي، فإنها تحرك عزم الدوران بكفاءة بين الأعمدة غير المتوازية، وتتعامل مع الانحرافات الزاوية حتى 25 درجة، وتظل موثوقة حتى في بيئات الخدمة الشاقة.

دعونا نتحدث عن ميزاته الرئيسية: إنه ذو هيكل مدمج وصلب - هذا الإعداد القصير وغير المرن للشفة يجعله أداة توصيل عالمية موثوقة للخدمة الشاقة لعمليات الدرفلة، مما يوفر ثباتًا إضافيًا في الإعدادات حيث تكون الحركة المحورية في حدها الأدنى. ولهذا السبب فهو يعمل بشكل جيد مع الاتصالات ذات المسافة الثابتة في الآلات الصعبة. ثم هناك قدرتها العالية على التحمل: فنحن نستخدم مواد قوية مثل الحديد الزهر أو سبائك الفولاذ لتصنيعها، لذا فهي عبارة عن وصلة توصيل عمود مشترك عالمية SWC متينة في معدات الرفع ومناولة المواد. إنها تحمل أوزانًا كبيرة وتنقل عزم دوران أكبر من أدوات التوصيل الأخرى ذات القطر نفسه، مما يجعلها مثالية للأحمال الثقيلة في معدات التعدين أو البناء.

تعوض أداة التوصيل المشتركة العالمية الصناعية هذه أيضًا اختلال المحاذاة بشكل جيد - سواء كانت محاذاة زاويّة أو متوازية أو محورية، فهي لا تعبث بسرعة الدوران أو نقل عزم الدوران. وهذا يعني التشغيل السلس في أنظمة التوصيل المشتركة العالمية للآلات الثقيلة. كما أنها تتسم بالكفاءة في نقل الطاقة: حيث تصل الكفاءة إلى 98.6%، فإن وصلة التوصيل المشتركة العالمية شديدة التحمل SWC تحافظ على انخفاض فقدان الطاقة، مما يجعلها وصلة توصيل عالمية فعالة لنقل الطاقة الكبيرة في الإعدادات الصناعية عالية الطاقة.

بالإضافة إلى ذلك، فهي مصممة لتوفير الطاقة والعمل بهدوء - إذا كنت بحاجة إلى حلول قارنات مشتركة عالمية موفرة للطاقة، فهذا هو الاختيار الأفضل، مما يقلل من تكاليف التشغيل. وتحافظ على مستوى الضوضاء بين 30-40 ديسيبل (A)، لذا فإن وصلة التوصيل العالمية منخفضة الضوضاء هذه تناسب تمامًا المناطق الصناعية حيث يشكل الضوضاء مصدر قلق.

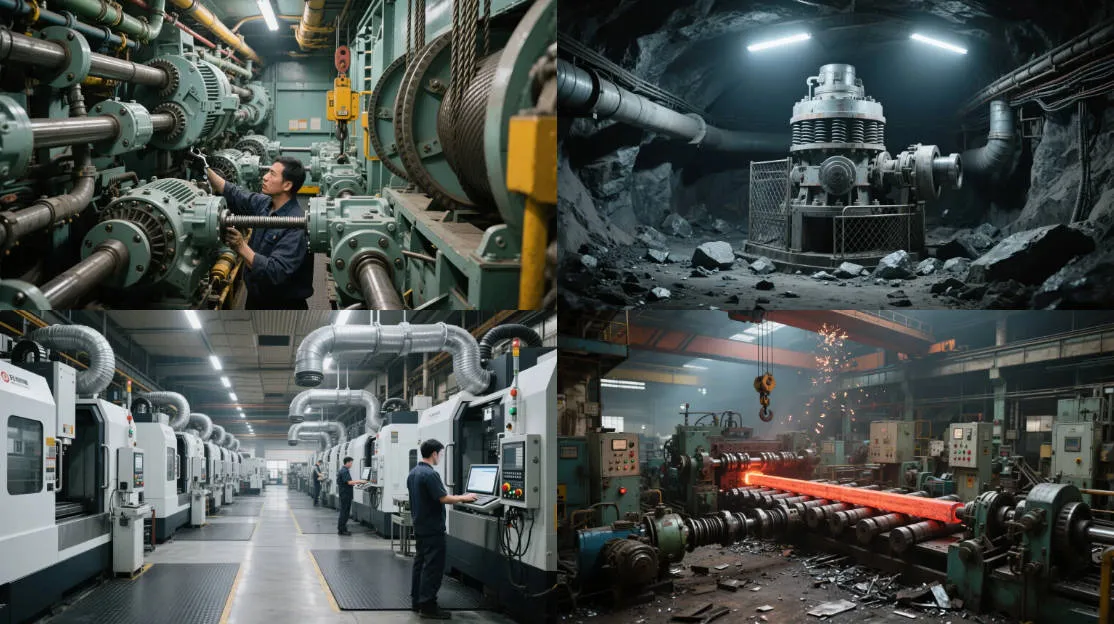

تطبيق المنتج

تجد أداة التوصيل العالمية من Raydafon مكانها في جميع أنواع إعدادات الخدمة الشاقة - مثل مصانع الدرفلة، وآليات الرفع، ومجموعة كاملة من أنظمة الآلات الثقيلة القوية. خذ على سبيل المثال أداة التوصيل المشتركة العالمية ذات عزم الدوران العالي: إنها رائعة في ربط عمودين نقل غير متوازيين، مما يضمن تحرك الطاقة بسلاسة حتى عندما تكون ظروف العمل صعبة، خاصة في الأماكن التي تكون فيها المساحة ضيقة وتحتاج إلى تصميم صلب وغير تلسكوبي.

تتألق هذه الوصلة حقًا في سيناريوهات محددة - مثل عندما تحتاج إلى قارنة توصيل عالمية موثوقة للخدمة الشاقة لعمليات الدرفلة، أو قارنة عمود مشترك عالمية SWC متينة في معدات الرفع ومناولة المواد. في هذه الحالات، حتى مع الأحمال الشديدة والمساحة المحدودة، فإنه يحافظ على استقرار العمليات، دون أي عوائق.

عندما يتعلق الأمر بتطبيقات أدوات التوصيل المشتركة العالمية الصناعية، يتميز طراز SWC-WD الخاص بنا بالهندسة الذكية التي تجعله يعمل بشكل أفضل ويدوم لفترة أطول. دعونا نتحدث عن هيكلها الرئيسي: فهي تتمتع بإعداد معقول وآمن مع تصميم متكامل لرأس الشوكة، مما يتخلص من مشكلات مثل تفكك البراغي أو كسرها، مما يعزز القوة الإجمالية بنسبة 30%-50%. وهذا يعني أنها تعمل بأمان وموثوقية، وتدوم لفترة أطول من الطرازات القديمة، وتتجنب الأعطال الشائعة في الأماكن ذات الضغط العالي، مثل أنظمة الوصلات المشتركة العالمية للآلات الثقيلة.

بالإضافة إلى ذلك، يمكنها التعامل مع المزيد من الأحمال - لقد قمنا ببنائها لدعم الأوزان الأثقل، لذا فإن وصلة التوصيل المشتركة العالمية للخدمة الشاقة SWC هذه مثالية للأماكن التي تحتاج إلى التعامل مع الأحمال الصعبة، مثل معدات التعدين أو البناء. كما أنه ينقل الطاقة بكفاءة فائقة، حيث تصل كفاءة النقل إلى 98.6%. وباعتبارها أداة توصيل مشتركة عالمية فعالة لنقل الطاقة الكبيرة، فإنها تقلل من استخدام الطاقة والتكاليف التي تأتي معها، مما يجعلها الاختيار الأفضل لحلول أدوات التوصيل المشتركة الشاملة الموفرة للطاقة في إعدادات نقل الحركة الصناعية عالية الطاقة.

ويعمل بسلاسة مع عدم وجود أي ضوضاء تقريبًا، ويظل الإرسال ثابتًا، ويظل مستوى الضوضاء عادةً بين 30-40 ديسيبل (A). تحافظ أداة التوصيل المشتركة العالمية منخفضة الضوضاء هذه على هدوء العمليات، وهي مثالية للمواقع الصناعية حيث يمثل الضوضاء مشكلة، كل ذلك مع الحفاظ على الموثوقية عند مستوى عالٍ.

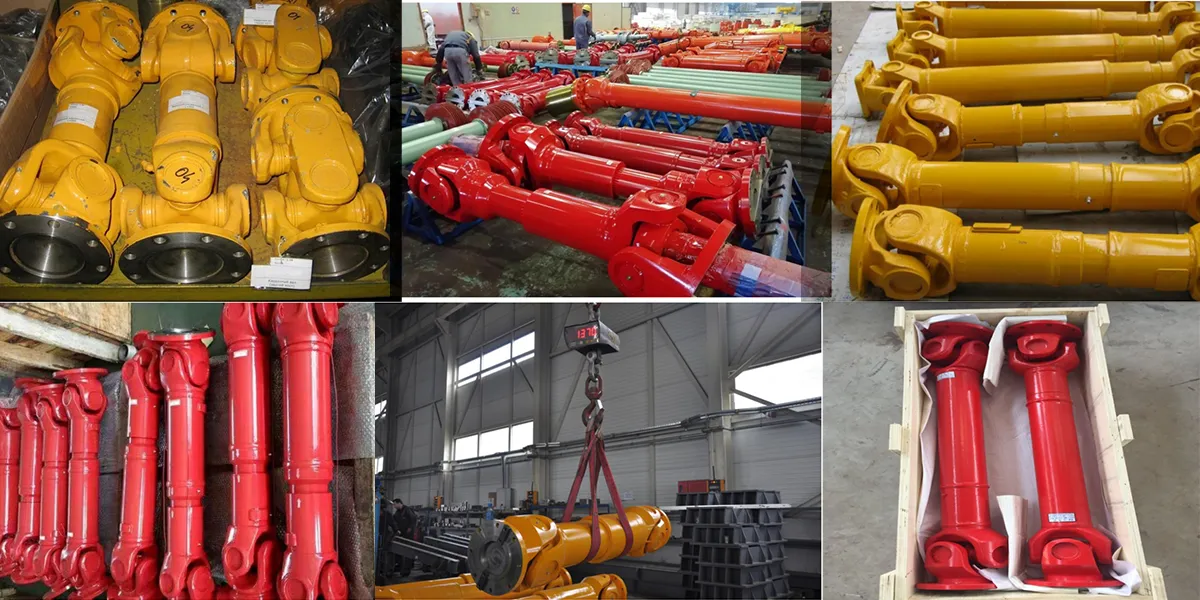

عن ريدفون

إن Raydafon ليس مجرد اسم آخر في أجزاء ناقل الحركة - فنحن شركة رائدة في تصنيع وتوريد مكونات نقل الحركة عالية الأداء وحلول الآلات الصناعية، وقد ركزنا بشكل كبير على منتجات مثل أداة التوصيل المشتركة العالمية ذات عمود الكاردان SWC. لقد بدأنا لمواكبة ما تحتاجه الصناعات العالمية أثناء تطورها، ومع مرور الوقت، قمنا ببناء مجموعة كاملة: علب التروس، وأعمدة الإدارة، والأسطوانات الهيدروليكية، والبكرات، والأدوات الآلية الدقيقة - وكلها مصممة لتعزيز مدى جودة تشغيل القطاعات الزراعية والثقيلة. نحن نتميز بالابتكار، ولهذا السبب يمكننا تقديم أدوات توصيل مشتركة موثوقة وشديدة التحمل لعمليات الدرفلة والتي تتلاءم تمامًا مع الأنظمة الأكثر تعقيدًا دون أي عوائق.

منشآتنا من الطراز الأول أيضًا، فلدينا ورش عمل CNC، ومعدات طحن ومعالجة حرارية، وأنظمة قياس ثلاثية الأبعاد متقدمة. نحن نلتزم بمعايير الجودة الصارمة مثل ISO9001/TS16949، ويتيح لنا هذا الإعداد تقديم حلول اقتران مفاصل عالمية عالية عزم الدوران تعمل على تحريك عزم الدوران بشكل رائع والتعامل مع عدم المحاذاة مثل المحترفين. لنأخذ على سبيل المثال قارنة العمود المشترك العالمية SWC المتينة في معدات الرفع ومناولة المواد، فهي مصممة للأماكن التي تحتاج إلى قوة تحمل قوية. وخط اقتران مشترك عالمي صناعي لدينا؟ وهو يغطي جميع أنواع الاستخدامات حيث تكون الدقة والمتانة أكثر أهمية.

يتم تصدير 80% مما نصنعه، ويتم إرساله إلى أماكن مثل الولايات المتحدة وألمانيا واليابان وإيطاليا وماليزيا وأستراليا والشرق الأوسط. لدينا شبكات قوية في الصين، وكوريا الجنوبية، والمملكة المتحدة، وسنغافورة، والولايات المتحدة، وإسبانيا أيضًا، لذا فنحن نتمتع بالقوة على المستوى العالمي. ويتيح لنا هذا الوصول تقديم خيارات أدوات التوصيل المشتركة العامة المخصصة للخدمة الشاقة من SWC - والتي تم تصميمها خصيصًا لتلبية احتياجات العملاء، كما هو الحال في أنظمة أدوات التوصيل المشتركة العامة للآلات الثقيلة حيث يكون البقاء مستقرًا تحت الأحمال الشديدة أمرًا غير قابل للتفاوض.

نحن نهتم بالاستدامة وتقديم الحلول التي تضع العملاء في المقام الأول. ولهذا السبب قمنا بتطوير حلول اقتران مشتركة عالمية موفرة للطاقة تصل إلى كفاءة نقل تصل إلى 98.6% - مما يقلل من استخدام الطاقة في الأجهزة عالية الطاقة. سواء كنت بحاجة إلى قارنة توصيل عالمية فعالة لنقل الطاقة الكبيرة أو قارنة توصيل عالمية منخفضة الضوضاء للمواقع الصناعية حيث يمثل الضوضاء مشكلة، فإن منتجاتنا تأتي مع خدمة ما بعد البيع الكاملة. وبهذه الطريقة أصبحنا شريكًا موثوقًا به في صناعة ناقل الحركة - فنحن لا نبيع قطع الغيار فحسب، بل ندعمها أيضًا.
