التروس المخروطية البلاستيكية

تقوم شركة Raydafon بتصنيع التروس المخروطية البلاستيكية في نينغبو، الصين، المصبوبة من مادة POM والنايلون للمحركات ذات الزاوية اليمنى. النسب القياسية هي 1:1، 2:1، 3:1، 4:1 و5:1؛ وحدات الملعب M0.25 إلى M1؛ عدد الأسنان من 10 إلى 60؛ أقطار التجويف من 3.0 إلى 10.0 ملم؛ أقطار خارجية 8.7 إلى 60.4 ملم؛ درجة حرارة التشغيل -40 درجة مئوية إلى +80 درجة مئوية. تتضمن أرقام الأجزاء GB05M016، GB1M016، GB1M016BS، GB1M215030، GB1M215030BS، GB1M315045، GB1M315045BS، GB1M410040، GB1M410040BS، GB1M512060، GB1M512060BS، GB1M512* وGB1M512BS *. تشير اللاحقة BS إلى إدخال نحاسي ومسمار ضبط. هام: يتوافق GB1M512* وGB1M512BS* فقط مع الترس المخروطي ذو 60 سنًا ولا يتوافقان مع التروس الأخرى. توفر هندسة الأسنان المقولبة شبكة هادئة ومحكمة؛ البوليمر ذاتي التشحيم ومقاوم للمواد الكيميائية. وحدة مخصصة، عدد الأسنان، التجويف، المحور ودرجة المواد المتاحة للرسم؛ الاقتباس في غضون 24 ساعة.

التروس المخروطية البلاستيكية - POM والنايلون المصبوب حسب الطلب، من M0.25 إلى M1

تروس القيادة ذات الزاوية اليمنى للآليات الدقيقة الصغيرة: عائلة ذات نسبة كاملة من 1:1 إلى 5:1 مع 10 إلى 60 سنًا، مصبوبة في POM أو النايلون، مع ملحق نحاسي اختياري ومسمار ضبط. هادئة بما فيه الكفاية لآلات القهوة والطابعات، وخفيفة بما يكفي للأجهزة التي تعمل بالبطارية، ومجهزة للرسم في أي مكان في العالم.

  • 1:1 – 5:1النسب القياسية
  • م0.25 – م1وحدة الملعب (وزارة الدفاع)
  • 10 - 60عدد الأسنان المتاحة
  • -40 إلى +80 درجة مئويةدرجة حرارة التشغيل

التروس المخروطية البلاستيكية لمحركات الأقراص ذات الزاوية اليمنى — مادة POM والنايلون المصبوبة خصيصًا

يقوم الترس المخروطي البلاستيكي بتحويل المحرك بزاوية 90 درجة باستخدام أسنان بوليمر مقولبة بدلاً من الأسنان المعدنية المقطوعة. هذا التغيير الوحيد يلغي الحاجة إلى التشحيم، ويقلل من وزن الزوج، ويجعل الشبكة أكثر هدوءًا بشكل ملحوظ - ولهذا السبب يظهر الترتيب في آلات القهوة، والطابعات، ومحركات الستائر، والمكانس الكهربائية الروبوتية، ومركبات التحكم عن بعد الصغيرة. تنتج Raydafon هذه العائلة كشركة مصنعة وموردة من مصنعها الخاص في نينغبو، الصين، لذلك لا يوجد هامش تجاري بينك وبين آلة التشكيل.

يغطي التخصيص المعلمات التي تحدد عادةً ما إذا كان الترس مناسبًا: الوحدة، وعدد الأسنان، وقطر التجويف، وأبعاد المحور والرئيس، والنسبة، والبوليمر نفسه. أرسل رسمًا أو عينة من المعدات أو حتى صورة ذات أبعاد وسنقوم بتأكيد أقرب جزء قياسي أو نقتبس أداة جديدة. المنتجات ذات الصلة من نفس ورشة العمل تشمل الأوسعمعدات بلاستيكيةالنطاق،معدات حلزونية بلاستيكيةعائلة لمحركات ذات عمود متوازي، والمعادنمعدات شطبةالخط الذي يتجاوز فيه عزم الدوران ما يمكن أن يحمله البوليمر.

مواصفات التروس المخروطية البلاستيكية

  • مرجع البعد القياسيΦ12 مم (متوفر أيضًا بالأحجام المذكورة في الجدول أدناه)
  • وحدة الملعب (وزارة الدفاع)M0.25، مع 0.5 و1.0 في نطاق الجزء القياسي
  • نوع المادةالبلاستيك - POM، النايلون (PA)، أو حسب طلب العميل
  • النسب1:1، 2:1، 3:1، 4:1، 5:1
  • درجة حرارة التشغيل-40 درجة مئوية إلى +80 درجة مئوية
  • ميزات اختياريةإدراج النحاس، مجموعة المسمار، تتحمل مخصصة والمحور
  • التخصيصالوحدة، عدد الأسنان، التجويف، طول الرئيس، عرض السن، درجة المادة

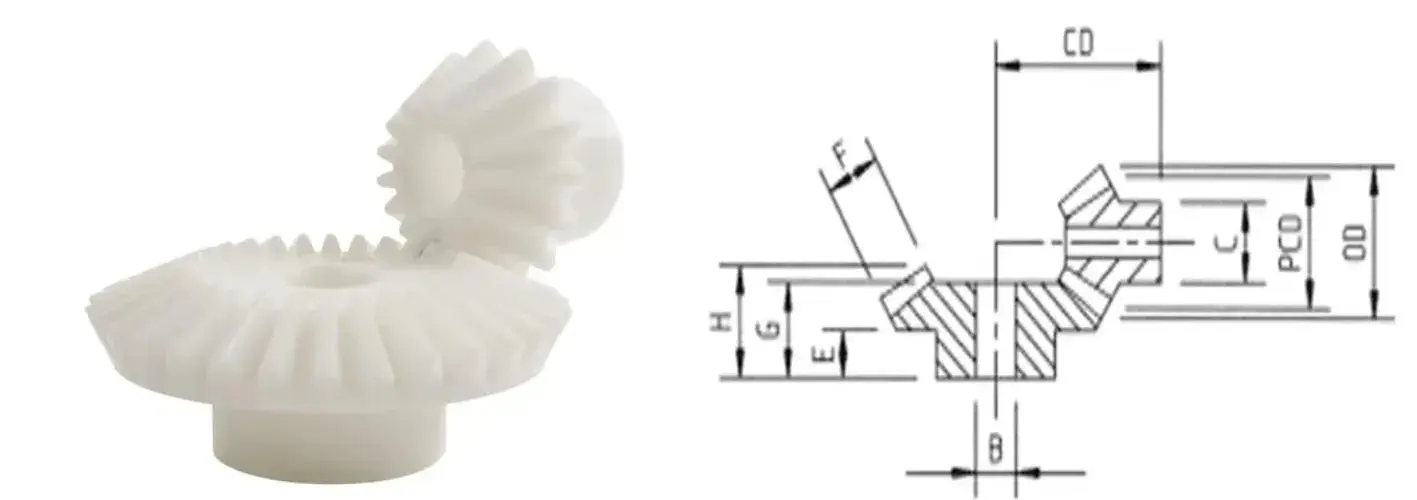

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
الهندسة المرجعية لعائلة التروس المخروطية البلاستيكية - تتوافق أحرف الأبعاد أدناه مع هذا الرسم.
1:1سرعة متساوية، نقل بالزاوية اليمنى
2:1خفض سرعة الإخراج إلى النصف
3:1تخفيض السرعة الثالثة
4:1تخفيض ربع السرعة
5:1تخفيض السرعة الخامسة

ملاحظة مطابقة هامة:يجب استخدام أزواج النسبة المتزاوجة معًا. التروس المخروطية ذات الأسنان المستقيمة بنسبة 1:1 قابلة للتبديل ضمن نسبتها، ولكنتتطابق الأجزاء ذات النسبة 5:1 التي ينتهي رقم الجزء الخاص بها بـ * (GB1M512* وGB1M512BS*) فقط مع الترس المخروطي ذو 60 سنًا - وهندستها غير متوافقة مع أي ترس آخر.يرجى تأكيد رقم جزء التزاوج قبل الطلب.

الأبعاد وأعداد الأسنان ونسبها

جميع الأبعاد بالملليمتر استخدم الحروف B وCD وC وE وF وG وH مع الرسم المرجعي أعلاه للتحقق من الملاءمة مع التصميم الخاص بك.

قم بتمرير الجدول جانبيًا لقراءة كل عمود. يُظهر العمود الأيمن الملحق النحاسي وإصدار المسمار المحدد لكل جزء.

الجزء رقم. يقذف
(وزارة الدفاع)
رقم
أسنان
جميع الأبعاد بالملليمتر إدراج النحاس
& تعيين المسمار
ضياء خارجي. ضياء الملعب. تتحمل ضياء. ب قرص مضغوط ضياء المحور. ج طول الرئيس E عرض الأسنان F الطول ز الطول ح
نسبة 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
نسبة 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
نسبة 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
نسبة 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
نسبة 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

قراءة الجدول:تحمل الأجزاء ذات اللاحقة BS ملحقًا نحاسيًا ومسمارًا مثبتًا لتثبيت العمود الإيجابي. تتبع الحروف B وCD وC وE وF وG وH الرسم المرجعي في قسم المواصفات أعلاه. الشرطة في عمود الطول تعني أن البعد لا ينطبق على هذا الجزء. لست متأكدا من الزوج الذي يناسب التصميم الخاص بك؟ أرسل الرسم أو أبعاد العمود وسنقوم بمطابقتها.

تفاصيل المنتج

صور فوتوغرافية للتروس المخروطية البلاستيكية المقولبة - شكل الأسنان والمحور وخيار الإدخال النحاسي.

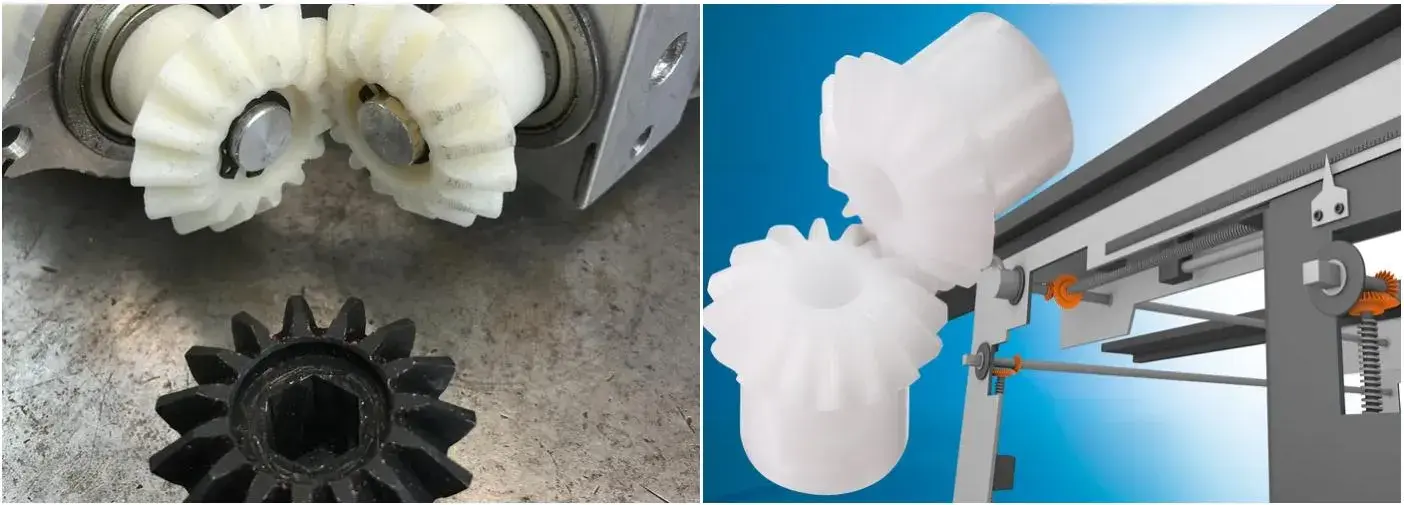

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
التروس المخروطية البلاستيكية المقولبة - شكل الأسنان وتفاصيل المحور عبر نطاق النسبة.

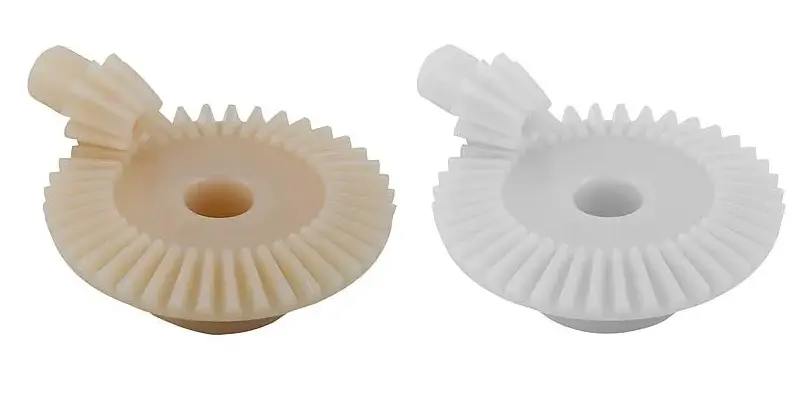

Plastic bevel gear pair in POM moulded for a right-angle drive
زوج تروس مخروطي POM لقيادة الزاوية اليمنى.

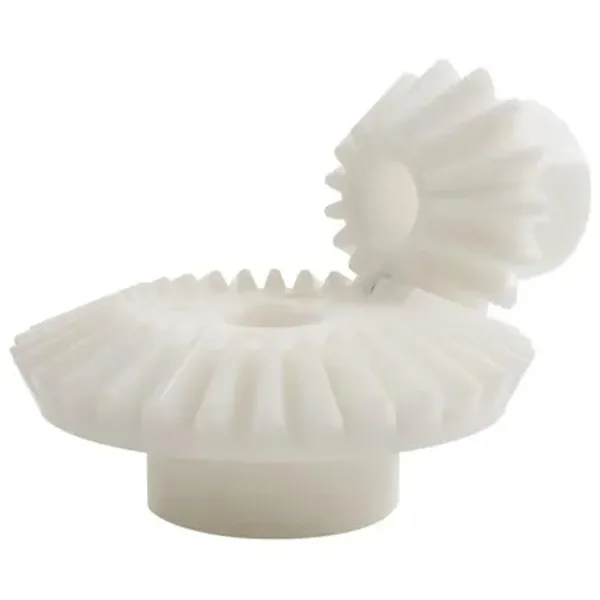

Plastic bevel gear set assembled and checked before packing
تم فحص مجموعات التروس المتزاوجة بحثًا عن الشبكة ورد الفعل العكسي قبل التعبئة.

المزايا الرئيسية

  • بوليمرات نظيفة ومقاومة للتآكليقاوم البولي أوم (POM) والنايلون الرطوبة ومجموعة واسعة من المواد الكيميائية، لذلك يستمر الترس في العمل في البيئات الرطبة أو المغسولة أو المسببة للتآكل بشكل طفيف حيث قد يتآكل الترس المعدني المطلي في النهاية. لا يوجد طلاء ولا طلاء ولا طبقة زيتية للمحافظة عليها.
  • أسنان مصبوبة بدقةيأتي شكل السن من تجويف القالب بدلاً من القاطع، لذلك يظل الارتباط مشدودًا ومتسقًا عبر الدفعة. والنتيجة هي دوران ثابت وهادئ - الخاصية الأكثر أهمية في الأجهزة الحساسة للضوضاء مثل آلات القهوة والطابعات.
  • جزء من وزن المعدنتعمل الكتلة المنخفضة على تقليل الحمل على الأعمدة والمحامل، وتقلل من القصور الذاتي الذي يجب على المحرك أن يقوده، وتطيل عمر البطارية في المنتجات المحمولة والتي تعمل بالبطارية.
  • محرك الزاوية اليمنى في مظروف مدمجتعمل الهندسة المائلة على نقل الطاقة بزاوية 90 درجة دون الحاجة إلى مبيت منفصل لعلبة التروس، مما يجعل الآليات الصغيرة قصيرة وسهلة التجميع.
  • مخصصة للرسم الخاص بكيمكن إنتاج الوحدة، وعدد الأسنان، وقطر التجويف، وأبعاد المحور والرئيس، والنسبة ودرجة البوليمر وفقًا للمتطلبات. إذا كان هناك جزء قياسي في الجدول مناسبًا، فسنقول ذلك ونوفر عليك تكلفة الأدوات.
  • سعر المصنع والتحكم المباشرتتم عملية التشكيل والفحص والتعبئة داخل الشركة، لذلك لا يوجد هامش وسيط ويتم فحص الجودة بواسطة نفس الفريق الذي صنع القطعة.

التطبيقات

إن الجمع بين الوزن الخفيف والتشغيل الهادئ ومقاومة التآكل يجعل التروس المخروطية البلاستيكية مناسبة لمحركات الأقراص الصغيرة ذات الزاوية اليمنى عبر العديد من عائلات المنتجات.

الأجهزة المنزلية الذكية

تفتح آلات الستائر الذكية وتغلق بهدوء دون إزعاج الغرفة، في حين تستخدم المكانس الكهربائية الروبوتية نفس محرك الزاوية اليمنى للتسلق والدوران مع سحب منخفض للطاقة وعمر خدمة طويل.

المعدات المكتبية

تعتمد الطابعات على شكل أسنان متناسق لتغذية الورق بشكل سلس وضوضاء تشغيل منخفضة، وتستخدم آلات تمزيق الورق المقاومة الكيميائية ومقاومة التآكل للتعامل مع أحمال الورق المستمرة دون فشل سابق لأوانه.

اللعب والمنتجات الاستهلاكية

تستفيد مركبات التحكم عن بعد من الوزن المنخفض، مما يحسن عمر البطارية، بينما يتحمل البوليمر السقوط والصدمات. تتوفر درجات المواد المناسبة لمنتجات الأطفال.

آلات القهوة والأجهزة الصغيرة

تعمل محركات الأقراص ذات الزاوية اليمنى في الأجهزة المغلقة دون تلوث الأجزاء المحيطة بالشحوم، وتحافظ الشبكة المقولبة على انخفاض ضوضاء التشغيل في البيئات المنزلية.

الأجهزة والمحركات الصغيرة

عمليات نقل مدمجة بزاوية 90 درجة في آليات القياس وتحديد المواقع، حيث يكون القصور الذاتي المنخفض والأجزاء غير المغناطيسية وغير القابلة للصدأ ميزة.

آلات مخصصة

أي محرك صغير ذو زاوية قائمة قد تحتاج فيه إلى زوج مشطوف معدني ومبيت منفصل ونقطة تشحيم. أرسل الرسم والواجب وسننصحك بشأن المواد والنسبة.

Plastic bevel gears used in smart home, office equipment and toy applications
التروس المخروطية البلاستيكية في الخدمة عبر المنزل الذكي والمعدات المكتبية وتطبيقات المنتجات الاستهلاكية.

الأسئلة الشائعة للمشتري

  • هل يمكنك إنتاج ترس مخروطي بلاستيكي لرسمتي أو من عينة؟نعم. أرسل رسمًا بأبعاد أو معدات العينة مع الوحدة وعدد الأسنان والنسبة والتجويف وتفضيل المادة. نؤكد ما إذا كان الجزء القياسي الموجود في الجدول أعلاه مناسبًا أم لا، أو نقتبس قالبًا جديدًا، ويمكننا توفير نموذج أولي مُشكَّل أولاً إذا كنت تريد التحقق من صحة الشكل الهندسي قبل استخدام الأدوات.
  • ما هي المادة التي يجب أن أختارها، POM أم النايلون؟يعد POM هو الاختيار المعتاد للأزواج المخروطية الدقيقة لأنه متين، ومنخفض الاحتكاك ومستقر الأبعاد تحت الرطوبة، مما يحافظ على توقع المسافة المركزية ورد الفعل العكسي. النايلون أقوى وأفضل في امتصاص الصدمات، لكنه يمتص الرطوبة ويتحرك قليلاً في الأبعاد. أخبرنا بالحمل والسرعة والبيئة وسنوصي بواحد منها.
  • هل يتم توفير التروس كزوج متطابق؟يعمل الزوج المائل بشكل صحيح فقط مع معدات التزاوج التي تم تصميمه عليها. الأجزاء التي تحمل علامة النجمة (GB1M512* وGB1M512BS*) تتطابق فقط مع الترس ذو الـ 60 سنًا ولا تتوافق مع التروس الأخرى. بالنسبة لكل رقم جزء آخر، قم بتأكيد جزء التزاوج معنا قبل الطلب وسوف نقوم بالتحقق من الزوج.
  • ماذا تعني لاحقة BS في رقم القطعة؟يشير BS إلى إدخال نحاسي ومسمار تثبيت، مما يعطي تثبيتًا ميكانيكيًا إيجابيًا للعمود بدلاً من الاعتماد على تجويف مصبوب عادي. هذا هو الاختيار المعتاد حيث يأخذ الترس حملاً عكسيًا أو حيث يجب ألا ينزلق العمود المناسب.
  • ما هي درجة حرارة العمل وهل يمكنك توفير مواد ذات درجة حرارة أعلى؟النطاق القياسي هو -40 درجة مئوية إلى +80 درجة مئوية. بالنسبة للمعدات التي تعمل بشكل أكثر سخونة، يمكن اقتباس مواد مثل PEEK أو PPS؛ أخبرنا بدرجة حرارة التشغيل المستمرة وسنؤكد ما يحتاجه التطبيق.
  • ما هي المهلة الزمنية وشروط الطلب؟أرسل رقم القطعة أو الرسم مع الكمية المطلوبة. نقوم بالرد بالسعر ومتطلبات الأدوات إن وجدت والمدة الزمنية - عادة خلال 24 ساعة. يتم شحن الأجزاء القياسية من مخزون الإنتاج؛ الأدوات الجديدة تتبع الرسم المؤكد.

المنتجات ذات الصلة ومزيد من القراءة

اطلب عرض أسعار للتروس المخروطية البلاستيكية

أرسل رقم الجزء من الجدول أعلاه أو الرسم الخاص بك - الوحدة والنسبة وعدد الأسنان والتجويف والكمية. نؤكد التوافق مع معدات التزاوج، ونقدم المشورة بشأن المواد، ونرد بالسعر والمهلة الزمنية خلال 24 ساعة.

إرسال الاستفسار الآن

* يجب ترتيب النسب كأزواج متطابقة. تتبع الأبعاد الرسم المرجعي في قسم المواصفات؛ يرجى تأكيد الرسم النهائي مقابل التجميع الخاص بك قبل الطلب. يتم تحديد الإصدارات النحاسية والمسامير المثبتة بواسطة لاحقة BS.
