معدات شطبة حلزونية

تقوم شركة Raydafon بتصنيع التروس المخروطية الحلزونية للمحركات ذات الزاوية اليمنى في مصنعها الخاص في نينغبو، الصين. يحافظ خط الأسنان المنحني على تلامس اثنين أو أكثر من الأسنان في كل لحظة، لذلك يعمل المحرك بسلاسة وهدوء أكبر من زوج مشطوف مستقيم من نفس الحجم ويحمل عزم دوران أكبر لأبعاده. تعمل الوحدات القياسية من M3 إلى M12 بدرجات دقة DIN6 إلى DIN9، وتم إنتاجها وفقًا لـ ISO أو DIN أو ANSI أو JIS أو BS. تشمل المواد سبائك الفولاذ، وC45، والفولاذ المقاوم للصدأ، والنحاس، والنحاس، والألومنيوم، وPOM، مع معالجات سطحية بدءًا من طلاء الزنك والنيكل وحتى الأكسيد الأسود، وGeomet وDacromet. يمكن قطع الترس الصغير بما لا يقل عن خمسة أسنان، مما يسمح بنسبة تخفيض كبيرة في مرحلة زاوية قائمة واحدة، ويمكن طحن جوانب الأسنان بعد المعالجة الحرارية للحصول على درجات دقة أعلى. يتم توفير التروس كأزواج متطابقة مع فحص نمط الاتصال قبل الإرسال. أرسل الرسم أو العينة للحصول على عرض أسعار خلال 24 ساعة.

الترس المخروطي الحلزوني — محرك الزاوية اليمنى ذو الأسنان المنحنية، من M3 إلى M12

إن الترس المخروطي الحلزوني هو خيار ناقل الحركة ذو الزاوية اليمنى عندما تكون السلاسة وسعة التحميل أكثر أهمية من أي شيء آخر. تحافظ خطوط الأسنان المنحنية على اتصال اثنين أو أكثر من الأسنان في كل لحظة، وبالتالي يعمل محرك الأقراص بهدوء، ويتآكل بشكل متساوٍ، ويحمل حملًا أكبر بكثير من زوج مشطوف مستقيم من نفس الحجم. تقوم شركة Raydafon بتقطيع هذه التروس ومعالجتها بالحرارة وطحنها في مصنعها الخاص في نينغبو، الصين.

5 أسنان كحد أدنىعلى الترس الصغير، مما يسمح بنسب كبيرة لمرحلة واحدة
دي آي إن 6 - دي آي إن 9درجات الدقة، الأرض عند الطلب
م3 – م12الوحدات القياسية، والبعض الآخر للرسم

منطق التصميم

لماذا تختار الترس المخروطي الحلزوني بدلاً من الترس المخروطي المستقيم؟

الفرق بين الاثنين كله في خط الأسنان. تعمل أسنان الترس المخروطي المستقيم بشكل قطري، لذا فإن كل سن يشرك السن المتزاوج بعرضه الكامل في نفس اللحظة - وهو تأثير مفاجئ يتكرر عند كل سن. يتم قطع أسنان الترس المخروطي الحلزوني على شكل منحنى، لذلك يبدأ الاتصال عند أحد طرفي السن ويمتد إلى الطرف الآخر، تمامًا كما يغلق السحاب. هذا التغيير الهندسي الوحيد هو المسؤول عن كل ميزة أدناه.

والعتاد المخروطي الحلزوني

  • يتشارك اثنان أو أكثر من الأسنان في الحمل في جميع الأوقات، لأن معامل التداخل أعلى
  • تفاعل تدريجي بدلاً من التأثير، وبالتالي فإن ضوضاء التشغيل أقل بشكل كبير
  • ينتشر ضغط التلامس عبر خط اتصال أطول، مما يوفر تآكلًا أكثر اتساقًا
  • يمكن أن يعمل الترس الصغير بما لا يقل عن 5 أسنان، مما يسمح بنسبة كبيرة في مرحلة واحدة
  • نمط الاتصال قابل للتعديل من خلال نصف قطر رأس القاطع، ويمكن تحسينه بشكل أكبر عن طريق الطحن
  • ينتج قوة محورية يجب اختيار محامل العمود لتحملها

معدات شطبة مستقيمة

  • يحمل أحد الأسنان الحمولة الكاملة في لحظة الخطوبة
  • يؤدي التأثير عند كل مدخل سن إلى حدوث المزيد من الضوضاء والاهتزاز
  • ارتفاع ضغط الاتصال المحلي، لذلك يميل التآكل إلى التركيز
  • الحد الأدنى العملي لعدد الأسنان على الترس أعلى، مما يحد من نسبة المرحلة الواحدة
  • أبسط وأرخص في القطع، وهو ما يناسب محركات الأقراص ذات السرعة المنخفضة ومنخفضة الضوضاء
  • لم يتم توليد أي قوة محورية، لذا فإن اختيار المحامل أسهل

نقطة تصميم واحدة تستحق التخطيط لها:نظرًا لأن خط السن حلزوني، فإن الترس المخروطي الحلزوني يولد دفعًا محوريًا على طول العمود. وهذا ليس عيبا، بل هو ثمن المشاركة السلسة. يجب اختيار المحامل لتحملها، ولهذا السبب يتم تحديد الزوج المخروط الحلزوني عادةً مع العمود وترتيب المحمل بدلاً من أن يكون بديلاً مباشرًا لزوج مشطوف مستقيم.

تحديد

مواصفات الترس المخروطي الحلزوني والخيارات المتاحة

  • رقم الموديل (الوحدة)M3، M4، M5، M8، M12 وغيرها
  • شكل الأسناندوامة (خط الأسنان المنحني)، محرك الزاوية اليمنى
  • الحد الأدنى لعدد أسنان الترس5 أسنان
  • درجات الدقةDIN6، DIN7، DIN8، DIN9
  • المعاييرISO، DIN، ANSI، JIS، BS وغير قياسي / للرسم
  • موادسبائك الصلب، الفولاذ C45، الفولاذ المقاوم للصدأ، النحاس، النحاس، الألومنيوم، بوم
  • معالجة الأسنانمطحون أو متصلب أو مطحون (الطحن يستخدم للدرجات عالية الدقة)
  • تسامح0.001 مم – 0.1 مم حسب الميزة ودرجة الدقة
  • المعالجة السطحيةمطلي بالزنك، مطلي بالنيكل، التخميل، الأكسدة، الأكسدة، Geomet، Dacromet، أكسيد أسود، فوسفات، طلاء مسحوق، رحلان كهربائي
  • عمليات إضافيةالسفع بالخردق، السفع الرملي، المعالجة الحرارية، التلدين، التقسية، التلميع
  • التعبئةكيس من البلاستيك والكرتون، أو حالة خشبية
  • شروط الدفعتي / تي، خطاب الاعتماد
  • مهلة الإنتاج20 يوم عمل للعينات، 25 يومًا للسائبة
  • عيناتسعر العينة 2-100 دولار أمريكي؛ عينة الشحن السريع التي يدفعها العميل

ورقة المواصفات الكاملة. قم بتمرير الجدول بشكل جانبي على جهاز محمول لقراءة كل صف.

غرض مواصفة
رقم الموديل M3، M4، M5، M8، M12، الخ.
مادة النحاس، الفولاذ C45، الفولاذ المقاوم للصدأ، النحاس، POM، الألومنيوم، السبائك، وغيرها
معيار ISO، DIN، ANSI، JIS، BS وغير قياسي
دقة DIN6، DIN7، DIN8، DIN9
علاج الأسنان تصلب أو مطحون أو مطحون
تسامح 0.001 مم – 0.01 مم – 0.1 مم، حسب الميزة ودرجة الدقة المحددة
المعالجة السطحية مطلي بالزنك، مطلي بالنيكل، التخميل، الأكسدة، الأكسدة، Geomet، Dacromet، أكسيد أسود، فوسفات، طلاء مسحوق، رحلان كهربائي
ينهي السفع بالخردق، السفع الرملي، المعالجة الحرارية، التلدين، التقسية، التلميع
تعبئة العناصر كيس من البلاستيك والكرتون، أو التعبئة الخشبية
شروط الدفع تي / تي، خطاب الاعتماد
مهلة الإنتاج 20 يوم عمل للعينة، 25 يوما للجزء الأكبر
عينات النطاق السعري للعينة هو 2-100 دولار أمريكي. عينة الشحن السريع التي يدفعها العميل.
طلب آلات التحكم الآلي، صناعة أشباه الموصلات، الآلات الصناعية العامة، المعدات الطبية، معدات الطاقة الشمسية، أدوات الآلات، أنظمة مواقف السيارات، معدات النقل بالسكك الحديدية والطيران عالية السرعة، وما شابه ذلك

حول التسامح والدقة:الأرقام الواردة في هذا الجدول عبارة عن نطاق يشمل مجموعة المنتجات بأكملها، وليست قيمة واحدة مضمونة. يعتمد التسامح على الميزة التي يتم قياسها، والوحدة ودرجة الدقة التي تحددها - يحمل الترس الأرضي DIN6 حدودًا أكثر صرامة من الترس DIN9 المطحون. أخبرنا بمتطلبات رد الفعل العكسي ونمط الاتصال للتجميع الخاص بك وسنقوم بتأكيد الدرجة ومعالجة احتياجات معداتك.

تصنيع

كيف نقوم بتصنيع ومراقبة جودة التروس المخروطية الحلزونية

تعتبر التروس المخروطية الحلزونية من بين أصعب أنواع التروس من حيث الإنتاج الجيد، لأن جانب السن عبارة عن سطح منحني يجب توليده، وليس مجرد قطعه. إن العملية التي نجريها على كل طلب تكون متسلسلة بشكل متعمد: يتم الانتهاء من كل خطوة وفحصها قبل أن تبدأ الخطوة التالية، لذلك يتم اكتشاف المشكلة في المرحلة التي نشأت عنها بدلاً من التجميع النهائي.

تحضير فارغ

يتم تحديد المادة للرسم ويتم قلب الفراغ ومواجهته لتحديد وجوه التثبيت والتجويف الذي تشير إليه كل عملية لاحقة.

قطع العتاد

يتم إنشاء جوانب الأسنان على آلة قطع التروس المخروطية الحلزونية باستخدام نصف قطر رأس القاطع الذي ينتج الزاوية الحلزونية المطلوبة ونمط الاتصال.

المعالجة الحرارية

تعمل تقوية الهيكل على زيادة صلابة سطح الأسنان لمقاومة التآكل بينما يظل القلب قويًا بما يكفي لامتصاص أحمال التأثير التي سيشهدها محرك الأقراص.

طحن الأسنان

عندما يتم تحديد درجة دقة أعلى، يتم طحن الجانب بعد المعالجة الحرارية لتصحيح التشوه وتحسين منطقة التلامس وتشطيب السطح.

فحص نمط الاتصال

يتم تشغيل الزوج في منصة اختبار مع مركب وضع العلامات بحيث يمكن فحص موضع نمط الاتصال وشكله وحجمه مقابل الرسم قبل تحرير الزوج.

التفتيش والتعبئة

فحص الأبعاد النهائي للميزات التي تهم التجميع، ثم التعبئة الواقية للتصدير - كيس من البلاستيك والكرتون، أو علبة خشبية للمجموعات الأكبر حجمًا.

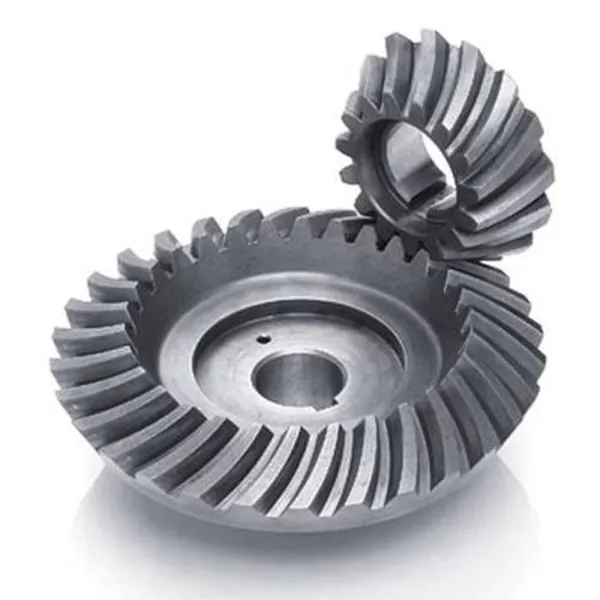

Spiral bevel gear with curved tooth flanks produced by Raydafon
ترس مخروطي حلزوني مزود بجوانب أسنان منحنية.

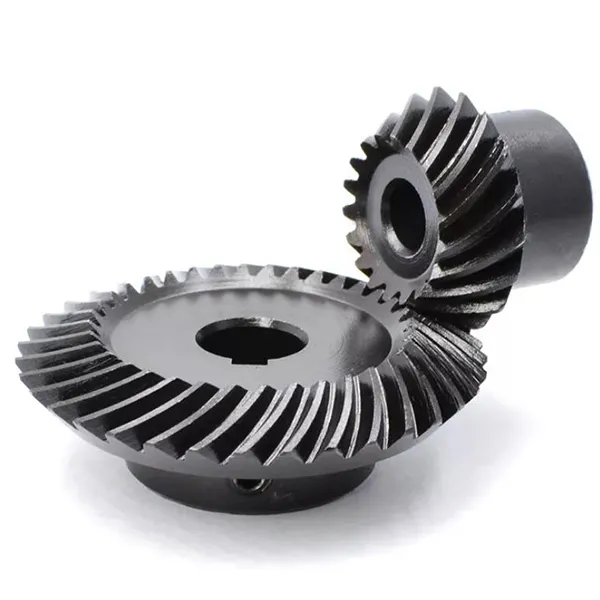

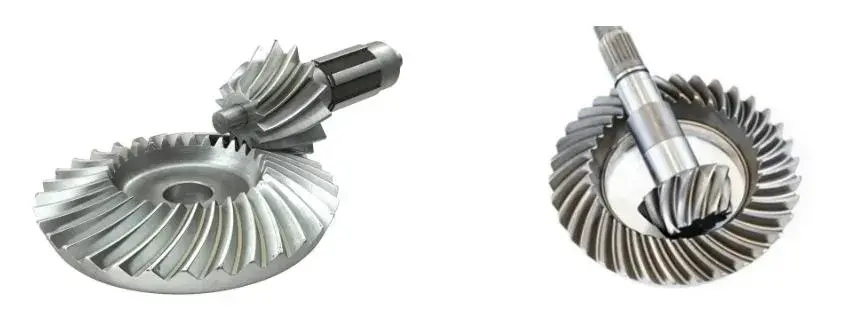

Spiral bevel gear pair showing matched contact pattern and mounting faces
زوج التروس المتطابق - نمط الاتصال ووجوه التثبيت.

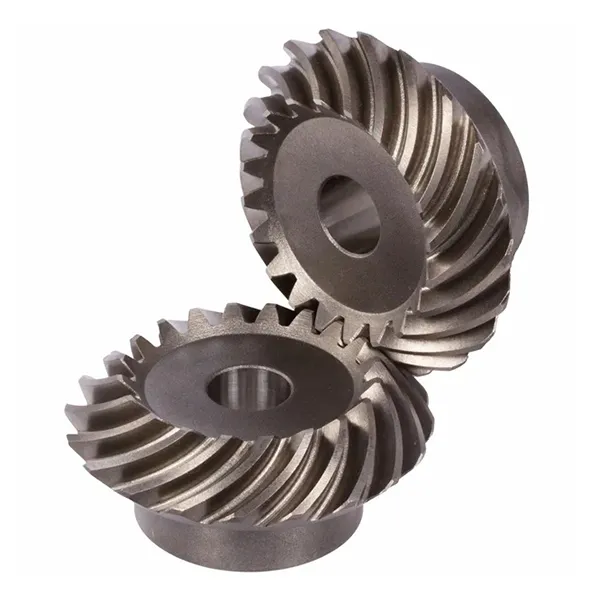

Spiral bevel gear tooth flank detail after grinding
تفاصيل جانب الأسنان بعد الطحن.
Spiral bevel gear inspection and measurement before packing
فحص الأبعاد النهائي قبل التعبئة.
Spiral bevel gear set prepared for export packing
مجموعة التروس المعدة لتعبئة التصدير.

المزايا الرئيسية

ميزات المنتج

تشغيل سلس وانخفاض مستوى الضجيج

نظرًا لأن خط السن منحني، فإن هناك سنين على الأقل متشابكان في أي لحظة ويتم نقل الحمل من سن إلى السن الذي يليه مع مرور الاتصال عبر الخاصرة. لا توجد لحظة واحدة من التأثير الكامل العرض كما هو الحال مع الترس المخروطي المستقيم، لذلك ينخفض ​​الاهتزاز والضوضاء بشكل ملحوظ - وهو ما يجعل هذه السن تشكل الاختيار القياسي حيث يتم التحكم في الضوضاء، بدءًا من مغازل الأدوات الآلية إلى محاور سيارات الركاب.

قدرة تحميل عالية وحتى ارتداء

ترفع الزاوية الحلزونية معامل التداخل، مما يعني مشاركة عدد أكبر من الأسنان للحمل وانخفاض ضغط التلامس على كل جانب. يتآكل الضغط المنخفض المقترن بخط اتصال أطول بشكل متساوٍ عبر سطح السن بدلاً من تركيزه بالقرب من خط الميل. والنتيجة العملية هي ترس يحمل عزم دوران أثقل بالنسبة لحجمه ويحافظ على دقته لفترة أطول في ظل الخدمة المستمرة.

نطاق نسبة واسع في مرحلة واحدة

يمكن قطع الترس الصغير للزوج المخروط الحلزوني بما لا يقل عن خمسة أسنان، مما يسمح بتحقيق نسبة تخفيض كبيرة في مرحلة زاوية قائمة واحدة بدلاً من مرحلتين. بالنسبة لمصمم الآلة، هذا يعني أجزاء أقل، وغطاء أقصر، وارتجاعًا أقل متراكمًا، ولهذا السبب يظهر شكل السن هذا كثيرًا في وحدات التروس المدمجة ذات الزاوية اليمنى.

يمكن تصحيح نمط الاتصال

نظرًا لأن انحناء الجانب يتم ضبطه بواسطة نصف قطر رأس القاطع، فيمكن تغيير نمط الاتصال وتصحيحه في مرحلة القطع، وتحسينه بشكل أكبر عن طريق الطحن بعد المعالجة الحرارية. هذا التحكم في مكان تلامس الأسنان فعليًا هو ما يفصل مجموعة التروس التي تعمل بهدوء لسنوات عن تلك التي تتذمر وتحفر في غضون أشهر - وهي قدرة تعتمد على الآلة والمشغل، وليس على الرسم وحده.

المواد والمعالجات السطحية التي تناسب الواجب

يمكن إنتاج نفس هندسة الأسنان من سبائك الفولاذ لمحركات عزم الدوران العالي، أو C45 أو الفولاذ المقاوم للصدأ حيث تكون مقاومة التآكل مهمة، والنحاس أو النحاس أو الألومنيوم أو POM للتطبيقات الأخف أو غير المغناطيسية. يتم بعد ذلك اختيار المعالجة السطحية لتتناسب مع البيئة - الطلاء بالزنك أو النيكل، والأكسيد الأسود، أو Geomet أو Dacromet للحماية من التآكل، والأكسدة للألمنيوم، وطلاء المسحوق أو الرحلان الكهربائي للمظهر والمتانة الإضافية.

التطبيقات

حيث يتم استخدام التروس المخروطية الحلزونية

في أي مكان يجب أن يدور محرك الأقراص بمقدار 90 درجة بينما يحمل عزم الدوران الحقيقي ويبقى هادئًا:

  • أدوات الآلة— محركات المغزل ورؤوس الفهرسة وآليات التغذية حيث تحدد دقة النقل جودة الجزء النهائي
  • السيارات والنقل- تروس تفاضلية ومحرك نهائي، حيث يكون زوج الزاوية اليمنى منخفض الضوضاء وعالي التحميل أمرًا ضروريًا
  • آلات التحكم الآلي— فهارس الكامة، والطاولات الدوارة، وآليات الانتقاء والمكان
  • أشباه الموصلات والمعدات الطبية- محركات الأقراص التي يجب أن تكون سلسة وهادئة وقابلة للتكرار وليست قوية فقط
  • معدات الطاقة الشمسية- محركات الدوران المتتبعة، حيث تعمل مجموعة التروس في الظروف الخارجية على مدار العام
  • أنظمة مواقف السيارات والمعدات اللوجستية- آليات الرفع والنقل التي تحتاج إلى تقليل الزاوية اليمنى بشكل مدمج
  • المعدات الأرضية للسكك الحديدية والطيران عالية السرعة- محركات مساعدة حيث يتم تحديد الموثوقية والاهتزاز المنخفض
  • الآلات الصناعية العامة- المضخات والخلاطات والناقلات وأي وحدة تروس مدمجة ذات زاوية قائمة

إذا لم يكن تطبيقك مدرجًا، فقم بوصف الواجب - سرعة الإدخال، وعزم الدوران، والنسبة، وترتيب التثبيت. عادةً ما يتم تصميم الزوج المخروط الحلزوني مع تصميم العمود والمحمل بسبب الدفع المحوري الذي يولده، لذلك كلما رأينا الترتيب مبكرًا، كانت النتيجة أفضل.

التخصيص

التروس المخروطية الحلزونية المخصصة المصممة للرسم

وبعيدًا عن نطاق الوحدة القياسية، يمكن إنتاج المعلمات التي تحدد ما إذا كان الترس يناسب مبيتك وفقًا للمتطلبات. يتضمن التخصيص النموذجي ما يلي:

  • الوحدة وعدد الأسنان
  • زاوية لولبية ويد دوامة
  • النسبة والزوج المتطابق
  • تتحمل، keyway والخدد
  • المحور وهندسة الوجه المتصاعدة
  • اختيار المواد
  • درجة الدقة دي آي إن 6 - دي آي إن 9
  • المعالجة السطحية
  • جانب الأسنان المطحون أو المطحون
  • وضع العلامات وتحديد المجموعة المقترنة

أرسل رسمًا بالأبعاد أو عينة من الترس أو النسبة المطلوبة وعزم الدوران والمظروف وسنقوم بتأكيد أقرب هندسة قياسية أو نقتبس واحدة جديدة. يتم توفير الأزواج المخروطية الحلزونية كمجموعات متطابقة، لذلك إذا كنت تستبدل ترسًا واحدًا من الزوج، أخبرنا - فاستبدال نصف الزوج المتطابق فقط يؤدي بشكل عام إلى حدوث ضوضاء وتآكل سريع، حتى لو كان كلا الجزأين صحيحين من حيث الأبعاد.

الأسئلة الشائعة للمشتري

الأسئلة الشائعة للمشتري

  • ما هو الفرق بين الترس المخروطي الحلزوني والترس المخروطي المستقيم؟خط السن: الأسنان المخروطية المستقيمة تسير بشكل شعاعي وتتفاعل عبر عرضها الكامل مرة واحدة، في حين أن الأسنان المخروطية الحلزونية منحنية بحيث يتحرك التلامس تدريجيًا من أحد أطراف السن إلى الطرف الآخر. يوفر الشكل المنحني تداخلًا أعلى، بحيث يتم تقاسم الحمل بواسطة عدد أكبر من الأسنان، ويكون التشغيل أكثر سلاسة وهدوءًا، ويكون التآكل أكثر توازنًا، ويمكن قطع الترس الصغير باستخدام ما لا يقل عن 5 أسنان.
  • هل يمكنك عمل ترس مخروطي حلزوني لرسمتي أو من عينة؟نعم. أرسل رسمًا ذو أبعاد أو معدات العينة مع الوحدة وعدد الأسنان والزاوية الحلزونية والنسبة والتجويف والمواد. نحن نتأكد مما إذا كانت الهندسة تتطابق مع الأدوات الموجودة أو تتطلب إعدادًا جديدًا للقاطع، ونقدم عرض أسعار وفقًا لذلك، ويمكننا توفير عينة في حوالي 20 يوم عمل.
  • ما هي المواد والمعالجات السطحية المتاحة؟سبائك الفولاذ وC45 لمحركات عزم الدوران العالية، والفولاذ المقاوم للصدأ حيث تكون هناك حاجة إلى مقاومة التآكل، والنحاس أو النحاس أو الألومنيوم أو POM للتطبيقات الأخف أو غير المغناطيسية. تشمل المعالجات السطحية طلاء الزنك والنيكل، والتخميل، والأكسدة، والأكسدة، والجيوميت، والداكروميت، والأكسيد الأسود، والفوسفات، وطلاء المسحوق، والرحلان الكهربائي. أخبرنا بالبيئة وسوف نوصي بها.
  • هل يجب أن أطلب زوجًا متطابقًا أم ترسًا واحدًا؟اطلب زوجًا متطابقًا. يتم لف التروس المخروطي الحلزوني والتحقق من نمط الاتصال الخاص بها كمجموعة، لذا فإن استبدال ترس واحد فقط من الزوج الموجود عادة ما ينتج عنه ضوضاء وتآكل متسارع حتى عندما يتم قياس كلا الجزأين بشكل صحيح. في حالة تلف ترس واحد فقط، أرسل لنا كليهما حتى يمكن مطابقة البديل مع الجزء الباقي.
  • لماذا يحتاج الترس المخروطي الحلزوني إلى محامل خاصة؟بسبب الزاوية الحلزونية في خط السن، يولد الترس قوة دفع محورية على طول العمود بالإضافة إلى الأحمال العرضية والقطرية. يجب اختيار المحامل لتحمل هذا الدفع - عادةً ما تكون أسطوانة مدببة أو ترتيب اتصال زاوي - ولهذا السبب من الأفضل تحديد زوج مشطوف حلزوني مع تخطيط العمود والمحمل.
  • ما هي التسامح والمهلة الزمنية وشروط الدفع؟يعتمد التسامح على الميزة ودرجة الدقة، ويتراوح من 0.001 مم إلى 0.1 مم عبر العائلة؛ أخبرنا بمتطلبات رد الفعل العكسي ونمط الاتصال الخاص بك وسوف نؤكد الدرجة التي تحقق ذلك. تستغرق العينات حوالي 20 يوم عمل والإنتاج بالجملة 25 يومًا، وأسعار العينات هي 2-100 دولار أمريكي مع الشحن السريع الذي يدفعه العميل، وشروط الدفع هي T/T أو L/C.

متعلق ب

المنتجات ذات الصلة ومزيد من القراءة

اطلب عرض أسعار للترس المخروطي الحلزوني

أرسل الرسم أو العينة أو الوحدة المطلوبة والنسبة وعزم الدوران والمغلف. نؤكد الشكل الهندسي ودرجة الدقة والمواد ونرد بالسعر والمهلة الزمنية خلال 24 ساعة.

إرسال الاستفسار الآن

* يتم تقديم أرقام التسامح والمهلة الزمنية والسعر كنطاق عبر عائلة المنتج ويتم تأكيدها لكل طلب مقابل الرسم. يتم توفير التروس المخروطية الحلزونية كأزواج متطابقة؛ يرجى تأكيد رقم جزء التزاوج قبل الطلب.

إرسال استفسار
