ما الذي يؤثر على سعة تحميل الترس المخروطي؟

تلعب التروس المخروطية دورًا حاسمًا في نقل الحركة وعزم الدوران بين الأعمدة المتقاطعة، خاصة في الأنظمة الصناعية للخدمة الشاقة مثل محركات السيارات، ومعدات التعدين، والدفع البحري، والروبوتات، والآلات الآلية. عندما يقوم المهندسون بتقييم الأداء، يبرز سؤال أساسي دائمًا: ما الذي يؤثر على سعة تحميل الترس المخروطي؟ تكمن الإجابة في مزيج من علوم المواد، وهندسة التروس، والمعالجة الحرارية، وتشطيب الأسطح، والتشحيم، ومعايير التصنيع الدقيقة. لا يتم تحديد سعة التحميل أبدًا بواسطة معلمة واحدة. إنه نتيجة توازن هندسي شامل.

في شركة Raydafon Technology Group Co.,Limited، نقوم بتصميم وتصنيع أنظمة Precision Gear للتطبيقات الصعبة حيث يكون استقرار عزم الدوران، ومقاومة التعب، وعمر الخدمة الطويل غير قابل للتفاوض. يدرك فريقنا الهندسي أن سعة الحمولة تحدد بشكل مباشر الموثوقية والسلامة التشغيلية وتكلفة دورة الحياة الإجمالية. من خلال عمليات الإنتاج الخاضعة للرقابة في مصنعنا، وأنظمة الفحص المتقدمة، والتصميم الهندسي الأمثل للأسنان، نضمن أن كل ترس دقيق يفي بالمعايير الدولية للقوة والمتانة. تقدم هذه المقالة شرحًا تقنيًا عميقًا للعوامل المؤثرةمعدات شطبةسعة التحميل وكيف يضمن التصنيع الاحترافي أداءً ثابتًا.

جدول المحتويات

• ما هو الدور الذي يلعبه اختيار المواد والمعالجة الحرارية في سعة التحميل؟
• كيف تؤثر هندسة الترس على توزيع حمل الترس المخروطي؟
• لماذا تحدد دقة التصنيع أداء التحميل في العالم الحقيقي؟
• ملخص
• التعليمات

ما هو الدور الذي يلعبه اختيار المواد والمعالجة الحرارية في سعة التحميل؟

اختيار المواد هو أساس سعة تحميل التروس المخروطية. يتم تحديد القوة الميكانيكية، وشكل الصلابة، ومقاومة التعب، وصلابة تأثير الترس بشكل أساسي من خلال المادة الأساسية والمعالجة الحرارية اللاحقة. بدون هندسة المواد المناسبة، حتى هندسة التروس الأكثر دقة لا يمكنها تحمل عزم الدوران العالي أو الضغط الدوري.

1. المواد الشائعة للتروس المخروطية عالية التحميل

في مصنعنا، نقوم عادةً بالتصنيعمعدات الدقةالمنتجات التي تستخدم سبائك الفولاذ التالية:

• 20CrMnTi للتروس المكربنة التي تتطلب صلابة سطحية عالية
• 42CrMo لنقل عزم الدوران المتوسط ​​إلى العالي
• 18CrNiMo7-6 للتطبيقات الصناعية الثقيلة والتعدين
• متغيرات سبائك غير القابل للصدأ للبيئات المسببة للتآكل

توفر كل مادة توازنًا مختلفًا بين المتانة الأساسية وصلابة السطح. على سبيل المثال:

2. عمليات المعالجة الحرارية التي تعمل على تحسين سعة التحميل

تؤثر المعالجة الحرارية بشكل مباشر على قوة إجهاد الانحناء وقوة ملامسة السطح. تشمل العمليات الرئيسية المستخدمة في مصنعنا ما يلي:

• الكربنة لزيادة محتوى الكربون السطحي
• التبريد لتحسين صلابة
• هدأ للحد من الهشاشة
• نيتريدينج لمقاومة التآكل
• تصلب الحث لتقوية موضعية

تعمل التروس المكربنة على تطوير طبقة خارجية صلبة مقاومة للتنقر مع الحفاظ على نواة صلبة قادرة على امتصاص أحمال الصدمات. يعزز هذا التصميم ذو الهيكل المزدوج سعة التحميل بشكل كبير. تتحكم شركة Raydafon Technology Group Co.,Limited بعناية في عمق الكربنة، والذي يتراوح عادة بين 0.8 مم و1.5 مم اعتمادًا على حجم الوحدة.

3. قوة التعب ومعايير تصنيف الحمل

يتم حساب سعة تحميل الترس المخروطي وفقًا لمعايير ISO وAGMA. يتم أخذ وضعين رئيسيين للفشل بعين الاعتبار:

• فشل تعب الانحناء عند جذر السن
• فشل الاتصال التعب على جانب الأسنان

يؤدي الاختيار غير المناسب للمواد إلى خفض قيم المقاومة. تخضع حلول Precision Gear الخاصة بنا لفحص المعادن واختبار الصلابة للتحقق من الاتساق الهيكلي قبل الشحن. في النهاية، تحدد المواد والمعالجة الحرارية الحد الأقصى لعزم الدوران النظري الذي يمكن أن يحمله الترس. بدون علم المعادن الصحيح، لا يمكن للتحسينات الهندسية والتشحيم أن تعوض الأسس الهيكلية الضعيفة.

كيف تؤثر هندسة الترس على توزيع حمل الترس المخروطي؟

في حين أن المادة توفر القوة، فإن الهندسة تحدد كيفية استخدام هذه القوة. يؤدي التوزيع السيئ للحمل عبر أسطح الأسنان إلى تقليل سعة التحميل في العالم الحقيقي بشكل كبير. حتى الفولاذ عالي القوة يفشل قبل الأوان إذا كان تركيز الضغط مفرطًا.

1. المعلمات الهندسية الرئيسية

تؤثر المعلمات التالية على سعة تحميل الترس المخروطي:

• الوحدة النمطية
• عدد الأسنان
• زاوية الضغط
• زاوية لولبية
• عرض الوجه
• تعديل شكل الأسنان

وحدة أكبر تزيد من سماكة الأسنان، مما يحسن قوة الانحناء. يقوم عرض الوجه الأوسع بتوزيع الحمل عبر منطقة اتصال أكبر. ومع ذلك، يجب أن تتماشى هذه التعديلات مع قيود تصميم النظام.

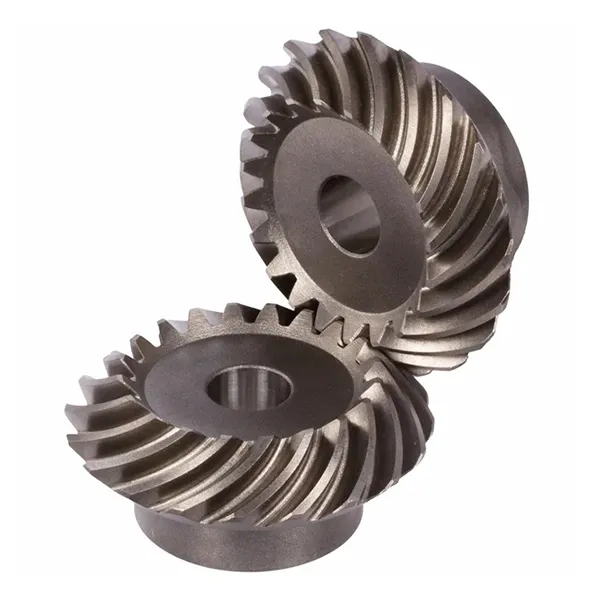

2. التروس المخروطية الحلزونية مقابل التروس المخروطية المستقيمة

توفر التروس المخروطية الحلزونية بشكل عام قدرة تحميل أعلى مقارنة بالتروس المخروطية المستقيمة بسبب التعشيق التدريجي للأسنان. وهذا يقلل من حمل التأثير والضوضاء.شركة مجموعة رايدافون للتكنولوجيا المحدودةمتخصصة في تصنيع التروس الدقيقة الحلزونية للأنظمة ذات عزم الدوران العالي.

3. قم بتحميل تحسين نمط الاتصال

تمنع أنماط ملامسة الأسنان الصحيحة الحمل الزائد الموضعي. يستخدم مصنعنا برنامج تحليل الاتصال بالعتاد لمحاكاة:

• خطأ في الإرسال
• توزيع الحمل تحت عزم الدوران
• تأثير التمدد الحراري
• آثار انحراف رمح

تساعد تعديلات الهندسة الدقيقة مثل التتويج وتصحيح الرصاص على موازنة إجهاد التلامس. يؤدي هذا إلى تحسين قدرة التحميل التشغيلية بشكل مباشر عن طريق منع التنقر المبكر.

4. المعلمات الفنية لمعداتنا المخروطية الدقيقة

من خلال تحسين الهندسة، نضمن أن كل Precision Gear يعمل ضمن حدود الضغط الآمنة حتى في ظل ذروة عزم الدوران.

لماذا تحدد دقة التصنيع أداء التحميل في العالم الحقيقي؟

لا يمكن تحقيق سعة التحميل النظرية للتروس المخروطية إلا إذا تم التحكم بدقة في التصنيع. تؤدي الانحرافات في شكل الأسنان أو خطأ درجة الصوت أو الجريان أو تشطيب السطح إلى تقليل سعة التحميل الفعلية بشكل كبير.

1. دقة التصنيع

تتطلب سعة التحميل العالية تحكمًا صارمًا في التسامح. يستخدم مصنعنا:

• آلات قطع التروس المخروطية الحلزونية CNC
• مراكز التصنيع ذات خمسة محاور
• آلات طحن التروس
• أنظمة التفتيش CMM

تحافظ شركة Raydafon على تحكم صارم في تحمل الأبعاد لضمان تناسق هندسة الأسنان عبر الدفعات.

2. التشطيب السطحي والطحن

تظهر التروس الأرضية احتكاكًا أقل وتوزيعًا أفضل للاتصال. تحسين دقة الطحن:

• استقرار نسبة الاتصال
• الحد من الضوضاء
• تشكيل فيلم التشحيم
• حياة التعب

وهذا هو السبب في أن حلول Precision Gear الخاصة بنا للتطبيقات عالية السرعة يتم طحنها بالكامل بدلاً من طحنها فقط.

3. فحص واختبار الجودة

يتضمن التحقق من أداء التحميل ما يلي:

• اختبار نمط ملامسة الأسنان
• قياس الصلابة
• فحص الجسيمات المغناطيسية
• التوازن الديناميكي

تطبق شركة Raydafon Technology Group Co.,Limited فحصًا متعدد المراحل قبل الشحن. وهذا يضمن ترجمة حسابات سعة الحمولة إلى متانة تشغيلية حقيقية. تعمل دقة التصنيع على سد الفجوة بين التصميم والأداء الميداني. حتى المواد المتميزة لا يمكنها التعويض عن الجودة الرديئة للتصنيع.

ملخص

ما الذي يؤثر على سعة تحميل الترس المخروطي؟ تكمن الإجابة في مزيج من قوة المواد، والهندسة المحسنة، والمعالجة الحرارية الخاضعة للتحكم، والتشطيب السطحي، ودقة التصنيع الصارمة. يساهم كل عامل في مقاومة إجهاد الانحناء ومتانة التلامس مع السطح. في شركة Raydafon Technology Group Co.,Limited، نقوم بدمج الخبرة المعدنية وتكنولوجيا التصنيع المتقدمة ومعايير الفحص الصارمة لإنتاج أنظمة تروس دقيقة عالية الأداء مصممة خصيصًا لتلبية المتطلبات الصناعية.

إذا كنت تقوم بتقييم موردي التروس لتطبيقات عزم الدوران العالي، فإن فريقنا الهندسي مستعد لدعم مشروعك من خلال الاستشارة الفنية والإنتاج المخصص.اتصل بشركة شركة مجموعة رايدافون للتكنولوجيا المحدودةاليوم لمناقشة متطلباتك والحصول على عرض أسعار مفصل.

التعليمات

س 1: ما الذي يؤثر على سعة تحميل الترس المخروطي أكثر في التطبيقات الصناعية؟
عادةً ما يكون لقوة المواد وجودة المعالجة الحرارية التأثير الأكبر لأنها تحدد إجهاد الانحناء ومقاومة ملامسة السطح. ومع ذلك، يجب أن تتطابق الهندسة ودقة التصنيع مع خصائص المواد لتحقيق أداء الحمل الكامل.

س 2: كيف تعمل المعالجة الحرارية على تحسين سعة تحميل الترس المخروطي؟
تزيد المعالجة الحرارية من صلابة السطح مع الحفاظ على قلب صلب. يمنع هذا الهيكل المزدوج كسر جذر الأسنان وتنقر السطح تحت دورات عزم الدوران المتكررة.

س 3: هل قدرة تحميل تأثير درجة دقة التروس؟
نعم. الدقة العالية تقلل من تركيز الضغط والتوزيع غير المتساوي للحمل. وهذا يسمح للترس بالعمل بأمان بالقرب من حد الحمل النظري دون تآكل سابق لأوانه.

س 4: لماذا يُفضل الترس المخروطي الحلزوني للأنظمة ذات الأحمال العالية؟
تعمل التروس المخروطية الحلزونية تدريجيًا وتوزع القوة بشكل أكثر توازنًا عبر سطح السن. وهذا يقلل من إجهاد الصدمات ويزيد من سعة التحميل الفعالة مقارنة بالتروس المخروطية المستقيمة.

س 5: هل يمكن أن تؤثر ظروف التشحيم على سعة تحميل الترس المخروطي؟
يمنع التشحيم المناسب تلامس المعدن مع المعدن ويقلل من إجهاد السطح. يؤدي التشحيم غير الكافي إلى زيادة الاحتكاك والحرارة، مما يقلل من قدرة الحمولة الفعالة ويقصر من عمر الخدمة.
