معدات الديدان المزدوجة

مواصفات المنتج

يتميز ترس الدودة المزدوجة أو المزدوجة دودة ذات جوانب مصممة بوحدات مختلفة قليلاً ومتنازلات قطرها ، مما يخلق زوايا رائدة مميزة على كل ملف تعريف للأسنان. يؤدي هذا إلى زيادة سمك الأسنان تدريجياً على طول طول الدودة وتضيق فجوات الخيط ، مما يسمح بالتحكم الدقيق في رد الفعل.

على عجلة الدودة ، تنتج الوحدات المختلفة معاملات تعديل الإضافة الفريدة وأقطار دائرة التدحرج على كل جناح ، وتشكل ملفات تعريف أمامية وخلفية مميزة. ومع ذلك ، لا تزال سمك الأسنان والفجوات متسقة حول محيط العجلة.

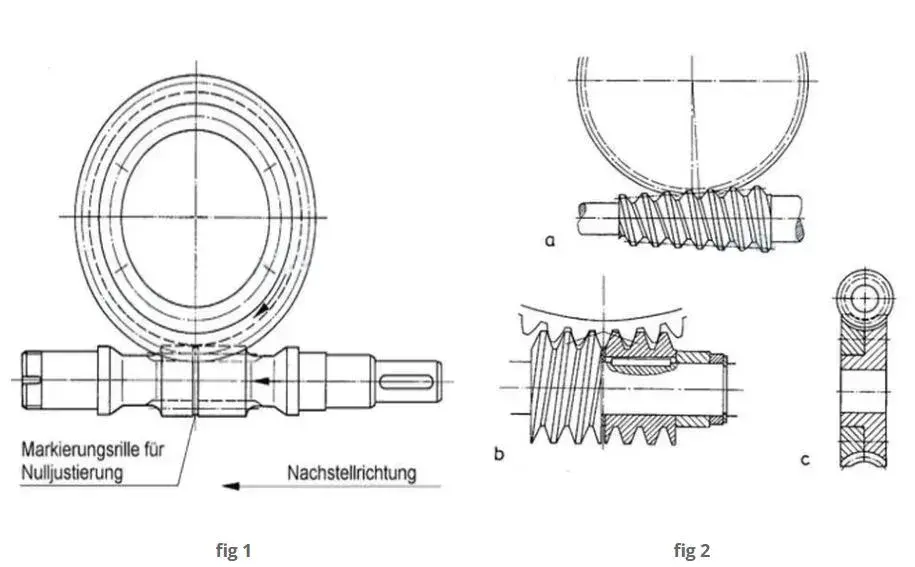

يتم ضبط رد الفعل العكسي عن طريق تحويل الدودة محورية لمحاذاة سمك الأسنان المناسب مع العجلة ، لتحقيق مستوى رد الفعل العكسي المطلوب (انظر الشكل 1). تتيح هذه الطريقة ضبط رد الفعل السهل الدقيق أثناء التثبيت والتعديل المستمر للتروس البالية دون التأثير على ملامسة الأسنان أو التشويش.

تشمل طرق ضبط رد الفعل البديل: تعديل مسافة المركز باستخدام مركز غريب الأطوار لعمود الدودة والعجلة ؛ تحريك محوري دودة مدببة (الشكل 2A) ؛ تقسيم الدودة إلى جزأين يمكن تدويره أو تحويله بالنسبة إلى بعضها البعض (نظام OTT ، الشكل 2B) ؛ أو تقسيم العجلة إلى قرصين قابلون للتعديل (الشكل 2C).

ملاحظة تحذير التجميع

تتميز معدات Raydafon Duplex Worms الخاصة بنا على الجانبين الأيسر واليمين ، لذلك يجب محاذاة تروس الدودة بدقة أثناء التثبيت. فيما يلي بعض الخطوات الرئيسية التي يجب تذكرها:

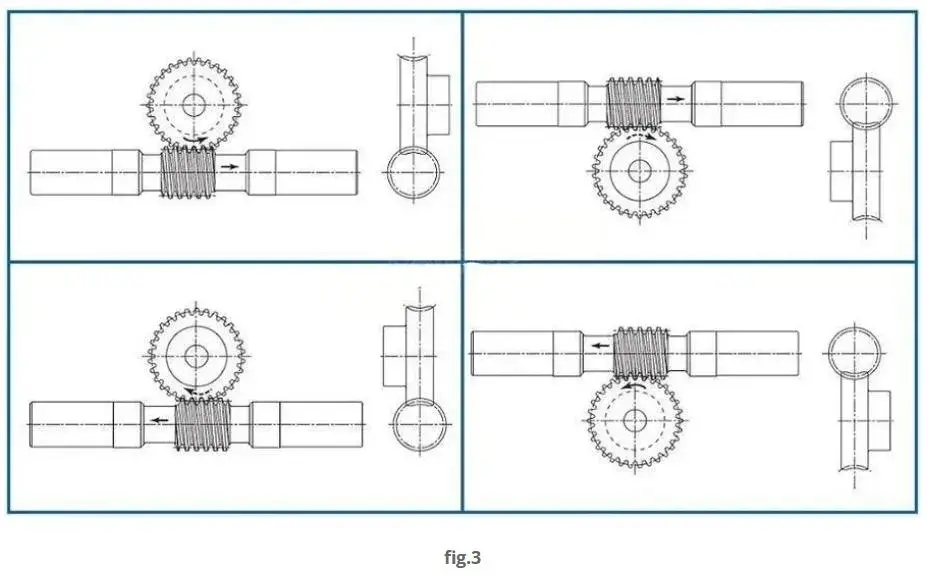

قبل التثبيت ، تحقق من علامة اتجاه التجميع. كل معدات دودة مزدوجة وعتاد دودة لها سهم ، وهو "البوصلة" التثبيت. عند التثبيت ، من المقدمة ، يجب عليك التأكد من أن أسهم ترس الدودة ونقطة ترس الدودة في نفس الاتجاه (انظر الشكل 3). إذا تم عكس اتجاه السهم أو اختلاله ، فستكون المسافة المركزية لمعدات الدودة كبيرة جدًا ولن تكون مناسبة. حتى لو تم تثبيته بالكاد ، فإن التعرف على المشكلات ، ولن يستغرق وقتًا طويلاً حتى يتم الطرافة أو التشويش على الأسنان ، مما سيؤخر الأمور!

التحقق من الموقف المرجعي

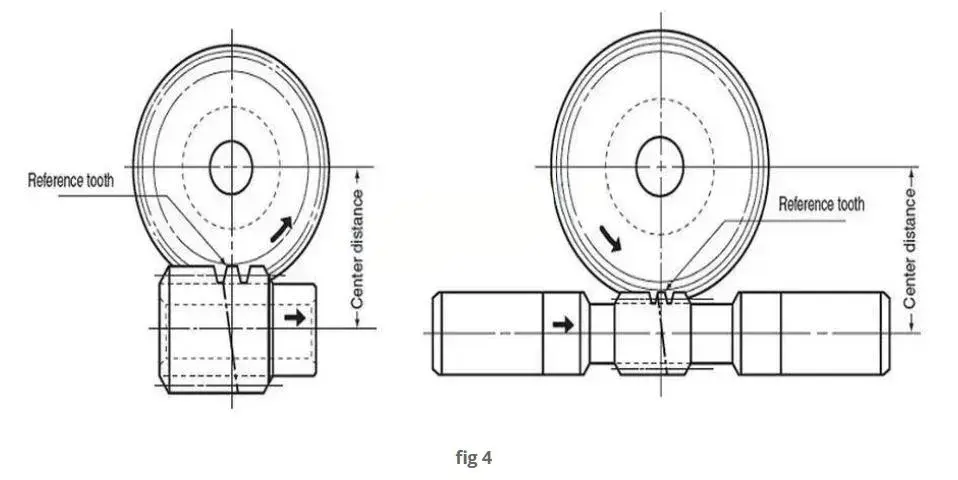

يمثل V-Groove (60 درجة ، عمق 0.3 مم) على محيط الطرف من الأسنان الدوبلكس دودة الأسنان المرجعية. تحقق مجموعة التروس رد الفعل القريب من الصفر (± 0.045) عندما تتوافق هذه الأسنان المرجعية مع مركز دوران عجلة الدودة على مسافة المركز المحددة "A" (انظر الشكل 4).

ميزات المنتج

لطالما كانت Raydafon ، وهي شركة مصنعة ذات فترة طويلة في مجال النقل الميكانيكي في الصين ، موردًا موثوقًا به منذ فترة طويلة من مصنعي الآلات من خلال تزويد العملاء بتروس الدوبلك عالي الجودة بأسعار معقولة مع الحرف اليدوية الرائعة لأسياد المصنع. تم تصميم منتجاتنا لظروف العمل المعقدة ، والمزايا الأساسية الثلاث تجعل تشغيل المعدات خالية من القلق.

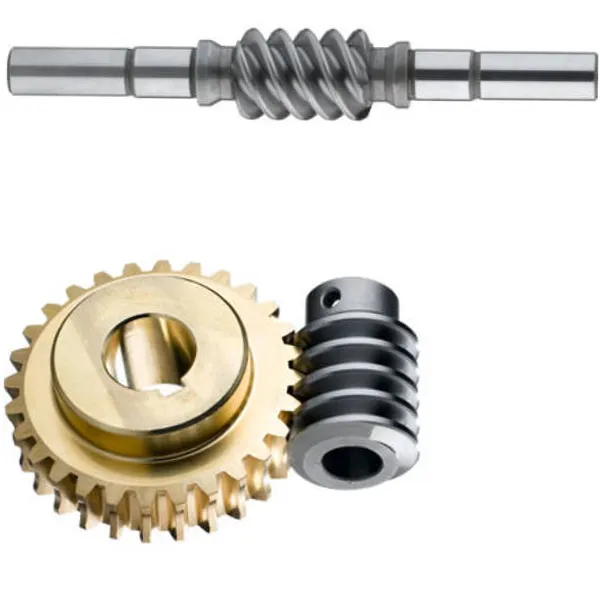

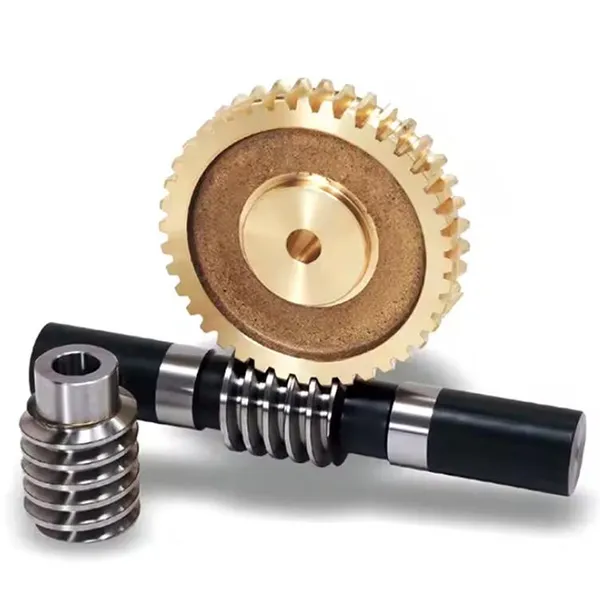

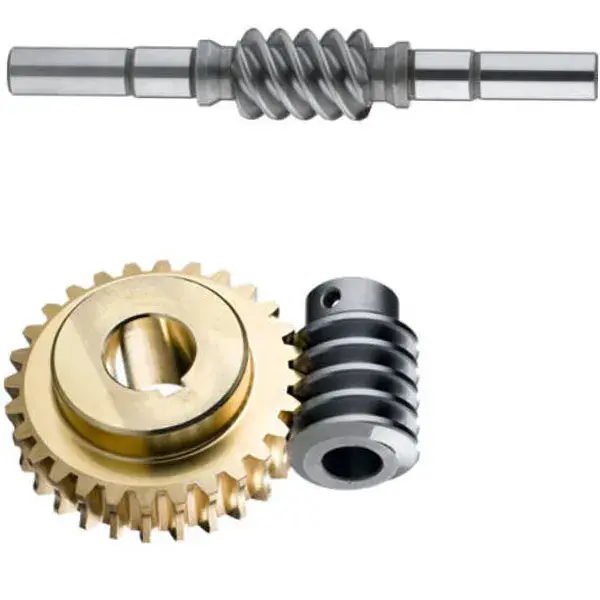

تصميم المعامل المزدوج ، ناقل حركة أكثر كفاءة: تستخدم التروس الدوبلكية من Raydafon معاملات مختلفة على أسطح الأسنان اليسرى واليمنى ، تمامًا مثل تثبيت "محرك مزدوج" على المعدات. تتم مطابقة تروس دودة سبيكة النحاس عالية القوة مع ديدان الصلب المزورة الدقة. بعد ثمانية طحن يدوي ، تكون اللدغة ضيقة ولا تنزلق ، وكفاءة الإرسال أعلى بنسبة 20 ٪ من كفاءة تروس الدودة العادية. أفاد مصنع لآلات النسيج في تشجيانغ أنه بعد استبدال تروس دودة دوبلكس ، تم تقليل استهلاك الطاقة للمعدات كثيرًا.

ناقل الحركة على مرحلتين وعزم دوران مرتفع وضوضاء منخفضة: يضاعف بنية النقل الفريدة من مرحلتين عزم الدوران لتروس الدودة المزدوجة ، مع الحفاظ على ضوضاء الجري أقل. سواء أكان ذلك هو الضبط الدقيق لأدوات الآلات الثقيلة أو التشغيل المستمر لمعدات النقل الكبيرة ، يمكن التعامل معه بسهولة. قال مصنع لتجهيز الأغذية في قوانغدونغ إن المعدات المستخدمة في إحداث الكثير من الضوضاء عند الجري ، ولكن بعد التغيير إلى منتجاتنا ، تكون ورشة العمل أكثر هدوءًا.
