ما هو الفرق بين الأسطوانات الهيدروليكية للحصاد ذات التمثيل المفرد والمزدوج؟

في مجال الآلات الزراعية، وخاصة في معدات الحصاد، تعتبر الأسطوانة الهيدروليكية مكونًا أساسيًا. فهو يحول ضغط السائل الهيدروليكي إلى قوة وحركة خطية، مما يتيح التحكم في الوظائف المختلفة، بدءًا من مجموعات رأس الرفع وحتى ضبط مواضع البكرة. من بين أكثر أنواع الأسطوانات الهيدروليكية شيوعًا المستخدمة في الحصادات هي الأسطوانات المفردة والمزدوجة الفعل. والاختيار بين هذين النوعين ليس اعتباطيا؛ إنه قرار هندسي حاسم يؤثر على أداء الآلة وكفاءتها وتكلفتها.

الفرق الأساسي بين التمثيل الفردي والتمثيل المزدوجحصادة اسطوانة هيدروليكيةيكمن في الطريقة التي يتم بها تطبيق السائل الهيدروليكي لتوليد الحركة. تستخدم الأسطوانة المفردة الضغط الهيدروليكي لتمديد المكبس في اتجاه واحد، مع تحقيق شوط العودة بواسطة قوة خارجية، عادة الجاذبية أو الزنبرك. تستخدم الأسطوانة مزدوجة الفعل الضغط الهيدروليكي لتمديد المكبس وسحبه، مما يوفر حركة قوية في كلا الاتجاهين. يؤدي هذا الاختلاف الأساسي إلى حدوث اختلافات في خصائص التصميم والتطبيق والأداء. توفر هذه المقالة تحليلاً فنيًا منهجيًا لكلا النوعين من الأسطوانات، مع فحص مبادئ التشغيل والبناء ومجالات التطبيق ومعايير الاختيار. الهدف هو تزويد المهندسين والفنيين ومتخصصي المشتريات بفهم واضح لمزايا وقيود كل نوع.

جدول المحتويات

• 1. مبادئ التشغيل: كيفية عمل الأسطوانات المفردة والمزدوجة الفعل
• 2. اختلافات البناء والمكونات
• 3. تفاصيل التطبيق في أنظمة الحصاد
• 4. خصائص الأداء والتحكم
• 5. معايير الاختيار: ما هو نوع الاسطوانة الذي يجب اختياره؟
• 6. الأسئلة المتداولة (الأسئلة الشائعة)
• 7. الاستنتاج

1. مبادئ التشغيل: كيفية عمل الأسطوانات المفردة والمزدوجة الفعل

الأسطوانة الهيدروليكية عبارة عن مشغل ميكانيكي يحول الطاقة الهيدروليكية (ضغط السوائل) إلى طاقة ميكانيكية (القوة الخطية والحركة). المبدأ الأساسي هو تطبيق السائل الهيدروليكي المضغوط على مكبس داخل برميل الأسطوانة. يؤثر الضغط على منطقة المكبس، مما يولد قوة تحرك المكبس والقضيب المتصل به. يتم تحديد اتجاه الحركة من خلال جانب المكبس الذي يتم تطبيق السائل عليه. تختلف الأسطوانة الهيدروليكية للحاصدة ذات التمثيل الفردي والمزدوج بشكل أساسي في طريقة تطبيق السائل للتحكم في الحركة.

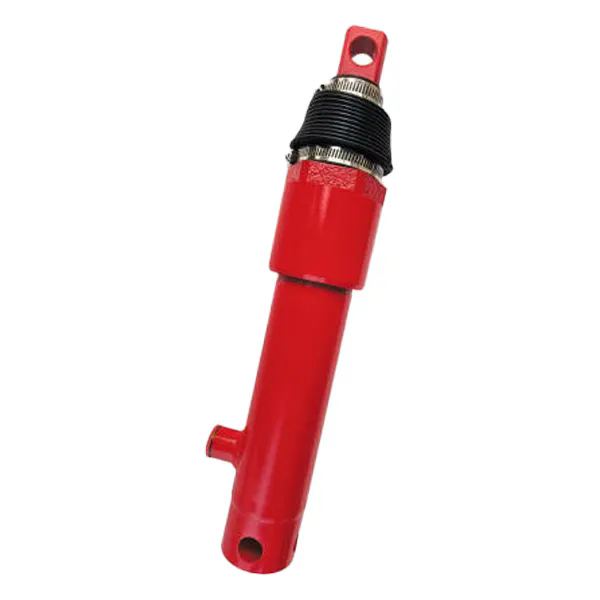

اسطوانة واحدة بالنيابة:تحتوي الأسطوانة ذات الفعل الواحد على منفذ واحد للسائل الهيدروليكي. يتم تطبيق السائل على جانب واحد فقط من المكبس (عادة الجانب السفلي). يدفع الضغط المكبس والقضيب في اتجاه واحد، مما يؤدي إلى تمديد الأسطوانة. يتم تحقيق شوط العودة (تراجع المكبس) بواسطة قوة خارجية. القوى الخارجية الأكثر شيوعًا هي الجاذبية (وزن الحمولة التي تسحب المكبس للخلف) أو الزنبرك الميكانيكي. تتميز الأسطوانات ذات الفعل الفردي بالبساطة في التصميم وتستخدم في التطبيقات التي يوفر فيها الحمل نفسه قوة الإرجاع. في آلة الحصاد، يمكن استخدام أسطوانة هيدروليكية واحدة للحاصدة لمهام مثل رفع مكون ثقيل، حيث يوفر وزن المكون قوة الإرجاع عند تحرير الضغط الهيدروليكي.

اسطوانة مزدوجة التمثيل:تحتوي الأسطوانة مزدوجة الفعل على منفذين، أحدهما على كل جانب من المكبس. يمكن توفير السائل الهيدروليكي لأي من المنفذين لتوليد الحركة في أي من الاتجاهين. لتمديد الأسطوانة، يتم إمداد السائل إلى المنفذ السفلي، مما يدفع المكبس إلى الأعلى. لسحب الأسطوانة، يتم إمداد السائل إلى المنفذ العلوي، مما يدفع المكبس إلى الأسفل. وهذا يوفر حركة مدعومة في كلا الاتجاهين. القوة المتولدة في كل اتجاه ليست بالضرورة متساوية، حيث أن المساحة الفعالة للمكبس تختلف على الجانبين (جانب القضيب لديه مساحة فعالة أصغر بسبب المقطع العرضي للقضيب). توفر الأسطوانات مزدوجة الفعل تحكمًا أكثر دقة وتستخدم عندما تكون القوة مطلوبة في كلا الاتجاهين. في الحصادة، يتم استخدام أسطوانة الحصادة الهيدروليكية مزدوجة الفعل لوظائف مثل التحكم في ارتفاع البكرة، أو زاوية الرأس، أو ضبط موضع شريط القطع، حيث تكون الحركة المعززة مطلوبة في كلا الاتجاهين.

يوفر الجدول التالي مقارنة جنبًا إلى جنب لمبادئ التشغيل.

فيشركة مجموعة رايدافون للتكنولوجيا المحدودة، نقوم بتصنيع أسطوانة الحصادات الهيدروليكية ذات التمثيل الفردي والمزدوج لتلبية الاحتياجات المتنوعة للقطاع الزراعي. يمكن لفريقنا الهندسي تقديم إرشادات الخبراء بشأن اختيار نوع الأسطوانة المناسب لتطبيق معين.

2. اختلافات البناء والمكونات

يعكس بناء أسطوانة الحصادة الهيدروليكية ذات الفعل الواحد والمزدوجة مبادئ التشغيل المختلفة. المكونات الأساسية لكلا النوعين من الأسطوانات متشابهة: برميل الأسطوانة، والمكبس، والقضيب، والأختام، وأغطية النهاية. ومع ذلك، هناك اختلافات كبيرة في تفاصيل البناء، مما يؤثر على أدائها وموثوقيتها. تكمن الاختلافات الأساسية في المكبس ونظام ختم المكبس.

مكبس:في الأسطوانة ذات الفعل الواحد، يكون المكبس عادة عبارة عن مكون بسيط يشبه القرص متصل بالقضيب. يستخدم المكبس لنقل القوة من السائل الهيدروليكي إلى القضيب. في الاسطوانة مزدوجة الفعل، يكون المكبس مكونًا أكثر تعقيدًا. ويتميز بأختام على كلا الجانبين لمنع تسرب السوائل بين الغرفتين. يجب أن يكون المكبس قادرًا على تحمل الضغط من كلا الجانبين، الأمر الذي يتطلب تصميمًا قويًا. غالبًا ما يشتمل المكبس الموجود في الأسطوانة مزدوجة الفعل على حلقة توجيه (أو حلقة تآكل) للحفاظ على المحاذاة ومنع الاتصال بين المعدن وبين المكبس وتجويف الأسطوانة.

الأختام:يعد نظام الختم أمرًا بالغ الأهمية لأداء أي أسطوانة هيدروليكية. في الأسطوانة ذات الفعل الواحد، يكون شرط الختم الأساسي هو منع تسرب السائل من الجانب المضغوط للمكبس. في الأسطوانة مزدوجة الفعل، تكون الأختام مطلوبة على جانبي المكبس لمنع التسرب بين الغرفتين. يعد هذا متطلبًا أكثر تطلبًا للختم، لأنه يتطلب ختمًا يمكنه تحمل الضغط من كلا الاتجاهين. غالبًا ما يكون ختم المكبس في الأسطوانة مزدوجة الفعل عبارة عن ختم مزدوج الفعل، مثل ختم الكوب U أو ختم البولي يوريثين.

الأختام رود:يحتوي كلا النوعين من الأسطوانات على أختام قضيبية لمنع تسرب السوائل على طول القضيب. ومع ذلك، يجب أيضًا أن يكون ختم القضيب في الأسطوانة مزدوجة الفعل قادرًا على تحمل الضغوط العالية التي يمكن أن تحدث على جانب قضيب المكبس. قد يتطلب هذا تصميمًا أكثر قوة لختم القضيب.

توسيد:غالبًا ما تتضمن الأسطوانات مزدوجة الفعل ميزات توسيد في نهاية الشوط لتقليل قوى التأثير والضوضاء. وهذا مهم بشكل خاص في التطبيقات التي تقوم فيها الأسطوانة بتحريك الأحمال الثقيلة بسرعات عالية. يعتبر التوسيد أقل شيوعًا في الأسطوانات أحادية الفعل، حيث يتم التحكم في شوط العودة عادةً بواسطة قوة خارجية.

يقدم الجدول التالي مقارنة بين ميزات البناء للأسطوانة الهيدروليكية للحاصدة ذات التمثيل الفردي والمزدوج.

في شركة Raydafon Technology Group Co.,Limited، نقوم بتصنيع أسطوانة الحصادات الهيدروليكية باستخدام مواد عالية الجودة وعمليات تصنيع دقيقة. تم تصميم أسطواناتنا لتلبية المتطلبات الصعبة للتطبيقات الزراعية، مما يوفر أداءً موثوقًا وطويل الأمد.

3. تفاصيل التطبيق في أنظمة الحصاد

يتأثر الاختيار بين أسطوانة الحصادة الهيدروليكية ذات التمثيل الفردي أو المزدوج بشكل كبير بالتطبيق المحدد داخل آلة الحصاد. يتناسب كل نوع من الأسطوانات مع وظائف معينة بناءً على الحركة المطلوبة وملف القوة ومتطلبات التحكم. يتم استخدام أسطوانة الحصادات الهيدروليكية في مجموعة واسعة من الوظائف على الماكينة، بدءًا من رفع المكونات الثقيلة وحتى التحكم في الحركات المعقدة.

تطبيقات اسطوانة واحدة بالنيابة:تُستخدم الأسطوانات المفردة عادةً في التطبيقات التي يمكن أن يوفر فيها الحمل قوة الإرجاع. في الحصادة، يتضمن هذا غالبًا عمليات الرفع حيث يوفر وزن المكون قوة الإرجاع. على سبيل المثال، يمكن استخدام أسطوانة مفردة المفعول لرفع الرأس (القاطع) للحصادة. عند تطبيق الضغط الهيدروليكي، تتمدد الأسطوانة، مما يؤدي إلى رفع الرأس. عندما يتم تحرير الضغط، فإن وزن الرأس يدفع الأسطوانة إلى الأسفل مرة أخرى. وبالمثل، تُستخدم الأسطوانات أحادية الفعل لضبط ارتفاع البكرة في بعض آلات الحصاد، حيث يوفر وزن البكرة قوة الإرجاع.

تطبيقات اسطوانة مزدوجة التمثيل:تُستخدم الأسطوانات مزدوجة الفعل في التطبيقات التي تتطلب حركة مدعومة في كلا الاتجاهين. في الحصادة، يتضمن ذلك وظائف مثل التحكم في زاوية الرأس، وضبط موضع البكرة، وتشغيل مثقاب التفريغ. على سبيل المثال، يمكن استخدام أسطوانة هيدروليكية للحاصدة مزدوجة المفعول لإمالة الرأس لتتبع محيط الأرض. يمكن تمديد الأسطوانة أو سحبها لضبط زاوية الرأس. وبالمثل، غالبًا ما يتم استخدام أسطوانة مزدوجة الفعل للتحكم في موضع مثقاب التفريغ، مما يسمح بتمديده أو سحبه حسب الحاجة. تعد القدرة على توفير حركة مدعومة في كلا الاتجاهين أمرًا ضروريًا للتحكم الدقيق في هذه الوظائف.

يقدم الجدول أدناه ملخصًا للتطبيقات النموذجية لكل نوع من أنواع الأسطوانات في آلة الحصاد.

في Raydafon، لدينا خبرة واسعة في تصنيع أسطوانات الحاصدة الهيدروليكية لمجموعة واسعة من التطبيقات. يمكن لفريقنا الهندسي تقديم إرشادات الخبراء بشأن نوع الأسطوانة المناسب لتطبيقك المحدد.

4. خصائص الأداء والتحكم

إن خصائص الأداء والتحكم للأسطوانة الهيدروليكية للحاصدة ذات التمثيل الفردي والمزدوج هي نتيجة مباشرة لمبادئ التصميم والتشغيل الخاصة بها. يعد فهم هذه الخصائص أمرًا ضروريًا لاختيار الأسطوانة المناسبة لتطبيق معين ولدمجها في النظام الهيدروليكي الشامل. خصائص الأداء الأساسية التي يجب مراعاتها هي مخرجات القوة، والتحكم في السرعة، وإمكانية التحكم.

مخرجات القوة:يتم تحديد خرج القوة للأسطوانة الهيدروليكية من خلال الضغط الهيدروليكي والمساحة الفعالة للمكبس. بالنسبة لأسطوانة واحدة، يتم توليد القوة على شوط التمديد فقط. القوة تساوي الضغط مضروبًا في مساحة المكبس الكاملة. بالنسبة للأسطوانة مزدوجة الفعل، يتم توليد القوة على كل من ضربات التمدد والسحب. القوة المؤثرة على شوط التمديد هي نفسها بالنسبة للأسطوانة المفردة (الضغط × مساحة المكبس الكاملة). تكون القوة المؤثرة على شوط التراجع أقل لأن المنطقة الفعالة تقل بمقدار مساحة القضيب (الضغط x (منطقة المكبس - منطقة القضيب)). يمكن أن يكون هذا الاختلاف كبيرًا، خاصة في الأسطوانات ذات القضبان الكبيرة.

التحكم في السرعة:يتم التحكم في سرعة الأسطوانة الهيدروليكية من خلال معدل تدفق السائل الهيدروليكي. بالنسبة للأسطوانة ذات الفعل الواحد، يتم التحكم في السرعة من خلال شوط التمديد فقط. يتم التحكم في سرعة شوط التراجع بواسطة القوة الخارجية (الجاذبية أو الزنبرك). بالنسبة للأسطوانة مزدوجة الفعل، يمكن التحكم في السرعة في كل من ضربات التمديد والسحب عن طريق ضبط معدل التدفق إلى المنفذ المناسب. وهذا يوفر تحكمًا أكثر دقة في حركة الأسطوانة.

إمكانية التحكم:توفر الأسطوانة الهيدروليكية للحاصدة ذات الفعل المزدوج تحكمًا أكثر دقة من الأسطوانة ذات الفعل الواحد. تتيح القدرة على تطبيق الضغط الهيدروليكي على جانبي المكبس تحديد موضع الحمل بشكل أكثر دقة. تسمح الأسطوانة مزدوجة الفعل أيضًا باستخدام دوائر التجديد، والتي يمكن أن تزيد من سرعة الأسطوانة في بعض التطبيقات. تعتبر الأسطوانات أحادية الفعل أقل قابلية للتحكم، حيث أن شوط العودة يعتمد على قوة خارجية.

يلخص الجدول التالي خصائص الأداء للأسطوانة الهيدروليكية للحاصدة ذات التمثيل الفردي والمزدوج.

في Raydafon، تم تصميم أسطوانة الحاصدة الهيدروليكية الخاصة بنا لتوفير أداء عالي وتشغيل موثوق. نحن نستخدم تقنيات التصنيع المتقدمة لضمان الجودة المتسقة وعمر الخدمة الطويل.

5. معايير الاختيار: ما هو نوع الاسطوانة الذي يجب اختياره؟

يعد اختيار نوع أسطوانة Harvester الهيدروليكية المناسبة (أحادية الفعل أو مزدوجة الفعل) قرارًا هندسيًا حاسمًا يؤثر على أداء النظام وموثوقيته وتكلفته. يجب أن تعتمد عملية الاختيار على تقييم منهجي لمتطلبات التقديم. وينبغي النظر في المعايير التالية:

متطلبات القوة:هل يتطلب التطبيق قوة في كلا الاتجاهين؟ إذا كانت هناك حاجة فقط إلى قوة رفع أو دفع، فقد تكون أسطوانة واحدة فعالة كافية. إذا كانت القوة مطلوبة في كلا الاتجاهين، فمن الضروري وجود أسطوانة مزدوجة الفعل. ضع في اعتبارك أيضًا حجم القوة المطلوبة في كل اتجاه. تكون القوة المؤثرة على شوط التراجع للأسطوانة مزدوجة الفعل أقل من شوط التمديد بسبب مساحة القضيب، والتي قد تكون عاملاً.

متطلبات التحكم:ما مدى الدقة التي يجب أن يكون بها التحكم في الأسطوانة؟ إذا كان التحكم البسيط في التشغيل/الإيقاف كافيًا، فقد تكون أسطوانة واحدة فعالة كافية. إذا كانت هناك حاجة إلى تحديد موضع دقيق، فستكون هناك حاجة إلى أسطوانة مزدوجة الفعل. ضع في اعتبارك أيضًا ما إذا كان التطبيق يتطلب أن تحتفظ الأسطوانة بموضعها، وهو ما يمكن تحقيقه بسهولة أكبر باستخدام أسطوانة مزدوجة الفعل.

متطلبات السرعة:هل يتطلب التطبيق سرعة يمكن التحكم بها في كلا الاتجاهين؟ إذا كان التحكم في السرعة مطلوبًا فقط في شوط التمديد، فقد يكون من المقبول استخدام أسطوانة واحدة تعمل. إذا كان التحكم في السرعة مطلوبًا في كلا الشوطين، فمن الضروري وجود أسطوانة مزدوجة الفعل.

اعتبارات التكلفة:تكون الأسطوانات أحادية الفعل عمومًا أقل تكلفة من الأسطوانات مزدوجة الفعل نظرًا لتصميمها البسيط. ومع ذلك، يجب الموازنة بين التوفير في تكلفة الأسطوانة العاملة المفردة وبين القيود المحتملة على الأداء والتحكم.

في شركة Raydafon Technology Group Co.,Limited، يمكننا المساعدة في اختيار أسطوانة الحصادة الهيدروليكية المناسبة لتطبيقك المحدد. يمكن لفريقنا الهندسي تقديم إرشادات الخبراء بناءً على متطلباتك.

6. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال الأول: هل يمكن تحويل الأسطوانة ذات الفعل الواحد إلى أسطوانة ذات الفعل المزدوج؟

الإجابة: لا، لا يمكن تحويل الأسطوانة ذات الفعل الواحد إلى أسطوانة ذات الفعل المزدوج. تصميم الاسطوانة مختلف جذريا. تحتوي الأسطوانة ذات الفعل الواحد على منفذ واحد فقط ومجموعة واحدة من الأختام، بينما تحتوي الأسطوانة ذات الفعل المزدوج على منفذين وأختام على جانبي المكبس. سيتطلب التحويل إعادة تصميم كاملة للأسطوانة واستبدال المكبس والأختام، وهو أمر غير فعال من حيث التكلفة. من العملي عمومًا شراء أسطوانة مزدوجة الفعل للتطبيقات التي تتطلب قوة ثنائية الاتجاه.

السؤال 2: ماذا يحدث للسائل الموجود على الجانب غير المضغوط من الأسطوانة ذات الفعل الواحد؟

الإجابة: في الأسطوانة ذات الفعل الواحد، عادةً ما يتم تنفيس الجانب غير المضغوط من المكبس إلى الغلاف الجوي. يسمح هذا للهواء بالدخول والخروج من الأسطوانة أثناء تحرك المكبس، مما يمنع حدوث فراغ أو ضغط زائد. يتم تحقيق هذا التنفيس من خلال منفذ للاستراحة. تحتوي بعض الأسطوانات ذات التمثيل الفردي أيضًا على نهاية قضيبية مفتوحة للبيئة.

السؤال 3: ما هو نوع الأسطوانة الأكثر استخدامًا في الحصادات الحديثة؟

الإجابة: تستخدم الحصادات الحديثة مجموعة من الأسطوانات الهيدروليكية للحاصدة ذات التمثيل الفردي والمزدوج، اعتمادًا على التطبيق المحدد. لمهام الرفع البسيطة، غالبًا ما يتم استخدام أسطوانات مفردة الفعل. ومع ذلك، بالنسبة للوظائف الأكثر تعقيدًا التي تتطلب تحكمًا دقيقًا وقوة ثنائية الاتجاه، فإن الأسطوانات مزدوجة الفعل هي المعيار. الاتجاه السائد في الحصادات الحديثة هو المزيد من الأسطوانات ذات الفعل المزدوج، لأنها توفر قدرًا أكبر من التحكم وتعدد الاستخدامات.

السؤال 4: كيف أعرف إذا كان تطبيقي يحتاج إلى أسطوانة واحدة أو مزدوجة الفعل؟

الإجابة: يعتمد الاختيار على متطلبات القوة والتحكم في التطبيق. إذا كنت بحاجة إلى قوة في اتجاه واحد فقط ويمكن تحقيق شوط العودة عن طريق الجاذبية أو الزنبرك، فقد تكون أسطوانة واحدة فعالة كافية. إذا كنت بحاجة إلى قوة في كلا الاتجاهين أو التحكم الدقيق في موضع الأسطوانة، فأنت بحاجة إلى أسطوانة مزدوجة الفعل. يمكن لفريقنا الفني مساعدتك في تحليل طلبك.

السؤال 5: كيف يؤثر حجم القضيب على قوة الأسطوانة مزدوجة الفعل؟

الإجابة: يقلل حجم القضيب من المساحة الفعالة للمكبس في شوط التراجع. القوة المؤثرة في شوط التراجع تساوي الضغط مضروبًا في مساحة المكبس مطروحًا منه مساحة القضيب. وهذا يعني أن قوة التراجع تكون دائمًا أقل من قوة التمدد. يكون الفرق بين قوى التمدد والسحب أكثر أهمية في الأسطوانات ذات أقطار القضيب الأكبر. بالنسبة للتطبيقات التي تتطلب قوة عالية في كلا الاتجاهين، قد يكون من المفضل استخدام أسطوانة ذات قضيب صغير.

7. الاستنتاج

تعتبر الأسطوانة الهيدروليكية للحاصدة ذات الفعل الواحد والمزدوجة من المكونات الأساسية في الآلات الزراعية، ولكنها تخدم أغراضًا مختلفة. توفر الأسطوانة ذات الفعل الواحد القوة في اتجاه واحد، مع تنفيذ شوط العودة بواسطة قوة خارجية، مما يجعلها مناسبة لمهام الرفع البسيطة. توفر الأسطوانة مزدوجة الفعل القوة في كلا الاتجاهين، مما يوفر تحكمًا دقيقًا وتعدد الاستخدامات للوظائف المعقدة. يعتمد اختيار نوع الأسطوانة المناسب على متطلبات التطبيق المحددة، بما في ذلك الحاجة إلى قوة ثنائية الاتجاه، ودقة التحكم، والتحكم في السرعة.

في شركة Raydafon Technology Group Co.,Limited، نحن ملتزمون بتوفير أسطوانة حصادة هيدروليكية عالية الجودة تلبي المتطلبات الصعبة للصناعة الزراعية. تشمل مجموعتنا الشاملة من الأسطوانات تصميمات التمثيل الفردي والمزدوج التمثيل، ويمكن لفريقنا الهندسي ذو الخبرة تقديم إرشادات الخبراء حول اختيار هذه المنتجات وتطبيقها. نحن ندعوك إلى الاتصال بنا للحصول على مزيد من المعلومات.

اتصل اليوم بشركة شركة مجموعة رايدافون للتكنولوجيا المحدودةلمناقشة متطلبات اسطوانة الحصادة الهيدروليكية الخاصة بك.
