ذراع رافعة هيدروليكية لمركبة العمل الجوي
  • ذراع رافعة هيدروليكية لمركبة العمل الجويذراع رافعة هيدروليكية لمركبة العمل الجوي
  • ذراع رافعة هيدروليكية لمركبة العمل الجويذراع رافعة هيدروليكية لمركبة العمل الجوي

ذراع رافعة هيدروليكية لمركبة العمل الجوي

Raydafon هو مصنع ومورد مقره الصين لتصنيع المعدات الأصلية (OEM) للأسطوانات الهيدروليكية للذراع العلوي لمركبة العمل الجوي. تعمل أسطوانة الذراع العلوية هذه على رفع منصة ذراع الرافعة ووضعها على مركبات العمل الجوي المستخدمة لإصلاح الطاقة والبناء البلدي وتركيب اللوحات الإعلانية. النموذج القياسي GTHZ210C-620500-000 يستخدم التجويف Φ110 مم، والقضيب Φ75 مم، والشوط 815 مم، ومسافة التثبيت 1433 مم، وضغط التشغيل 23 ميجا باسكال، ومنفذ 2-Φ9 ووزن 100 كجم. يصل تصميم المكبس المزدوج الحاصل على براءة اختراع إلى قوة دفع تصل إلى 2000 كيلو نيوتن، مع التحكم في خطأ تحديد الموقع في حدود ±3 سم. جسم الأسطوانة مصنوع من سبائك فولاذية خاصة، مطروقة ومعالج بالحرارة ست مرات، مع صلابة أعلى بنسبة 40% من الفولاذ العادي. يتم استخدام نظام إغلاق مركب رباعي لبيئات المطر والغبار ورذاذ الملح، مع التحقق من التشغيل المستمر لمدة 3 سنوات في الظروف الساحلية. يعمل التصميم المعياري على تقليل الحجم بنسبة 25% والوزن بنسبة 18% مقارنة بالمنتجات المماثلة، كما تعمل واجهة التثبيت السريع على تقليل وقت التثبيت بمقدار النصف. يتم دعم التجويف المخصص والسكتة الدماغية ومسافة التثبيت وموضع المنفذ والملصق الخاص. عادة ما يكون التسعير المستهدف تنافسيًا مقارنة بالبدائل المستوردة، اعتمادًا على الطراز والكمية. أرسل رقم الرسم والكمية المطلوبة ومنفذ الوجهة للحصول على عرض أسعار سريع.
الصين صانع اسطوانة مركبة العمل الجوي OEM

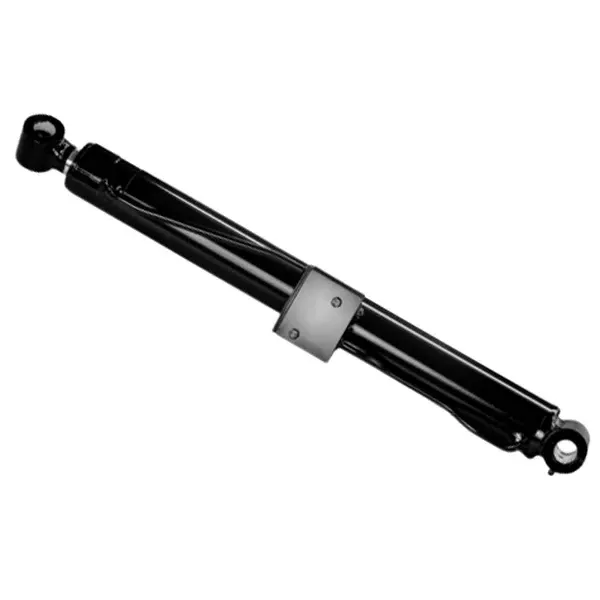

أسطوانة هيدروليكية للذراع العلوي لمركبة العمل الجوي للمنصات الجوية وشاحنات إصلاح الطاقة

Raydafon هي شركة مصنعة وموردة مباشرة للأسطوانات الهيدروليكية للذراع العلوي لعربات العمل الجوية في الصين. تعمل أسطوانة الذراع العلوية هذه على تشغيل منصة ذراع الرافعة في مركبات العمل الجوي المستخدمة في إصلاح الطاقة، والإنشاءات البلدية، وتركيب اللوحات الإعلانية، والصيانة على ارتفاعات عالية. يوفر الطراز القياسي GTHZ210C-620500-000 قوة دفع تصل إلى 2000 كيلو نيوتن مع تصميم مكبس مزدوج حاصل على براءة اختراع، وضغط عمل 23 ميجا باسكال، وتجويف Φ110 مم، وقضيب Φ75 مم وشوط 815 مم. تم تشكيل الهيكل الفولاذي الخاص المصنوع من سبائك الصلب ومعالجته بالحرارة ست مرات للحصول على صلابة أعلى بنسبة 40% من الفولاذ العادي، ويتعامل نظام الغلق المركب الرباعي مع المطر والغبار والرياح ورذاذ الملح الساحلي. التصميم المعياري يقلل الحجم بنسبة 25% والوزن بنسبة 18% مقارنة بالمنتجات المماثلة. يتم دعم التجويف المخصص والسكتة الدماغية ومسافة التثبيت وموضع المنفذ والملصق الخاص. أرسل رقم الرسم والكمية المطلوبة ومنفذ الوجهة لطلب عرض أسعار.

2000 كيلو نيوتنماكس التوجه
23 ميجا باسكالضغط العمل
Φ110×Φ75تتحمل × قضيب
815 ملمسكتة دماغية

لماذا تختار مركبات العمل الجوي هذه الأسطوانة الهيدروليكية ذات الذراع العلوي؟

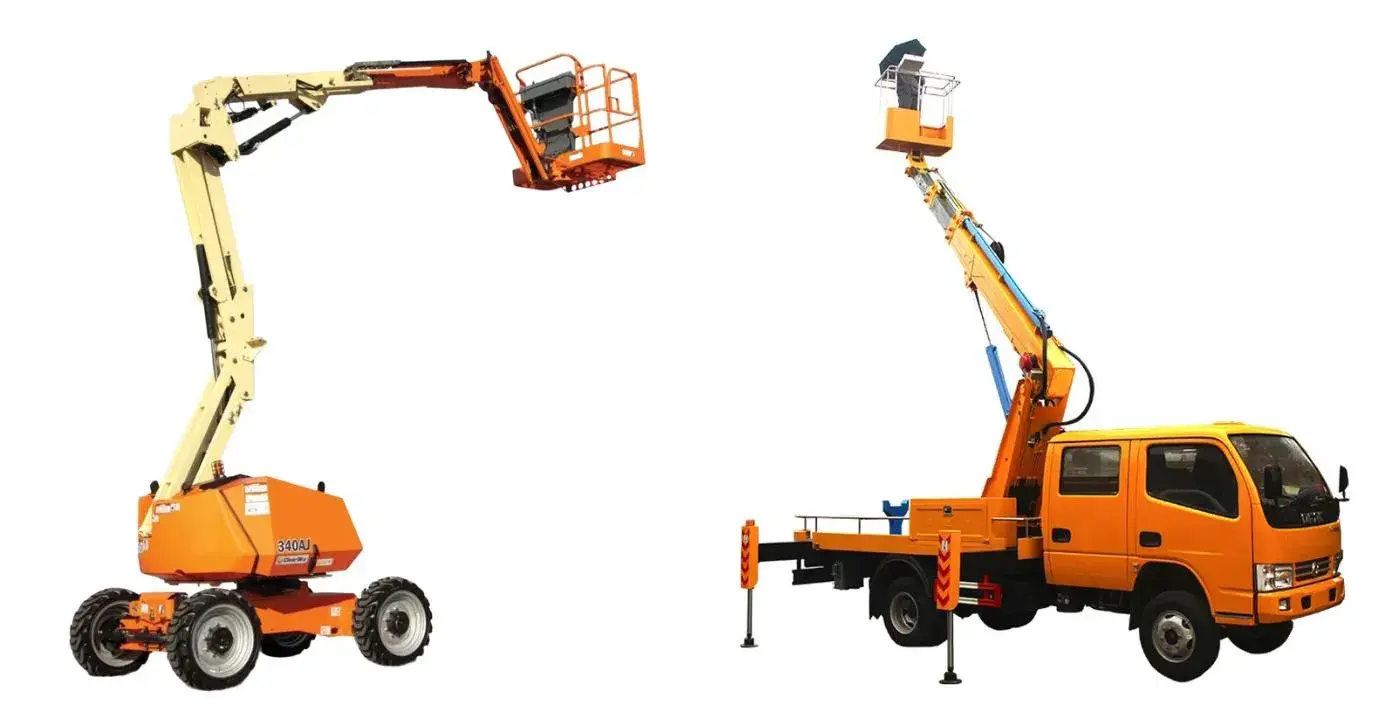

تنقل مركبات العمل الجوية العمال إلى مناصب عليا لإصلاح الطاقة واستبدال مصابيح الشوارع وتركيب اللوحات الإعلانية وصيانة المباني. أسطوانة الذراع العلوية هي المكون الهيدروليكي الأساسي الذي يرفع المنصة ويحملها. إذا فقدت قوة الدفع، أو انجرفت تحت الحمل أو تسربت الزيت، تصبح السيارة بأكملها غير موثوقة في العمل على ارتفاعات عالية.

تقوم شركة Raydafon ببناء أسطوانة هيدروليكية ذات ذراع علوي لمركبة العمل الجوي ذات ذراع الرافعة لهذه الظروف. يصل تصميم المكبس المزدوج الحاصل على براءة اختراع إلى قوة دفع تصل إلى 2000 كيلو نيوتن ويمكنه رفع منصة العمل بثبات إلى 50 مترًا، مع التحكم في خطأ تحديد الموضع في حدود ±3 سم. يستخدم جسم الأسطوانة سبائك فولاذية خاصة، تم تشكيلها ومعالجتها بالحرارة ست مرات، مما يصل إلى صلابة أعلى بنسبة 40% من الفولاذ العادي. هيكل مانع للتسرب مركب رباعي يقاوم الأمطار الغزيرة والغبار والرياح القوية ورذاذ الملح الساحلي، وقد تم التحقق من استخدامه الساحلي المستمر لمدة 3 سنوات دون تسرب.

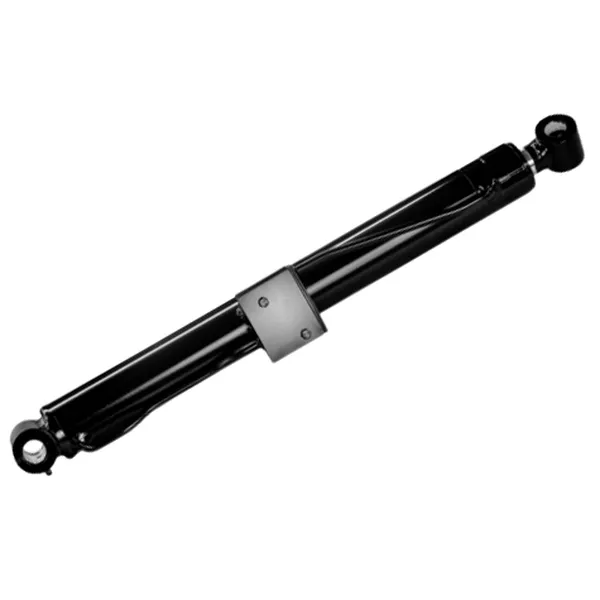

بالنسبة للمشترين الذين يقومون بمقارنة الموردين، تقدم Raydafon أسعارًا مباشرة من المصنع وإنتاج OEM وجودة ثابتة للدفعة. إذا قمت أيضًا بمصدر أسطوانات الذراع السفلية أو المكونات الهيدروليكية ذات الصلة بمركبات العمل الجوي، فراجع الملف بالكاملالأسطوانات الهيدروليكية لمركبات العمل الجويفئة وذراع الرافعة الجوية لمركبة العمل السفلية، أسطوانة هيدروليكيةصفحة.

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
أسطوانة هيدروليكية للذراع العلوي لمركبات العمل الجوية والمنصات الجوية

النموذج القياسي والأبعاد الفنية

تغطي أسطوانة الذراع العلوية القياسية أدناه تطبيقات مركبات العمل الجوية والمنصات الجوية الشائعة. إذا كانت أجهزتك تستخدم نمط تركيب مختلفًا، فأرسل رقم رسم OEM أو عينة فعلية للهندسة العكسية والإنتاج المخصص.

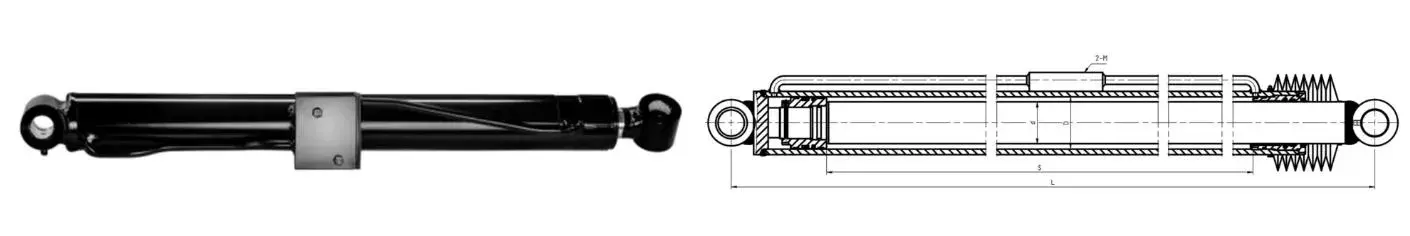

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
مرجع الأبعاد لنموذج أسطوانة الذراع العلوي القياسي GTHZ210C-620500-000
اسم الاسطوانة رقم الرسم قطر التجويف د قطر القضيب د السكتة الدماغية س مسافة التثبيت L ضغط العمل واجهة م وزن
اسطوانة الذراع العلوي GTHZ210C-620500-000 Φ110 ملم Φ75 ملم 815 ملم 1433 ملم 23 ميجا باسكال 2-Φ9 100 كجم

هل تحتاج إلى تجويف أو شوط أو مسافة تثبيت أو موضع منفذ مختلف؟ يمكن لـ Raydafon إنتاج أسطوانة هيدروليكية مخصصة للذراع العلوي مقابل الرسم الخاص بك. للتعرف على أسطوانات الأجهزة المحمولة ذات الصلة، راجعالأسطوانات الهيدروليكية للرافعة المتنقلةفئة.

خصائص الأداء الأساسية

01

قوة خارقة للرفع على ارتفاعات عالية

يصل تصميم المكبس المزدوج الحاصل على براءة اختراع إلى قوة دفع تصل إلى 2000 كيلو نيوتن. يرفع المنصة إلى 50 مترًا مع التحكم في خطأ تحديد الموقع في حدود ±3 سم، مما يدعم التوصيلات والصيانة الدقيقة على ارتفاعات عالية.

02

تصلب للبيئات القاسية

هيكل من سبائك الصلب الخاصة، مُشكل ومعالج بالحرارة ست مرات، صلابة أعلى بنسبة 40% من الفولاذ العادي. يعالج الختم المركب الرباعي الأمطار الغزيرة والغبار والرياح القوية ورذاذ الملح الساحلي.

03

موثوقية التحقق الميداني

التشغيل المستمر لمدة 3 سنوات في بيئة رش الملح الساحلية دون تسرب. خلال موسم الأعاصير، استخدمت إحدى الشركات البلدية هذه الأسطوانة طوال العمليات وحافظت على تشغيل مستقر.

04

خفيفة الوزن ومرنة

تم تقليل الحجم بنسبة 25% والوزن بنسبة 18% مقارنة بالمنتجات المماثلة. يناسب أنواع مختلفة من مركبات العمل الجوي ويقلل الحمل على هيكل ذراع الرافعة.

05

واجهة التثبيت السريع

تصميم واجهة التثبيت السريع يقلل وقت التثبيت بمقدار النصف. يمكن للفنيين العاديين إكمال عملية الاستبدال خلال نصف ساعة تقريبًا باتباع التعليمات.

06

تخصيص صانعي القطع الأصلية

التجويف المخصص، والقضيب، والسكتة الدماغية، ومسافة التثبيت، وموضع ميناء الزيت، وتغليف الملصقات الخاصة، وإنتاج الطلبات بالجملة لأنواع مختلفة من مركبات العمل الجوي.

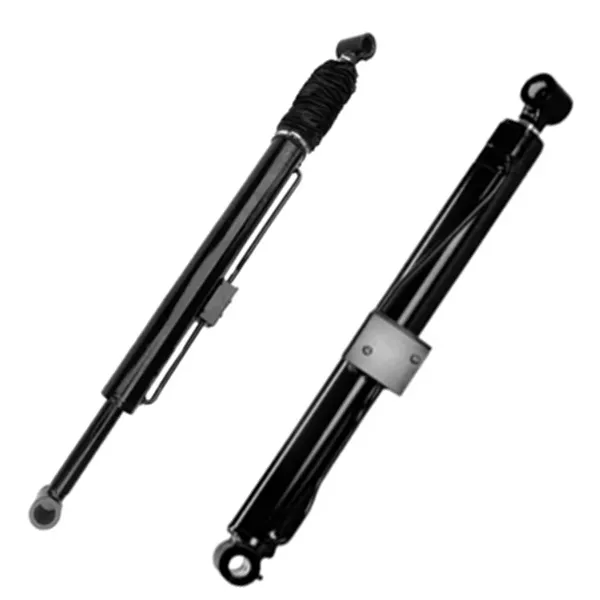

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
ختم اسطوانة الذراع العلوي والهيكل المعياري

تطبيقات في إصلاح الطاقة والبناء البلدي والأعمال على ارتفاعات عالية

نظام الطاقة صيانة أبراج الجهد العالي ومحطات التحويل

تنتج الأسطوانة قوة دفع تبلغ 1800 كيلو نيوتن لرفع منصة العمل إلى 30 مترًا، مع وجود خطأ في تحديد الموضع ضمن ±2 سم. حتى في ظروف العاصفة من المستوى 5، يقوم نظام التثبيت المدمج بضبط الدفع في الوقت الفعلي للحفاظ على استقرار المنصة للاتصال بالخط واستبدال المعدات.

البلدية تركيب إنارة الشوارع واللوحات الإعلانية

يتناسب التصميم المعياري مع أنواع مركبات العمل المختلفة، ويمكن تعديل موضع منفذ الزيت بمرونة. في أحد مشاريع إعادة بناء الطرق، أكملت مركبة عمل واحدة استبدال 20 مصباحًا من مصابيح الشوارع في يوم واحد، مع زيادة في الكفاءة بنسبة 40% مقارنة بالطرق السابقة.

مبنى صيانة الواجهات والمباني الشاهقة

يدعم الدفع المستقر وتحديد المواقع الدقيق تنظيف النوافذ وإصلاح الواجهة وتركيب اللافتات على ارتفاع. الختم الرباعي يقاوم المطر والغبار والرياح أثناء العمل في الهواء الطلق.

تصنيع المعدات الأصلية وما بعد البيع سوق تصنيع المعدات الأصلية وإصلاح مركبات العمل الجوي

يمكن لمصنعي المنصات الجوية وورش الإصلاح وموردي خدمات ما بعد البيع طلب نماذج قياسية أو أسطوانات مخصصة للذراع العلوي مع عبوات ذات علامة خاصة. إذا كنت تتعامل أيضًا مع الأنظمة الهيدروليكية للرافعة الشوكية، فراجعرافعة شوكية اسطوانة هيدروليكيةيتراوح.

أدلة الجودة والاختبار ودعم التصدير

سجلات المواد والمعالجة الحرارية

هيكل من سبائك الصلب الخاصة، تزوير ومعالجة حرارية ست مرات، صلابة أعلى بنسبة 40% من الفولاذ العادي. يمكن توفير سجلات المواد مع الشحنات السائبة.

اختبار الضغط والدفع

يتم فحص كل أسطوانة للتأكد من عدم التسرب ونعومة السكتة الدماغية وتركيب المنفذ قبل التعبئة. يتم التحقق من أداء الدفع مقابل الضغط المقدر.

فحص الأبعاد

يتم تسجيل التجويف والقضيب والشوط ومسافة التثبيت وأبعاد المنفذ مقابل الرسم المطلوب أو عينة العميل.

تعبئة الصادرات

يتم تعبئة الأسطوانات بزيت مضاد للصدأ وأغطية نهاية واقية. يمكن وضع الطلبات السائبة على منصات نقالة وربطها للشحن البحري أو الشحن الجوي أو التسليم السريع.

عملية طلب OEM مخصصة

الخطوة 01 إرسال تفاصيل الطلب

توفير نوع المعدات ورقم الرسم والتجويف والقضيب والسكتة الدماغية ومسافة التثبيت وحجم المنفذ والكمية ومنفذ الوجهة.

الخطوة 02 مراجعة النموذج

يتحقق Raydafon مما إذا كان الطراز GTHZ210C-620500-000 أو أسطوانة الذراع العلوية المخصصة تناسب معداتك.

الخطوة 03 الموافقة على العينة والرسم

بالنسبة لمشاريع تصنيع المعدات الأصلية، تقوم Raydafon بإجراء هندسة عكسية للعينة وتؤكد الأبعاد قبل الإنتاج بالجملة.

الخطوة 04 الإنتاج والاقتباس

بعد الموافقة على الرسم، تقدم Raydafon عرض أسعار FOB Ningbo وجدول الإنتاج وتفاصيل التعبئة.

الأسئلة المتداولة

ما هي الأسطوانة الهيدروليكية للذراع العلوي لمركبة العمل الجوي؟

إن الأسطوانة الهيدروليكية للذراع العلوي لمركبة العمل الجوي هي عبارة عن مشغل هيدروليكي يقوم بتشغيل الذراع العلوي لمركبة العمل الجوية أو المنصة الجوية. إنه يرفع منصة العمل ويضعها في موضعها حتى يتمكن العمال من القيام بأمان بإصلاح الطاقة، والبناء البلدي، وتركيب اللوحات الإعلانية وغيرها من المهام على ارتفاعات عالية. إنه أحد المكونات الهيدروليكية الأساسية لنظام رفع ذراع الرافعة.

ما هو النموذج القياسي الذي تنتجه شركة Raydafon؟

تنتج Raydafon الطراز القياسي GTHZ210C-620500-000 بتجويف Φ110 مم، وقضيب Φ75 مم، وشوط 815 مم، ومسافة تركيب 1433 مم، وضغط تشغيل 23 ميجا باسكال، ومنفذ 2-Φ9 ووزن 100 كجم. يتوفر التجويف والقضيب والشوط ومسافة التثبيت وموضع المنفذ المخصص وفقًا لرسومات OEM أو العينات المادية.

ما مقدار الدفع الذي يمكن أن تولده أسطوانة الذراع العلوية هذه؟

يصل تصميم المكبس المزدوج الحائز على براءة اختراع إلى قوة دفع تصل إلى 2000 كيلو نيوتن كحد أقصى ويمكنه رفع منصة العمل بثبات إلى 50 مترًا. في صيانة نظام الطاقة، تنتج الأسطوانة قوة دفع تبلغ 1800 كيلو نيوتن لرفع المنصة إلى 30 مترًا، مع التحكم في خطأ تحديد الموقع في حدود ±2 سم، وتحافظ على الاستقرار في ظروف العاصفة من المستوى 5.

ما هي المواد ونظام الختم المستخدم؟

جسم الأسطوانة مصنوع من سبائك فولاذية خاصة، مطروقة ومعالج بالحرارة ست مرات، مع صلابة أعلى بنسبة 40% من الفولاذ العادي. هيكل مانع للتسرب مركب رباعي يقاوم الأمطار الغزيرة والغبار والرياح القوية ورذاذ الملح الساحلي. تم استخدام الأسطوانة بشكل مستمر لمدة 3 سنوات في بيئات رش الملح الساحلية دون تسرب.

هل يمكن لـ Raydafon إنتاج أسطوانات ذراع علوية مخصصة من OEM؟

نعم. تدعم Raydafon إنتاج OEM من رسومات العملاء أو العينات المادية. التجويف المخصص، والقضيب، والسكتة الدماغية، ومسافة التثبيت، وموضع ميناء الزيت، وتغليف الملصقات الخاصة، وإنتاج الطلبات بالجملة متاحة لأنواع مختلفة من مركبات العمل الجوي.

ما هي المعلومات المطلوبة لاقتباس؟

أرسل رقم الرسم أو تفاصيل العينة الموجودة، وقطر التجويف، وقطر القضيب، والسكتة الدماغية، ومسافة التثبيت، وضغط العمل، وحجم المنفذ، وكمية الطلب، ومنفذ الوجهة. سوف تقوم Raydafon بالرد بعرض أسعار FOB Ningbo والمهلة الزمنية.

كيف أطلب عينة أو طلب بالجملة؟

استخدم نموذج الاستفسار الموجود على هذه الصفحة أو اتصل بـ Raydafon عبر الهاتف أو البريد الإلكتروني أو WhatsApp. تضمين النموذج المطلوب ورقم الرسم والكمية والتطبيق. سيقوم فريق المبيعات بتأكيد توفر العينة وجدول الإنتاج بالجملة وتفاصيل التعبئة.

هل أنت جاهز للحصول على الأسطوانات الهيدروليكية ذات الذراع العلوي لمركبة العمل الجوي؟

أرسل رقم الرسم الخاص بك، ومتطلبات التجويف/القضيب/السكتة الدماغية، وضغط العمل، وحجم المنفذ، وكمية الطلب، ومنفذ الوجهة. ستؤكد Raydafon النموذج القياسي أو تصمم أسطوانة هيدروليكية مخصصة للذراع العلوي، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
