ما هي تصنيفات الأسطوانات الهيدروليكية؟

الأسطوانات الهيدروليكية، نظرًا لأن المكونات الأساسية في الأنظمة الهيدروليكية ، تكون مسؤولة بشكل أساسي عن تحويل الطاقة الهيدروليكية بكفاءة إلى طاقة ميكانيكية ، وتحقيق حركة ترددية خطية أو حركة تأرجح. بنيةه مبسطة ، والأداء مستقر ، ويمكن أن يحقق حركة سلسة دون الحاجة إلى جهاز تباطؤ ، ولا يوجد أي خلل في الإرسال ، لذلك يتم استخدامه على نطاق واسع في أنواع مختلفة من الآلات. استنادًا إلى وظائف مختلفة ، يتم تصنيف الأسطوانات الهيدروليكية عادةً إلى الفئات التالية.

التصنيف الرئيسي للأسطوانات الهيدروليكية

أسطوانات أحادية المفعول

الأسطوانة الهيدروليكية المفردة هي جهاز هيدروليكي يمكنه فقط توليد قوة دفع في اتجاه واحد من خلال دفع الزيت الهيدروليكي أحادي الجانب ، ويجب إكمال إعادة ضبطه عن طريق الينابيع أو الوزن الذاتي أو الأحمال الخارجية. يتكون الجهاز من برميل أسطوانة ورأس أسطوانة ومكبس وقضيب مكبس وجهاز ختم. يعمل الزيت الهيدروليكي فقط على جانب واحد من المنطقة الفعالة للمكبس ، بينما تتلامس الطرف الآخر مع الهواء.

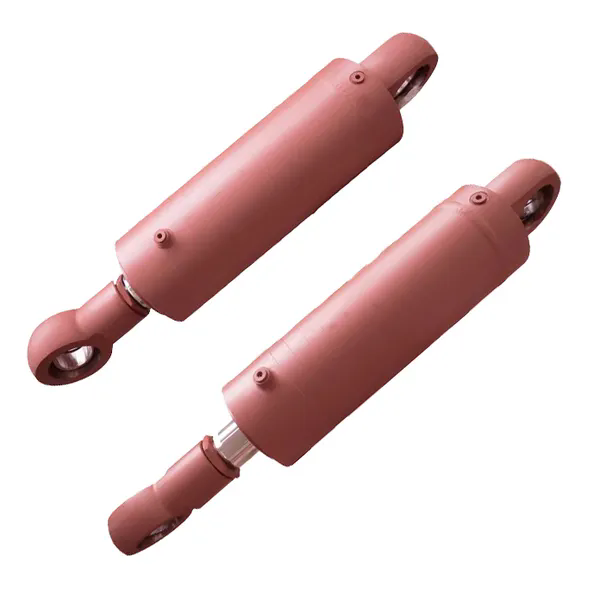

نماذج Raydafon:اسطوانة هيدروليكية شاحنة القمامة ، اسطوانة الرفع الهيدروليكي

أسطوانات مزدوجة المفعول

تشير الأسطوانة الهيدروليكية المزدوجة إلى أسطوانة هيدروليكية يمكنها إدخال زيت الضغط من كلا جانبي المكبس. غالبًا ما يتم استخدامه كمكون قيادة للرافعات. إن مشغل الأسطوانة الهيدروليكية المزدوجة هو جهاز الإخراج الرئيسي لنظام الحركة الهيدروليكية. على الرغم من أنه يختلف في الحجم والنوع والبنية التصميم ، إلا أن هذا الجزء هو الأكثر رصد. تقوم هذه المشغلات بتحويل الضغط السائل إلى حركة أو قوة سريعة يمكن التحكم فيها لدفع الحمل.

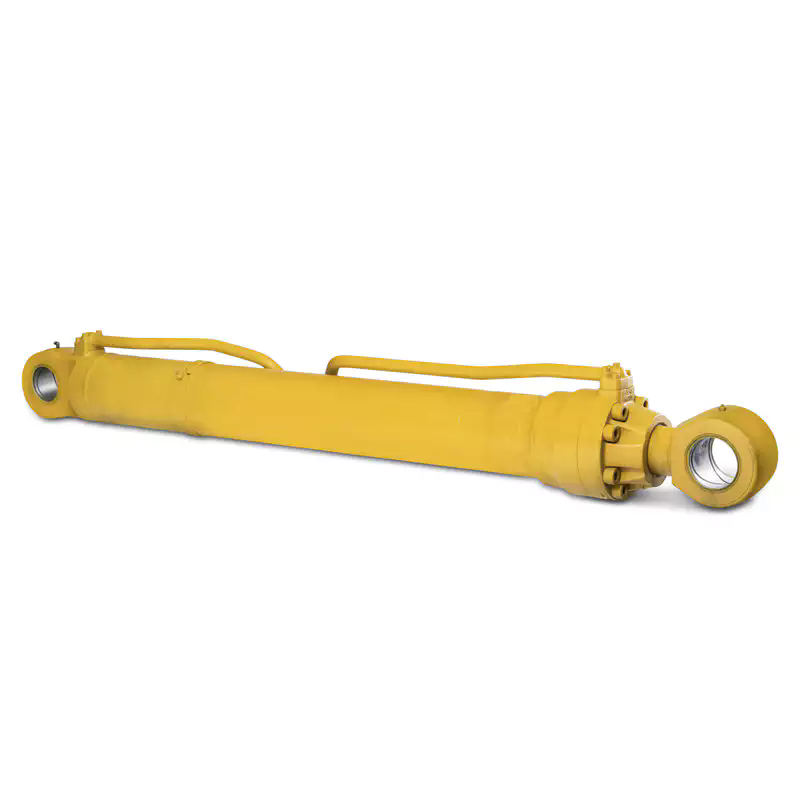

نماذج Raydafon:أسطوانة هيدروليكية حفارة ، اسطوانة هيدروليكية شوكية

أسطوانات التلسكوبية

تتكون أسطوانة هيدروليكية تلسكوبية ، والمعروفة أيضًا باسم أسطوانة هيدروليكية متعددة المراحل ، من مكابس أو أكثر. تسلسل تمديده من كبير إلى صغير ، وعند سحبه ، يكون من صغير إلى كبير. يمكن أن تحقق هذه الأسطوانة الهيدروليكية ضربة أطول وطول أقصر عند سحبها ، مع بنية مضغوطة.

نماذج Raydafon:

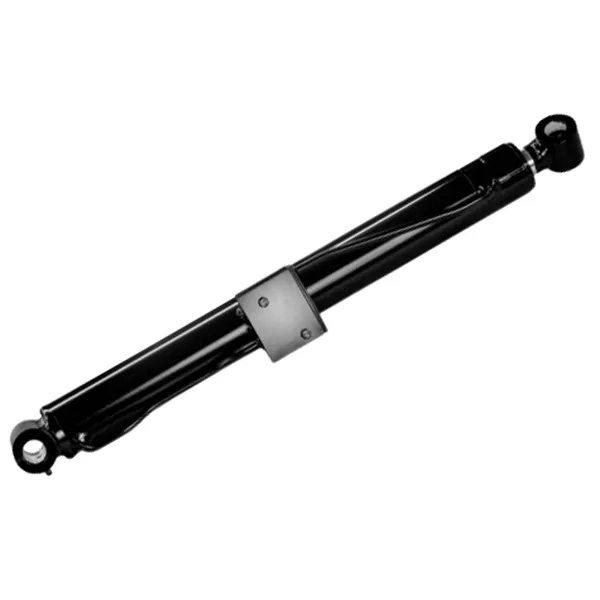

أسطوانات هيدروليكية مركبة العمل الجوي

معلمات المنتج منرايدون'sاسطوانة هيدروليكية

علم المواد:

برميل: أنابيب فولاذية سلسة

قضبان: 4340 سبيكة فولاذ + 0.05 مم طلاء الكروم

يتصاعد: مزور SAE 1045 الصلب الكربوني

جدول المعلمات الفنية:
