أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة
  • أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرةأسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة
  • أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرةأسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة

أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة

تقوم Raydafon بتصنيع أسطوانات ذراع الرافعة الهيدروليكية للحفارات الصغيرة في مصنعها الخاص في نينغبو، الصين. تتراوح أقطار التجويف القياسية من 50 مم إلى 125 مم وأقطار القضيب من 25 مم إلى 75 مم، وشوط يصل إلى 1000 مم، والحد الأقصى للدفع 361 كيلو نيوتن عند 29.4 ميجا باسكال، ونطاق درجة حرارة العمل من -20 درجة مئوية إلى +70 درجة مئوية. تم تشكيل البرميل من سبائك الفولاذ عالية القوة، كما أن التجويف أرضي بدقة، مما يقلل الاحتكاك الداخلي ويوفر تحكمًا دقيقًا في ذراع الرافعة عند السرعة المنخفضة. هيكل الختم المزدوج المدمج مع المطاط المستورد المقاوم للتآكل والممسحة الخارجية يحمي شفة الغلق من الغبار والرطوبة، مما يزيد من عمر الخدمة بأكثر من 40%. تم معالجة الجزء الخارجي للقضيب والبرميل بشكل مضاد للتآكل ضد المطر والطين والغسيل. يتم إنتاج التجويف والقضيب والشوط ومراكز التثبيت ومواضع المنافذ وفقًا للرسم من أجل تركيب OEM أو استبداله على ماكينات فئة 1-8 طن. أرسل نموذج الحفار الخاص بك أو الرسم الأصلي للحصول على عرض أسعار خلال 24 ساعة.

أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة — التجويف 50-125 مم، الشوط حتى 1000 مم

أسطوانة ذراع الرافعة هي الكبش الذي يرفع ويخفض ذراع الرافعة للحفارة الصغيرة، وهي الأسطوانة التي تتحمل أكبر قدر من الحمل في الماكينة بأكملها. يقوم Raydafon بتشكيل البرميل من سبائك الفولاذ عالية القوة، ويطحن التجويف لتقليل الاحتكاك الداخلي، ويغلقه بترتيب مزدوج الختم لظروف الموقع المتربة. يتم توفيره كتجهيز OEM أو كأسطوانة بديلة مصنوعة للرسم الأصلي.

  • 50-125 ملمقطر التجويف
  • 25-75 ملمقطر القضيب
  • ≥ 1000 ملمسكتة دماغية
  • 361 كيلو نيوتنأقصى قدر من التوجه
  • -20 إلى +70 درجة مئويةدرجة حرارة العمل
01 / نظرة عامة

أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة - توريد صانعي القطع الأصلية والاستبدال

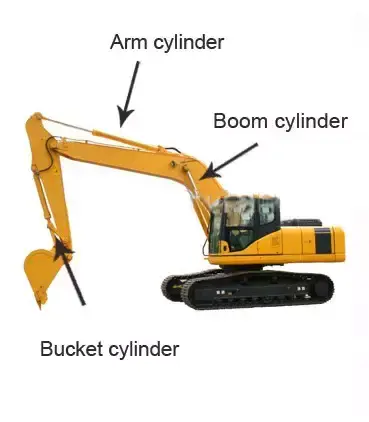

توجد أسطوانة ذراع الرافعة بين إطار الماكينة وذراع الرافعة، وهي المكون الذي يرفع الهيكل العلوي للحفار بالكامل. في الحفار الصغير، يعمل ذراع الرافعة من خلال شوط أقصر من الآلة كاملة الحجم ولكن في دورة عمل عالية، غالبًا ما تكون آلاف الدورات يوميًا في أعمال البلدية والمناظر الطبيعية والمزرعة. هذا المزيج - السكتة الدماغية القصيرة، وعدد الدورات العالي، والبيئة المتربة - هو ما تحتاج المواصفات للإجابة عليه، وليس القوة الخام وحدها.

تنتج Raydafon هذه الأسطوانة في مصنعها الخاص في نينغبو، الصين، لكل من مصنعي الآلات وشركات خدمات ما بعد البيع. تتراوح أقطار التجويف القياسية من 50 مم إلى 125 مم وأقطار القضيب من 25 مم إلى 75 مم، وشوط يصل إلى 1000 مم والحد الأقصى للدفع 361 كيلو نيوتن، مع نطاق درجة حرارة العمل من -20 درجة مئوية إلى +70 درجة مئوية. الأسطوانات ذات الصلة من نفس المصنع تشمل الأوسعاسطوانة هيدروليكية حفارةالنطاق،اسطوانة دلو هيدروليكي للحفارة الصغيرةالذي يعمل معه على نفس الجهاز، واسطوانة هيدروليكيةكتالوج يغطي الآلات المتنقلة الأخرى.

02/ المواصفات

المواصفات الفنية

  • اسم المنتجاسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة
  • قطر التجويف50 ملم – 125 ملم
  • قطر القضيب25 ملم – 75 ملم
  • سكتة دماغية≥ 1000 ملم
  • أقصى قدر من التوجه361 كيلو نيوتن
  • أقصى قدر من الضغط29.4 ميجا باسكال
  • درجة حرارة العمل-20 درجة مئوية إلى +70 درجة مئوية
  • مادة برميلتزوير سبائك الصلب عالية القوة، تتحمل الأرض الدقة
  • ختمهيكل مانع للتسرب مزدوج مع مطاط مستورد مقاوم للتآكل
  • المعالجة السطحيةقضيب معالج مضاد للتآكل وبرميل خارجي
  • تصاعدللرسم الآلي - ترتيب الدبوس أو المشبك أو الحافة
  • التخصيصالتجويف، القضيب، السكتة الدماغية، مراكز التركيب، موضع المنفذ، لون الطلاء

ورقة المواصفات القياسية لأسطوانة ذراع الحفارة الصغيرة.

المعلمة قيمة
قطر التجويف 50 ملم – 125 ملم
قطر القضيب 25 ملم – 75 ملم
سكتة دماغية ≥ 1000 ملم
أقصى قدر من التوجه 361 كيلو نيوتن
ضغط 29.4 ميجا باسكال
درجة حرارة العمل -20 درجة مئوية إلى +70 درجة مئوية

كيف يرتبط الدفع والتجويف:ينطبق الحد الأقصى للدفع البالغ 361 كيلو نيوتن على أكبر تجويف في النطاق عند 29.4 ميجا باسكال. ينتج التجويف الأصغر قوة أقل نسبيًا عند نفس الضغط - التجويف 50 مم عند 29.4 ميجا باسكال يعطي حوالي 57.7 كيلو نيوتن، والتجويف 63 مم حوالي 91.6 كيلو نيوتن، والتجويف 80 مم حوالي 147.8 كيلو نيوتن. قم دائمًا بتحديد التجويف مع ضغط النظام، لأن الدفع الذي تحتاجه جهازك هو الذي يحدد التجويف، وليس العكس.

03/ تفاصيل المنتج

تفاصيل المنتج

الصور الفوتوغرافية والمناظر المرجعية لأسطوانة ذراع الرافعة التي ننتجها للحفارات الصغيرة.

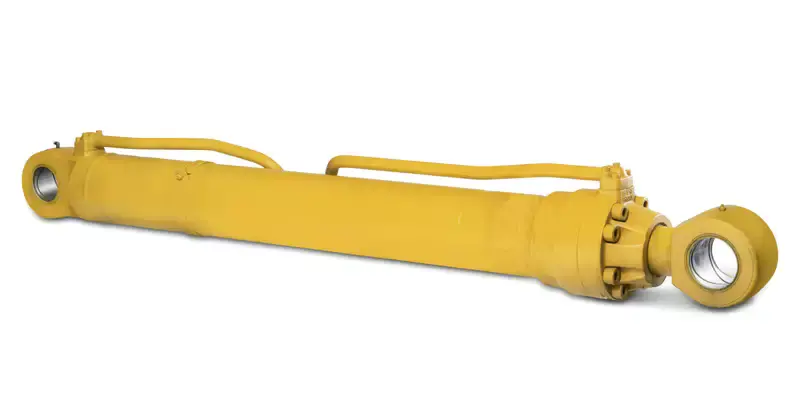

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
أسطوانة ذراع الرافعة الهيدروليكية للحفارة الصغيرة - البرميل والقضيب ونهايات التثبيت.

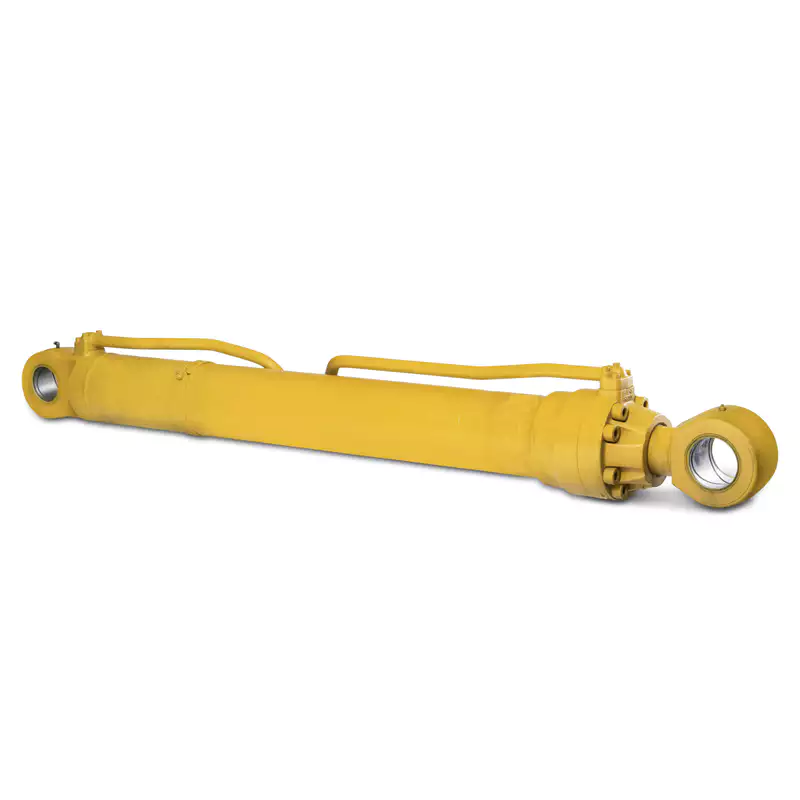

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
أسطوانة فولاذية مصنوعة من خليط معدني مع تجويف أرضي دقيق.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
مرجع الأبعاد والتركيب - تأكد من جهازك قبل الطلب.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
سطح القضيب وترتيب الختم المزدوج.
04/ البناء

ميزات المنتج والبناء

برميل مزورة وتجويف الأرض

تم تصنيع البرميل من مادة سبيكة عالية القوة بدلاً من تصنيعه من مخزون الأنابيب، مما يعطي بنية حبيبية أكثر اتساقًا ومقاومة أفضل للتعب عند الأطراف الملولبة والملحومة. يتم بعد ذلك طحن التجويف بدقة بحيث يعمل ختم المكبس على تشطيب سطحي ثابت؛ هذه النهاية هي ما يبقي معامل الاحتكاك الداخلي منخفضًا - حوالي 30% أقل من التجويف غير الأرضي في اختبار المقارنة الخاص بنا - وهذا هو السبب في أنه لا يزال من الممكن ضبط ذراع الرافعة بدقة عندما تعمل الماكينة في مساحة ضيقة حيث تكون السنتيمترات مهمة.

ختم مزدوج للمواقع المتربة

تستخدم كل أسطوانة هيكل إغلاق مزدوج مدمج مع مطاط مستورد مقاوم للتآكل. يحافظ الختم الداخلي على الضغط الهيدروليكي بينما تحافظ الماسحة الخارجية على الغبار والرطوبة بعيدًا عن شفة الختم، وهو الترتيب الذي يهم العمل في الموقع: الختم الوحيد المسموح له بالتلوث هو ما ينتج البكاء البطيء الذي يتحول في النهاية إلى تسرب. أثناء الخدمة، يعمل هذا البناء على إطالة عمر الأسطوانة بأكثر من 40% مقارنة بترتيب الختم الفردي ويقلل عدد مرات توقف الماكينة عن العمل لإجراء الصيانة.

مصنوعة وفقًا لهندسة جهازك

يتم إنتاج التجويف والقضيب والسكتة الدماغية ومراكز التركيب ومواضع المنافذ حسب الرسم. بالنسبة للأسطوانة البديلة، هذا هو الجزء المهم - يجب أن تتطابق مراكز التثبيت وأقطار المسامير مع ذراع الماكينة وإطارها تمامًا، لذا أرسل الرسم الأصلي أو طراز الماكينة أو الأبعاد المقاسة للأسطوانة الفاشلة وسنقوم بمطابقة الواجهة قبل عرض الأسعار. تتوفر تكوينات مختلفة للضغط والضغط عبر المجموعة لتناسب الواجبات البلدية والمناظر الطبيعية والزراعية.

05 / التوافق

توافق الآلة

يتم توفير أسطوانة ذراع الرافعة هذه للحفارات الصغيرة من فئة 1 إلى 8 طن تقريبًا، حيث تكون أقطار التجويف في النطاق 50-125 مم بشكل قياسي. يتم تركيبه كمعدات أصلية وكبديل للآلات من العلامات التجارية التالية، من بين أشياء أخرى:

  • كوبوتا
  • يانمار
  • تاكيوتشي
  • البوبكات
  • كاتربيلر
  • كوماتسو
  • هيتاشي
  • فولفو
  • جي سي بي
  • دوسان
  • ساني
  • أكس سي أم جي

يرجى الملاحظة:يتم إدراج أسماء العلامات التجارية فقط للإشارة إلى فئات الماكينة التي يتم تركيب هذه الأسطوانة عليها عادةً. Raydafon هي شركة مصنعة مستقلة وليست تابعة لهذه العلامات التجارية أو مرخصة من قبلها أو مورد المعدات الأصلية لها. تأكد دائمًا من رسم التثبيت لطرازك المحدد قبل الطلب.

لست متأكدًا من التجويف والشوط الذي يحتاجه جهازك؟ أرسل نموذج الحفار، وتجويف الأسطوانة الحالية وقطر القضيب، وطولها من دبوس إلى دبوس وضغط النظام، وسنقوم بتأكيد التكوين.

06 / التطبيقات

التطبيقات

يتم شراء الحفارات الصغيرة لأنها تناسب الأماكن التي لا يمكن للآلات ذات الحجم الكامل أن تناسبها، وهذا هو بالضبط المكان الذي يهم فيه التحكم في أسطوانة ذراع الرافعة.

صيانة الطرق البلدية

مد خطوط الأنابيب وإصلاح أغطية غرف التفتيش في الشوارع الضيقة، حيث يجب ضبط ذراع الرافعة في مكانه بدلاً من تأرجحه. يعمل التحكم الدقيق في السرعة المنخفضة على تقليل مخاطر الاصطدام بالخدمات المدفونة أو الأسطح الجاهزة.

استصلاح وزراعة البساتين

إزالة جذوع الأشجار القديمة وإعداد قطع أراضي جديدة، مع رفع الطفرة وخفضها حول الأشجار القائمة. تعمل الحركة الخاضعة للتحكم على تجنب الإضرار بأشجار الفاكهة التي يجب أن تظل في مكانها.

أعمال البناء والهدم

هدم الجدران المنخفضة ورفع مواد البناء الخفيفة، حيث يعمل خرج الطاقة المستقر تحت حمل متغير على إبقاء العملية متوقعة بالنسبة للمشغل وآمنة لأي شخص يعمل في مكان قريب.

الحفاظ على المياه في الأراضي الزراعية

قطع خنادق الصرف إلى عمق وعرض يمكن التحكم فيهما، وهو أمر لا يمكن تكراره إلا إذا ظلت أسطوانة ذراع الرافعة في موضعها تحت الحمل بدلاً من الانجراف عندما يلتقي الدلو بالمقاومة.

تنسيق الحدائق وبناء الحدائق

تسوية التربة وحفر الخنادق وتحريكها في قطع الأراضي السكنية المحصورة، حيث توفر الماكينة صغيرة الحجم ذات التحكم الدقيق في ذراع الرافعة لمسة نهائية أكثر نظافة وترتيبًا يدويًا أقل.

الاستبدال والإصلاح

الاستبدال المباشر لأسطوانة ذراع الرافعة المحززة أو المنحنية أو المتسربة على جهاز موجود، والتي تم إنتاجها وفقًا للرسم الأصلي أو العينة المقاسة بحيث تصطف المسامير والمنافذ.

07/لماذا رايدافون

مزايا المنتج

  • العرض المباشر من المصنعيتم تصنيع الأسطوانة وتصنيعها وتجميعها واختبارها في مصنع Raydafon الخاص، لذلك لا يوجد هامش تجاري بينك وبين الإنتاج، وتظل الرسومات بالإضافة إلى الأختام الاحتياطية متاحة طوال عمر الآلة.
  • انخفاض الاحتكاك الداخلييعمل التجويف الأرضي الدقيق وخلوص ختم المكبس المتطابق على تقليل الاحتكاك الداخلي، وهو ما يظهر كتحكم أكثر سلاسة في السرعة المنخفضة وحرارة أقل متولدة في الزيت الهيدروليكي أثناء التحولات الطويلة.
  • الختم مصمم لظروف الموقعيتم تخصيص الختم المزدوج باستخدام ممسحة خارجية للغبار والرطوبة بدلاً من ورشة العمل النظيفة، وهو ما يزيد من عمر الخدمة بأكثر من 40% ويقلل وقت التوقف عن العمل غير المخطط له.
  • مجموعة من السكتات الدماغية والضغوطيمكن مطابقة تكوين التجويف والقضيب والشوط والضغط مع الماكينة بدلاً من فرض أقرب حجم للكتالوج، وهو ما يهم عند استبدال الأسطوانة في طراز متوقف.
  • المعالجة السطحية المضادة للتآكلتتم معالجة الجزء الخارجي للقضيب والبرميل ضد التآكل، وبالتالي تنجو الأسطوانة من المطر والطين والغسل دون تأليب السطح الذي يدمر موانع التسرب.
  • الاستبدال على أساس الرسمأرسل الرسم الأصلي أو طراز الماكينة أو الأبعاد المقاسة وسيتم إنتاج البديل إلى تلك الواجهة، بحيث تتلاءم المسامير والمنافذ ومراكز التثبيت دون تعديل في الموقع.

يعتمد كل من الدفع وعمر الختم وفاصل الخدمة على التجويف المحدد وضغط النظام ودورة العمل ومدى جودة ترشيح الزيت الهيدروليكي للماكينة. أعطنا نموذج الحفار وضغط العمل، وسوف نتأكد من التجويف والشوط مقابل الحمولة التي ستحملها الأسطوانة بالفعل.

08 / الأسئلة الشائعة للمشتري

الأسئلة الشائعة للمشتري

  • ما التجويف والسكتة الدماغية والضغط الذي تغطيه أسطوانة ذراع الرافعة الصغيرة هذه؟أقطار التجويف من 50 مم إلى 125 مم، وأقطار القضيب من 25 مم إلى 75 مم، والشوط يصل إلى 1000 مم والحد الأقصى للضغط 29.4 ميجا باسكال. الحد الأقصى للدفع هو 361 كيلو نيوتن عند أكبر تجويف. تنتج التجاويف الأصغر حجمًا قوة أقل نسبيًا عند نفس الضغط، لذا يجب اختيار التجويف من قوة الدفع التي تحتاجها آلتك.
  • هل يمكنك عمل بديل لنموذج الحفار الخاص بي؟نعم. أرسل نموذج الآلة، أو الرسم الأصلي، أو التجويف المقاس، وقطر القضيب، والسكتة الدماغية، وطول الدبوس إلى الدبوس وتفاصيل التركيب للأسطوانة الفاشلة. نحن نؤكد الواجهة وننتج الأسطوانة لتتناسب، مما يتجنب مشاكل التركيب التي تأتي من استخدام حجم عام.
  • ما الفرق بين الحد الأقصى للدفع والضغط؟الضغط هو الضغط الهيدروليكي الذي تم تصنيف الأسطوانة عليه، وهو في هذه الحالة 29.4 ميجا باسكال. الدفع هو القوة التي ينتجها الضغط على منطقة المكبس، ولهذا السبب يتغير مع قطر التجويف - 361 كيلو نيوتن عند التجويف 125 مم، ولكن حوالي 57.7 كيلو نيوتن فقط عند التجويف 50 مم عند نفس الضغط.
  • ما هو نطاق درجة الحرارة الذي يمكن أن تعمل فيه الأسطوانة؟نطاق العمل القياسي هو -20 درجة مئوية إلى +70 درجة مئوية. بالنسبة للآلات التي تعمل خارج هذا النطاق، أو التي تعمل بالزيت الهيدروليكي الذي يعمل بشكل أكثر سخونة، أخبرنا بدرجة حرارة الزيت المستمرة وسنقوم بالتأكد من مادة الختم والمواصفات التي تناسبها.
  • كيف تتم حماية الاسطوانة من الغبار والماء؟إنها تستخدم هيكل إغلاق مزدوج مع مطاط مستورد مقاوم للتآكل وممسحة خارجية، وبالتالي فإن شفة الغلق محمية من الغبار والرطوبة. تم تحديد هذا الترتيب لظروف الموقع بدلاً من البيئة النظيفة وهو ما يطيل عمر الخدمة بأكثر من 40%.
  • ما هي المعلومات التي تحتاج إلى عرضها، وهل يمكن توفير الأختام الاحتياطية؟طراز الماكينة، وقطر التجويف والقضيب، والسكتة الدماغية، وضغط العمل، ونوع التركيب والكمية - كلما أرسلت المزيد من هذه العناصر، كلما أسرعنا في تأكيد التصميم. تتوفر مجموعات الختم والمكونات البديلة بشكل منفصل بحيث يمكن إرجاع الماكينة إلى الخدمة بعد فشل الختم دون استبدال الأسطوانة بأكملها. الاقتباس عادة في غضون 24 ساعة.
09 / ذات صلة

المنتجات ذات الصلة ومزيد من القراءة

اطلب عرض أسعار لأسطوانة ذراع الرافعة للحفارة الصغيرة

أرسل نموذج الحفار، وقطر التجويف والقضيب، والسكتة الدماغية، وضغط العمل، ونوع التركيب والكمية - أو الرسم الأصلي. نؤكد التكوين على جهازك ونرد عليك بالسعر والمهلة الزمنية خلال 24 ساعة.

إرسال الاستفسار الآن

* ينطبق الحد الأقصى للدفع البالغ 361 كيلو نيوتن على أكبر تجويف في النطاق عند 29.4 ميجا باسكال. يرجى التأكد من أبعاد التجويف والسكتة الدماغية والتركيب لجهازك قبل الطلب. تُستخدم أسماء العلامات التجارية فقط للإشارة إلى فئات الأجهزة ولا تشير ضمنًا إلى أي انتماء.
