توجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفي
  • توجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفيتوجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفي
  • توجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفيتوجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفي

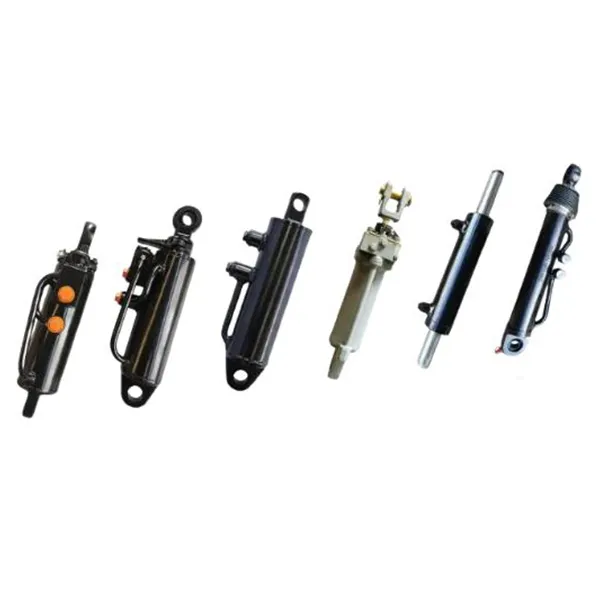

توجيه الجرارات والأسطوانات الهيدروليكية للرفع الخلفي

الأسطوانات الهيدروليكية لتوجيه الجرارات والرفع الخلفي — 7 نماذج قياسية تغطي التجويف 40-80 مم، والقضيب 20-35 مم، والشوط 120-200 مم، ومسافة التثبيت 301-532 مم. تشتمل نماذج الرفع الخلفي على استبدال 800.55A.01 وأزواج يسار/يمين للوصلات ثنائية الأسطوانة؛ تستخدم نماذج توجيه المحور الأمامي شوطًا أقصر لاستجابة أسرع للعجلة. أجسام الأسطوانات عبارة عن سبائك فولاذية سميكة مع قضيب أرضي مقوى وممسحة غبار أمام الختم الرئيسي. أرسل نموذج الأسطوانة القديم الخاص بك أو التجويف والشوط ومسافة التثبيت - نؤكد النموذج المطابق ونعيد عرض أسعار المصنع في غضون 24 ساعة.

استبدال OEM · الهيدروليكية الزراعية

الأسطوانات الهيدروليكية لتوجيه الجرار والرفع الخلفي - 7 موديلات، التجويف 40-80 مم، التركيب 301-532 مم

تتعطل الأسطوانة الهيدروليكية للجرار في الميدان لأحد الأسباب الثلاثة: التجويف صغير جدًا بحيث لا يمكن الرفع الحمل، فإن ختم القضيب لا يمكن أن يتحمل الغبار والملاط، أو أن مسافة التثبيت لا تتطابق مع الوصلة التي تريدها لديك بالفعل. تسرد هذه الصفحة سبعة نماذج قياسية تغطي توجيه المحور الأمامي والرفع الخلفي بثلاث نقاط على منصات الجرارات الشائعة، مع ذكر التجويف والقضيب والشوط ومسافة التركيب لكل منها حتى تتمكن من مطابقة أ الاستبدال قبل الطلب.

7النماذج القياسية
40-80 ملمقطر التجويف
20-35 ملمقطر القضيب
120-200 ملمسكتة دماغية
301-532 ملممسافة التركيب
2أنواع الوظائف
مخصصتتحمل، والسكتة الدماغية، والموانئ

جدول النموذج - التجويف والقضيب والشوط ومسافة التركيب

سبعة نماذج قياسية للرفع الخلفي للجرار وتوجيه المحور الأمامي
نموذج تتحمل (مم) قضيب (مم) السكتة الدماغية (مم) مسافة التركيب (مم) وظيفة
HSG55/32×125-324 55 32 125 324 أسطوانة الرفع الخلفية للجرار (زوج يسار / يمين)
HSG63/32×125-324 63 32 125 324 أسطوانة الرفع الخلفية للجرار (زوج يسار / يمين)
HSG63/35×120-301 63 35 120 301 أسطوانة الرفع الخلفية للجرار (زوج يسار / يمين)
HSG80/32×200-532 80 32 200 532 800.55A.01 أسطوانة الرفع الخلفية
HSG40/20×175-323 40 20 175 323 اسطوانة توجيه المحور الأمامي للجرار
HSG40/25×176-520 40 25 176 520 اسطوانة توجيه المحور الأمامي للجرار
HSG50/30×175-465 50 30 175 465 اسطوانة توجيه المحور الأمامي للجرار

يمكن إنتاج مجموعات أخرى من التجويف والقضيب والسكتة الدماغية ومسافة التركيب للرسم. إذا كان الرابط الخاص بك يستخدم ملف قطر الدبوس أو زاوية المنفذ المختلفة، أرسل الأبعاد وسنؤكد على الأسطوانة المطابقة من قبل الإنتاج.

ملخص المواصفات حسب الوظيفة

ما الذي يتغير بين مجموعات الرفع الخلفي والتوجيه
مجموعة الوظائف نطاق تتحمل نطاق رود نطاق السكتة الدماغية الاستخدام النموذجي
اسطوانات الرفع الخلفية 55 – 80 ملم 32 - 35 ملم 120 – 200 ملم وصلة ثلاثية النقاط، رافعة المعدة الثقيلة، استبدال 800.55A.01
أسطوانات توجيه المحور الأمامي 40 – 50 ملم 20 – 30 ملم 175 – 176 ملم التوجيه الهيدروستاتيكي على المحور الأمامي، والمنعطفات الرأسية الضيقة

تستخدم نماذج الرفع الخلفي تجويفًا أكبر نظرًا لأن حمل الرفع يتم حمله على قضيب الأسطوانة أثناء النقل. تستخدم نماذج التوجيه تجويفًا أصغر وشوطًا أطول لإعطاء تغيير أسرع لزاوية العجلة عند التدفق الأقل.

ما الذي يهم عند استبدال أسطوانة الجرار؟

01

حجم التجويف يحدد قوة الرفع

قوة الرفع هي مساحة التجويف مضروبة في الضغط الهيدروليكي. أسطوانة رفع خلفي بقطر 55 مم و 80 مم أسطوانة التجويف التي تعمل على نفس المكونات الهيدروليكية للجرار لا تنتج نفس قدرة الرفع. إذا كنت كذلك استبدال الأسطوانة البالية وأصبح رفع الأداة بطيئًا، وتحقق من أبعاد التجويف والقضيب على الطاولة قبل افتراض أن المضخة معيبة. الاسطوانات هيدروليكية للجراراتتسرد صفحة الفئة النطاق الأوسع إذا لم يتطابق أي من النماذج السبعة مع الرابط الخاص بك.

02

سطح القضيب وجودة الختم تحدد عمر الخدمة

تعمل أسطوانة الجرار في رش الغبار والملاط والأسمدة. القضيب هو السطح الأول الذي يعاني: بمجرد أن يبدأ التنقر، لا يمكن لختم الشفة أن يصمد ويسيل الزيت عبر الماسحة. تستخدم هذه الاسطوانة مادة صلبة، قضيب أرضي مزود بطبقة متعددة الطبقات مضادة للتآكل، مقترنًا بممسحة غبار أمام الختم الرئيسي يتم إيقاف الجزيئات الكاشطة قبل أن تصل إلى شفة الختم. بالنسبة لجانب التوجيه على وجه التحديد، انظر الاسطوانة هيدروليكية التوجيهصفحة.

03

يجب أن تتطابق مسافة التثبيت مع الوصلة، وليس اسم الطراز

يمكن أن تشترك أسطوانتين في نفس التجويف والشوط ولكنهما تستخدمان مراكز مغلقة مختلفة. إذا كانت مسافة التركيب غير صحيح، فلن تصل الوصلة إلى الرفع الكامل أو ستصل إلى القاع قبل رفع الأداة. الطاولة تنص أعلاه على مسافة التركيب لكل نموذج لأن هذا هو البعد الذي يحدد ما إذا كان سيتم تثبيته أم لا مسامير اسطوانة على. لرفع الرسوم إلى ما هو أبعد من الرابط ثلاثي النقاط، فإناسطوانة الرفع الهيدروليكيةالنطاق يغطي ضربات أطول وحمولة أعلى.

04

موضع المنفذ وحجم الدبوس هما نقاط التخصيص

عندما يصبح الجرار قديمًا أو مستوردًا، قد لا تكون الأسطوانة الأصلية متوفرة. زاوية المنفذ، المنفذ يمكن تعديل الخيط وقطر الدبوس وعرض العين لتتناسب مع الوصلة الموجودة، بحيث تناسب الأسطوانة دون تعديل الجرار. أرسل صورة أو رسمًا تخطيطيًا للأسطوانة القديمة مع تحديد أبعادها ونحن سيؤكد ما إذا كان النموذج القياسي يعمل أم أن هناك حاجة إلى نموذج معدل. تصفح كاملااسطوانة هيدروليكيةكتالوج ل وغيرها من التطبيقات المتنقلة والزراعية.

حيث يتم استخدام هذه الاسطوانات

رفع خلفي بثلاث نقاط

يتم حمل المحاريث والمشطات والبذارات والمكبس على الوصلة الخلفية. يتم توفير الأسطوانات اليسرى واليمنى كزوج حيث يستخدم الجرار أسطوانات رفع مزدوجة.

توجيه المحور الأمامي

التوجيه الهيدروستاتيكي في الجرارات التي تستخدم أسطوانة مزدوجة الفعل عبر المحور الأمامي. ضربة أقصر، واستجابة أسرع، ونصف قطر دوران أكثر إحكامًا عند الرأس.

استبدال صانعي القطع الأصلية

الاستبدال المباشر لـ 800.55A.01 وأرقام أجزاء سلسلة HSG الشائعة. يتم فحص مسافة التركيب وموضع المنفذ مقارنةً بالأصل قبل الإرسال.

مباني زراعية مخصصة

الحصادات والرشاشات والرافعات المتخصصة التي تحتاج إلى تجويف أو شوط أو طرف قضيب غير قياسي. تم إنتاجه للرسم بنفس معالجة الختم والقضيب.

قم بمطابقة الأسطوانة مع وصلة الجرار الخاصة بك

أرسل رقم الطراز أو التجويف والقضيب والشوط ومسافة التركيب من أسطوانةك القديمة. سوف نقوم بذلك قم بتأكيد النموذج المطابق، وتحقق من أبعاد المنفذ والدبوس، وقم بإرجاع عرض أسعار مباشر من المصنع - عادةً في غضون 24 ساعة. التجويف والسكتة الدماغية المخصصة متاحة عند الطلب.
