الوصول إلى أسطوانة تلسكوبية للمكدس
  • الوصول إلى أسطوانة تلسكوبية للمكدسالوصول إلى أسطوانة تلسكوبية للمكدس
  • الوصول إلى أسطوانة تلسكوبية للمكدسالوصول إلى أسطوانة تلسكوبية للمكدس

الوصول إلى أسطوانة تلسكوبية للمكدس

تقوم شركة Raydafon بتصنيع أسطوانات هيدروليكية تلسكوبية متعددة المراحل لأذرع الرفع، بقطر تجويف قياسي من 200 مم إلى 220 مم، وقطر قضيب من 150 مم إلى 180 مم، وأقصى شوط يصل إلى 8000 مم وأقصى ضغط عمل 30 ميجا باسكال. ينتج تصميم المرحلة المتداخلة شوطًا تلسكوبيًا طويلًا من طول مغلق مدمج، وتوفر المرحلة الأكبر أعلى قوة عند بداية الرفع - مما يطابق ناتج الأسطوانة مع منحنى حمل ذراع الرافعة. يتم توفيره كتجهيز OEM أو كوحدة بديلة مصنوعة للرسم الأصلي، بما في ذلك عدد المراحل وترتيب التركيب ومواضع المنافذ. تم إنتاجه في مصنع Raydafon الخاص في نينغبو، الصين، مع توفر مجموعات الختم والمكونات الاحتياطية بشكل منفصل. أرسل نموذج الماكينة وقطر التجويف والقضيب والسكتة المطلوبة وضغط العمل ونوع التركيب للحصول على عرض أسعار خلال 24 ساعة.

أسطوانة Reach Stacker التلسكوبية — التجويف 200-220 مم، والشوط يصل إلى 8000 مم

أسطوانة هيدروليكية تلسكوبية متعددة المراحل لذراع رافعة الوصول إلى الحاويات. تعمل خمس مراحل تمديد أو أكثر على تحويل الطول المغلق القصير إلى شوط عمل طويل، بحيث يمكن وضع الموزع بدقة على الارتفاع وفي متناول اليد بدون أسطوانة أحادية المرحلة أطول وأثقل. تم تصنيعه بواسطة Raydafon في نينغبو، الصين، وتم توفيره كتجهيز OEM أو كوحدة بديلة للرسم.

  • 200-220 ملمقطر التجويف
  • 150-180 ملمقطر القضيب
  • ≥ 8000 ملمالحد الأقصى للسكتة الدماغية
  • 30 ميجا باسكالالحد الأقصى لضغط العمل
  • تلسكوبيمحرك بوم متعدد المراحل

الشركة المصنعة للأسطوانة التلسكوبية Reach Stacker — التجويف 200-220 مم، والشوط حتى 8000 مم

هذه الأسطوانة هي المحرك الخطي لذراع التكديس: يدخل الضغط الهيدروليكي إلى المرحلة الأكبر أولاً، وتمتد كل مرحلة متتالية بالتسلسل لإعطاء شوط طويل يمكن التحكم فيه من طول مغلق مدمج. هذا الإجراء المتداخل هو ما يسمح برفع ذراع الرافعة وتمديدها وإمساكها أثناء وضع الموزعة فوق الحاوية - وهي العملية التي تحدد عدد الحاويات التي تتحركها المحطة في كل نوبة عمل.

تنتج Raydafon هذه الأسطوانة في مصنعها الخاص في نينغبو، الصين، لتوريد OEM وما بعد البيع. تتراوح أقطار التجويف القياسية من 200 مم إلى 220 مم وأقطار القضبان من 150 مم إلى 180 مم، والحد الأقصى للشوط يصل إلى 8000 مم والحد الأقصى لضغط العمل 30 ميجا باسكال. إذا كان جهازك يستخدم مجموعة مختلفة من المراحل أو ترتيبات التركيب، فأرسل الرسم الأصلي أو طراز الماكينة وسنقوم بمطابقته. الأسطوانات الهيدروليكية ذات الصلة من نفس المصنع تشمل الأوسعاسطوانات هيدروليكية تلسكوبيةالنطاق وأسطوانات هيدروليكية للرافعة المتنقلةعائلة.

المواصفات الفنية

  • اسم المنتجالوصول إلى اسطوانة تلسكوبية للمكدس
  • وظيفةالحركة التلسكوبية الخطية للذراع
  • قطر التجويف200 ملم – 220 ملم
  • قطر القضيب150 ملم – 180 ملم
  • الحد الأقصى للسكتة الدماغية≥ 8000 مم (طول التمديد التلسكوبي)
  • أقصى قدر من الضغطضغط العمل 30 ميجا باسكال
  • طلبالوصول إلى المعبئ
  • تصاعدللرسم الآلي - ترتيب الدبوس أو الشفة أو المشبك
  • التخصيصعدد المراحل، والسكتة الدماغية، والتجويف، والقضيب، والتركيب، وموضع المنفذ

ورقة مواصفات للأسطوانة التلسكوبية ذات المعبئ القياسي.

غرض مواصفة
اسم المنتج الوصول إلى أسطوانة تلسكوبية للمكدس
سمات يحقق الحركة التلسكوبية الخطية لذراع الرافعة
قطر التجويف 200 ملم – 220 ملم
قطر القضيب 150 ملم – 180 ملم؛ الحد الأقصى للسكتة الدماغية ≥ 8000 مم
ضغط الحد الأقصى 30 ميجا باسكال
التطبيقات الوصول إلى المعبئ

يرجى ملاحظة السكتة الدماغية والضغط:الرقم 8000 مم هو الشوط التلسكوبي للأسطوانة، وليس ارتفاع رفع الماكينة - ويعتمد ارتفاع الرفع الإجمالي على هندسة ذراع الرافعة الخاصة بمكدس الوصول المحدد لديك. الرقم 30 ميجا باسكال هو الحد الأقصى لضغط العمل للأسطوانة. قم بتأكيد الضغط المقدر للنظام الهيدروليكي الخاص بجهازك بحيث يتم تحديد الأسطوانة مقابل الضغط الذي ستراه فعليًا أثناء الخدمة.

كيف تعمل الأسطوانة التلسكوبية على مكدس الوصول

تختلف الأسطوانة التلسكوبية عن الأسطوانة أحادية المرحلة بطريقة مهمة: فبدلاً من مكبس واحد وقضيب واحد، فإنها تستخدم سلسلة من المراحل المتداخلة التي تمتد بالترتيب. تحتوي المرحلة الأكبر على أكبر مساحة فعالة وبالتالي تنتج أعلى قوة، وبالتالي فإن الجزء الأثقل من الرفع - وهو كسر الحمل بعيدًا وتشغيل ذراع الرافعة لأعلى - يتم التعامل معه بواسطة المرحلة بأقصى ميزة ميكانيكية. مع امتداد المراحل، تقل المساحة الفعالة وتنخفض القوة بينما تزداد الحركة، وهو ما يطابق الطريقة التي تتغير بها لحظة تحميل ذراع الرافعة مع ارتفاعها.

هذا الترتيب يحل أيضًا مشكلة التغليف. ستحتاج الأسطوانة ذات المرحلة الواحدة التي يبلغ طول شوطها 8 أمتار إلى طول مغلق يقترب من شوطها، وهو ما لن يتناسب أبدًا مع طول ذراع الرافعة. تعطي المراحل المتداخلة نفس الشوط من جزء صغير من الطول المغلق، ولهذا السبب تستخدم جميع المعبئات والرافعات المتنقلة والمقطورات القلابة أسطوانات تلسكوبية بدلاً من الأسطوانات الطويلة أحادية المرحلة.

هناك تفاصيل تصميمية تحدد مدة الخدمة في هذا التطبيق. الأول هو الختم: كل مرحلة تحمل مجموعة الختم والدليل الخاصة بها، ويجب أن يحافظ التوافق من مرحلة إلى مرحلة على المحاذاة بحيث لا يتم تحميل الأختام بشكل جانبي. والثاني هو حالة السطح: إن القضبان المكشوفة وأسطح المرحلة هي ما تعمل عليه الأختام، لذا فإن الحز من الحبيبات أو المرحلة المنحنية يؤدي مباشرة إلى التسرب. إن الترشيح الصحيح والفحص المنتظم لأختام المساحات مهم بقدر أهمية الأسطوانة نفسها عندما تقوم الآلة بتشغيل نوبات طويلة في المنفذ.

تفاصيل المنتج

صور للأسطوانة التلسكوبية التي ننتجها - ترتيب المسرح، وسطح القضيب، وواجهة التثبيت.

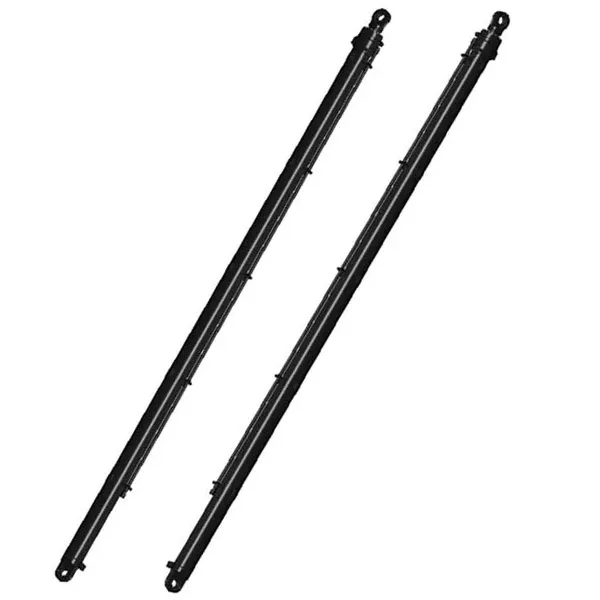

Reach stacker telescopic cylinder showing nested stages and rod surface
الوصول إلى الأسطوانة التلسكوبية للمكدس - المراحل المتداخلة وسطح القضيب وواجهة التثبيت.

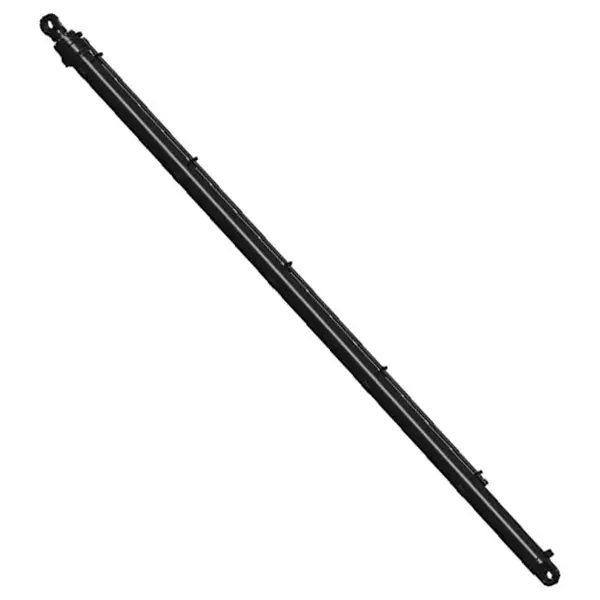

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
أسطوانة هيدروليكية تلسكوبية متعددة المراحل لتطبيقات ذراع المكدس.
Reach stacker telescopic cylinder before packing and shipment
تم فحص الأسطوانة المجمعة وإعدادها للشحن.
Reach stacker telescopic cylinder stage detail and seal arrangement
تفاصيل المرحلة وترتيب الختم للأسطوانة التلسكوبية.

فوائد المنتج

  • وصول طويل من طول مغلق قصيريوفر البناء متعدد المراحل ما يصل إلى 8000 مم من الشوط مع الحفاظ على الأسطوانة المنسحبة مضغوطة على طول ذراع الرافعة، بحيث يمكن للماكينة وضع الموزعة على ارتفاع وعلى مسافة دون حمل أسطوانة أطول وأثقل أحادية المرحلة.
  • القوة حيث يحتاج المصعد إليهاتوفر المرحلة الأكبر أعلى قوة عند بداية الرفع، عندما تكون لحظة التحميل على ذراع الرافعة أكبر، وتوفر المراحل الأصغر السير. وهذا يطابق مخرجات الأسطوانة مع منحنى الحمل الفعلي للآلة.
  • بنيت لواجب الحاويات الثقيلةيتم إنتاج الأسطوانة من الفولاذ الخاص عالي الجودة، وهي مصممة لدورات العمل المستمرة لعمليات الميناء، مع ترتيب الختم المحدد للنوبات الطويلة تحت الحمل بدلاً من الاستخدام المتقطع.
  • العرض المباشر من المصنعيتم تصنيع الأسطوانة وتجميعها في مصنع ريدفون الخاص، لذلك لا يوجد هامش تجاري بينك وبين الإنتاج، وتبقى الرسومات والأختام وقطع الغيار متاحة طوال عمر الآلة.
  • مصنوعة لرسم جهازكيمكن إنتاج التجويف والقضيب والشوط وعدد المراحل وترتيب التركيب ومواضع المنافذ وفقًا للرسم الأصلي، وهو أمر مهم بالنسبة للوحدات البديلة حيث يجب أن تتطابق واجهة التثبيت مع ذراع الرافعة الموجودة.
  • يختصر دورات التحميل والتفريغيسمح الوضع الدقيق والمتكرر للموزع برفع الحاوية من الرصيف أو السطح ووضعها في حركات أقل، مما يقلل الوقت الذي تقضيه كل سفينة على الرصيف ووقت انتظار مركبات الطريق في المحطة.

يعتمد عمر الكلال وعمر الختم والحد الأقصى للقوة على التجويف والضغط ودورة العمل ومدى التحكم في التلوث في الدائرة الهيدروليكية للماكينة. أعطنا نموذج الآلة، وضغط العمل والسكتة الدماغية المطلوبة، وسنقوم بتأكيد تكوين الأسطوانة مقابل الحمل الذي ستراه بالفعل.

التطبيقات

التطبيق الأساسي هو ذراع رافعة مكدس الوصول إلى الحاوية، ولكن يتم استخدام نفس نوع الأسطوانة التلسكوبية حيثما يلزم إنتاج شوط طويل من طول تركيب قصير في آلة متنقلة.

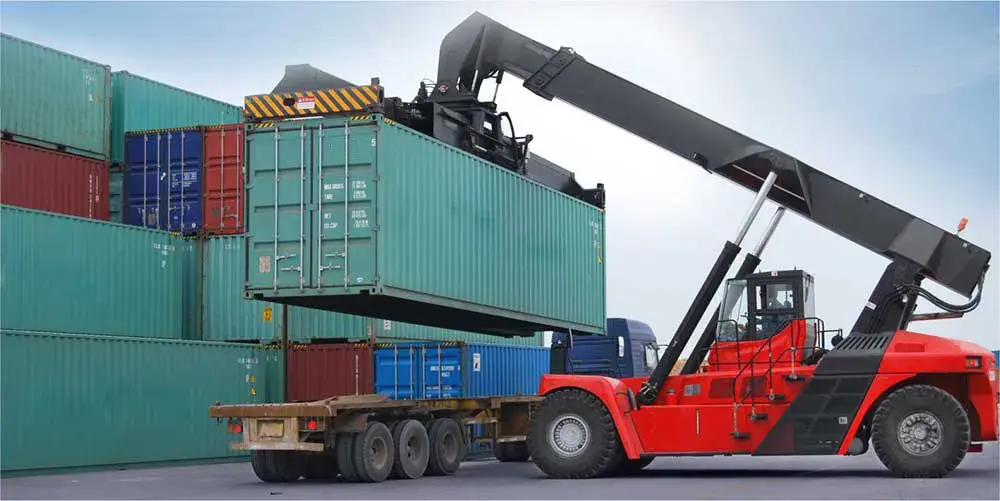

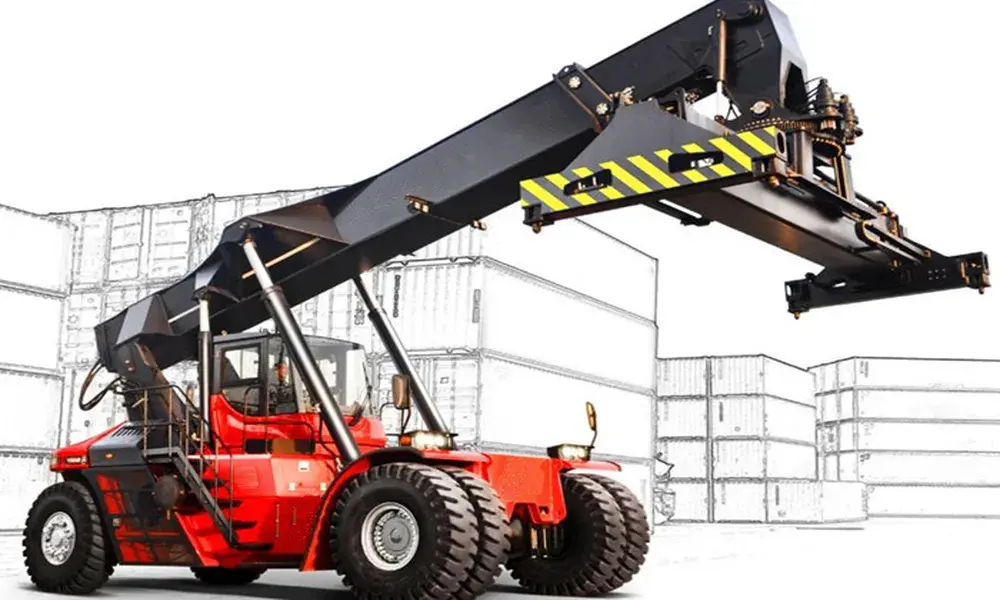

Reach stacker telescopic cylinder installed on a container handling machine boom
قم بالوصول إلى أسطوانة المعبئ التلسكوبية في الخدمة على آلة مناولة الحاويات.

محطة الميناء والحاويات

رفع ذراع الرافعة والامتداد على المعبئات التي تعمل على نقل الحاويات بين الرصيف والفناء ومركبات الطرق في ظل عملية التحول المستمرة.

الساحات اللوجستية والمستودعات

الآلات التي تتعامل مع التراص الكثيف حيث يجب وضع الموزع بدقة على الارتفاع والمسافة دون تغيير موضع الهيكل.

محطات الشحن والنقل

عمليات دوران عالية حيث تتكرر دورات التحميل والتفريغ على مدار اليوم، وتحدد موثوقية الأسطوانة الإنتاجية بشكل مباشر.

الرافعات المتنقلة

تمديد ذراع الرافعة التلسكوبية، حيث ينتج مبدأ المرحلة نفسه مدى وصول طويل من طول مغلق قابل للنقل.

معدات قلابة ومقطورة

أسطوانات رفع متعددة المراحل لأجسام القلب ورفع المنصة، حيث يكون الشوط طويلًا بالنسبة إلى مساحة التركيب المتاحة.

الاستبدال والتحديث

الاستبدال المباشر لأسطوانة ذراع الرافعة البالية أو التالفة في وحدة تجميع موجودة، ويتم إنتاجها وفقًا للرسم الأصلي أو العينة المقاسة.

الأسئلة الشائعة للمشتري

  • ما التجويف والسكتة الدماغية والضغط الذي يصل إليه غطاء الأسطوانة التلسكوبية للمكدس؟تتراوح أقطار التجويف القياسية من 200 مم إلى 220 مم، وأقطار القضيب من 150 مم إلى 180 مم، والحد الأقصى للسكتة الدماغية يصل إلى 8000 مم والحد الأقصى لضغط العمل 30 ميجا باسكال. يعتمد ارتفاع الرفع الإجمالي على هندسة ذراع الرافعة في جهازك، وليس على الشوط وحده، لذا تأكد من كليهما عند التحديد.
  • هل هذه الاسطوانة جزء من OEM أم بديل؟يتم تصنيعه بواسطة Raydafon في مصنعها الخاص ويمكن توفيره كتجهيز OEM لمصنعي الآلات أو كوحدة بديلة للآلات الموجودة في الخدمة بالفعل. للاستبدال، أرسل الرسم الأصلي أو طراز الآلة أو الأبعاد المقاسة للأسطوانة الفاشلة.
  • كيف أعرف أن التركيب سيتوافق مع ذراع الرافعة الخاص بي؟يتم التثبيت حسب الرسم - ترتيب الدبوس أو الشفة أو المفصل، جنبًا إلى جنب مع مواضع المنفذ. أرسل الرسم أو الصورة للأسطوانة الموجودة بأبعادها الرئيسية وسنقوم بتأكيد الواجهة قبل عرض الأسعار.
  • ما هي المعلومات التي تحتاج إلى الاقتباس؟طراز الماكينة، وقطر التجويف والقضيب، والسكتة المطلوبة، وضغط العمل، وعدد المراحل إذا كان تصميمًا متعدد المراحل، ونوع التركيب والكمية. كلما تلقينا المزيد من هذه المعلومات مع الاستفسار، كلما تمكنا من تأكيد التصميم والسعر بشكل أسرع.
  • ما الذي يؤثر على عمر خدمة الاسطوانة التلسكوبية؟تعد نظافة الزيت الهيدروليكي وحالة أختام المساحات ومحاذاة المراحل الفردية من العوامل الرئيسية. يؤدي التلوث أو سطح المرحلة المحززة إلى إتلاف الأختام ويؤدي إلى التسرب، لذا فإن الترشيح والفحص المنتظم مهمان بقدر أهمية مواصفات الأسطوانة نفسها.
  • ما هي المهلة الزمنية وهل يمكن توفير الأختام الاحتياطية؟تعتمد المهلة الزمنية على ما إذا كانت الأسطوانة تتطابق مع رسم موجود أو تحتاج إلى تكوين جديد، ويتم تأكيدها مع عرض الأسعار، عادةً خلال 24 ساعة من تلقي الاستفسار. يمكن توفير مجموعات الختم والمكونات البديلة بشكل منفصل بحيث يمكن إرجاع الماكينة إلى الخدمة بعد فشل الختم.

المنتجات ذات الصلة ومزيد من القراءة

اطلب عرض أسعار للأسطوانة التلسكوبية Reach Stacker

أرسل نموذج الماكينة، وقطر التجويف والقضيب، والسكتة المطلوبة، وضغط العمل، ونوع التركيب والكمية - أو الرسم الأصلي. نؤكد التكوين وفقًا لذراع الرافعة الخاص بك ونرد عليك بالسعر والمهلة الزمنية خلال 24 ساعة.

إرسال الاستفسار الآن

* الشكل 8000 مم هو شوط الأسطوانة، وليس ارتفاع رفع الماكينة. يرجى التأكد من ضغط العمل المقدر للنظام الهيدروليكي الخاص بك وأبعاد التثبيت قبل الطلب.
