ما هو الدور الذي تلعبه الأسطوانات الهيدروليكية في معدات سطح السفينة البحرية؟

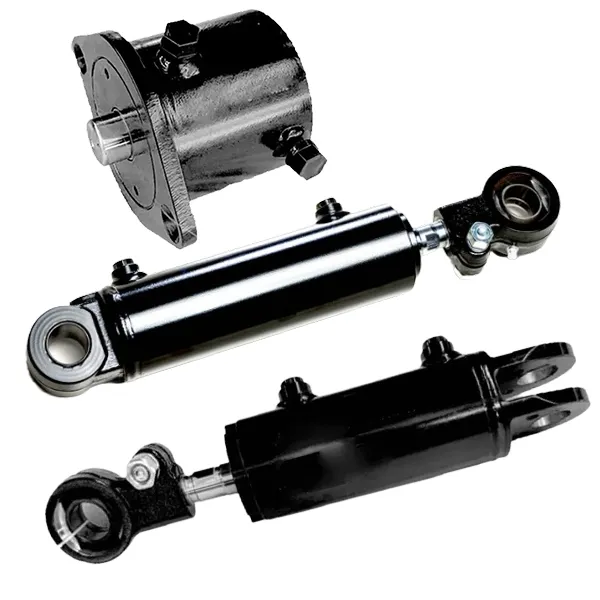

تتطلب عمليات سطح السفينة البحرية موثوقية مطلقة. بدءًا من مناولة البضائع في البحر المفتوح وحتى أنظمة الرفع تحت الحمل الشديد، يجب أن يعمل كل مكون ميكانيكي على متن السفينة دون أي تنازلات.اسطوانة هيدروليكيةتقع التكنولوجيا في قلب هذا الطلب، حيث تعمل كوسيط أساسي لنقل القوة عبر كل فئة من معدات سطح السفينة التي تعمل بالطاقة تقريبًا. لقد أمضت شركة Raydafon Technology Group Co.,Limited سنوات في هندسة هذه المكونات المهمة خصيصًا للبيئة البحرية، حيث يخلق تآكل المياه المالحة والتحميل الديناميكي ودورات العمل المستمرة ظروفًا لا يمكن لأي منتج صناعي قياسي أن يتحملها.

تتناول هذه المقالة بدقة الدور الذي تؤديه الأسطوانة الهيدروليكية عبر مجموعة كاملة من معدات السطح البحري، ولماذا يستمر التشغيل الهيدروليكي في التفوق على التقنيات المنافسة في البحر، وكيف يُترجم نهجنا الهندسي في Raydafon Technology Group Co.,Limited إلى مزايا أداء قابلة للقياس لمشغلي السفن في جميع أنحاء العالم. سواء كنت تحدد معدات لبناء جديد أو تقوم بتقييم خيارات التعديل التحديثي لأسطول قديم، فإن فهم وظيفة الأسطوانة الهيدروليكية في هذا السياق يعد أمرًا أساسيًا لكل قرار تتخذه.

جدول المحتويات

1. ما الذي يجعل الأسطوانات الهيدروليكية وحدة الطاقة الأساسية لمعدات سطح السفينة البحرية؟
2. كيف تعمل الأسطوانات الهيدروليكية عبر أنواع مختلفة من معدات سطح السفينة البحرية؟
3. ما هي المواصفات الفنية التي تحدد الأسطوانة الهيدروليكية البحرية؟
4. لماذا يحدد اختيار المواد عمر الخدمة للأسطوانة الهيدروليكية البحرية؟
5. كيف تضمن عملية هندسة المصنع لدينا أداءً طويل المدى في البحر؟
6. خاتمة
7. التعليمات

ما الذي يجعل الأسطوانات الهيدروليكية وحدة الطاقة الأساسية لمعدات سطح السفينة البحرية؟

تعمل معدات سطح السفينة البحرية في واحدة من أكثر البيئات الميكانيكية التي لا ترحم على هذا الكوكب. تقدم حركة السفينة اهتزازًا متعدد المحاور في كل نقطة تثبيت. يهاجم رذاذ المياه المالحة الأختام والخيوط والأسطح المعدنية المكشوفة على مدار الساعة. وتمتد تقلبات درجات الحرارة بين الطرق الاستوائية والقطب الشمالي لأكثر من 80 درجة مئوية. يجب أن تستجيب آلات سطح السفينة بشكل فوري في اللحظة المحددة التي يأمر فيها المشغل بإجراء ما، دون أي تسامح مع عمليات الإحماء أو هامش للاستجابة البطيئة. على هذه الخلفية، لا تظهر الأسطوانة الهيدروليكية كخيار مفضل فحسب، بل كوحدة الطاقة العملية الوحيدة لتطبيقات سطح السفينة البحرية شديدة التحمل.

الميزة الأساسية للتشغيل الهيدروليكي على البدائل الكهربائية أو الهوائية هي كثافة القوة. أاسطوانة هيدروليكيةإن إنتاج 200 طن من القوة الخطية يشغل جزءًا صغيرًا من الغلاف الذي يتطلبه مشغل خطي كهربائي مكافئ. على متن السفينة حيث تكون مساحة سطح السفينة سلعة متميزة ويؤثر توزيع الوزن بشكل مباشر على الاستقرار، تعتبر نسبة القوة إلى الوزن المدمجة هذه أمرًا حاسمًا. قامت فرقنا الهندسية في Raydafon Technology Group Co.,Limited بتوثيق عمليات التركيب حيث أدى التحول من أنظمة القيادة الكهربائية إلى تشغيل الأسطوانات الهيدروليكية إلى تقليل أثر المعدات بنسبة 40 بالمائة مع زيادة إنتاج القوة القصوى في نفس الوقت.

إلى جانب القوة الخام، توفر الأنظمة الهيدروليكية شيئًا لا يقل أهمية في العمليات البحرية: إمكانية التحكم تحت الحمل المتغير. يتغير حمل الرياح على ذراع الرافعة ثانية تلو الأخرى. تختلف المقاومة الموجودة على ونش الإرساء باختلاف انحراف السفينة والمد والجزر وزاوية الخط. تقبل الأسطوانة الهيدروليكية متطلبات الحمل المتغيرة هذه من خلال خصائص الانضغاط للسائل الهيدروليكي ودقة صمامات التحكم التناسبية، مما يحافظ على حركة سلسة ويمكن التنبؤ بها طوال دورة التشغيل. وعلى النقيض من ذلك، تكافح المحركات الكهربائية للحفاظ على عزم دوران ثابت عند السرعات المنخفضة تحت الأحمال المتقلبة دون وجود أنظمة قيادة متغيرة التردد معقدة ومكلفة.

تشمل الأسباب الرئيسية التي تجعل الأسطوانة الهيدروليكية تهيمن على معدات السطح البحري ما يلي:

• نسبة قوة إلى حجم استثنائية تتيح التثبيت في مساحات سطح السفينة المقيدة
• القدرة الكامنة على حمل الحمولة دون استهلاك مستمر للطاقة
• تحمل طبيعي لأحمال الصدمات من خلال توسيد السوائل
• يتوافق الإخراج الخطي بشكل مباشر مع رفع ذراع الرافعة، وفتحة الفتحة، وهندسة تشغيل المنحدر
• التوافق الراسخ مع معايير وحدة الطاقة الهيدروليكية البحرية ومتطلبات مجتمع التصنيف
• بروتوكولات صيانة بسيطة يمكن تنفيذها بواسطة طاقم هندسي على متن الطائرة بدون أدوات متخصصة
• نطاق واسع لدرجة حرارة التشغيل دون تدهور الأداء

تعترف جمعيات التصنيف، بما في ذلك DNV، وLloyd's Register، وBureau Veritas، وABS، بتشغيل الأسطوانة الهيدروليكية كمعيار لآلات سطح السفينة البحرية على وجه التحديد لأن عقودًا من البيانات التشغيلية تدعم موثوقيتها في الخدمة. في Raydafon Technology Group Co.,Limited، تم تصميم منتجاتنا لتلبية أو تجاوز متطلبات المواد والضغط والاختبار التي تفرضها هذه الهيئات، مما يمنح المهندسين المعماريين البحريين ومشغلي السفن حلاً متوافقًا وموثقًا جيدًا منذ المراحل الأولى لتخطيط المشروع.

كيف تعمل الأسطوانات الهيدروليكية عبر أنواع مختلفة من معدات سطح السفينة البحرية؟

إن نطاق فئات معدات سطح السفينة البحرية التي تعتمد على تشغيل الأسطوانات الهيدروليكية أوسع مما يدركه معظم المشغلين. يوفر مصنعنا الأسطوانات في ما لا يقل عن اثنتي عشرة فئة مختلفة من المعدات، تقدم كل منها متطلبات طول الشوط، ومعدلات الضغط، وتكوينات التركيب، ومتطلبات دورة العمل الخاصة بها. إن فهم كيفية أداء الأسطوانة في كل سياق تطبيق يساعد مهندسي المشتريات على تحديد المنتج الصحيح وتجنب حالات عدم التطابق المكلفة بين قدرة الأسطوانة وطلب التطبيق.

الرافعات البحرية ومعدات الرفع البحرية

تخدم الأسطوانات الهيدروليكية في تطبيقات الرافعات البحرية وظيفة الرفع، حيث تتحكم في زاوية ذراع الرافعة ضد أحمال الجاذبية والديناميكية التي تتغير باستمرار مع حركة السفينة ووزن الحمولة المعلق. ميزة اسطواناتنا لهذا التطبيق:

• بطانة مدمجة في مواضع نهاية السكتة الدماغية لامتصاص الصدمات الديناميكية دون حدوث ضرر هيكلي
• تكوين مزدوج المفعول يسمح بالتحكم الدقيق في زاوية ذراع الرافعة في اتجاهي الرفع والخفض
• خيارات تركيب مرتكز الدوران والمشبك تستوعب الهندسة الدورانية لآليات الرفع
• أطوال الشوط من 800 مم إلى 6000 مم حسب فئة الرافعة
• تم تصنيف ضغوط التشغيل إلى 350 بار لتكوينات الرفع الثقيل البحرية

أنظمة تشغيل غطاء الفتحة

تعتمد سفن الدحرجة وناقلات البضائع السائبة وسفن الحاويات على أنظمة الأسطوانات الهيدروليكية لفتح وإغلاق أغطية الفتحات التي قد يزن كل منها عدة مئات من الأطنان.شركة مجموعة رايدافون للتكنولوجيا المحدودةيقوم مهندسو هذه الأسطوانات بمعالجات ممتدة للحماية من التآكل لأن أسطوانات غطاء الفتحة تتعرض بشكل مباشر للطقس وعمليات الغسيل طوال فترة عمل السفينة. تعد دقة المزامنة عبر أسطوانات متعددة تعمل في وقت واحد على لوحة فتحة واحدة أمرًا بالغ الأهمية لمنع الضغط الهيكلي والربط في الغطاء نفسه.

أنظمة التوجيه وأنظمة الدفة

تقوم الأسطوانات الهيدروليكية بتحويل ضغط الكبش الهيدروليكي إلى حركة ذراع الحارث التي تحدد موضع الدفة. يتطلب هذا التطبيق موثوقية مطلقة نظرًا لأن فشل الدفة في البحر يؤدي إلى عواقب كارثية. يتم تصنيع أسطواناتنا المخصصة لتطبيقات أجهزة التوجيه لتصنيف متطلبات المجتمع فيما يتعلق بالتكرار، وإمكانية تتبع المواد، واختبار الضغط، مع توفر حزم الوثائق لدعم عمليات اعتماد السفن.

مرساة مرساة ومعدات الإرساء

في حين أن المحرك الأساسي في أنظمة الرافعة هو عادةً محرك هيدروليكي، فإن الأسطوانات الهيدروليكية تخدم تشغيل الفرامل، وتعشيق القابض، ووظائف التحكم في الدقرات التي تعتبر بنفس القدر من الأهمية لعمليات التثبيت الآمنة. تم تصميم أسطواناتنا المدمجة لهذه التطبيقات لدورات عمل غير متكررة ولكن عالية الموثوقية حيث يمكن أن تسمح الاستجابة البطيئة أو فشل الختم بحركة المرساة غير المنضبطة.

منحدرات سطح السفينة وأنظمة الوصول إلى المركبات

تستخدم عبّارات Ro-Ro والسفن البحرية أسطوانات هيدروليكية كبيرة التجويف وطويلة الشوط لرفع وخفض منحدرات المركبات التي يجب أن تدعم الأحمال المحورية التي تتجاوز 50 طنًا مع توفير هبوط سلس ومتحكم فيه من أجل سلامة السائق. تشهد هذه الأسطوانات عددًا كبيرًا من الدورات مقارنةً بالتطبيقات البحرية الأخرى، مما يجعل متانة الختم وفعالية مانع التسرب ضد التلوث بالحصى من اعتبارات التصميم ذات الأهمية الخاصة.

ما هي المواصفات الفنية التي تحدد الأسطوانة الهيدروليكية البحرية؟

تُستخدم كلمة "الدرجة البحرية" بشكل متكرر في تسويق المعدات ولكن نادرًا ما يتم تعريفها بدقة. في شركة Raydafon Technology Group Co.,Limited، نقوم بتعريف الدرجة البحرية من خلال مجموعة محددة من المعايير الفنية القابلة للقياس والتي يجب أن تستوفيها أسطواناتنا قبل مغادرة مصنعنا. هذه المعلمات ليست معايير داخلية تعسفية. وهي تتوافق بشكل مباشر مع المتطلبات التي نشرتها جمعيات التصنيف الكبرى والمستمدة من تحليل وضع الفشل الموثق عبر آلاف تركيبات الأسطوانات في الخدمة البحرية.

سوف تفشل الأسطوانة التي تجتاز اختبار التأهيل الصناعي القياسي قبل الأوان في الخدمة البحرية لأسباب يمكن التنبؤ بها: تؤدي الحماية السطحية غير الكافية إلى تأليب التآكل الذي يؤدي إلى إتلاف أختام القضبان في غضون أشهر؛ تعمل الأغطية النهائية المصنوعة من الفولاذ الكربوني القياسية على تطوير تآكل كلفاني في واجهات معدنية مختلفة؛ تفشل مركبات الختم المصممة للتوافق مع الزيوت المعدنية عندما تنتقل السفن إلى مواد تشحيم مقبولة بيئيًا؛ وسمك الطلاء بالكروم المحدد للمعدات الصناعية الأرضية يتم ارتداؤه خلال فترة الخدمة الرئيسية الأولى في ظل ظروف دورة العمل البحرية.

يعالج إطار المواصفات الفنية الخاص بنا كلًا من أوضاع الفشل هذه بشكل منهجي:

مواصفات قضيب الاسطوانة

• المادة الأساسية: سبيكة فولاذية 42CrMo4، مسقية ومخففة بقوة شد لا تقل عن 900 ميجا باسكال
• المعالجة السطحية: طلاء بالكروم الصلب بسمك لا يقل عن 25 ميكرومتر مع ختم مسامي لبيئات المياه المالحة
• خيار السطح البديل: طلاء مركب من النيكل-PTFE غير كهربائي لتطبيقات السوائل الهيدروليكية المتوافقة مع EAL
• التسامح مع استقامة القضيب: الحد الأقصى 0.1 مم لكل 1000 مم من طول القضيب
• صلابة السطح: الحد الأدنى 850 HV بعد الطلاء بالكروم
• خشونة السطح: Ra 0.2 إلى 0.4 ميكرومتر في منطقة ملامسة الختم

مواصفات جسم الأسطوانة وغطاء النهاية

• المادة الأولية: ST52-3 أو ما يعادلها من الفولاذ الهيكلي منخفض السبائك للتطبيقات القياسية
• خيار الهيكل من الفولاذ المقاوم للصدأ: 316L للتركيبات المغمورة بالكامل أو منطقة الرش
• معالجة السطح الخارجي: أساس إيبوكسي مكون من مكونين بالإضافة إلى طبقة علوية من البولي يوريثين، بحد أدنى 250 ميكرومتر DFT
• مشاركة الخيط في جميع المنافذ: الحد الأدنى لقطر الخيط 1.5 مرة لمنع السحب للخارج تحت التحميل الديناميكي
• جودة اللحام: تم فحص اللحامات ذات الاختراق الكامل وفقًا للمعيار EN ISO 5817 المستوى B كحد أدنى

مواصفات نظام الختم

متطلبات الضغط والاختبار

• ضغط العمل: النطاق القياسي الذي يحدده العميل هو 160 بارًا إلى 350 بارًا
• اختبار ضغط إثبات: 1.5 مرة أقصى ضغط عمل، يتم الاحتفاظ به لمدة 30 دقيقة على الأقل لكل أسطوانة
• هامش تصميم ضغط الانفجار: الحد الأدنى 4 مرات من ضغط العمل على جميع المكونات الهيكلية
• اختبار التسرب الداخلي: صفر تسرب قابل للقياس بعد ختم المكبس عند أقصى ضغط عمل
• اختبار التسرب الخارجي: لا يوجد أي تسرب مرئي من سدادة القضيب وجميع توصيلات المنافذ أثناء دورة الشوط الكامل
• دقة السكتة الدماغية: يتم تحقيق السكتة الدماغية ضمن زائد أو ناقص 2 مم من طول السكتة الدماغية المحدد

لماذا يحدد اختيار المواد عمر الخدمة للأسطوانة الهيدروليكية البحرية؟

في البيئة البحرية، يعد اختيار كل مادة في النهاية قرارًا لإدارة التآكل. المحيط لا يصدأ الفولاذ فحسب. إنه يدفع التفاعلات الكهروكيميائية بين المعادن المتباينة، ويسرع انتشار صدع التعب من خلال آليات التآكل الإجهادي، ويتحلل مركبات ختم البوليمر من خلال التعرض للأشعة فوق البنفسجية وهجوم الأوزون، ويقدم أيونات الكلوريد التي تهزم معظم الطلاءات الواقية القياسية خلال جزء صغير من عمر الخدمة المقدر لها. وبالتالي فإن اختيار المواد للأسطوانة الهيدروليكية البحرية لا يعد تمرينًا لتحسين تكلفة الشراء. إنه قرار هندسي له عواقب مباشرة على الموثوقية التشغيلية على مدار عمر خدمة السفينة الذي يبلغ عشرين عامًا.

تقوم شركة Raydafon Technology Group Co.,Limited باختيار المواد من خلال تحليل منهجي لبيئة خدمة كل أسطوانة، مصنفة وفقًا لمناطق التآكل الخاصة بالمنظمة البحرية الدولية (IMO) والمسار التجاري التشغيلي للسفينة. تعمل الأسطوانة المثبتة في مساحة الآلات المحمية على عبارة نهرية في بيئة أكالة مختلفة اختلافًا جذريًا عن تلك المثبتة على سطح مكشوف على سفينة دعم بحرية في بحر الشمال. تراعي عملية المواصفات لدينا هذا الاختلاف في كل مستوى من مستويات فاتورة المواد.

اختيار سبائك الصلب للمكونات الهيكلية

يجب أن يحافظ برميل الأسطوانة والأغطية الطرفية وعروات التثبيت على السلامة الهيكلية في ظل أحمال الانحناء والشد والضغط المجمعة طوال فترة خدمة السفينة. يعكس اختيارنا الافتراضي لـ 42CrMo4 لتطبيقات القضبان وST52-3 لتطبيقات البراميل التوازن بين القوة الميكانيكية وقابلية اللحام وقابلية التصنيع والاستجابة للتآكل التي أثبتت عقود من الخبرة في الخدمة البحرية صحتها. بالنسبة للأسطوانات الموجودة في المناطق الرطبة أو المغمورة بشكل دائم، فإننا نحدد الفولاذ المقاوم للصدأ 316L في جميع الأنحاء، مع قبول تكلفة المواد الأعلى مقابل التخلص من الحماية من التآكل المعتمدة على الطلاء على المكونات الهيكلية.

طلاء الكروم مقابل طلاءات القضبان البديلة

لقد كان الطلاء بالكروم الصلب هو معيار الصناعة البحرية لحماية قضبان الأسطوانة لعقود من الزمن، ويظل توصيتنا الافتراضية لمعظم التطبيقات. ومع ذلك، فإن الضغط التنظيمي المتزايد على عمليات الكروم سداسي التكافؤ يؤدي إلى زيادة الطلب على الطلاءات البديلة. قام مصنعنا بتأهيل بديلين لقضبان الأسطوانات الهيدروليكية البحرية:

• طلاء كربيد التنغستن عالي السرعة بوقود الأكسجين (HVOF): يوفر صلابة فائقة ومقاومة للتآكل مقارنة بالكروم، مع مقاومة ممتازة للتآكل في اختبار رش الملح. يوصى به لتطبيقات الدورة العالية مثل زعانف التثبيت وأسطوانات سطح السفينة حيث يكون تآكل سطح القضيب هو آلية التحلل الأولية.
• مركب النيكل-PTFE غير الكهربائي: يوفر صلابة معتدلة مع مداهنة متأصلة تقلل من احتكاك الختم وتطيل عمر خدمة الختم. يُفضل للتطبيقات التي تستخدم سوائل التشحيم الهيدروليكية المقبولة بيئيًا (EAL)، والتي أصبحت الآن إلزامية في المناطق الحساسة بيئيًا بموجب متطلبات MARPOL Annex I.

توافق مركب الختم في الأنظمة الهيدروليكية البحرية

لقد أصبح التحول من الزيت الهيدروليكي ذو الأساس المعدني إلى سوائل EAL بما في ذلك الاسترات الاصطناعية وجليكولات البولي ألكيلين متقدمًا بشكل جيد في الصناعة البحرية. يمكن أن تنتفخ الأختام المطاطية القياسية المصنوعة من مادة البولي يوريثين والنتريل والمصممة للتوافق مع الزيوت المعدنية، أو تتصلب، أو تفقد قوة الشد عند تعرضها لسوائل EAL القائمة على الإستر، مما يؤدي إلى فشل الختم المبكر. تتوفر أنظمة إغلاق الأسطوانات الهيدروليكية البحرية لدينا في شكلين يعالجان هذا الأمر:

• التكوين القياسي للزيوت المعدنية: موانع التسرب الأولية من مادة البولي يوريثين، وموانع التسرب الثابتة NBR، وحلقات دليل PTFE. فترة الخدمة 8000 ساعة تشغيل أو 36 شهرًا.
• تكوين سائل EAL: موانع التسرب الأولية HNBR، موانع التسرب الثابتة FKM، حلقات دليل PTFE. الفاصل الزمني للخدمة هو 6000 ساعة تشغيل أو 24 شهرًا، مما يعكس البيئة الكيميائية الأكثر عدوانية للسوائل القائمة على الإستر.

مواصفات مواد التثبيت والأجهزة

يعد التآكل الجلفاني في واجهات التثبيت أحد آليات الفشل الأكثر شيوعًا التي يتم التغاضي عنها في تركيبات الأسطوانات الهيدروليكية البحرية. إن برغي الغطاء الفولاذي الكربوني القياسي المطلي بالزنك والمثبت في دعامة تثبيت من الفولاذ المقاوم للصدأ يخلق زوجًا كلفانيًا من شأنه أن يدمر أداة التثبيت خلال موسم أو موسمين في بيئة رش الملح. تتطلب مواصفات الأجهزة الخاصة بنا للأسطوانات البحرية ما يلي:

• مسامير غطاء رأس مقبس من الفولاذ المقاوم للصدأ مقاس A4-80 لجميع أدوات التثبيت الخارجية
• غسالات العزل في جميع الواجهات المعدنية المتباينة
• مثبتات مطلية بالزنك والنيكل كحد أدنى للأجهزة الداخلية غير المبللة
• مركب مضاد للاستيلاء على جميع الواجهات الملولبة لمنع الالتصاق على التوصيلات المقاومة للصدأ

كيف تضمن عملية هندسة المصنع لدينا أداءً طويل المدى في البحر؟

لا يتم تحديد عمر خدمة الأسطوانة الهيدروليكية في البحر فقط من خلال مواصفات التصميم واختيار المواد، ولكن أيضًا من خلال دقة واتساق عملية التصنيع التي تحول تلك المواصفات إلى منتج نهائي. تدير شركة Raydafon Technology Group Co.,Limited منشأة تصنيع مخصصة حيث يتم تنظيم إنتاج الأسطوانات الهيدروليكية البحرية كتدفق عملية متميز، منفصل عن خطوط الأسطوانات الصناعية لدينا، مع أدوات متخصصة، ومعدات فحص، وبروتوكولات توثيق الجودة التي تعكس المتطلبات الفريدة لمراجعة مجتمع التصنيف البحري.

تتمحور عملية هندسة المصنع لدينا حول أربعة تخصصات أساسية تحدد بشكل جماعي جودة وموثوقية كل أسطوانة هيدروليكية نقوم بشحنها إلى العملاء البحريين:

الآلات الدقيقة والتحكم في الأبعاد

يجب أن يحقق التجويف الداخلي لبرميل الأسطوانة الهيدروليكية تشطيبًا سطحيًا وتسامحًا في الأبعاد يسمح لختم المكبس بتوليد ضغط مانع للتسرب فعال دون توليد احتكاك مفرط. بالنسبة للأسطوانات البحرية التي تعمل بسوائل EAL، حيث تكون مواد الختم أقل تشحيمًا متأصلًا من أنظمة الزيوت المعدنية، تصبح جودة تشطيب التجويف أكثر أهمية. يقوم مصنعنا بتصنيع البراميل الأسطوانية على معدات شحذ CNC مخصصة تحقق ما يلي:

• تفاوت قطر التجويف: H8 أو أفضل بشكل قياسي، H7 متاح عند الطلب
• تشطيب سطح التجويف: Ra 0.4 ميكرومتر كحد أقصى في منطقة ملامسة الختم
• استقامة التجويف: الحد الأقصى 0.05 مم على طول التجويف الكامل
• استدارة التجويف: الحد الأقصى للانحراف 0.02 مم عن الدائرة الحقيقية
• زاوية الشحذ المتقاطعة: من 25 إلى 35 درجة من الوضع الأفقي للاحتفاظ الأمثل بطبقة الزيت

جودة اللحام والاختبارات غير المدمرة

إن لحام الغطاء النهائي على الأسطوانات البحرية ذات التجويف الكبير عبارة عن مفاصل هيكلية يجب أن تتحمل ملايين دورات الضغط طوال عمر خدمة السفينة. إن إجراءات اللحام لدينا مؤهلة وفقًا للمعيار EN ISO 15614-1، مع اعتماد عمال اللحام بشكل فردي وفقًا للمعيار EN ISO 9606-1. تخضع جميع اللحامات الهيكلية على الأسطوانات المخصصة لفحص جمعية التصنيف إلى:

• فحص بصري بنسبة 100 بالمائة وفقًا للمعيار EN ISO 5817 المستوى B
• فحص الجسيمات المغناطيسية (MPI) لجميع أصابع اللحام على مكونات الفولاذ الحديدي
• اختبار الموجات فوق الصوتية (UT) لحامات الاختراق الكامل على الأسطوانات التي يزيد قطرها عن 200 مم
• اختبار اختراق الصبغة (PT) على لحامات الفولاذ المقاوم للصدأ حيث لا ينطبق MPI

بيئة التجميع ومراقبة النظافة

يعد تلوث الأسطوانة الهيدروليكية أثناء التجميع سببًا رئيسيًا لفشل الختم المبكر وتلف صمام التحكم أثناء الخدمة. يتم الحفاظ على منطقة تجميع الأسطوانات البحرية الخاصة بنا كبيئة خاضعة للرقابة مع:

• مزود هواء مفلتر بالضغط الإيجابي لاستبعاد الغبار المحيط
• محطات تنظيف مخصصة تقوم بتنظيف جميع الممرات الداخلية بالسائل الهيدروليكي المفلتر قبل تركيب الختم
• يتم الحفاظ على أدوات التجميع في حالة خالية من التلوث ويتم فحصها قبل كل استخدام
• التحقق من نظافة السوائل الهيدروليكية وفقًا للمعيار ISO 4406 Class 16/14/11 قبل إدخالها في الأسطوانات المجمعة
• يتم تركيب قوابس المنفذ مباشرة بعد التجميع ويتم صيانتها حتى التثبيت على السفينة

اختبار قبول المصنع والتوثيق

تخضع كل أسطوانة هيدروليكية بحرية تغادر مصنعنا لاختبار قبول المصنع المنظم (FAT) الذي ينشئ سجل اختبار يمكن تتبعه ومتاحًا لمراجعة مجتمع التصنيف. يتضمن بروتوكول FAT القياسي لشركة Raydafon Technology Group Co.، الأسطوانات البحرية المحدودة ما يلي:

يعمل نظام إدارة الجودة لدينا بموجب شهادة ISO 9001:2015، مع إجراءات خاصة بالبحرية تحكم تتبع المواد، ومعايرة معدات الاختبار، وإدارة عدم المطابقة، ومراقبة المستندات. بالنسبة للعملاء الذين يحتاجون إلى شهادة طرف ثالث، تحتفظ شركة Raydafon Technology Group Co.,Limited بحالة الموافقة النشطة مع جمعيات التصنيف الكبرى، مما يمكننا من تسليم الأسطوانات مع حزمة الوثائق المطلوبة لشهادة السفن دون تأخير من شأنه أن يؤثر على الجداول الزمنية للمشروع.

خاتمة

إن الأسطوانة الهيدروليكية ليست مجرد مكون ضمن معدات سطح السفينة البحرية. إنها التقنية المميزة التي تجعل عمليات سطح السفينة القوية والمضبوطة والموثوقة ممكنة في واحدة من أكثر البيئات تطلبًا في العالم. بدءًا من تشغيل الرافعة وحتى تشغيل الفتحة، ومن جهاز التوجيه إلى أنظمة منحدرات المركبات، تعتمد كل حركة حرجة على السفينة العاملة على أداء الأسطوانة الهيدروليكية تمامًا كما هو محدد، في كل مرة يتم استدعاؤها، طوال العمر التشغيلي الكامل للسفينة.

في شركة Raydafon Technology Group Co.,Limited، يشكل فهمنا لهذه المسؤولية كل قرار نتخذه في تطوير المنتجات، واختيار المواد، وتصميم عملية التصنيع، وضمان الجودة. إن مجموعة منتجاتنا من الأسطوانات الهيدروليكية البحرية ليست منتجًا صناعيًا معدلاً ومُكيفًا للاستخدام على متن السفن. إنه حل هندسي تم تطويره من الألف إلى الياء من أجل البيئة البحرية، مدعومًا بقدرات التصنيع لمصنعنا والمعرفة المتخصصة لفريقنا الهندسي بمتطلبات النظام الهيدروليكي البحري.

بالنسبة لمشغلي السفن والمهندسين المعماريين البحريين ومتكاملي المعدات الذين يحتاجون إلى مورد أسطوانات هيدروليكية يفهم النطاق الكامل لمتطلبات الخدمة البحرية، فإننا ندعوك للتعامل مع Raydafon Technology Group Co.,Limited في المرحلة الأولى من مشروعك. فريقنا الفني متاح لمراجعة متطلبات التطبيق واقتراح المواصفات المحسنة وتطوير حزم الوثائق التي تدعم موافقة مجتمع التصنيف.

اتصل بنا اليوممع حجم التجويف والشوط وضغط التشغيل ونوع السائل ومتطلبات مجتمع التصنيف، وسوف نقوم بالرد بمقترح فني وتجاري مفصل بالكامل في غضون 48 ساعة. يتحدث فريقنا لغتك، ويفهم مواصفاتك، ويقوم بالتسليم في الموعد المحدد. تواصل مع Raydafon Technology Group Co.,Limited الآن وقم بوضع الأسطوانة الهيدروليكية المناسبة في قلب معدات سطح السفينة البحرية الخاصة بك.

التعليمات

س 1: ما هو معدل الضغط الهيدروليكي الذي يجب أن تلبيه الأسطوانة لتطبيقات رفع الرافعات البحرية؟

يتم عادةً تصنيف أسطوانات رفع الرافعة البحرية لضغوط العمل التي تتراوح بين 250 بار و350 بار، مع إجراء اختبار ضغط إثبات عند 1.5 مرة من الحد الأقصى لضغط العمل. يعتمد التصنيف الدقيق على حمل العمل الآمن للرافعة، وهندسة ذراع الرافعة، وعوامل الحمل الديناميكية التي يطبقها مجتمع التصنيف أثناء مراجعة التصميم. يقوم مصنعنا بتصميم أسطوانات رفع الرافعة بهامش أمان لضغط الانفجار يصل إلى أربعة أضعاف ضغط العمل المقدر على الأقل، مع مراعاة أحمال الصدمات الناتجة عن حركة السفينة وتغيرات الحمل المفاجئة أثناء عمليات الرفع. بالنسبة لتطبيقات الرافعات البحرية الخاضعة لمراجعة DNV أو ABS، فإننا نقدم حزم حسابية كاملة توضح الامتثال لمعايير التصميم المعمول بها، عادةً EN 13135 أو قواعد مجتمع التصنيف ذات الصلة لأجهزة الرفع.

س 2: كم مرة يجب استبدال أختام الأسطوانات الهيدروليكية على معدات السطح البحري أثناء الصيانة الروتينية للسفينة؟

تعتمد فترات استبدال الختم للأسطوانات الهيدروليكية البحرية على نوع السائل وعدد دورات التشغيل وبيئة التثبيت. بالنسبة للأسطوانات التي تعمل بالزيت الهيدروليكي المعتمد على المعادن في تطبيقات الدورة المتوسطة مثل أنظمة غطاء الفتحة، فإن الفاصل الزمني الموصى به لفحص الختم هو 8000 ساعة تشغيل أو 36 شهرًا، أيهما يحدث أولاً. بالنسبة للأسطوانات التي تستخدم سوائل تشحيم مقبولة بيئيًا، يتم تقليل الفاصل الزمني إلى 6000 ساعة أو 24 شهرًا بسبب الطبيعة الأكثر عدوانية كيميائيًا للسوائل المعتمدة على الإستر في مركبات المطاط الصناعي. قد تتطلب تطبيقات الدورة العالية، بما في ذلك زعانف التثبيت وأنظمة منحدرات السطح، إجراء فحص على فترات كل 4000 ساعة. في جميع الحالات، يجب أن يؤدي أي دليل مرئي على تمزق ختم القضيب، أو التلوث الخارجي حول ممسحة القضيب، أو التسرب الداخلي القابل للقياس إلى إجراء فحص فوري للختم بغض النظر عن الفاصل الزمني المقرر. يقوم مصنعنا بتزويد مجموعات ختم الأسطوانات البحرية بشهادات المواد الكاملة وتعليمات التثبيت لدعم الصيانة على متن السفينة بواسطة طاقم هندسة السفن.

س 3: ما هو الفرق بين الأسطوانة الهيدروليكية الصناعية القياسية والأسطوانة الهيدروليكية البحرية، ولماذا يهم تطبيقات السفن؟

يعد التمييز بين الأسطوانات الهيدروليكية الصناعية والبحرية أمرًا مهمًا ويؤثر بشكل مباشر على عمر الخدمة في تطبيقات السفن. تم تصميم الأسطوانة الصناعية القياسية للبيئات الداخلية المحمية حيث يتم التحكم في الرطوبة، وتكون درجات الحرارة المحيطة معتدلة، ويكون التعرض للتآكل في حده الأدنى. في الخدمة البحرية، تفشل هذه الافتراضات على الفور. تتراوح سماكة الطلاء بالكروم على قضبان الأسطوانات الصناعية عادة من 8 إلى 15 ميكرومتر، وهي مناسبة لبيئات المصانع ولكنها غير كافية لمقاومة التآكل المتسارع بالكلوريد في بيئة هواء البحر. تبدأ الأغطية النهائية القياسية المصنوعة من الفولاذ الكربوني والتي لا تحتوي على أنظمة طلاء مناسبة في التآكل خلال أشهر من التعرض لرذاذ الملح. تتحلل مركبات الختم الصناعية المصممة للتوافق مع الزيوت المعدنية بسرعة عندما تتحول السفن إلى سوائل EAL التي تفرضها لوائح MARPOL. تعالج الأسطوانة الهيدروليكية من الدرجة البحرية جميع أوضاع الفشل هذه من خلال طلاء كروم أكثر سمكًا يبلغ 25 ميكرومترًا كحد أدنى، وأنظمة طلاء خارجية بسمك غشاء جاف يبلغ 250 ميكرومترًا على الأقل، وخيارات إغلاق متوافقة مع EAL، واختيار المواد الذي يأخذ في الاعتبار التآكل الجلفاني في جميع الواجهات.

س4: هل يمكن اعتماد الأسطوانات الهيدروليكية للتطبيقات البحرية من قبل جمعيات التصنيف، وما هي الوثائق المطلوبة؟

تخضع الأسطوانات الهيدروليكية المستخدمة في تطبيقات معدات سطح السفينة البحرية ذات الأهمية الحيوية للسلامة بشكل روتيني لشهادة جمعية التصنيف، ومصنعنا مجهز بالكامل لدعم هذه العملية. تختلف حزمة الوثائق المطلوبة حسب مجتمع التصنيف وأهمية التطبيق ولكنها تتضمن عادةً شهادات المواد إلى EN 10204 النوع 3.1 أو 3.2 لجميع المكونات المحتوية على الضغط، ومؤهلات إجراءات اللحام، وسجلات تأهيل اللحام، وتقارير الاختبار غير المدمرة التي تغطي أي لحامات هيكلية، وتقارير فحص الأبعاد، وسجلات اختبار قبول المصنع بما في ذلك ضغط إثبات ونتائج اختبار التسرب، وتقارير فحص الطلاء. بالنسبة للتطبيقات ذات الأهمية القصوى بما في ذلك أجهزة التوجيه ومشغلات نظام السلامة، يمكن لمساحي مجتمع التصنيف حضور اختبار قبول المصنع شخصيًا، والتوقيع على سجلات الاختبار كشاهد. يحتفظ مصنعنا بحالة الموافقة النشطة مع DNV وBureau Veritas وLloyd's Register وABS والعديد من جمعيات التصنيف الأخرى، مما يعني أن المساحين على دراية بمنشأتنا ونظام التوثيق، مما يؤدي إلى تبسيط عملية الموافقة لعملائنا. نوصي ببدء تنسيق مجتمع التصنيف في مرحلة أمر الشراء لإتاحة الوقت الكافي لجدولة المساح دون التأثير على التزامات التسليم.

س5: كيف ينبغي حماية الأسطوانات الهيدروليكية البحرية أثناء توقف السفينة على المدى الطويل أو فترات عدم النشاط الممتدة؟

تعد فترات عدم النشاط الممتدة واحدة من أكثر الأسباب التي لا تحظى بالتقدير الكافي لتدهور الأسطوانة الهيدروليكية في الخدمة البحرية. عندما تدخل السفينة في وضع الاستعداد، غالبًا ما تُترك الأنظمة الهيدروليكية ثابتة لمدة أشهر أو سنوات في ظروف يمكن أن تكون أكثر تآكلًا من التشغيل العادي. تتمثل المخاطر الأساسية أثناء عدم النشاط في تآكل سطح القضيب حيث يتم تمديد القضيب إلى ما وراء مانع تسرب الماسحة ويتعرض للغلاف الجوي، وضبط ضغط الختم من البقاء تحت الحمل الثابت، والتلوث الداخلي من التكثيف الذي يدخل الماء إلى السائل الهيدروليكي، وتدهور الطلاء الخارجي بسبب عدم الاهتمام بالصيانة. يتضمن إجراء التركيب الموصى به للأسطوانات الهيدروليكية البحرية سحب جميع القضبان إلى موضع التراجع بالكامل حيثما أمكن لتحقيق أقصى قدر من حماية الختم لسطح الكروم، وتطبيق مركب شحم أو شمع مانع للتآكل على أي سطح قضيب مكشوف لا يمكن سحبه بالكامل، ودورة كل أسطوانة خلال شوطها الكامل كل ثلاثة أشهر على الأقل لمنع مجموعة ضغط الختم وإعادة توزيع طبقة السوائل الواقية عبر أسطح الختم الداخلية، والتحقق من محتوى الماء السائل الهيدروليكي قبل العودة إلى الخدمة والاستبدال في حالة اكتشاف تلوث الماء، وإجراء فحص خارجي كامل و إصلاح أي تلف في الطلاء قبل عودة السفينة إلى الخدمة الفعلية.
