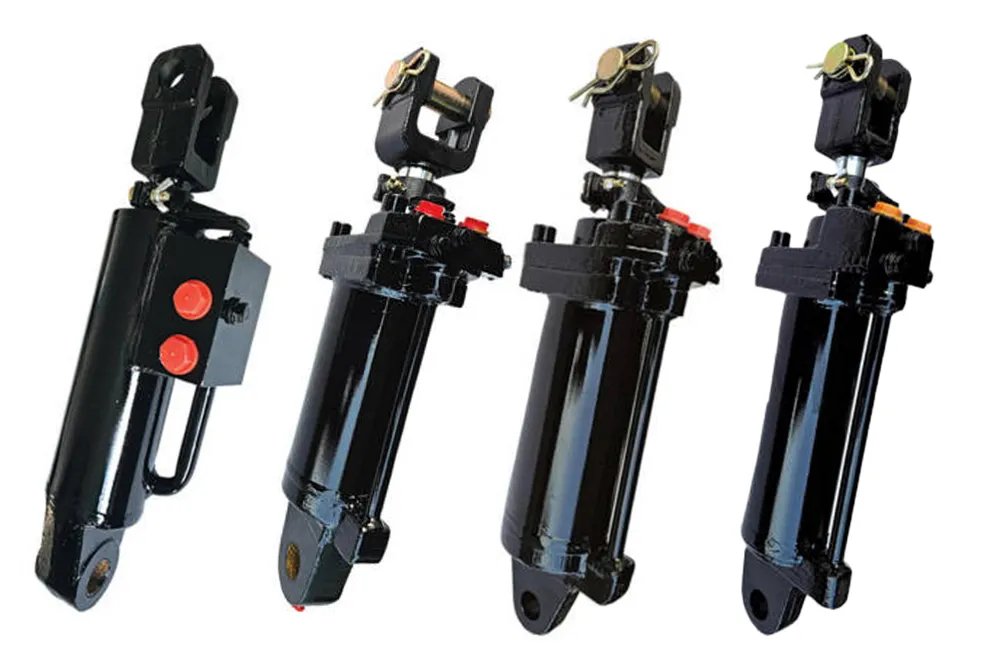

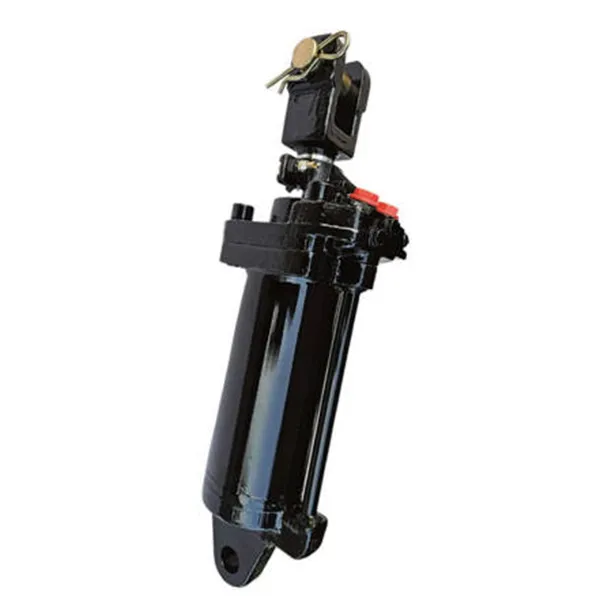

EP-TF1304.55.012 اسطوانة الرفع الهيدروليكي

مواصفات الهندسة الأساسية

مكونات المنتج

يعد تبديل أسطوانة الرفع الهيدروليكي EP-TF1304.55.012 خطوة ذكية ، ولكن للحصول على أقصى استفادة من أسطوانة الرفع الهيدروليكية الوعرة هذه ، ستحتاج إلى إقرانها بالأجزاء الصحيحة. دعونا نتحدث عن ما هو أفضل.

ابدأ بصمامات التحكم الهيدروليكية - تحتاج هذه الأعمال الصغيرة إلى مواكبة متطلبات تدفق الأسطوانة. إذا كان تصنيف GPM/LPM الخاص بـ Valve منخفضًا جدًا ، فسوف يسد النظام ، مما يبطئ حركة أسطوانة الرفع الهيدروليكي الصناعي. لا أحد يريد إعدادًا متأخراً ، لذا فإن مطابقة الصمام مع احتياجات الأسطوانة أمر غير قابل للتفاوض.

ثم هناك المضخة الهيدروليكية. إذا كنت تقوم بالترقية إلى أسطوانة الرفع الهيدرولي أكثر من هذا ، فقد لا تقطع المضخة الحالية. يجب عليك التحقق مما إذا كان بإمكانه دفع ما يكفي من السوائل للحفاظ على أسطوانة تتحرك بالسرعة التي تحتاجها. ستقوم المضخة ذات الحجم الباطني حتى بأصعب أسطوانة الرفع الهيدروليكي الشاق ، لذلك لا تتخطى هذا الفحص.

ودعونا لا نغفل عن الأساسيات: السائل الهيدروليكي العلوي الجرف والمرشحات. فكر فيهم على أنها شريان الحياة لأسطوانة الرفع الهيدروليكية. السائل النظيف يحافظ على الأختام في الشكل ، ويوقف التسريبات وارتداء الأداء الذي يمكن أن يلبس. يعد التزلج على السوائل الرخيصة أو المرشحات القديمة وسيلة سريعة لتقصير عمر أسطوانة الرفع الهيدروليكي الموثوق بها - لذا يتفاخر قليلاً هنا ، الأمر يستحق ذلك.

كيفية حساب سعة رفع الأسطوانة الهيدروليكية

إن معرفة مقدار ما يمكن أن يرفعه الأسطوانة الهيدروليكية ليس مجرد تمرين للرياضيات - إنه مفتاح اختيار الأسطوانة المناسبة لترديك. سواء كنت تستخدم أسطوانة الرفع الهيدروليكية لمصاعد المقص ، أو تحريك المواد مباشرة ، أو رفع السيارات ، فإن الحصول على الحجم بشكل صحيح يبقي الأمور آمنة ، ويعمل بشكل جيد ، ومن تكلف أكثر من الحاجة.

ابدأ بالصيغة الأساسية - لا حاجة إلى التعقيد. تنخفض قوة الرفع إلى أوقات الضغط في منطقة الأسطوانة الفعالة. في المقياس ، هذه القوة (في نيوتن) = الضغط (pascals) × المساحة (متر مربع). بالنسبة للإمبراطورية ، فإن القوة (الجنيهات) = الضغط (PSI) × المساحة (بوصة مربعة). للحصول على المنطقة ، ما عليك سوى استخدام π مرات (نصف قطر التجويف) مربعة. دعنا نقول أنك حصلت على أسطوانة رافعة هيدروليكية شاقة مع حمام 100 مم (أي حوالي 3.94 بوصة) يعمل في 200 بار (حوالي 2900 رطل / بوصة مربعة). ستكون المنطقة 3.14 مرة (0.05 متر مربع) ، وهو 0.00785 متر مربع. اضرب ذلك بمقدار 200 × 10⁵ ، وأنت تنظر إلى حوالي 15700 نيوتن من القوة - على سبيل المثال للتعامل مع الأحمال الصعبة.

بعد ذلك ، لا تنس طول السكتة الدماغية. يعتمد ارتفاعك إلى الرفع على ذلك. سواء كانت أسطوانة رفع هيدروليكية مدمجة لمستويين قفص الاتهام أو إحدى السوتينات الطويلة للمصاعد التلسكوبية ، تأكد من أن السكتة الدماغية تتطابق مع الحركة الرأسية التي تحتاجها. قصير جدًا ولا يمكنك الوصول إليه ؛ طويل جدًا ، وأنت تهدر الفضاء.

ثم هناك أشياء في العالم الحقيقي تقطع هذه القوة النظرية-الإثارة ، والزاوية التي تم تركيبها في الأسطوانة ، ومدى سرعة تحركها. لهذا السبب تضيف عامل أمان ، عادة من 1.2 إلى 1.5. بالنسبة لأسطوانات الرفع الهيدروليكية الرأسية في الأماكن الحرجة مثل المصاعد أو المنصات الجوية ، فإن هذا الهامش الإضافي ليس اختياريًا - إنه أمر لا بد منه للحفاظ على الأمور آمنة.

أخيرًا ، تحقق من كيفية تركيب الأسطوانة. تؤثر الطريقة المرفقة على مدى قوة نقلها. إذا كنت تستخدم أسطوانة الرفع الهيدروليكي OEM في إعداد مخصص ، فتأكد من أن نقاط التثبيت يمكنها التعامل مع الحمل الكامل دون الانحناء أو التآكل. سواء كنت بحاجة إلى أسطوانة رافعة هيدروليكية أحادية المفعول لرفع الجداول أو واحدة مزدوجة المفعول للوظائف الرأسية ، يمكن لفريقنا في Raydafon المساعدة في تثبيت الحجم والإعداد المناسب. فقط أخبرنا بالحمل والسكتة الدماغية والضغط ، وسنرشدك إلى اسطوانة الرفع الهيدروليكي الصحيحة لهذا المنصب.

التعليمات

س.

ج: تشمل العلامات الشائعة عدم القدرة على رفع الحمل المقنن للجهاز ، والتشغيل البطيء للغاية حتى عندما يكون المحرك في دورة في الدقيقة عالية ، أو تنشيط صمام تخفيف الضغط في النظام بشكل متكرر أثناء الاستخدام العادي.

س 2: ما هي علامات تسرب ختم المكبس الداخلي؟

ج: العلامة الأكثر وضوحًا هي "انجراف الأسطوانة" ، حيث يقلل الحمل المرتفع ببطء دون أي إدخال تحكم. قد تلاحظ أيضًا فقدان السلطة وأوقات الدورات الأبطأ من غير الطبيعية.

س 3: هل يمكنني ببساطة استبدال أسطوانتي بأعلى أكبر للحصول على المزيد من الطاقة؟

ج: في حين توفر أسطوانة التجويف الأكبر المزيد من القوة ، يجب عليك التأكد من أن بقية نظامك (المضخة ، والصمامات ، والخراطيم) يمكن أن توفر تدفقًا مناسبًا. يجب أيضًا التحقق من أن الأبعاد المادية للأسطوانة الجديدة ونقاط التثبيت ستناسب جهازك. استشر أخصائيًا إذا كنت غير متأكد.

س 4: تسرب أسطواني الهيدروليكي من النهاية حيث يخرج القضيب. ماذا يعني هذا؟

ج: يشير هذا إلى فشل ختم قضيب ، من المحتمل أن يكون سببه قضيب مسجل أو تالف ، تلوث ، أو البلى البسيط. تم تصميم ممسحة الشاقة في EP-TF1304.55.012 وقضيب الكروم الصلب لتقليل هذه المشكلة الشائعة.
