التروس الحلزونية المتقاطعة

Raydafon هي شركة تصنيع المعدات الأصلية ومقرها الصين ومورد للتروس الحلزونية المتقاطعة للأدوات الدقيقة والمعدات الطبية ومحركات الأقراص المساعدة للسيارات والأجهزة المنزلية الذكية والآلات الصناعية. النطاق القياسي يغطي الوحدة 0.8-4 مم، زاوية العمود قابلة للتعديل من 25 درجة إلى 90 درجة، سطح الأسنان الأرضي، كفاءة النقل أكثر من 90%. تشمل خيارات المواد سبائك الفولاذ عالية القوة، والفولاذ المقاوم للصدأ، وبرونز الألومنيوم، والنايلون، والبلاستيك الهندسي المقاوم للتآكل. ينقل تصميم الأسنان الحلزونية المتقاطعة الطاقة بين الأعمدة غير المتوازية وغير المتقاطعة، مما يوفر مساحة التخطيط ويقلل من ضوضاء التشغيل. يتم دعم الوحدة المخصصة ورقم السن وزاوية العمود والتجويف ومجرى المفتاح والمواد والمعالجة السطحية. تتوفر طلبات العينات والطلبات بالجملة وتغليف الملصقات الخاصة. أرسل تفاصيل الرسم أو العينة والمواد المطلوبة والكمية ومنفذ الوجهة للحصول على عرض أسعار سريع.
الصين OEM عبرت الشركة المصنعة للعتاد حلزوني

الشركة المصنعة للتروس الحلزونية المتقاطعة لناقل الحركة غير المتوازي في الأدوات الدقيقة والمحركات الصناعية

Raydafon هو مصنع ومورد مقره الصين لتصنيع المعدات الأصلية للتروس الحلزونية المتقاطعة، والتي تسمى أيضًا التروس اللولبية. تقوم التروس الحلزونية المتقاطعة بنقل الطاقة بين أعمدة غير متوازية وغير متقاطعة، مما يجعلها مناسبة لمعدات التشغيل الآلي المدمجة، ومراوح تبريد الكمبيوتر المحمول، وأنظمة تعديل كراسي الأسنان، ومحركات السيارات المساعدة، وأجهزة نقل الستائر الذكية. يغطي النطاق القياسي الوحدة 0.8-4 مم، وزاوية العمود قابلة للتعديل من 25 درجة إلى 90 درجة، وسطح الأسنان الأرضي وكفاءة النقل أكثر من 90%. تشمل خيارات المواد سبائك الفولاذ عالية القوة، والفولاذ المقاوم للصدأ، وبرونز الألومنيوم، والنايلون، والبلاستيك الهندسي المقاوم للتآكل. يتم دعم الوحدة المخصصة ورقم السن وزاوية العمود والتجويف ومجرى المفتاح والمواد والمعالجة السطحية. أرسل تفاصيل الرسم أو العينة والمواد المطلوبة والكمية ومنفذ الوجهة لطلب عرض أسعار.

0.8-4 ملمنطاق الوحدة
25 درجة -90 درجةزاوية رمح
> 90%كفاءة الإرسال
5 موادالصلب · الفولاذ · البرونز · النايلون · البلاستيك

لماذا يتم استخدام التروس الحلزونية المتقاطعة في الأماكن التي لا يمكن أن تتناسب فيها التروس العادية

تعمل التروس المحفزة القياسية والتروس الحلزونية والتروس المخروطية على نقل الطاقة بين الأعمدة المتوازية أو المتقاطعة. عندما يضع تخطيط الآلة عمودين بزاوية غير متوازية وغير متقاطعة، لا يمكن أن تتشابك التروس العادية بشكل صحيح. تعمل التروس الحلزونية المتقاطعة على حل هذه المشكلة باستخدام شكل سن حلزوني يسمح للعمودين بنقل الطاقة بزاوية تتراوح عادة بين 25 درجة و90 درجة.

وهذا يجعل التروس الحلزونية المتقاطعة مناسبة للتصميمات المدمجة. في مروحة تبريد الكمبيوتر المحمول، تكون المسافة بين عمود المحرك وعمود شفرة المروحة صغيرة جدًا. في نظام تعديل كرسي الأسنان، تكون أعمدة تحريك مسند الظهر والمقعد بزوايا مختلفة. في المحرك المساعد لمحرك السيارة، يتم إزاحة أعمدة إدخال مضخة المياه والمولد من المحرك الرئيسي. تتعامل التروس الحلزونية المتقاطعة مع هذه التخطيطات دون إضافة علب تروس كبيرة أو مجموعات تروس مخروطية.

تنتج Raydafon تروسًا حلزونية متقاطعة في مجموعة من المواد حتى يتمكن المشترون من مطابقة التروس مع متطلبات التحميل والسرعة والتآكل والضوضاء. بالنسبة لأنواع العتاد ذات الصلة، قم بمراجعة الملف بالكاملمعدات الدقةالفئة،جير حلزونيالصفحة وشطبة والعتادصفحة.

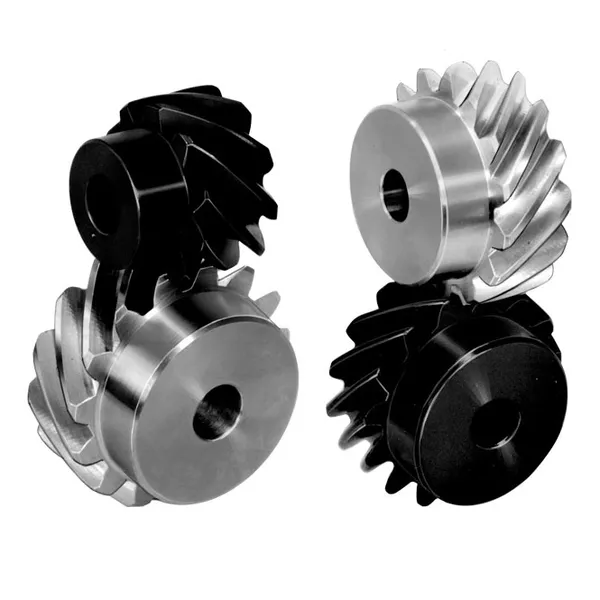

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
التروس الحلزونية المتقاطعة لنقل الحركة غير المتوازية

نطاق المواصفات القياسية وخيارات المواد

يسرد الجدول أدناه نطاق المواصفات القياسية للتروس الحلزونية المتقاطعة من Raydafon. إذا كانت أجهزتك تتطلب وحدة نمطية مختلفة، أو رقم السن، أو زاوية العمود، أو التجويف أو مجرى المفتاح، فأرسل رسم OEM أو عينة مادية للإنتاج المخصص.

المعلمة النطاق القياسي خيار مخصص
الوحدة النمطية 0.8-4 ملم وحدة مخصصة متاحة
زاوية رمح 25 درجة -90 درجة زاوية مخصصة متاحة
سطح الأسنان أرضي طحن، اللف، الفوسفات
كفاءة الإرسال أكثر من 90% يعتمد على المواد والزاوية والتشحيم
تتحمل و keyway تتحمل قياسي مع keyway تجويف مخصص، مفتاح، برغي تثبيت، شكل D
المعالجة السطحية زيت مضاد للصدأ أكسيد أسود، طلاء الزنك، المعالجة الحرارية
مادة سبائك الصلب عالية القوة الفولاذ المقاوم للصدأ، برونز الألومنيوم، النايلون، البلاستيك الهندسي

هل تحتاج إلى مقارنة مادية أو توصية لتطبيقك؟ أرسل تفاصيل التحميل والسرعة والبيئة ومساحة التثبيت. سوف تقترح شركة Raydafon المواد والمواصفات التي تناسب ظروف العمل الخاصة بك.

أنواع المواد المتاحة

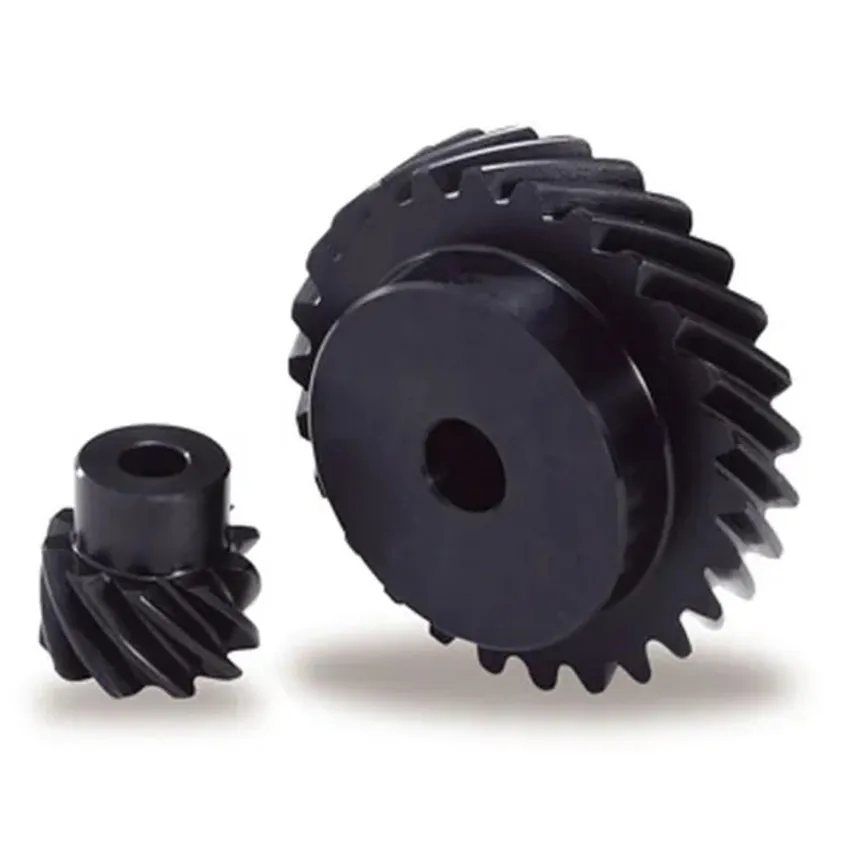

Steel crossed helical gears
الصلب عبرت التروس الحلزونية

سبائك فولاذية عالية القوة لتطبيقات الحمل الثقيل وعزم الدوران العالي في المحركات الصناعية والأنظمة المساعدة للسيارات.

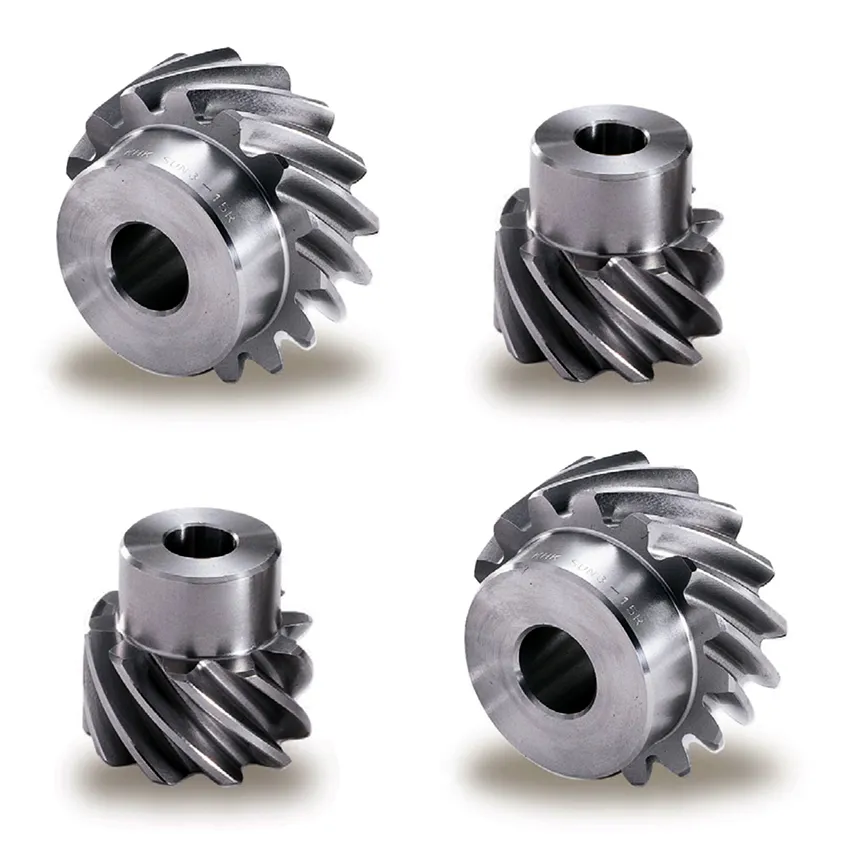

Stainless steel crossed helical gears
الفولاذ المقاوم للصدأ عبرت التروس الحلزونية

مقاومة للتآكل للمعدات الطبية والآلات الغذائية والبيئات الرطبة والمنشآت الخارجية.

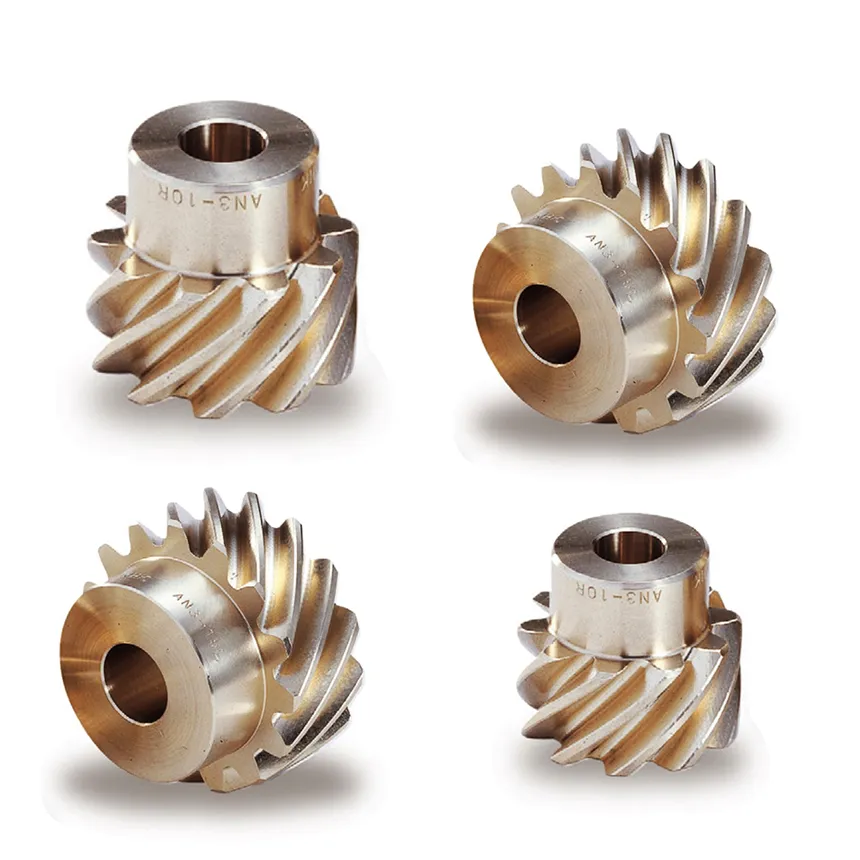

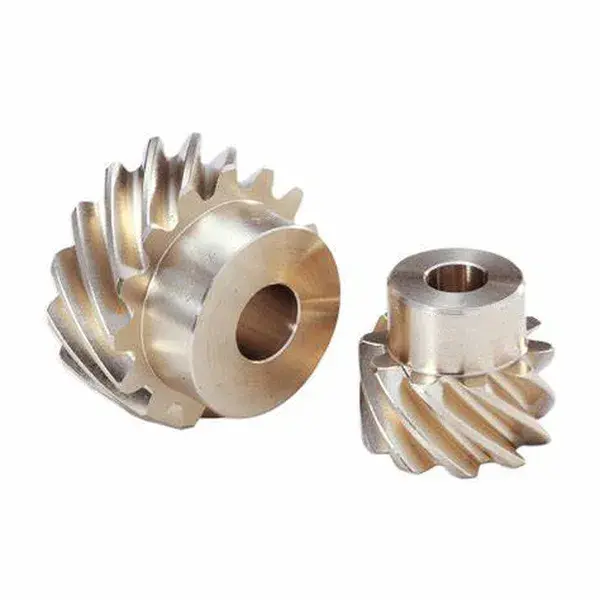

Aluminum bronze crossed helical gears
تروس حلزونية متقاطعة من الألومنيوم والبرونز

مقاومة جيدة للتآكل وقدرة تحميل، مناسبة للآلات الثقيلة ومعدات التعدين ونقل عزم الدوران العالي.

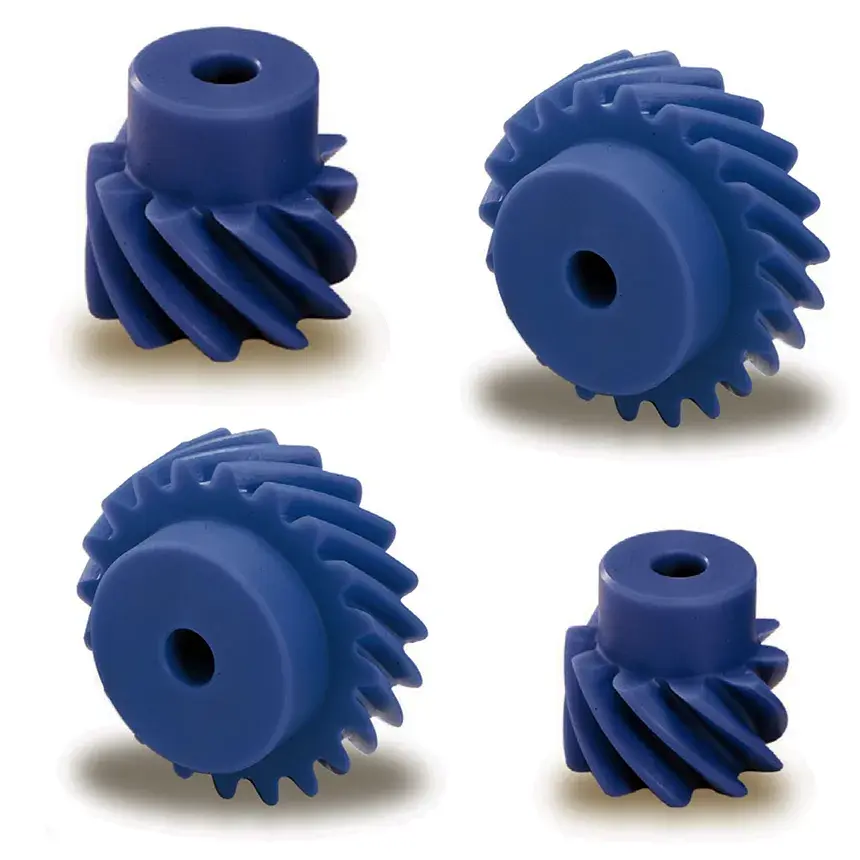

Nylon crossed helical gears
التروس الحلزونية المتقاطعة من النايلون

تشغيل خفيف الوزن وهادئ للأجهزة المنزلية الذكية والمعدات المكتبية والأدوات الدقيقة منخفضة الحمل.

تطبيقات في الأدوات الدقيقة والمعدات الطبية والمحركات الصناعية

إلكترونيات انتقال مروحة تبريد الكمبيوتر المحمول

الدقة على مستوى الميكرون تناسب المساحة المدمجة بين عمود المحرك وعمود شفرة المروحة، مما يحافظ على هدوء المروحة ويدعم التصميم النحيف والخفيف.

طبي كرسي طبيب أسنان متعدد الزوايا قابل للتعديل

ينقل الطاقة إلى مسند الظهر ومكونات المقعد بزوايا مختلفة. تدعم خيارات المواد الطبية التشغيل الآمن والموثوق.

السيارات محرك مساعد

يتعامل مع عزم الدوران الكبير وأحمال الصدمات من مضخات المياه والمولدات. تعمل المعالجة الحرارية على تحسين مقاومة التآكل والقوة تحت درجات الحرارة العالية والاهتزاز.

المنزل الذكي نقل الستار الذكية

ينقل بزاوية غير متوازية مع ضوضاء منخفضة، ويوفر مساحة التثبيت ويضيف الراحة إلى أنظمة التشغيل الآلي للمنزل.

للتعرف على مكونات النقل ذات الصلة، قم بمراجعةبرغي جيرالفئة،دودة العتاد ورمح دودةالصفحة، وسبور جيريتراوح.

أدلة الجودة والتفتيش ودعم التصدير

سجلات المواد والمعالجة الحرارية

يمكن توفير سجلات درجة المواد والمعالجة الحرارية مع الشحنات السائبة لمراجعة جودة المشتري.

ملف تعريف الأسنان وفحص الأبعاد

يتم فحص الوحدة ورقم السن وزاوية العمود والتجويف ومجرى المفتاح وسطح السن وفقًا للرسمة المطلوبة أو عينة العميل.

فحص الشبكات والضوضاء

يتم فحص دفعات العينات والسائبة للتأكد من التشابك السلس والضوضاء المنخفضة والنقل المستقر قبل التعبئة.

تعبئة الصادرات

يتم تعبئة التروس بزيت مضاد للصدأ وغطاء واقي. يمكن وضع الطلبات السائبة على منصات نقالة وربطها للشحن البحري أو الشحن الجوي أو التسليم السريع.

عملية طلب OEM مخصصة

الخطوة 01 إرسال تفاصيل الطلب

توفير الوحدة النمطية ورقم السن وزاوية العمود والتجويف ومجرى المفتاح والمواد والمعالجة السطحية والكمية ومنفذ الوجهة.

الخطوة 02 مراجعة الرسم أو العينة

يقوم Raydafon بمراجعة رسم OEM أو العينة المادية ويؤكد المواصفات واختيار المواد.

الخطوة 03 العينة والموافقة

بالنسبة للمشاريع المخصصة، تنتج Raydafon عينة لتأكيد المشتري قبل الإنتاج بالجملة.

الخطوة 04 الإنتاج والاقتباس

بعد الموافقة، تقدم Raydafon عرض أسعار FOB Ningbo وجدول الإنتاج وتفاصيل التعبئة.

الأسئلة المتداولة

ما هي التروس الحلزونية المتقاطعة؟

التروس الحلزونية المتقاطعة، والتي تسمى أيضًا التروس اللولبية، هي تروس حلزونية تتشابك مع أعمدة غير متوازية وغير متقاطعة. إنها تنقل الطاقة بين الأعمدة بزاوية، عادةً من 25 درجة إلى 90 درجة، ويتم استخدامها عندما تكون مساحة التخطيط محدودة ويتطلب النقل السلس والهادئ.

ما هو نطاق الوحدة وزاوية العمود الذي تنتجه Raydafon؟

تنتج Raydafon تروسًا حلزونية متقاطعة بوحدة 0.8-4 مم وزاوية عمود قابلة للتعديل من 25 درجة إلى 90 درجة. يعتبر سطح السن الأرضي وكفاءة النقل التي تزيد عن 90% معيارًا قياسيًا في نطاق الإنتاج. يتم دعم الوحدة المخصصة ورقم السن وزاوية العمود وفقًا لرسومات العملاء.

ما هي المواد المتوفرة؟

تشمل خيارات المواد سبائك الفولاذ عالية القوة، والفولاذ المقاوم للصدأ، وبرونز الألومنيوم، والنايلون، والبلاستيك الهندسي المقاوم للتآكل. يعتمد اختيار المواد على الحمل والسرعة ومقاومة التآكل ومتطلبات الضوضاء.

ما هي التطبيقات الرئيسية؟

يتم استخدام التروس الحلزونية المتقاطعة في معدات التشغيل الآلي المدمجة، ومراوح تبريد الكمبيوتر المحمول، وأنظمة تعديل كراسي الأسنان، ومحركات السيارات المساعدة مثل مضخات المياه والمولدات، وأجهزة نقل الستائر الذكية. يمكن لأي تطبيق يتطلب نقل عمود غير متوازي في مساحة محدودة استخدام التروس الحلزونية المتقاطعة.

هل يمكن لـ Raydafon إنتاج تروس حلزونية متقاطعة مخصصة من OEM؟

نعم. تدعم Raydafon إنتاج OEM من رسومات العملاء أو العينات المادية. تتوفر وحدة مخصصة، ورقم السن، وزاوية العمود، والتجويف، ومجرى المفتاح، والمواد، والمعالجة السطحية، وتغليف الملصقات الخاصة.

ما هي المعلومات المطلوبة لاقتباس؟

أرسل تفاصيل الرسم أو العينة، الوحدة، رقم السن، زاوية العمود، التجويف، مجرى المفتاح، المادة، المعالجة السطحية، كمية الطلب ومنفذ الوجهة. سوف تقوم Raydafon بالرد بعرض أسعار FOB Ningbo والمهلة الزمنية.

هل تقدمون عينات قبل الطلبات بالجملة؟

نعم. يمكن لـ Raydafon إنتاج عينات لتأكيد المشتري قبل الإنتاج بالجملة. تعتمد مهلة العينة على تعقيد الرسم واختيار المواد.

هل أنت جاهز للحصول على تروس حلزونية متقاطعة مخصصة؟

أرسل تفاصيل الرسم أو العينة، الوحدة، رقم السن، زاوية العمود، التجويف، مجرى المفتاح، المادة، المعالجة السطحية، كمية الطلب ومنفذ الوجهة. ستؤكد Raydafon المواصفات، وتنتج عينة إذا لزم الأمر، ثم تقدم عرض أسعار FOB Ningbo مع المهلة الزمنية وتفاصيل التعبئة.
